VN
<a href="https://pumpsbrasil.com.br/categoria/bomba-submersa/" rel="tag">BOMBA SUBMERSA</a>
VN
Residencial
Comercial
Industrial
Municipal

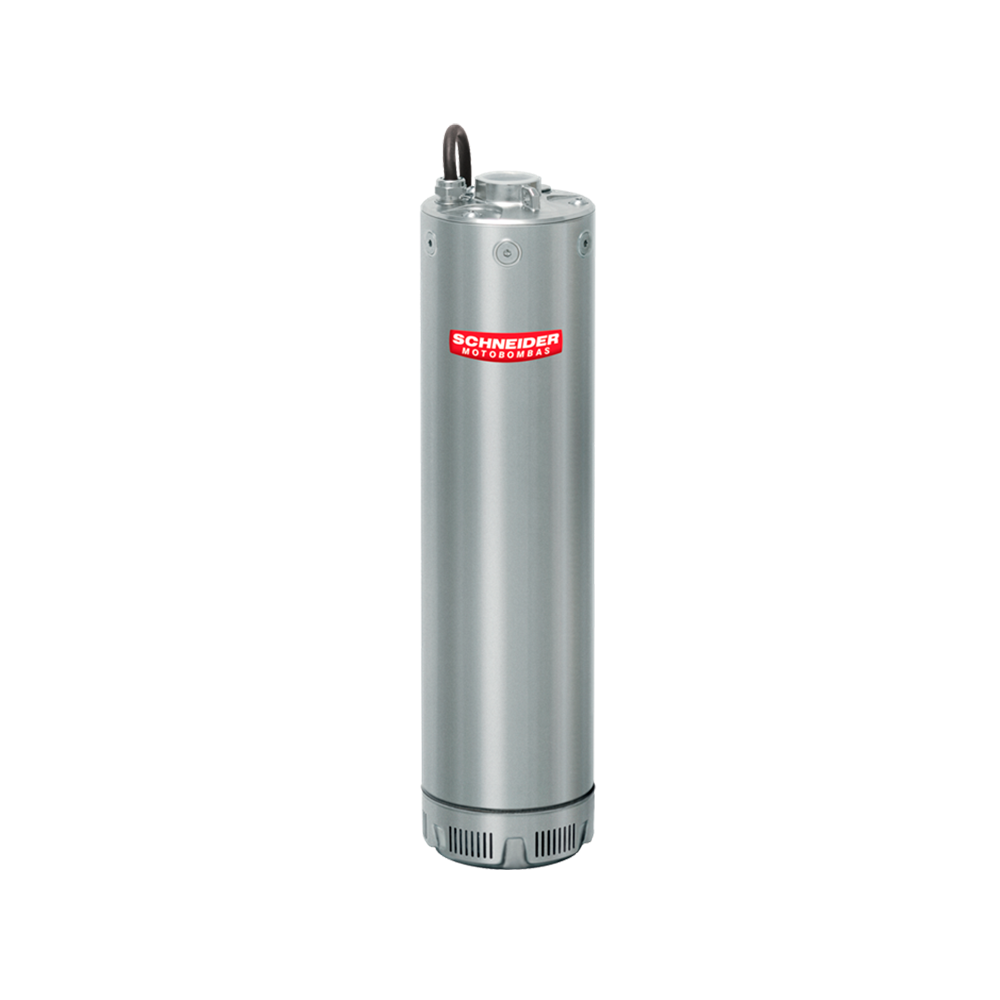

Motobombas de alta pressão, fornecidas com 3 a 7 estágios.
Abastecimento predial, transporte de água a longa distância, bombeamento
de água de chuva, irrigação, lavação de ambientes, veículos e máquinas,
fontes e indústrias.
Aplicações Gerais
- Abastecimento predial
- Transporte de água a longa distância
- Coleta de água de chuva
- Irrigação
- Lavação de ambientes, veículos e máquinas
- Fontes
- Indústrias
Detalhes Técnicos do Produto
- Bocais de recalque com rosca BSP
- Eixo de aço inox AISI 304
- Rotor fechado de aço inox AISI 304
- Selo mecânico superior constituído de cerâmica, grafite e buna N (pressão nominal 6 bar)
- Selo mecânico inferior constituído de cerâmica, grafite e buna N (pressão nominal 10 bar até 2 cv e 16 bar para 3 cv)
- Corpo, filtro, divisão e difusores de aço inox AISI 304
- Motor elétrico IP-68, isolamento classe F, 2 Polos, 60 Hz
- Protetor térmico inserido no enrolamento dos motores monofásicos de até 1,5 cv
- Cabo de ligação com 20 metros de comprimento
Importante
- (*) Nos produtos com motor monofásico (1,2 a 2 cv), a Control Box é parte integrante do produto e o automático de nível é opcional.
- Temperatura máxima do líquido bombeado: 40°C.
- Imersão máxima de 20 metros.
- Pode operar na vertical ou horizontal, completamente submersa ou com uma lâmina de água de 100 mm acima do filtro (tela inferior).
- Regime de operação contínuo. Máximo de 20 partidas por hora.
| Modelo | Potência (cv) |
Características Hidráulicas | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Altura Manométrica Total (m.c.a.) | |||||||||||||||||||||||||||||
| 22 | 24 | 26 | 28 | 30 | 32 | 34 | 36 | 38 | 40 | 42 | 44 | 46 | 48 | 50 | 54 | 58 | 62 | 66 | 70 | 74 | 78 | 82 | 86 | 90 | 94 | 98 | 102 | ||
| Vazão em m³/h válida para sucção de 0 m.c.a. | |||||||||||||||||||||||||||||
| VN-5312 | 1,2 | 8,8 | 8,5 | 8,1 | 7,7 | 7,3 | 6,9 | 6,4 | 5,9 | 5,3 | 4,6 | 3,9 | 3 | ||||||||||||||||
| VN-5415 | 1,5 | * | * | * | 8,8 | 8,5 | 8,3 | 8 | 7,7 | 7,4 | 7,1 | 6,8 | 6,5 | 6,1 | 5,7 | 5,3 | 4,3 | 3 | |||||||||||
| VN-5520 | 2 | * | * | * | * | * | * | 9 | 8,8 | 8,6 | 8,4 | 8,2 | 8 | 7,8 | 7,5 | 7,3 | 6,8 | 6,2 | 5,5 | 4,8 | 3,9 | ||||||||
| VN-5630 | 3 | * | * | * | * | * | * | * | * | * | * | 8,9 | 8,8 | 8,6 | 8,4 | 8,3 | 7,9 | 7,5 | 7,1 | 6,7 | 6,2 | 5,6 | 5 | 4,3 | 3,4 | ||||
| VN-5730 | 3 | * | * | * | * | * | * | * | * | * | * | * | * | 9 | 8,9 | 8,7 | 8,5 | 8,2 | 7,9 | 7,5 | 7,2 | 6,8 | 6,4 | 6 | 5,5 | 4,9 | 4,3 | 3,7 | 2,9 |
| Modelo | Potência (cv) |
Estágios | Monofásico | Trifásico | Ø Recalque (pol) |
Pressão máxima sem vazão (m.c.a.) |
Altura máxima de sucção (m.c.a.) |
Submergência máxima (m) |
Ø Rotor (mm) |
|---|---|---|---|---|---|---|---|---|---|
| VN-5312 | 1,2 | 3 | x | x | 1 1/4 | 50 | 8 | 20 | 97 |
| VN-5415 | 1,5 | 4 | x | x | 1 1/4 | 64 | 8 | 20 | 97 |
| VN-5520 | 2 | 5 | x | x | 1 1/4 | 82 | 8 | 20 | 97 |
| VN-5630 | 3 | 6 | x | 1 1/4 | 98 | 8 | 20 | 97 | |
| VN-5730 | 3 | 7 | x | 1 1/4 | 115 | 8 | 20 | 97 |
Não utilize a motobomba na faixa com asteriscos (*)
Para obter a altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
Obrigatório o aterramento do motor elétrico, conforme previsto na NBR 5410 ou norma equivalente do país onde o produto será instalado.
