TSBE

Residencial

Comercial

Industrial

Municipal

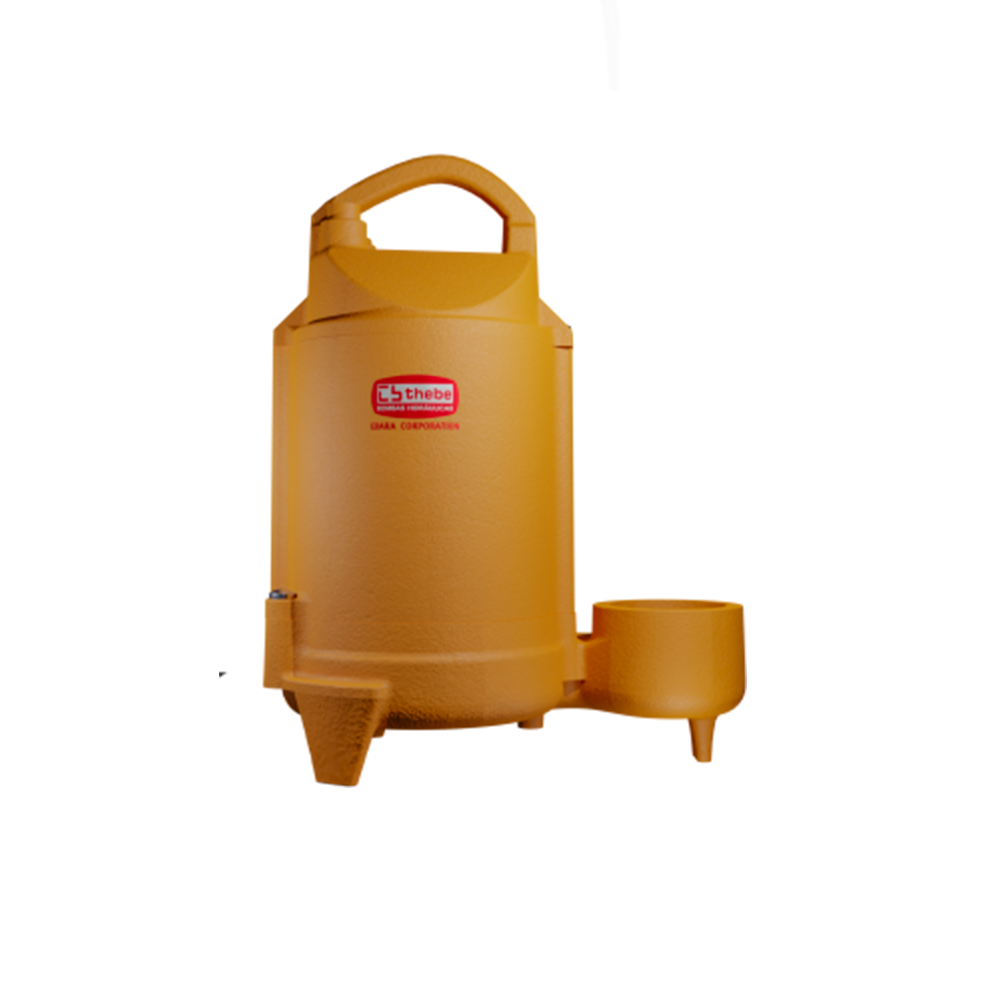

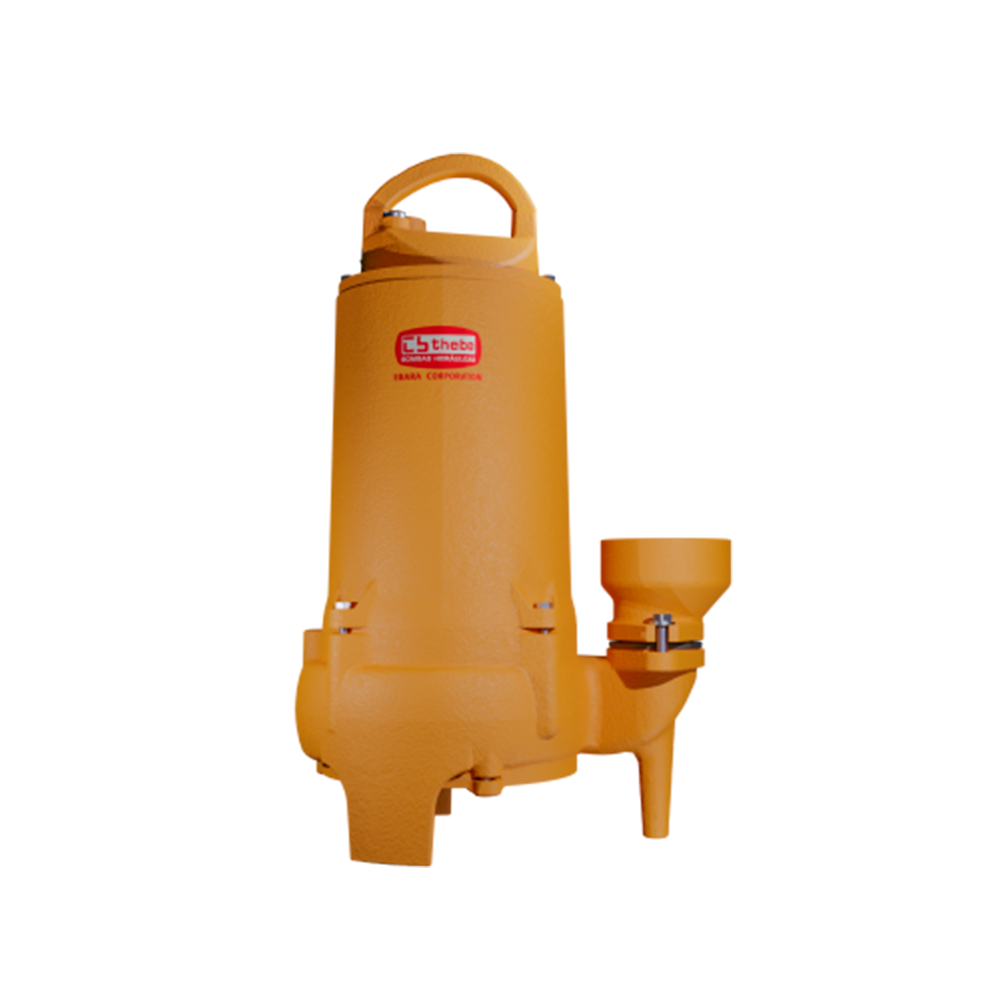

Motobombas submersíveis para esgoto.

Utilizada para esgoto com sólidos no diâmetro máximo de 45mm (não fibrosos – TSBE-500) com proporção de até 20% do volume.

Descrição Geral

Cobertura Hidráulica

Aplicações Gerais

Esgoto
Construção Civil
Indústrias/Processos
Saneamento
Chorume.

Detalhes Técnicos do Produto

Rotor semiaberto tipo vortex (exceto TSBE-450N, 500N e 850N – apenas semiaberto)
Motor refrigerado a óleo lubrificado hidráulico em II polos 60Hz, 3500rpm
Bocal com rosca BSP 2″ ou 3″ (TSBE 850N e 1000N)
Vazão máxima: 38,5m³/h; Vazão mínima: 0,2m³/h
Pressão máxima: 25,5mca; Pressão mínima: 0,3mca
OBS: não utilizar em água potável devido ao óleo hidráulico

Especificações

Carcaça e camisa em ferro fundido GG-20
Rotor em ferro fundido GG-20
Anéis de vedação em Buna N
Selo mecânico: Faces em grafite e cerâmica. Mola em inox 304 e elastômero (borracha) em Buna N

Opções

Bocais Rosca padrão NPT

Modelo	cv	Altura manométrica (m.c.a.)																						Altura máxima shut-off
		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	22	24	26	28
		Vazão (m³/h)
TSBE-250N	1/2			13,5	12,4	10,8	9,3	7,7	5,6	3,6	1,9	0,2												13,1
TSBE-300N	1		17,8	16,9	16	14,7	13,7	12,4	11,1	10	8,5	7	5,5	3,8	1,7									16,7
TSBE-450N	1 1/2											20,6	18,8	16,8	14,7	12,6	10,5	8,1	5,8	1				22,4
TSBE-500N	2										28,5	26,8	25,2	23,5	21,7	19,8	18,1	16,4	14,4	10	6,4	1,5		26,8
TSBE-850N	3					34	32,5	30,5	28	25,5	20,4	18	15,5	12,5	9,5	7,5	6	4,5	3,3	0,7				22,4
TSBE-1000N	4							37,5	35,5	33,5	31,5	29,5	27	25	22	20	17,3	14,5	11	6	2,5			25,5
