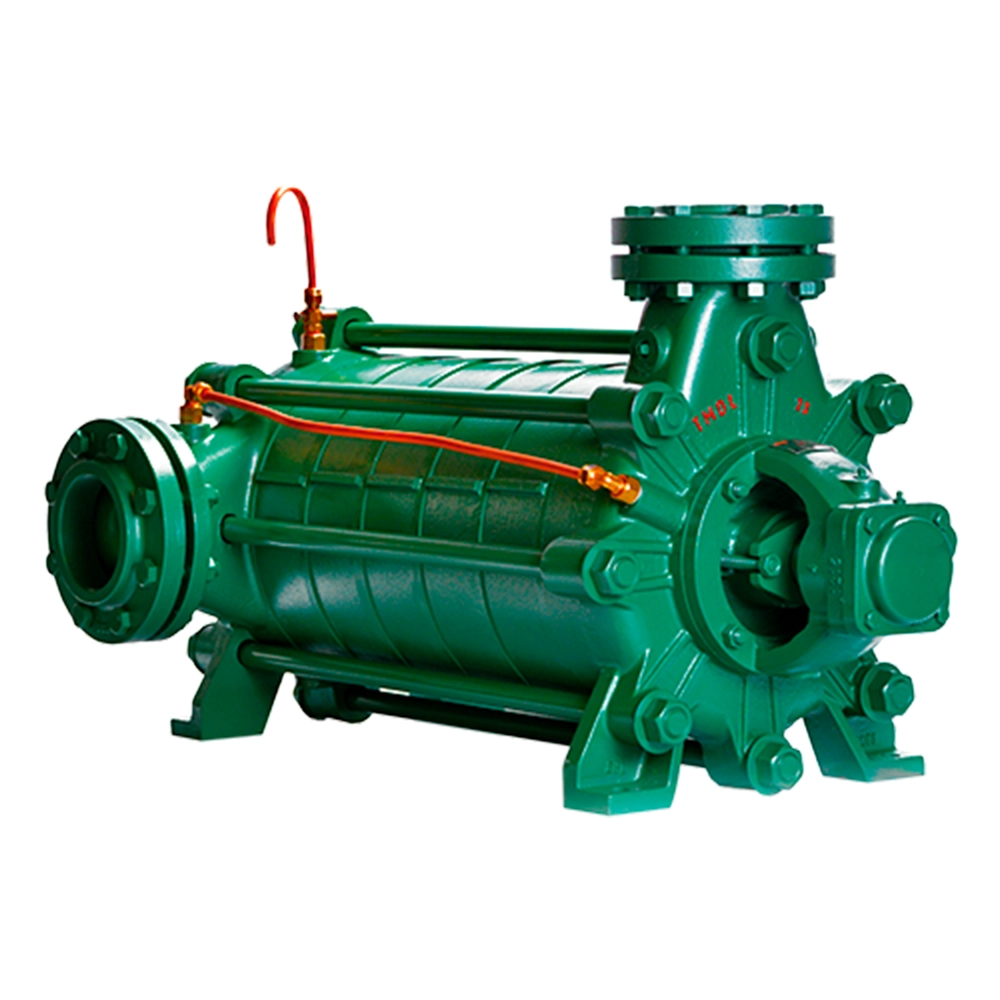

TMDL-23
<a href="https://pumpsbrasil.com.br/categoria/bomba-multiestagio-horizontal/" rel="tag">BOMBA MULTIESTÁGIO HORIZONTAL</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-de-incendio/" rel="tag">BOMBA DE INCÊNDIO</a>
TMDL-23
Residencial
Comercial
Industrial
Municipal
Motobombas multiestágios para água limpa.
Projetada para aplicação em água limpa, ideal para usos agrícolas, construção civil, em processos industriais, abastecimento público de água e combate a incêndio. Disponível na versão mancal e montagem de até 10 estágios (rotores).
Aplicações Gerais
- Agricultura/Irrigação
- Construção civil
- Indústrias/ Processos
- Abastecimento público de água
- Combate a incêndio
Detalhes Técnicos do Produto
- Mancalizada com duplo suporte (sucção e recalque), rolamentos lubrificados a graxa
- Rotação IV Polos, 60Hz, 1750rpm
- Bocais Flange conforme norma DIN EN 1092-2/97 PN 16/40 (acompanha contra flange para rosca BSP), Sucção 4″ x Recalque 3″
- Utilizada para água limpa
- Vazão Máxima: 134,9m³/h; Vazão Mínima: 5,9m³/h
- Pressão Máxima: 288,8mca; Pressão Mínima: 10,0mca
- Montagem até 10 estágios (rotores)
Especificações
- Carcaças de sucção e recalque em ferro fundido GG-25
- Suportes de sucção e recalque em ferro fundido GG-20
- Estágios em ferro fundido GG-20
- Difusores em ferro fundido GG-20
- Rotores em ferro fundido GG-20
- Anéis O’ring de vedação em Buna N
- Gaxeta Graflex
Opções
- Bomba inteira em Ferro Nodular (GGG-40)
- Bomba Inteira em Aço Inox AISI 304 ou AISI 316
- Bomba Inteira em Bronze
- Bomba inteira em WCB (Aço Carbono)
- Rotor em Ferro Nodular (GGG-40)
- Rotor Inox (AISI 304 / AISI 316)
- Rotor em Bronze
- Rotor WCB (Aço Carbono)
- Montagem Mancal x Base x Luva Elástica
- Montagem com motor a prova de explosão
- Pintura na cor vermelho Munsell para combate a incêndio
| MODELO MODEL MODELO |
ESTÁGIOS STAGES ETAPAS |
SUCÇÃO SUCTION ASPIRACIÓN BSP |
RECALQUE DISCHARGE DESCARGA BSP |
ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.à.) | ALTURA MÁXIMA SHUT-OFF |
|||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 18 | 20 | 22 | 26 | 30 | 34 | 36 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 | |||||
| Vazão / Flow Rate / Caudal (m³/h) | ||||||||||||||||||||||||||||||
| TMDL-23/1 Ø180mm |
1 | 4″ | 3″ | 79,3 | 16,6 | |||||||||||||||||||||||||
| 6 cv | ||||||||||||||||||||||||||||||
| TMDL-23/1 Ø205mm |
1 | 4″ | 3″ | 107,1 | 59,7 | 36,0 | 20,7 | |||||||||||||||||||||||
| 10 cv | 7,5 cv | 6 cv | ||||||||||||||||||||||||||||
| TMDL-23/1 Ø220mm |
1 | 4″ | 3″ | 120,3 | 83,5 | 68,2 | 46,4 | 25,2 | ||||||||||||||||||||||
| 10 cv | 7,5 cv | |||||||||||||||||||||||||||||
| TMDL-23/1 Ø230mm |
1 | 4″ | 3″ | 134,9 | 101,5 | 90,8 | 78,1 | 43,9 | 28,9 | |||||||||||||||||||||
| 12,5 cv | 10 cv | |||||||||||||||||||||||||||||
| TMDL-23/2 Ø180mm |
2 | 4″ | 3″ | 104,1 | 84,8 | 79,3 | 73,4 | 59,3 | 39,3 | 33,2 | ||||||||||||||||||||
| 12,5 cv | 10 cv | |||||||||||||||||||||||||||||
| TMDL-23/2 Ø205mm |
2 | 4″ | 3″ | 127,5 | 111,3 | 107,1 | 102,4 | 92,4 | 80,9 | 67,3 | 59,7 | 36,0 | 41,4 | |||||||||||||||||
| 20 cv | 15 cv | 12,5cv | ||||||||||||||||||||||||||||
| TMDL-23/2 Ø220mm |
2 | 4″ | 3″ | 123,3 | 120,3 | 116,6 | 109,0 | 100,3 | 90,2 | 83,5 | 68,2 | 39,1 | 2,1 | 50,3 | ||||||||||||||||
| 20 cv | 12,5 cv | |||||||||||||||||||||||||||||
| TMDL-23/2 Ø230mm |
2 | 4″ | 3″ | 134,9 | 131,1 | 123,6 | 115,4 | 106,5 | 101,5 | 90,8 | 74,9 | 53,9 | 24,2 | 57,8 | ||||||||||||||||
| 25 cv | 20 cv | 15 cv | ||||||||||||||||||||||||||||
| TMDL-23/3 Ø180mm |
3 | 4″ | 3″ | 110,9 | 99,5 | 96,4 | 93,4 | 86,7 | 79,3 | 71,1 | 66,4 | 56,3 | 39,3 | 49,8 | ||||||||||||||||
| 20 cv | 15 cv | |||||||||||||||||||||||||||||
| TMDL-23/3 Ø205mm |
3 | 4″ | 3″ | 123,7 | 121,2 | 118,5 | 112,8 | 107,1 | 100,8 | 97,4 | 90,8 | 80,9 | 69,9 | 56,3 | 36,0 | 62,1 | ||||||||||||||
| 25 cv | 20 cv | |||||||||||||||||||||||||||||
| TMDL-23/3 Ø220mm |
3 | 4″ | 3″ | 132,3 | 130,3 | 128,3 | 124,3 | 120,3 | 115,3 | 112,8 | 107,7 | 100,3 | 91,9 | 81,3 | 68,2 | 50,5 | 26,4 | 2,1 | 75,5 | |||||||||||
| 30 cv | 25 cv | 20 cv | ||||||||||||||||||||||||||||
| TMDL-23/3 Ø230mm |
3 | 4″ | 3″ | 134,9 | 129,9 | 127,4 | 122,4 | 115,4 | 108,0 | 99,7 | 90,8 | 80,3 | 68,3 | 53,9 | 35,7 | 10,5 | 86,6 | |||||||||||||
| 40 cv | 30 cv | 25 cv | 20 cv | |||||||||||||||||||||||||||
| TMDL-23/4 Ø180mm |
4 | 4″ | 3″ | 114,3 | 106,2 | 104,1 | 101,8 | 97,2 | 92,6 | 87,6 | 84,8 | 79,3 | 71,6 | 63,0 | 52,5 | 39,3 | 18,1 | 66,5 | ||||||||||||
| 25 cv | 20 cv | |||||||||||||||||||||||||||||
| TMDL-23/4 Ø205mm |
4 | 4″ | 3″ | 129,4 | 127,5 | 125,6 | 121,8 | 117,7 | 113,5 | 111,3 | 107,1 | 101,2 | 94,9 | 88,4 | 80,9 | 73,0 | 63,6 | 52,0 | 36,0 | 82,8 | ||||||||||
| 40 cv | 30 cv | 25 cv | ||||||||||||||||||||||||||||
| TMDL-23/4 Ø220mm |
4 | 4″ | 3″ | 130,8 | 127,8 | 124,8 | 123,3 | 120,3 | 115,7 | 110,9 | 106,2 | 100,3 | 94,0 | 86,9 | 78,5 | 68,2 | 55,6 | 39,1 | 19,9 | 2,1 | 100,6 | |||||||||
| 40 cv | 30 cv | 25 cv | ||||||||||||||||||||||||||||
| TMDL-23/4 Ø230mm |
4 | 4″ | 3″ | 134,9 | 130,2 | 125,5 | 120,8 | 115,4 | 109,8 | 104,1 | 97,5 | 90,8 | 82,9 | 74,9 | 65,0 | 53,9 | 40,8 | 24,2 | 2,5 | 115,5 | ||||||||||
| 50 cv | 40 cv | 30 cv | ||||||||||||||||||||||||||||
| MODELO MODEL MODELO |
ESTÁGIOS STAGES ETAPAS |
SUCÇÃO SUCTION ASPIRACIÓN BSP |
RECALQUE DISCHARGE DESCARGA BSP |
ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.a.) | ALTURA MÁXIMA SHUT-OFF |
|||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 55 | 60 | 70 | 80 | 90 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 220 | 240 | 260 | 280 | 300 | 320 | 340 | |||||
| Vazão / Flow Rate / Caudal (m³/h) | ||||||||||||||||||||||||||||||
| TMDL-23/5 Ø180mm |
5 | 4″ | 3″ | 73,4 | 66,4 | 50,2 | 23,6 | 83,1 | ||||||||||||||||||||||
| 30 cv | 25 cv | |||||||||||||||||||||||||||||
| TMDL-23/5 Ø205mm |
5 | 4″ | 3″ | 102,4 | 97,4 | 86,9 | 74,9 | 59,7 | 36,0 | 103,5 | ||||||||||||||||||||
| 40 cv | 30 cv | |||||||||||||||||||||||||||||
| TMDL-23/5 Ø220mm |
5 | 4″ | 3″ | 116,6 | 112,8 | 105,2 | 95,2 | 83,5 | 68,2 | 58,7 | 46,4 | 31,6 | 15,9 | 2,1 | 125,8 | |||||||||||||||
| 50 cv | 40 cv | 30 cv | ||||||||||||||||||||||||||||
| TMDL-23/5 Ø230mm |
5 | 4″ | 3″ | 131,1 | 127,4 | 119,8 | 110,9 | 101,5 | 90,8 | 84,6 | 78,1 | 70,9 | 63,0 | 53,9 | 43,9 | 16,5 | 144,4 | |||||||||||||
| 60 cv | 50 cv | 40 cv | ||||||||||||||||||||||||||||
| TMDL-23/6 Ø180mm |
6 | 4″ | 3″ | 83,9 | 79,3 | 68,8 | 56,3 | 39,3 | 99,7 | |||||||||||||||||||||
| 40 cv | 30 cv | |||||||||||||||||||||||||||||
| TMDL-23/6 Ø205mm |
6 | 4″ | 3″ | 110,6 | 107,1 | 99,1 | 90,8 | 80,9 | 69,9 | 63,6 | 56,3 | 47,8 | 36,0 | 124,1 | ||||||||||||||||
| 50 cv | 40 cv | |||||||||||||||||||||||||||||
| TMDL-23/6 Ø220mm |
6 | 4″ | 3″ | 122,8 | 120,3 | 114,1 | 107,7 | 100,3 | 91,9 | 86,9 | 81,3 | 75,6 | 68,2 | 60,5 | 50,5 | 26,4 | 2,1 | 150,9 | ||||||||||||
| 60 cv | 50 cv | 40 cv | ||||||||||||||||||||||||||||
| TMDL-23/6 Ø230mm |
6 | 4″ | 3″ | 134,9 | 128,6 | 122,4 | 115,4 | 108,0 | 104,1 | 99,7 | 95,3 | 90,8 | 85,6 | 80,3 | 68,3 | 53,9 | 35,7 | 10,5 | 173,3 | |||||||||||
| 75 cv | 60 cv | 50 cv | 40 cv | |||||||||||||||||||||||||||
| TMDL-23/7 Ø180mm |
7 | 4″ | 3″ | 91,0 | 87,2 | 79,3 | 70,4 | 60,5 | 47,6 | 39,3 | 30,0 | 12,4 | 116,3 | |||||||||||||||||
| 40 cv | 30 cv | |||||||||||||||||||||||||||||
| TMDL-23/7 Ø205mm |
7 | 4″ | 3″ | 116,2 | 113,2 | 107,1 | 100,3 | 93,2 | 85,2 | 80,9 | 76,6 | 71,7 | 66,3 | 60,9 | 53,9 | 36,0 | 144,8 | |||||||||||||
| 60 cv | 50 cv | 40 cv | ||||||||||||||||||||||||||||
| TMDL-23/7 Ø220mm |
7 | 4″ | 3″ | 126,7 | 124,6 | 120,3 | 115,0 | 109,6 | 103,8 | 100,3 | 96,7 | 93,1 | 89,3 | 84,5 | 79,7 | 68,2 | 53,4 | 33,8 | 11,9 | 176,1 | ||||||||||
| 75 cv | 60 cv | 50 cv | 40 cv | |||||||||||||||||||||||||||
| TMDL-23/7 Ø230mm |
7 | 4″ | 3″ | 134,9 | 129,5 | 124,2 | 118,6 | 115,4 | 112,2 | 109,0 | 105,9 | 102,2 | 98,4 | 90,8 | 81,8 | 72,0 | 60,7 | 46,9 | 29,8 | 5,9 | 202,2 | |||||||||
| 100 cv | 75 cv | 60 cv | 50 cv | |||||||||||||||||||||||||||
| TMDL-23/8 Ø180mm |
8 | 4″ | 3″ | 95,5 | 92,6 | 86,2 | 79,3 | 71,6 | 63,0 | 58,2 | 52,5 | 46,8 | 39,3 | 31,2 | 18,1 | 132,9 | ||||||||||||||
| 50 cv | 40 cv | |||||||||||||||||||||||||||||
| TMDL-23/8 Ø205mm |
8 | 4″ | 3″ | 120,4 | 117,7 | 112,4 | 107,1 | 101,2 | 94,9 | 91,8 | 88,4 | 84,7 | 80,9 | 77,2 | 73,0 | 63,6 | 52,0 | 36,0 | 165,5 | |||||||||||
| 75 cv | 60 cv | 50 cv | ||||||||||||||||||||||||||||
| TMDL-23/8 Ø220mm |
8 | 4″ | 3″ | 129,7 | 127,8 | 124,1 | 120,3 | 115,7 | 110,9 | 108,5 | 106,2 | 103,4 | 100,3 | 97,1 | 94,0 | 86,9 | 78,5 | 68,2 | 55,6 | 39,1 | 19,9 | 2,1 | 201,2 | |||||||
| 75 cv | 60 cv | 50 cv | ||||||||||||||||||||||||||||
| TMDL-23/8 Ø230mm |
8 | 4″ | 3″ | 134,9 | 130,2 | 125,5 | 123,2 | 120,8 | 118,2 | 115,4 | 112,6 | 109,8 | 104,1 | 97,5 | 90,8 | 82,9 | 74,9 | 65,0 | 53,9 | 24,2 | 231,1 | |||||||||
| 100 cv | 75 cv | 60 cv | ||||||||||||||||||||||||||||
| TMDL-23/9 Ø180mm |
9 | 4″ | 3″ | 99,0 | 96,4 | 91,3 | 85,4 | 79,3 | 72,6 | 68,8 | 64,9 | 61,0 | 56,3 | 51,2 | 46,1 | 32,1 | 149,5 | |||||||||||||
| 60 cv | 50 cv | 40 cv | ||||||||||||||||||||||||||||
| TMDL-23/9 Ø205mm |
9 | 4″ | 3″ | 123,3 | 121,2 | 116,6 | 111,8 | 107,1 | 101,9 | 99,1 | 96,3 | 93,6 | 90,8 | 87,6 | 84,3 | 77,6 | 69,9 | 61,5 | 50,6 | 36,0 | 186,2 | |||||||||
| 75 cv | 60 cv | 50 cv | ||||||||||||||||||||||||||||
| TMDL-23/9 Ø220mm |
9 | 4″ | 3″ | 132,0 | 130,3 | 127,0 | 123,6 | 120,3 | 116,2 | 114,1 | 112,0 | 109,9 | 107,7 | 105,6 | 103,0 | 97,5 | 91,9 | 85,0 | 77,5 | 68,2 | 57,3 | 43,3 | 9,7 | 226,4 | ||||||
| 100 cv | 75 cv | 60 cv | 50 cv | |||||||||||||||||||||||||||
| TMDL-23/9 Ø230mm |
9 | 4″ | 3″ | 134,9 | 130,7 | 128,6 | 126,5 | 124,5 | 122,4 | 120,3 | 117,9 | 112,9 | 108,0 | 102,7 | 96,7 | 90,8 | 83,8 | 76,7 | 59,4 | 35,7 | 259,9 | |||||||||
| 125 cv | 100 cv | 75 cv | ||||||||||||||||||||||||||||
| TMDL-23/10 Ø180mm |
10 | 4″ | 3″ | 101,8 | 99,5 | 94,9 | 90,3 | 84,8 | 79,3 | 76,5 | 73,4 | 69,9 | 66,4 | 63,0 | 59,3 | 50,2 | 39,3 | 23,6 | 166,1 | |||||||||||
| 60 cv | 50 cv | |||||||||||||||||||||||||||||
| TMDL-23/10 Ø205mm |
10 | 4″ | 3″ | 125,6 | 123,7 | 119,9 | 115,6 | 111,3 | 107,1 | 104,9 | 102,4 | 99,9 | 97,4 | 94,9 | 92,4 | 86,9 | 80,9 | 74,9 | 67,3 | 59,7 | 49,5 | 36,0 | 206,9 | |||||||
| 100 cv | 75 cv | 60 cv | ||||||||||||||||||||||||||||
| TMDL-23/10 Ø220mm |
10 | 4″ | 3″ | 132,3 | 129,3 | 126,3 | 123,3 | 120,3 | 118,5 | 116,6 | 114,7 | 112,8 | 110,9 | 109,0 | 105,2 | 100,3 | 95,2 | 90,2 | 83,5 | 76,8 | 68,2 | 46,4 | 15,9 | 251,5 | ||||||
| 100 cv | 75 cv | 60 cv | ||||||||||||||||||||||||||||
| TMDL-23/10 Ø230mm |
10 | 4″ | 3″ | 134,9 | 133,0 | 131,1 | 129,3 | 127,4 | 125,5 | 123,6 | 119,8 | 115,4 | 110,9 | 106,5 | 101,5 | 96,1 | 90,8 | 78,1 | 63,0 | 43,9 | 16,5 | 288,8 | ||||||||
| 125 cv | 100 cv | 75 cv | ||||||||||||||||||||||||||||
