THL-13
<a href="https://pumpsbrasil.com.br/categoria/bomba-monoestagio/" rel="tag">BOMBA MONOESTÁGIO</a>
THL-13
Residencial
Comercial
Industrial
Municipal

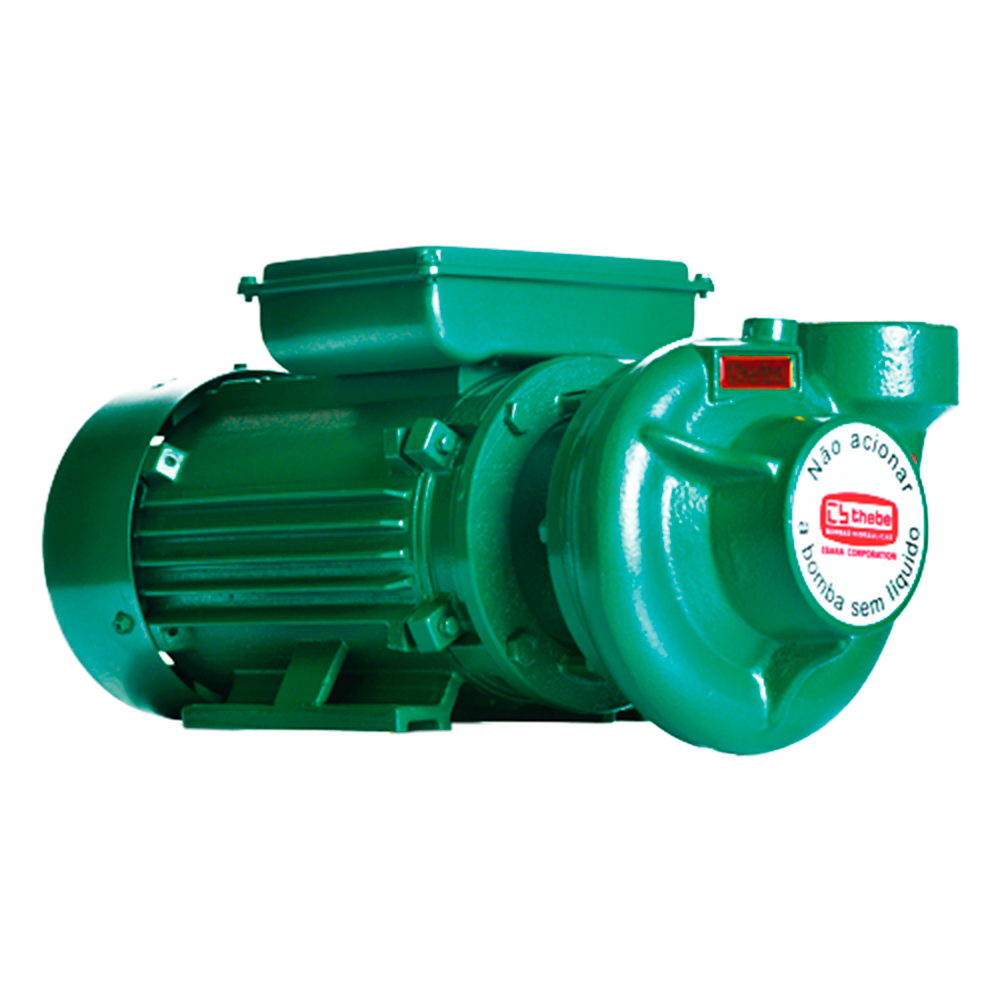

Motobombas monoestágio para água limpa.
Projetada para aplicação em água limpa, ideal para usos agrícolas, na construção civil e em processos industriais. Disponível na versão monobloco e mancal.
Aplicações Gerais
- Agricultura/Irrigação
- Construção Civil
- Indústrias/Processos
- Sistema de refrigeração
- Acoplamento em motor a combustão
Detalhes Técnicos do Produto
- Monobloco ou Mancalizada
- Motor Monofásico ou Trifásico em II Polos 60Hz, 3500rpm
- Bocais com rosca BSP, Sucção 2.1/2″ x Recalque 2″
- Utilizada para água limpa até temperatura de 70ºC (Temperaturas superiores, consultar opções)
- Vazão Máxima: 54,0m³/h; Vazão Mínima: 3,0m³/h
- Pressão Máxima: 26,2mca; Pressão Mínima: 6,0mca
Especificações
- Carcaça em ferro fundido GG-20
- Rotor em ferro fundido GG-20
- Intermediário em ferro fundido GG-20
- Anel O’ring de vedação da carcaça em Buna N
- Selo mecânico: Faces em grafite e cerâmica. Mola em inox 304 e elastômero (borracha) em Buna N
Opções
- Bomba inteira em Ferro Nodular (GGG-40)
- Bomba Inteira em Aço Inox AISI 304 ou AISI 316
- Bomba Inteira em Bronze
- Bomba inteira em WCB (Aço Carbono)
- Rotor em Ferro Nodular (GGG-40)
- Rotor Inox (AISI 304 / AISI 316)
- Rotor em Bronze
- Rotor WCB (Aço Carbono)
- Vedação especial do Selo Mecânico/Anel O’ring através de elastômeros (borrachas) em Viton ou EPDM e “faces” em Carbeto de Silício ou Tungstênio
- Vedação através de Gaxetas
- Bocais Rosca padrão NPT
- Montagem direta em motores combustão 3600rpm (diesel/gasolina)
- Montagem com motor a prova de explosão
- Montagem Mancal x Base x Luva Elástica
| MODELO | cv | ESTÁGIOS | ROTOR (mm) |
SUCÇÃO BSP |
RECALQUE BSP | ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.à.) | ALTURA MÁXIMA SHUT-OFF |
|||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| THL-13 | THLI-13 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | 36 | 38 | 40 | 42 | 44 | 46 | ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.à.) | |||||
| THL-13 | 1,5 | 1 | 95 x 13 | 2 ½” | 2″ | 2 ½” | 36.0 | 31.0 | 24.0 | 14.0 | 0 | 13.0 | ||||||||||||||||
| THL-13 | 2,0 | 1 | 104 x 13 | 2 ½” | 2″ | 2 ½” | 43.5 | 39.5 | 34.5 | 29.0 | 22.0 | 10.0 | 0 | 16.5 | ||||||||||||||
| THL-13 | 3,0 | 1 | 118 x 13 | 2 ½” | 2″ | 2 ½” | 48.0 | 46.0 | 42.5 | 38.5 | 34.0 | 28.0 | 20.0 | 10.0 | 0 | 23.0 | ||||||||||||
| THL-13 | 4,0 | 1 | 125 x 13 | 2 ½” | 2″ | 2 ½” | 54.0 | 51.5 | 48.7 | 47.8 | 42.0 | 38.0 | 33.0 | 27.0 | 18.0 | 3.0 | 0 | 26.2 | ||||||||||
