TH NORM – Série 80

THEBE

<a href="https://pumpsbrasil.com.br/categoria/bomba-normalizada/" rel="tag">BOMBA NORMALIZADA</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-monoestagio/" rel="tag">BOMBA MONOESTÁGIO</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-de-incendio/" rel="tag">BOMBA DE INCÊNDIO</a>

TH NORM – Série 80

Residencial

Comercial

Industrial

Municipal

Motobombas centrífugas monoestágio normalizadas para água limpa.

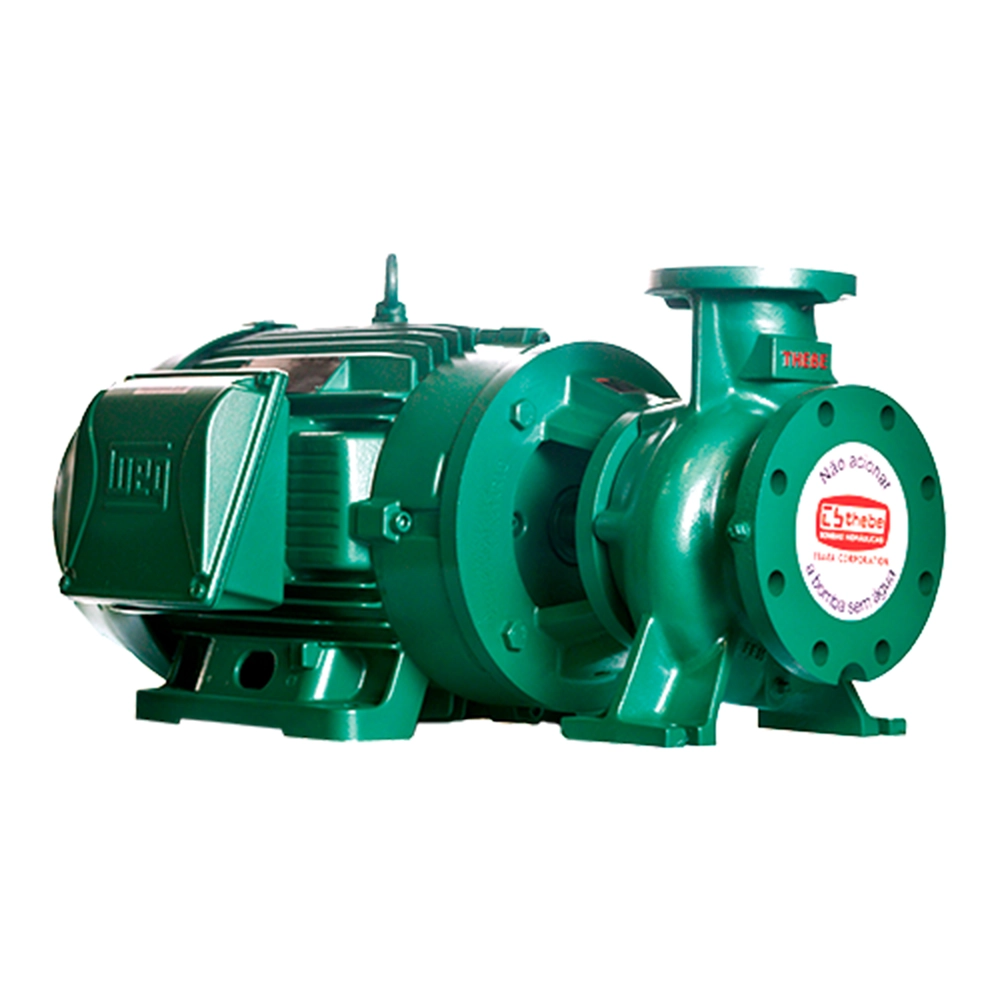

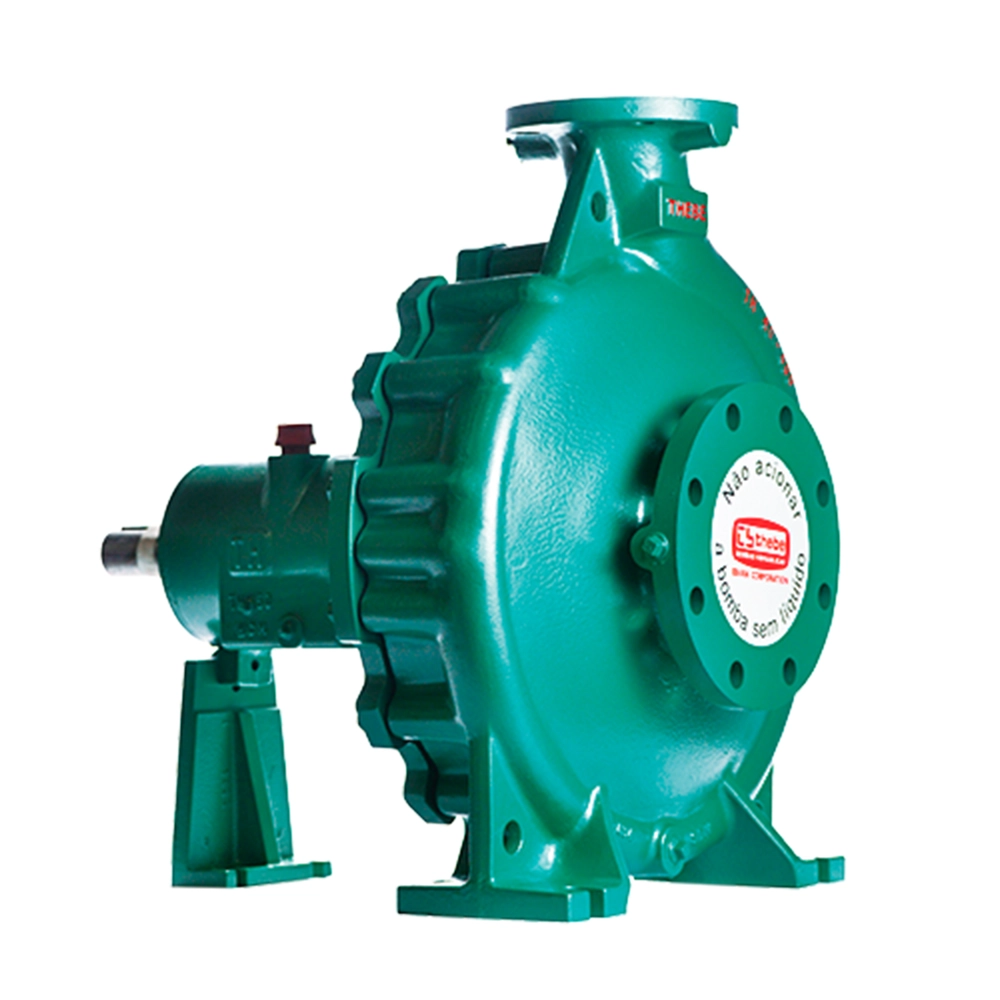

Projetadas sob norma dimensional DIN EN 22 858 (DIN 24256 / ISO 2858) para aplicações em água limpa, ideais para usos industriais, agrícolas, construção civil, e combate a incêndio. Disponíveis nas versões monobloco e mancalizada.

Descrição Geral

Cobertura Hidráulica

Materiais

Aplicações Gerais

Indústrias/Processos
Agricultura/Irrigação
Construção Civil
Abastecimento público de água
Saneamento
Sistema de refrigeração
Ar-condicionado
Combate a incêndio

Detalhes Técnicos do Produto

Monobloco ou Mancalizada (Conforme norma Dimensional DIN EN 22 858 (DIN 24256 / ISO 2858)
Motor Monofásico ou Trifásico em II Polos, 60Hz, 3500rpm ou IV Polos, 60Hz, 1750rpm
Bocais Flange conforme norma ANSI B16.1, Sucção 125mm x Recalque 80mm
Utilizada para água limpa até temperatura de 70ºC (Temperaturas superiores, consultar opções)
Vazão Máxima: 375,7m³/h; Vazão Mínima: 23,3m³/h
Pressão Máxima: 143,2mca; Pressão Mínima: 5,0mca

Especificações

Carcaça em ferro fundido GG-25
Rotor em ferro fundido GG-25
Intermediário/Suporte em ferro fundido GG-25
Anéis de desgaste em Ferro Nodular GGG-40
Anel O’ring de vedação da carcaça em Buna N
Selo mecânico: Faces em grafite e cerâmica
Mola em inox 304 e elastômero (borracha) em Buna N

Opções

Bocais Flange conforme norma DIN EN 1092-2/97
Fornecimento com contra flanges ANSI B16.1 ou DIN EN 1092-2/97 com rosca BSP ou NPT
Bomba inteira em Ferro Nodular (GGG-40)
Bomba Inteira em Aço Inox AISI 304 ou AISI 316
Bomba Inteira em Bronze
Bomba inteira em WCB (Aço Carbono)
Rotor em Ferro Nodular (GGG-40)
Rotor Inox (AISI 304 / AISI 316)
Rotor em Bronze
Rotor WCB (Aço Carbono)
Vedação especial do Selo Mecânico/Anel O’ring através de elastômeros (borrachas) em Viton ou EPDM e “faces” em Carbeto de Silício ou Tungstênio
Vedação através de Gaxetas
Montagem com motor a prova de explosão
Montagem Mancal x Base x Luva Elástica
Pintura na cor vermelho Munsell para combate a incêndio

TH 80-160:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)														ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		3	4	5	6	7	8	9	10	11	12	13	14	15	16
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-80/160	154/122			138,0	108,8	79,5	59,6	33,4								9,4
TH-80/160	154/122			4,0 cv			3,0 cv									9,4
TH-80/160	162/139				146,4	120,3	95,1	78,0	57,6	23,3						11,1
TH-80/160	162/139				5,0 cv		4,0 cv									11,1
TH-80/160	162					158,5	144,6	123,9	97,8	79,5	58,4					12,6
TH-80/160	162					7,5 cv			5,0 cv							12,6
TH-80/160	172						171,9	159,8	146,1	132,0	107,3	83,0	58,0			14,5
TH-80/160	172						7,5 cv						5,0 cv			14,5

TH 80-200:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																		ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-80/200	179			121,9	114,5	105,7	95,2	80,1	65,5	48,6										15,5
TH-80/200	179			7,5 cv					5,0 cv											15,5
TH-80/200	189				129,3	121,8	113,6	104,9	94,7	83,0	68,3	45,6								17,2
TH-80/200	189				7,5 cv							5,0 cv								17,2
TH-80/200	198					134,2	128,0	121,0	112,9	104,3	92,6	78,9	64,2							18,9
TH-80/200	198					10,0 cv				7,5 cv										18,9
TH-80/200	208						144,9	138,4	132,0	124,3	116,6	107,4	97,6	85,3	69,6	39,7				21,1
TH-80/200	208						10,0 cv								7,5 cv					21,1
TH-80/200	219							157,4	151,3	145,1	138,9	132,3	124,5	115,2	103,1	89,5	76,3	59,1		23,5
TH-80/200	219							12,5 cv							10,0 cv			7,5 cv		23,5

TH 80-250:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																				ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-80/250	220		152,0	145,2	136,9	125,4	113,0	98,5	82,3													23,9
TH-80/250	220		12,5 cv						10 cv													23,9
TH-80/250	234				167,9	160,4	152,8	144,1	135,0	124,3	112,7	97,4	76,1									27,4
TH-80/250	234				20 cv	15 cv						12,5 cv										27,4
TH-80/250	247							175,4	167,3	159,2	149,8	140,0	130,0	117,9	105,9	88,8						30,8
TH-80/250	247							20 cv						15 cv								30,8
TH-80/250	266											189,8	181,8	173,9	165,9	156,1	146,4	136,6	120,9	104,2	83,9	35,8
TH-80/250	266											25 cv					20 cv				15 cv	35,8

TH 80-315:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																				ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50	52	54	56	58
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-80/315	259			167,1	152,0	136,7	116,5	90,0														32,9
TH-80/315	259			25,0 cv			20,0 cv															32,9
TH-80/315	281					187,1	174,8	162,6	146,1	128,4	102,6											39,7
TH-80/315	281					40,0 cv	30,0 cv			25,0 cv												39,7
TH-80/315	293						197,6	185,1	172,5	160,0	142,1	124,3	93,6									42,9
TH-80/315	293						40,0 cv				30,0 cv		25,0 cv									42,9
TH-80/315	305								200,1	188,4	174,8	158,5	143,6	129,1	108,2							47,4
TH-80/315	305								40,0 cv						30,0 cv							47,4
TH-80/315	318									215,6	205,3	193,6	180,6	167,7	152,2	133,1	107,8					51,4
TH-80/315	318									50,0 cv				40,0 cv								51,4
TH-80/315	332										232,6	221,8	211,0	199,3	187,2	174,6	160,6	146,6	124,9	93,8		56,5
TH-80/315	332										60,0 cv			50,0 cv					40,0 cv			56,5

TH 80-400:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		30	32	34	36	38	40	42	44	46	48	50	52	54	56	58	60	62	64	66	68	70	75	80
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-80/400	329		246,8	235,8	224,5	211,9	197,4	180,8	161,5	141,9	116,5	76,2													51,5
TH-80/400	329		50,0 cv				40,0 cv					25,0 cv													51,5
TH-80/400	347					247,2	235,1	223,1	209,2	195,1	178,4	160,3	139,5	113,1	75,7										57,5
TH-80/400	347					60,0 cv	50,0 cv						40,0 cv		30,0 cv										57,5
TH-80/400	366								249,2	236,5	223,2	209,2	195,4	181,5	163,6	139,9	108,7	81,9	0,2						64,0
TH-80/400	366								60,0 cv					50,0 cv			40,0 cv								64,0
TH-80/400	384												249,3	238,1	226,5	213,0	199,3	182,7	164,5	143,3	115,4	72,1			71,2
TH-80/400	384												75,0 cv					60,0 cv			50,0 cv	40,0 cv			71,2
TH-80/400	404																254,4	244,1	233,7	221,3	208,7	195,4	141,7		78,8
TH-80/400	404																100 cv			75,0 cv			60,0 cv		78,8

TH 80-160:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [mm]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																					ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50	52	54	56	58	60
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-80/160	154/122		196,1	170,9	153,0	133,7	109,9	85,4	52,5														34,9
TH-80/160	154/122		25,0 cv																				34,9
TH-80/160	162/139				242,9	209,3	186,5	166,3	151,0	131,9	107,6	76,3											41,7
TH-80/160	162/139				40,0cv	30,0 cv																	41,7
TH-80/160	162							266,1	250,1	227,4	194,2	172,5	156,7	137,1	112,8	77,9							49,2
TH-80/160	162							40,0 cv								30,0cv							49,2
TH-80/160	172									296,3	282,3	267,4	251,4	230,1	204,7	178,7	157,3	138,4	111,5	64,1			56,0
TH-80/160	172									60,0 cv		50,0 cv					40,0 cv						56,0

TH 80-200:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		26	28	30	32	34	36	38	40	42	44	46	48	50	55	60	65	70	75	80	85	90	95	100
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-80/200	179		260,2	254,1	248,1	242,0	235,8	229,0	222,2	215,5	208,7	201,3	191,6	179,5	140,7	100,0									61,6
TH-80/200	179		50,0 cv												40,0 cv										61,6
TH-80/200	189					271,2	264,8	258,5	252,1	245,6	238,1	230,6	223,2	215,7	193,1	166,6	132,4								69,7
TH-80/200	189					75,0 cv		60,0 cv								50,0 cv									69,7
TH-80/200	198							286,5	280,2	273,9	267,5	260,6	253,7	246,5	226,2	205,9	179,0	142,8	104,0						76,5
TH-80/200	198							75,0 cv								60,0 cv		50,0 cv							76,5
TH-80/200	208										302,9	296,4	289,9	283,4	266,2	247,4	226,8	204,5	177,0	142,9	82,5				85,7
TH-80/200	208										100 cv						75,0 cv			60,0 cv	50,0 cv				85,7
TH-80/200	219													322,5	305,9	289,2	272,6	253,9	233,3	209,3	181,1	146,3	71,6		95,5
TH-80/200	219													100 cv							75,0 cv		50,0 cv		95,5

TH 80-250:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																						ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		64	66	68	70	72	74	76	78	80	85	90	95	100	105	110	115	120	125	130	135	140	145
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-80/250	220		310,7	303,9	297,2	290,4	283,6	273,9	262,4	250,8	218,8	182,3	116,1											95,7
TH-80/250	220		125 cv	100 cv									75 cv
TH-80/250	234							335,9	328,3	320,8	301,8	279,0	254,2	225,4	186,4									95,7	109,6
TH-80/250	234							125 cv							100 cv										109,6
TH-80/250	247											342,8	322,5	299,7	275,0	247,9	217,8	177,6						123,2
TH-80/250	247											150 cv			125 cv									123,2
TH-80/250	266														375,7	355,7	335,7	312,2	287,9	258,5	216,7	167,9		143,2
TH-80/250	266														200 cv		175 cv			150 cv		125 cv
