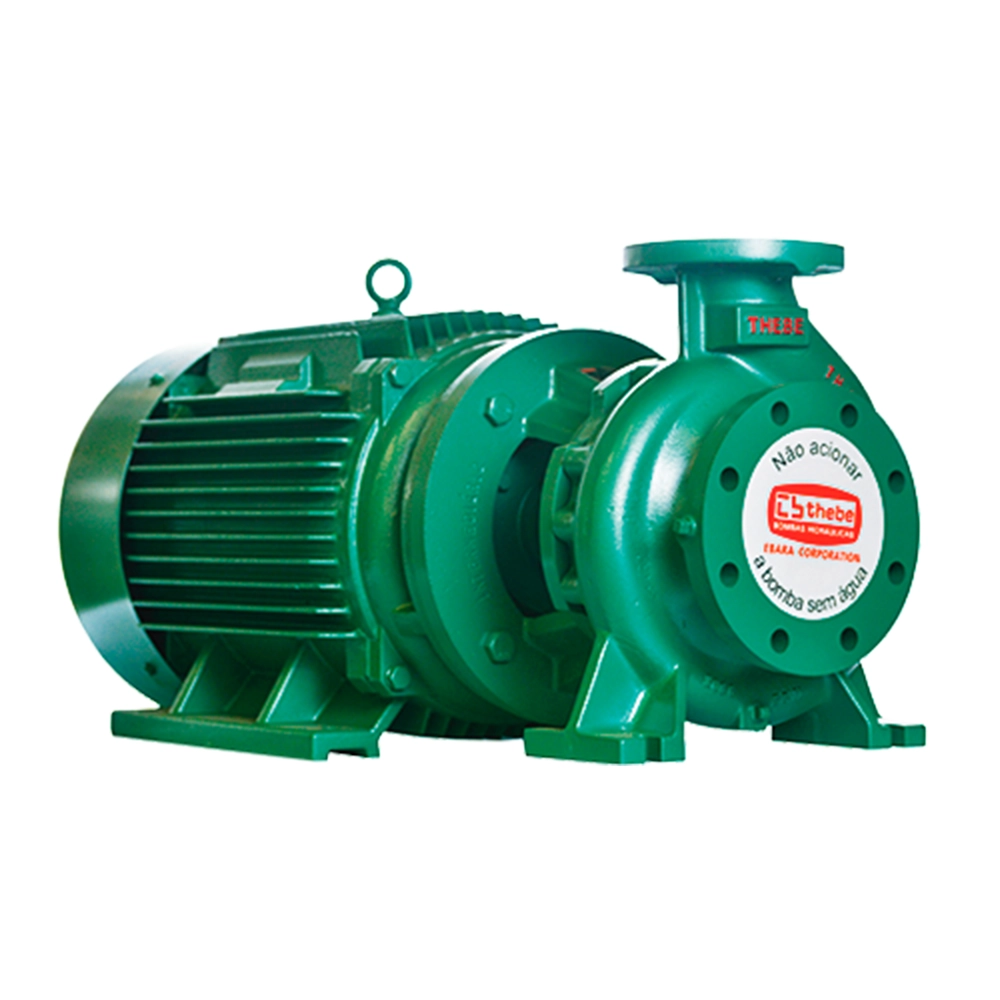

Motobombas centrífugas monoestágio normalizadas para água limpa.

Projetadas sob norma dimensional DIN EN 22 858 (DIN 24256 / ISO 2858) para aplicações em água limpa, ideais para usos industriais, agrícolas, construção civil, e combate a incêndio. Disponíveis nas versões monobloco e mancalizada.

Descrição Geral

Cobertura Hidráulica

Materiais

Aplicações Gerais

Indústrias/Processos
Agricultura/Irrigação
Construção Civil
Abastecimento público de água
Saneamento
Sistema de refrigeração
Ar-condicionado
Combate a incêndio

Detalhes Técnicos do Produto

Monobloco ou Mancalizada (Conforme norma Dimensional DIN EN 22 858 (DIN 24256 / ISO 2858)
Motor Monofásico ou Trifásico em II Polos, 60Hz, 3500rpm ou IV Polos, 60Hz, 1750rpm
Bocais Flange conforme norma ANSI B16.1, Sucção 100mm x Recalque 65mm
Utilizada para água limpa até temperatura de 70ºC (Temperaturas superiores, consultar opções)
Vazão Máxima: 218,5m³/h; Vazão Mínima: 24,9m³/h
Pressão Máxima: 125,8mca; Pressão Mínima: 4,0mca

Especificações

Carcaça em ferro fundido GG-25
Rotor em ferro fundido GG-25
Intermediário/Suporte em ferro fundido GG-25
Anéis de desgaste em Ferro Nodular GGG-40
Anel O’ring de vedação da carcaça em Buna N
Selo mecânico: Faces em grafite e cerâmica
Mola em inox 304 e elastômero (borracha) em Buna N

Opções

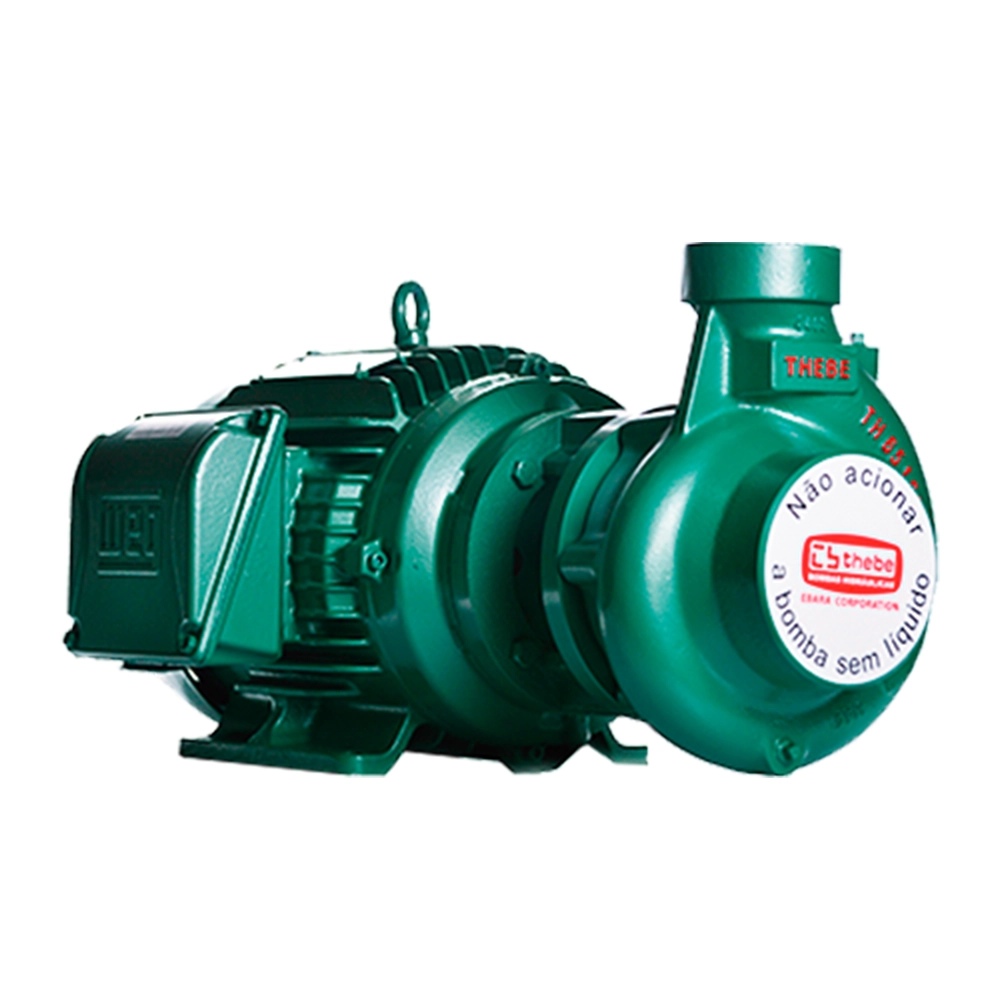

Bocais Rosca padrão BSP ou NPT, Sucção 4″ x Recalque 2.1/2″ para a versão Monobloco – Exceto para modelos TH-65/250 e TH-65/315
Bocais Flange conforme norma DIN EN 1092-2/97
Fornecimento com contra flanges ANSI B16.1 ou DIN EN 1092-2/97 com rosca BSP ou NPT
Bomba inteira em Ferro Nodular (GGG-40)
Bomba Inteira em Aço Inox AISI 304 ou AISI 316
Bomba Inteira em Bronze
Bomba inteira em WCB (Aço Carbono)
Rotor em Ferro Nodular (GGG-40)
Rotor Inox (AISI 304 / AISI 316)
Rotor em Bronze
Rotor WCB (Aço Carbono)
Vedação especial do Selo Mecânico/Anel O’ring através de elastômeros (borrachas) em Viton ou EPDM e “faces” em Carbeto de Silício ou Tungstênio
Vedação através de Gaxetas
Montagem com motor a prova de explosão
Montagem Mancal x Base x Luva Elástica

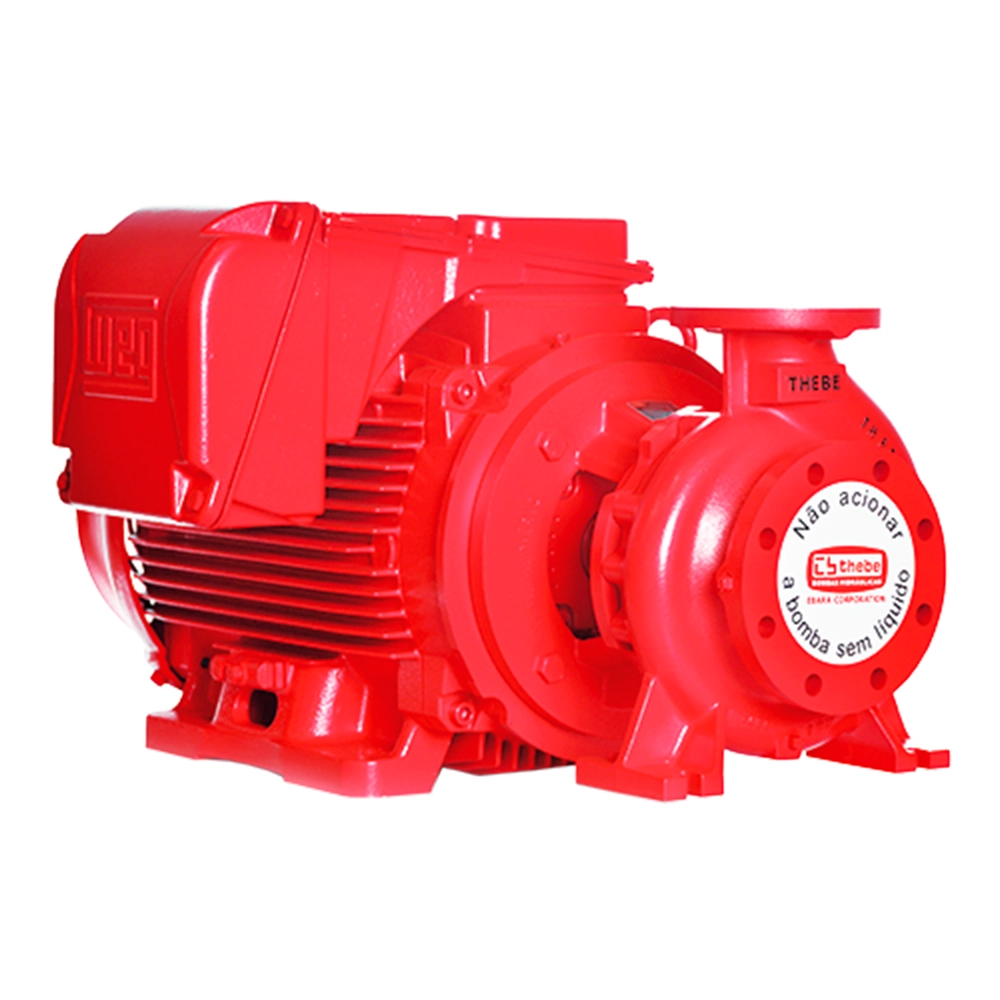

Pintura na cor vermelho Munsell para combate a incêndio

TH 65-125:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)									ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		2	3	4	5	6	7	8	9	10
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-65/125	112			47,6	24,9						5,2
TH-65/125	112			1,5 cv							5,2
TH-65/125	116			57,7	38,3						5,5
TH-65/125	116			1,5 cv							5,5
TH-65/125	119			64,0	46,8						5,9
TH-65/125	119			1,5 cv							5,9
TH-65/125	125				64,4	45,3					6,5
TH-65/125	125				2,0 cv	1,5 cv					6,5
TH-65/125	131				75,7	62,7	40,4				7,2
TH-65/125	131				2,0 cv		1,5 cv				7,2
TH-65/125	138				86,8	77,1	63,7	39,7			8,2
TH-65/125	138				3,0 cv			2,0 cv			8,2
TH-65/125	141					82,1	71,7	50,5			8,7
TH-65/125	141					3,0 cv		2,0 cv			8,7

TH 65-160:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)															ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-65/160	143/131			68,8	61,6	53,4	33,9										8,4
TH-65/160	143/131			2,0 cv													8,4
TH-65/160	149/139			78,5	71,5	64,2	55,6	33,1									9,3
TH-65/160	149/139			3,0 cv				2,0 cv									9,3
TH-65/160	155/147				82,1	75,4	67,9	59,1	46,9								10,5
TH-65/160	155/147				3,0 cv												10,5
TH-65/160	161/156					87,5	80,5	73,3	65,0	50,9							11,8
TH-65/160	161/156					4,0 cv		3,0 cv									11,8
TH-65/160	168/165						96,2	88,7	80,8	72,1	61,1	45,6					13,3
TH-65/160	168/165						4,0 cv					3,0 cv					13,3
TH-65/160	174							105,5	98,1	89,6	81,5	73,2	57,4	0,2			15,0
TH-65/160	174							5,0 cv					4,0 cv				15,0

TH 65-200:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																		ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-65/200	180			81,8	76,5	69,6	60,8	50,5	35,7											15,2
TH-65/200	180			5,0 cv		4,0 cv			3,0 cv											15,2
TH-65/200	188			92,1	87,1	82,0	75,8	68,7	60,0	47,5										16,8
TH-65/200	188			5,0 cv						4,0 cv										16,8
TH-65/200	196				97,1	92,5	87,3	82,1	75,1	67,2	58,0	43,8								18,2
TH-65/200	196				7,5 cv					5,0 cv		4,0 cv								18,2
TH-65/200	204					104,3	99,8	95,3	90,0	84,4	77,6	70,1	59,7	42,8						20,3
TH-65/200	204					7,5 cv								5,0 cv						20,3
TH-65/200	211						111,0	106,5	102,0	97,1	91,4	85,5	78,0	69,2	57,5	35,6				22,1
TH-65/200	211						10,0 cv			7,5 cv						5,0 cv				22,1
TH-65/200	219								115,9	111,9	106,6	101,0	95,2	88,6	81,3	73,4	58,3	35,8		24,1
TH-65/200	219								10,0 cv							7,5 cv		5,0 cv		24,1

TH 65-250:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																				ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	31
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-65/250	220			96,3	91,8	87,4	82,1	76,4	68,2	58,9	47,8	33,1										22,3
TH-65/250	220			7,5 cv								5,0 cv										22,3
TH-65/250	230					97,3	92,9	88,3	82,8	77,2	70,3	62,3	52,2	36,7								24,4
TH-65/250	230					10,0 cv					7,5 cv											24,4
TH-65/250	240						102,7	98,3	93,8	89,3	84,8	77,8	70,6	63,2	55,7	44,2						26,6
TH-65/250	240						10,0 cv								7,5 cv							26,6
TH-65/250	250								105,4	101,4	97,4	92,5	87,5	81,9	75,5	68,0	59,1	46,1				28,7
TH-65/250	250								12,5 cv					10,0 cv				7,5 cv				28,7
TH-65/250	260									112,2	107,9	103,6	99,8	96,2	92,5	86,1	79,4	71,1	60,6	50,0		31,0
TH-65/250	260									15,0 cv	12,5 cv							10,0 cv				31,0

TH 65-315:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																					ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		20	21	22	23	24	25	26	27	28	29	30	32	34	36	38	40	42	44	46	48	50
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-65/315	271			135,5	131,3	126,9	122,5	118,1	113,6	108,8	103,5	97,0	76,7	53,9									34,7
TH-65/315	271			20,0 cv							15,0 cv			12,5 cv									34,7
TH-65/315	284					143,8	139,9	135,9	132,0	127,9	123,1	118,2	107,5	95,0	78,3	50,8							38,6
TH-65/315	284					20,0 cv									15,0 cv	12,5 cv							38,6
TH-65/315	297								148,3	144,8	141,3	137,6	129,2	117,8	106,0	93,4	78,2	47,8					42,3
TH-65/315	297								25,0 cv					20,0 cv				15,0 cv					42,3
TH-65/315	308										156,5	152,6	144,6	136,2	126,8	116,3	104,8	90,2	71,5				46,0
TH-65/315	308										25,0 cv							20,0 cv					46,0
TH-65/315	320													155,1	146,5	137,1	127,2	116,8	102,5	87,7	69,8		49,6
TH-65/315	320													30,0 cv			25,0 cv				20,0 cv		49,6

TH 65-125:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																		ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		11	12	13	14	15	16	17	18	19	20	22	24	26	28	30	32	34	36
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-65/125	114			148,5	137,3	129,6	119,1	107,2	95,2	82,2	69,2									21,2
TH-65/125	114			12,5 cv		10,0 cv														21,2
TH-65/125	119					155,4	145,6	135,8	125,8	115,5	104,6	79,7								23,8
TH-65/125	119					12,5 cv						10,0 cv								23,8
TH-65/125	122						160,4	151,2	141,9	132,2	122,4	100,8	72,8							25,4
TH-65/125	122						15,0 cv		12,5 cv				10,0 cv							25,4
TH-65/125	128								168,6	160,8	152,4	134,9	115,1	91,2	55,5					28,6
TH-65/125	128								20,0 cv	15,0 cv				12,5 cv	10,0 cv					28,6
TH-65/125	131									171,8	164,5	148,8	131,5	111,3	85,9	41,1				30,2
TH-65/125	131									20,0 cv					15,0 cv	12,5 cv
TH-65/125	137										182,7	170,3	157,5	142,6	124,9	103,4	72,2			30,2	33,4
TH-65/125	137										20,0 cv					15,0 cv	12,5 cv				33,4
TH-65/125	141											180,3	169,0	157,9	145,2	129,0	102,1	72,2		35,5
TH-65/125	141											20,0 cv						15,0 cv		35,5

TH 65-160:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		15	17	19	21	23	25	27	29	31	33	35	37	39	41	43	45	47	49	51	53	55	57	59
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-65/160	138		149,8	143,0	136,3	129,4	121,0	110,7	100,0	77,7	55,3														33,8
TH-65/160	138		15,0 cv							12,5 cv															33,8
TH-65/160	144				153,8	147,7	140,7	133,4	124,5	114,0	102,5	84,3	59,0												37,3
TH-65/160	144				20,0 cv							15,0 cv	12,5 cv												37,3
TH-65/160	151							156,1	149,4	141,4	133,4	124,2	112,3	97,9	65,6										42,0
TH-65/160	151							25,0 cv			20,0 cv				15,0 cv										42,0
TH-65/160	159										162,4	155,0	146,9	137,9	127,9	116,4	99,7	63,6							47,2
TH-65/160	159										25,0 cv							20,0 cv							47,2
TH-65/160	166													167,6	160,7	152,7	143,1	132,9	120,4	101,7					52,7
TH-65/160	166													30,0 cv						25,0 cv					52,7
TH-65/160	174																178,2	170,8	162,4	154,1	143,4	130,5	114,5		58,9
TH-65/160	174																40,0 cv						30,0 cv		58,9

TH 65-200:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		42	44	46	48	50	52	54	56	58	60	62	64	66	68	70	72	74	76	78	80	85	90	95
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-65/200	180	162,4	156,6	150,8	144,4	135,6	126,9	118,1	107,6	95,4	80,3														61,8
TH-65/200	180	40,0 cv					30,0 cv				25,0cv														61,8
TH-65/200	187			168,4	162,2	156,0	149,4	141,9	134,4	125,3	115,9	103,9	89,8	68,5											66,7
TH-65/200	187			40,0 cv								30,0 cv		25,0cv											66,7
TH-65/200	195					177,6	171,5	165,3	159,1	151,9	144,4	136,6	127,3	117,8	105,5	90,7	68,2								72,3
TH-65/200	195					50,0 cv				40,0 cv							30,0 cv								72,3
TH-65/200	204								184,3	179,2	173,9	168,0	161,0	153,6	146,1	138,4	129,4	119,7	106,4	90,9					79,4
TH-65/200	204								50,0 cv									40,0 cv							79,4
TH-65/200	219															198,5	193,3	188,1	182,2	176,2	169,4	149,6	120,3		94,7
TH-65/200	219															75,0 cv						60,0 cv	50,0cv		94,7

TH 65-250:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		58	60	62	64	66	68	70	72	74	76	78	80	85	90	95	100	105	110	115	120	125	130	135
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-65/250	220	182,9	178,4	173,8	169,3	164,4	158,0	151,7	145,4	139,0	131,1	122,8	114,5	89,9	44,1										90,5
TH-65/250	220	60,0 cv								50,0 cv															90,5
TH-65/250	230				191,1	186,4	181,7	176,9	172,2	167,0	161,3	155,6	149,9	132,6	111,4	81,8									98,7
TH-65/250	230				75,0 cv					60,0 cv					50,0 cv										98,7
TH-65/250	240							198,6	194,6	190,6	186,7	182,7	178,3	162,7	146,1	126,3	98,5	62,3							107,1
TH-65/250	240							75,0 cv								60,0 cv		50,0 cv							107,1
TH-65/250	250											206,5	201,8	190,2	177,2	163,4	146,7	127,3	102,7	63,5					116,2
TH-65/250	250											100,0 cv				75,0 cv			60,0 cv	50,0 cv					116,2
TH-65/250	260													218,5	206,6	194,2	178,1	162,0	144,3	126,7	100,9	57,2			125,8
TH-65/250	260													100,0 cv						75,0 cv					125,8
