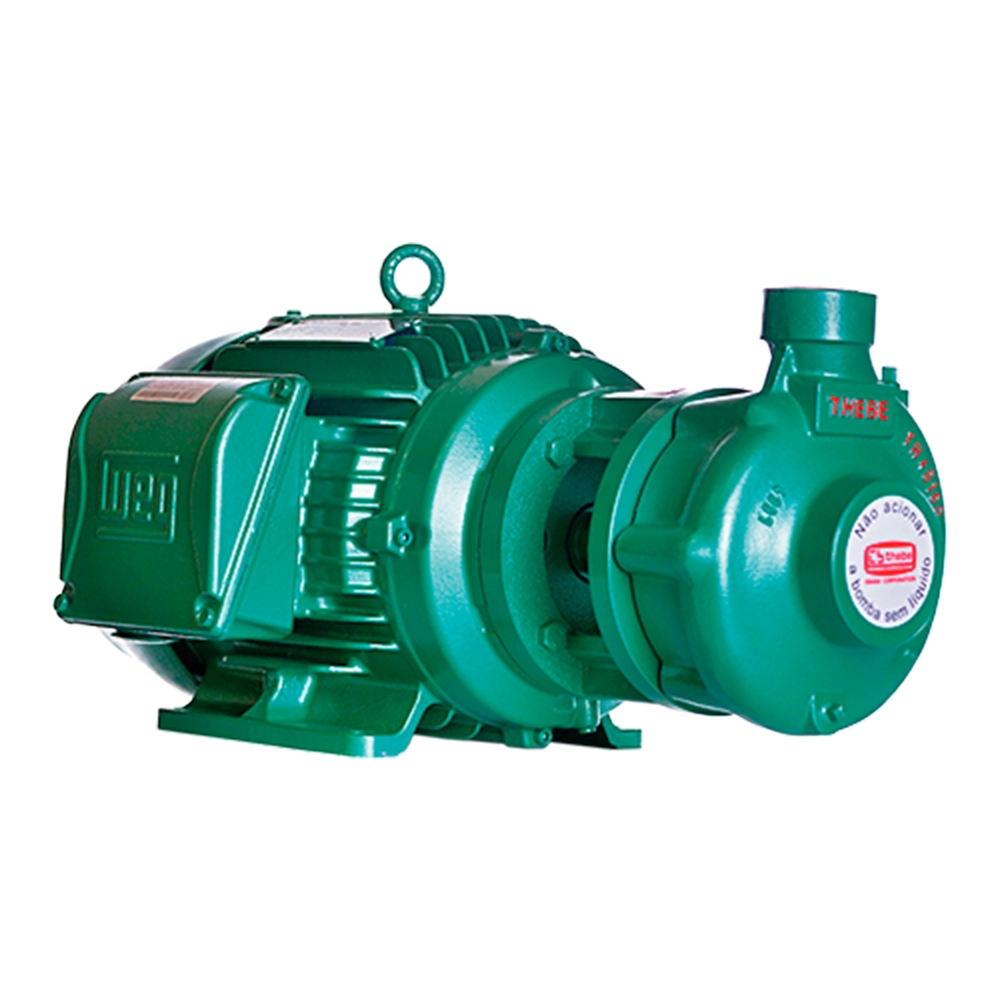

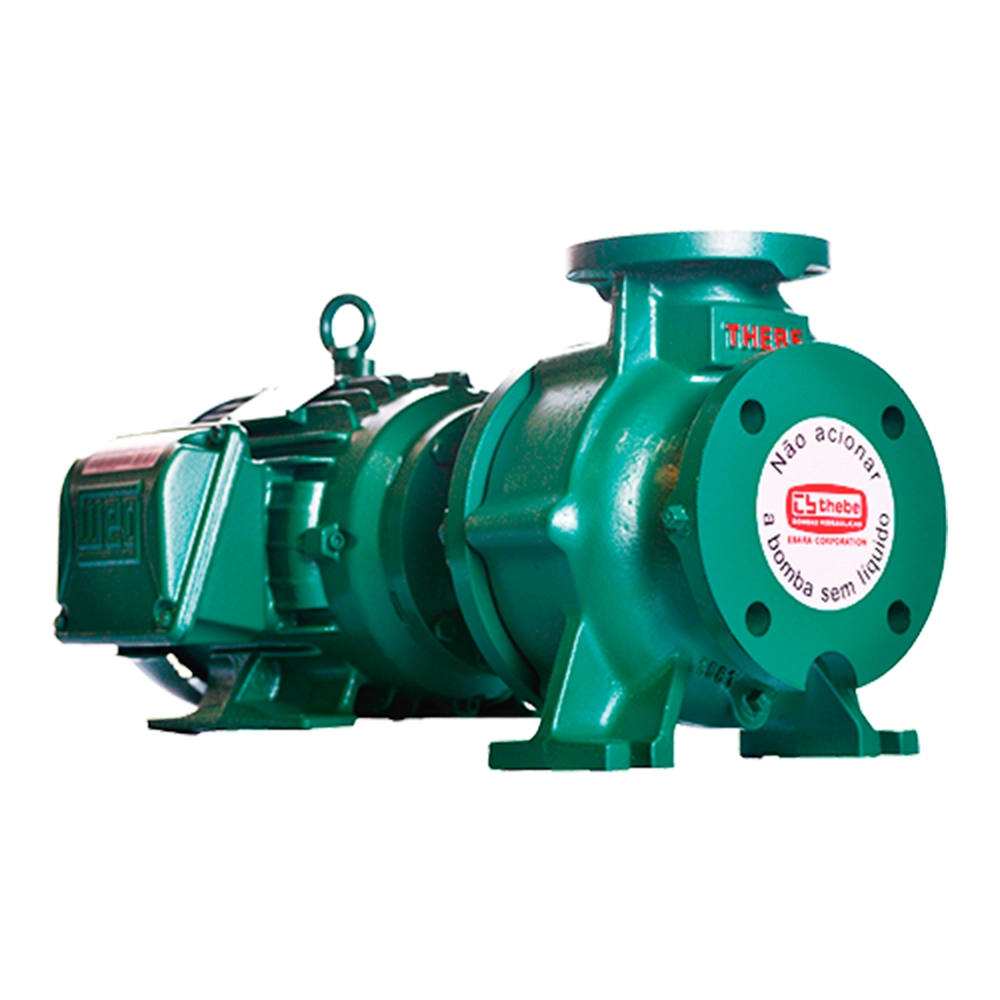

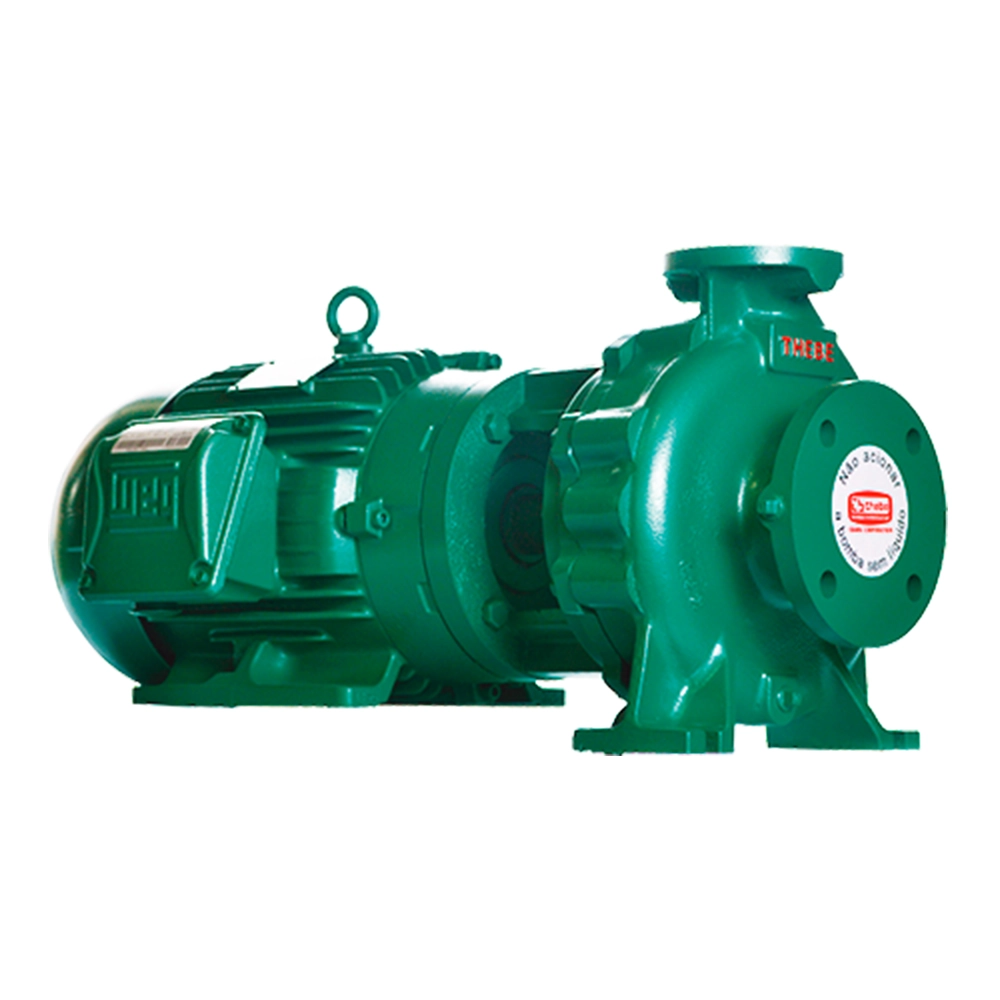

Motobombas centrífugas monoestágio normalizadas para água limpa.

Projetadas sob norma dimensional DIN EN 22 858 (DIN 24256 / ISO 2858) para aplicações em água limpa, ideais para usos industriais, agrícolas, construção civil, e combate a incêndio. Disponíveis nas versões monobloco e mancalizada.

Descrição Geral

Cobertura Hidráulica

Materiais

Aplicações Gerais

Indústrias/Processos
Agricultura/Irrigação
Construção Civil
Abastecimento público de água
Saneamento
Sistema de refrigeração
Ar-condicionado
Combate a incêndio

Detalhes Técnicos do Produto

Monobloco ou Mancalizada (Conforme norma Dimensional DIN EN 22 858 (DIN 24256 / ISO 2858)
Motor Monofásico ou Trifásico em II Polos, 60Hz, 3500rpm ou IV Polos, 60Hz, 1750rpm
Bocais Flange conforme norma ANSI B16.1, Sucção 65mm x Recalque 40mm
Utilizada para água limpa até temperatura de 70ºC (Temperaturas superiores, consultar opções)
Vazão Máxima: 89,6m³/h; Vazão Mínima: 9,0m³/h
Pressão Máxima: 216,6mca; Pressão Mínima: 3,0mca

Especificações

Carcaça em ferro fundido GG-25
Rotor em ferro fundido GG-25
Intermediário/Suporte em ferro fundido GG-25
Anéis de desgaste em Ferro Nodular GGG-40
Anel O’ring de vedação da carcaça em Buna N
Selo mecânico: Faces em grafite e cerâmica
Mola em inox 304 e elastômero (borracha) em Buna N

Opções

Bocais Rosca padrão BSP ou NPT, Sucção 2.1/2″ x Recalque 1.1/2″ para a versão Monobloco – Exceto para modelos TH-40/250 e TH-40/315
Bocais Flange conforme norma DIN EN 1092-2/97
Fornecimento com contra flanges ANSI B16.1 ou DIN EN 1092-2/97 com rosca BSP ou NPT
Bomba inteira em Ferro Nodular (GGG-40)
Bomba Inteira em Aço Inox AISI 304 ou AISI 316
Bomba Inteira em Bronze
Bomba inteira em WCB (Aço Carbono)
Rotor em Ferro Nodular (GGG-40)
Rotor Inox (AISI 304 / AISI 316)
Rotor em Bronze
Rotor WCB (Aço Carbono)
Vedação especial do Selo Mecânico/Anel O’ring através de elastômeros (borrachas) em Viton ou EPDM e “faces” em Carbeto de Silício ou Tungstênio
Vedação através de Gaxetas
Montagem com motor a prova de explosão
Montagem Mancal x Base x Luva Elástica

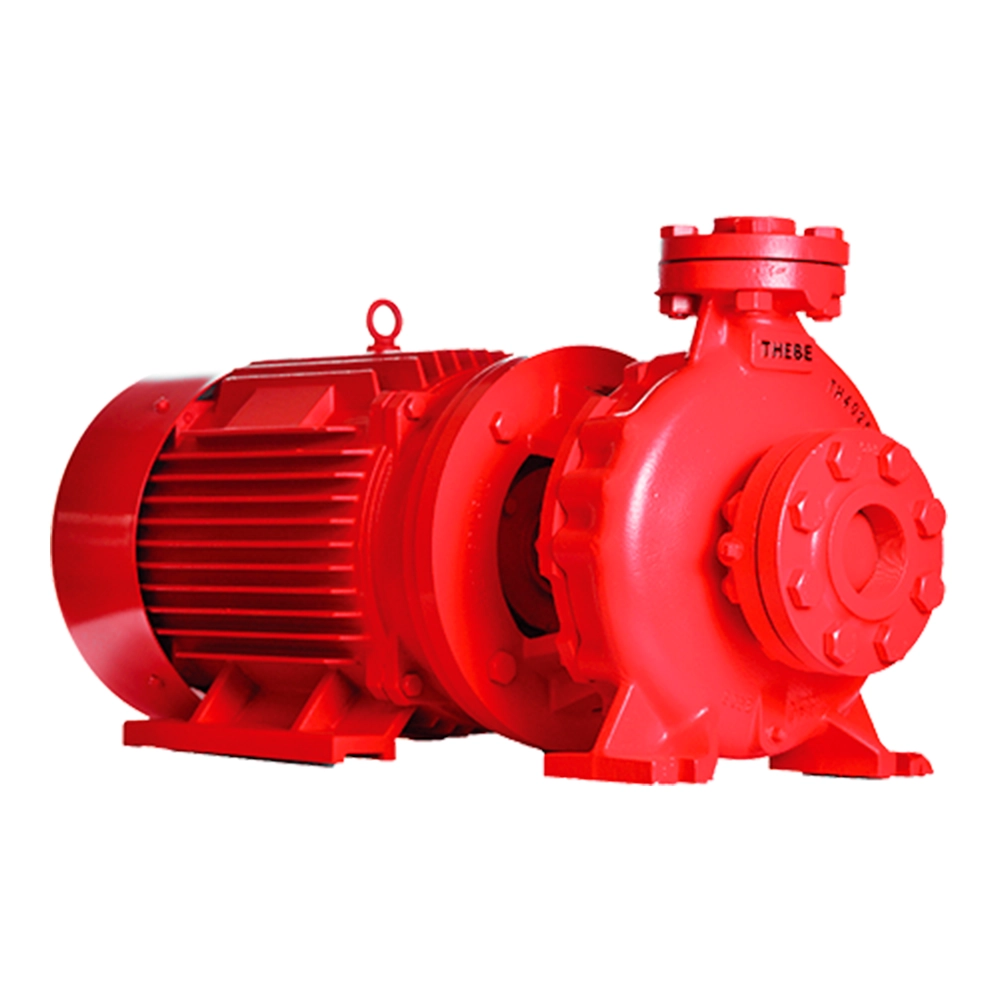

Pintura na cor vermelho Munsell para combate a incêndio

TH 40-125:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)											ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		1	2	3	4	5	6	7	8	9	10	11
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-40/125	108			29,4	23,1	13,8							5,4
TH-40/125	108			1,5 cv									5,4
TH-40/125	113				26,9	19,3							5,9
TH-40/125	113				1,5 cv								5,9
TH-40/125	119				31,3	25,4	17,7						6,6
TH-40/125	119				1,5 cv								6,6
TH-40/125	122				33,5	27,9	21,3	9,0					7,0
TH-40/125	122				1,5 cv								7,0
TH-40/125	128					32,5	27,0	20,1					7,8
TH-40/125	128					1,5 cv							7,8
TH-40/125	133					35,7	30,8	25,1	17,4				8,5
TH-40/125	133					1,5 cv							8,5
TH-40/125	139						34,8	30,1	23,7	15,9			9,3
TH-40/125	139						1,5 cv						9,3

TH 60-160:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)														ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		4	5	6	7	8	9	10	11	12	13	14	15	16	17
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-40/160	138			34,1	29,6	23,5	15,5									9,2
TH-40/160	138			1,5 cv												9,2
TH-40/160	145				35,5	31,1	25,7	17,6								10,5
TH-40/160	145				2,0 cv	1,5 cv										10,5
TH-40/160	151					36,1	31,7	26,3	18,6							11,5
TH-40/160	151					2,0 cv		1,5 cv								11,5
TH-40/160	159						37,9	34,1	29,8	23,8						12,8
TH-40/160	159						3,0 cv	2,0 cv		1,5 cv						12,8
TH-40/160	166						42,8	39,5	35,7	31,1	25,3	14,2				14,1
TH-40/160	166						3,0 cv				2,0 cv	1,5 cv				14,1
TH-40/160	176							45,2	42,1	39,5	35,7	30,9	24,6			15,9
TH-40/160	176							3,0 cv					2,0 cv			15,9

TH 40-200:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																	ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-40/200	173			32,6	30,4	27,9	24,1	19,6	13,8										14,5
TH-40/200	173			3,0 cv		2,0 cv			1,5 cv
TH-40/200	182				35,0	32,8	30,5	27,2	23,6	19,8	10,7								14,5	16,0
TH-40/200	182				3,0 cv					2,0 cv										16,0
TH-40/200	192					38,4	36,1	33,8	31,2	28,1	24,8	18,9	11,6						18,1
TH-40/200	192					3,0 cv													18,1
TH-40/200	202							39,0	37,1	34,8	32,4	30,0	26,0	22,0	14,2				20,4
TH-40/200	202							4,0 cv			3,0 cv								20,4
TH-40/200	209								40,4	38,5	36,5	34,1	31,6	29,0	25,1	20,7	12,8		22,1
TH-40/200	209								4,0 cv						3,0 cv				22,1

TH 40-250:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	31	32	33
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-40/250	208		35,0	33,3	31,4	29,5	27,3	24,7	21,1	17,0	11,9														20,3
TH-40/250	208		4,0 cv						3,0 cv																20,3
TH-40/250	218				37,3	35,2	33,2	31,1	28,8	26,2	23,2	19,7	13,6												22,7
TH-40/250	218				4,0 cv							3,0 cv													22,7
TH-40/250	227						38,1	36,1	34,0	31,8	29,7	27,0	24,2	20,9	15,2										24,8
TH-40/250	227						5,0 cv		4,0 cv						3,0 cv										24,8
TH-40/250	238									38,6	36,4	34,3	31,6	28,6	26,1	23,6	20,3	14,7							27,4
TH-40/250	238									5,0 cv					4,0 cv										27,4
TH-40/250	250												41,3	39,4	37,3	34,8	32,3	29,8	26,4	22,3	15,2				30,6
TH-40/250	250												7,5 cv					5,0 cv			4,0 cv				30,6
TH-40/250	260															41,9	39,5	37,1	34,6	31,9	29,2	26,4	21,9	15,2	33,3
TH-40/250	260															7,5 cv							5,0 cv		33,3

TH 40-315:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																					ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		16	18	20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50	52	54	56
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-40/315	278			40,7	38,7	36,9	35,1	33,2	30,7	28,2	23,4	14,4											37,0
TH-40/315	278			10,0cv	7,5 cv
TH-40/315	293				45,2	43,6	42,0	40,4	38,4	36,2	33,7	30,7	26,4	21,0									37,0	41,9
TH-40/315	293				10,0 cv								7,5 cv											41,9
TH-40/315	307						48,0	46,5	44,8	43,0	41,2	39,2	36,7	33,9	30,3	24,5	14,5						46,7
TH-40/315	307						12,5 cv						10,0 cv										46,7
TH-40/315	320						51,3	50,0	48,6	47,3	45,8	43,9	42,0	40,1	37,6	35,0	31,2	25,5	15,5				50,9
TH-40/315	320						15,0 cv				12,5 cv							10,0 cv					50,9
TH-40/315	333						57,4	57,0	56,6	56,2	54,7	52,8	51,0	48,9	46,6	44,4	41,8	39,1	36,5	31,0	24,1		55,5
TH-40/315	333						20,0cv	15,0 cv											12,5 cv				55,5

TH 40-125:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	28	30	32	34	36	38	40
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-40/125	109			57,2	54,6	51,5	47,8	43,9	40,3	35,1	30,0	23,7													21,9
TH-40/125	109			5,0 cv						4,0 cv															21,9
TH-40/125	114				60,4	57,9	55,1	51,9	48,0	44,5	40,6	35,7	30,8	24,6											24,0
TH-40/125	114				7,5 cv					5,0 cv				4,0 cv											24,0
TH-40/125	119					64,5	61,8	59,2	56,4	53,4	50,4	47,0	43,6	39,6	35,3	30,0	22,7								26,5
TH-40/125	119					7,5 cv									5,0 cv										26,5
TH-40/125	122						65,6	63,1	60,5	57,9	55,0	52,2	49,0	45,8	42,2	38,3	33,6	18,1							28,1
TH-40/125	122						7,5 cv																		28,1
TH-40/125	128								67,5	65,2	62,9	60,5	57,9	55,4	52,6	49,7	46,7	39,6	30,3						31,3
TH-40/125	128								10,0 cv				7,5 cv												31,3
TH-40/125	133									70,2	68,1	66,0	63,9	61,6	59,2	56,9	54,3	48,8	42,3	34,3	19,5				34,0
TH-40/125	133									10,0 cv								7,5 cv							34,0
TH-40/125	139									75,0	73,2	71,5	69,7	68,0	66,0	63,9	61,8	57,1	51,8	46,0	39,7	31,4			37,4
TH-40/125	139									10,0 cv											7,5 cv				37,4

TH 40-160:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50	52	54	56	58	60	62	64
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-40/160	135	70,9	67,0	62,1	56,9	51,7	46,1	38,6	26,7																34,4
TH-40/160	135	12,5 cv	10,0 cv					7,5 cv																	34,4
TH-40/160	140			69,9	65,9	61,3	56,4	51,4	44,8	36,3															37,9
TH-40/160	140			12,5 cv			10,0 cv			7,5 cv															37,9
TH-40/160	147					72,2	68,3	64,0	59,1	54,1	48,1	40,9	27,4												42,7
TH-40/160	147					15,0 cv	12,5 cv				10,0 cv		7,5 cv												42,7
TH-40/160	152							71,7	67,7	63,2	58,2	53,1	46,6	38,6	19,7										46,1
TH-40/160	152							15,0 cv			12,5 cv			10,0 cv											46,1
TH-40/160	160								79,0	74,8	70,9	66,9	62,7	58,3	53,3	47,1	37,8								51,5
TH-40/160	160								20,0 cv			15,0 cv				12,5 cv									51,5
TH-40/160	166											77,4	73,8	69,7	65,5	60,4	55,2	49,1	41,5	23,4					56,3
TH-40/160	166											20,0 cv					15,0 cv		12,5 cv
TH-40/160	176														81,3	78,2	74,6	71,0	66,6	62,2	57,0	51,5	43,1		56,3	63,9
TH-40/160	176														25,0 cv		20,0 cv						15,0 cv			63,9

TH 40-200:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		26	28	30	32	34	36	38	40	42	44	46	48	50	55	60	65	70	75	80	85	90	95	100
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-40/200	175			70,4	68,7	67,0	65,0	62,5	60,0	58,0	56,0	53,7	50,6	47,6	33,1										57,8
TH-40/200	175			20,0 cv					15,0 cv						12,5cv										57,8
TH-40/200	184						72,7	71,0	69,3	67,6	65,9	64,0	61,7	59,4	52,9	43,8									64,7
TH-40/200	184						20,0 cv									15,0cv									64,7
TH-40/200	192										73,9	72,0	70,1	68,2	63,3	56,6	47,8	34,2							71,6
TH-40/200	192										25,0 cv				20,0 cv			15,0cv							71,6
TH-40/200	199											79,0	77,4	75,8	71,2	66,2	59,9	52,2	40,0						77,5
TH-40/200	199										25,0 cv							20,0 cv							77,5
TH-40/200	209														83,6	78,5	73,5	68,6	60,3	50,6	37,2				87,1
TH-40/200	209													30,0 cv					25,0 cv		20,0cv				87,1

TH 40-250:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																			ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		45	50	55	60	65	70	75	80	85	90	95	100	105	110	115	120	125	130	135
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-40/250	208			64,0	58,4	52,7	46,1	38,2	26,5												82,3
TH-40/250	208			25,0 cv			20,0 cv		15,0 cv												82,3
TH-40/250	218						59,8	53,2	47,1	38,4	26,5										91,7
TH-40/250	218						30,0 cv	25,0 cv			20,0 cv										91,7
TH-40/250	227							65,0	59,0	53,0	45,9	36,7	16,7								100,1
TH-40/250	227							30,0 cv					25,0 cv								100,1
TH-40/250	238									67,3	61,2	55,2	48,6	39,3	24,8						110,3
TH-40/250	238									40,0 cv			30,0 cv		25,0 cv						110,3
TH-40/250	250												67,5	61,6	55,0	47,6	36,1				123,1
TH-40/250	250												50,0 cv	40,0 cv			30,0 cv				123,1
TH-40/250	260														69,4	64,6	58,3	50,6	42,4		133,6
TH-40/250	260														50,0 cv			40,0 cv			133,6

TH 40-315:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																		ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		85	90	95	100	105	110	120	130	140	150	160	170	180	190	200	210	220	230
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-40/315	278		75,4	73,1	70,9	68,6	66,0	59,5	50,0	29,7										144,3
TH-40/315	278		75,0 cv			60,0 cv				50,0 cv										144,3
TH-40/315	292						78,0	73,4	67,8	61,1	51,0	25,4								162,6
TH-40/315	292						75,0 cv													162,6
TH-40/315	305								80,3	75,4	69,1	61,4	49,4							179,6
TH-40/315	305								100 cv			75,0 cv								179,6
TH-40/315	320										85,3	79,9	73,6	65,5	52,7					199,2
TH-40/315	320										100 cv									199,2
TH-40/315	333												89,6	83,2	76,3	66,0	49,6			216,6
TH-40/315	333												125 cv		100 cv					216,6
