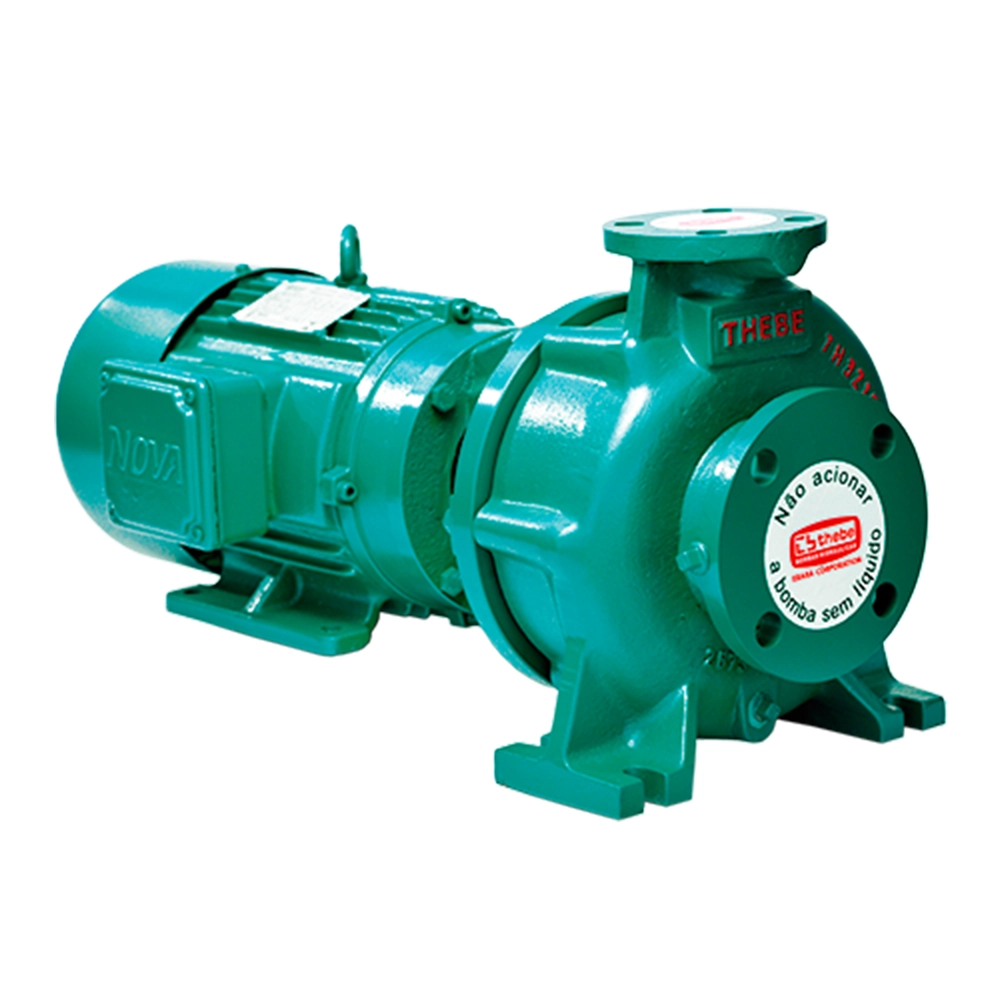

Motobombas centrífugas monoestágio normalizadas para água limpa.

Projetadas sob norma dimensional DIN EN 22 858 (DIN 24256 / ISO 2858) para aplicações em água limpa, ideais para usos industriais, agrícolas, construção civil, e combate a incêndio. Disponíveis nas versões monobloco e mancalizada.

Descrição Geral

Cobertura Hidráulica

Materiais

Aplicações Gerais

Indústrias/Processos
Agricultura/Irrigação
Construção Civil
Abastecimento público de água
Saneamento
Sistema de refrigeração
Ar-condicionado
Combate a incêndio

Detalhes Técnicos do Produto

Monobloco ou Mancalizada (Conforme norma Dimensional DIN EN 22 858 (DIN 24256 / ISO 2858)
Motor Monofásico ou Trifásico em II Polos, 60Hz, 3500rpm ou IV Polos, 60Hz, 1750rpm
Bocais Flange conforme norma ANSI B16.1, Sucção 50mm x Recalque 32mm
Utilizada para água limpa até temperatura de 70ºC (Temperaturas superiores, consultar opções)
Vazão Máxima: 62,0m³/h; Vazão Mínima: 1,3m³/h
Pressão Máxima: 134,6mca; Pressão Mínima: 3,0mca

Especificações

Carcaça em ferro fundido GG-25
Rotor em ferro fundido GG-25
Intermediário/Suporte em ferro fundido GG-25
Anéis de desgaste em Ferro Nodular GGG-40
Anel O’ring de vedação da carcaça em Buna N
Selo mecânico: Faces em grafite e cerâmica
Mola em inox 304 e elastômero (borracha) em Buna N

Opções

Bocais Rosca padrão BSP ou NPT, Sucção 2″ x Recalque 1.1/4″ para a versão Monobloco – Exceto para modelos TH-32/250.1 e TH-32/250
Bocais Flange conforme norma DIN EN 1092-2/97
Fornecimento com contra flanges ANSI B16.1 ou DIN EN 1092-2/97 com rosca BSP ou NPT
Bomba inteira em Ferro Nodular (GGG-40)
Bomba Inteira em Aço Inox AISI 304 ou AISI 316
Bomba Inteira em Bronze
Bomba inteira em WCB (Aço Carbono)
Rotor em Ferro Nodular (GGG-40)
Rotor Inox (AISI 304 / AISI 316)
Rotor em Bronze
Rotor WCB (Aço Carbono)
Vedação especial do Selo Mecânico/Anel O’ring através de elastômeros (borrachas) em Viton ou EPDM e “faces” em Carbeto de Silício ou Tungstênio
Vedação através de Gaxetas
Montagem com motor a prova de explosão
Montagem Mancal x Base x Luva Elástica

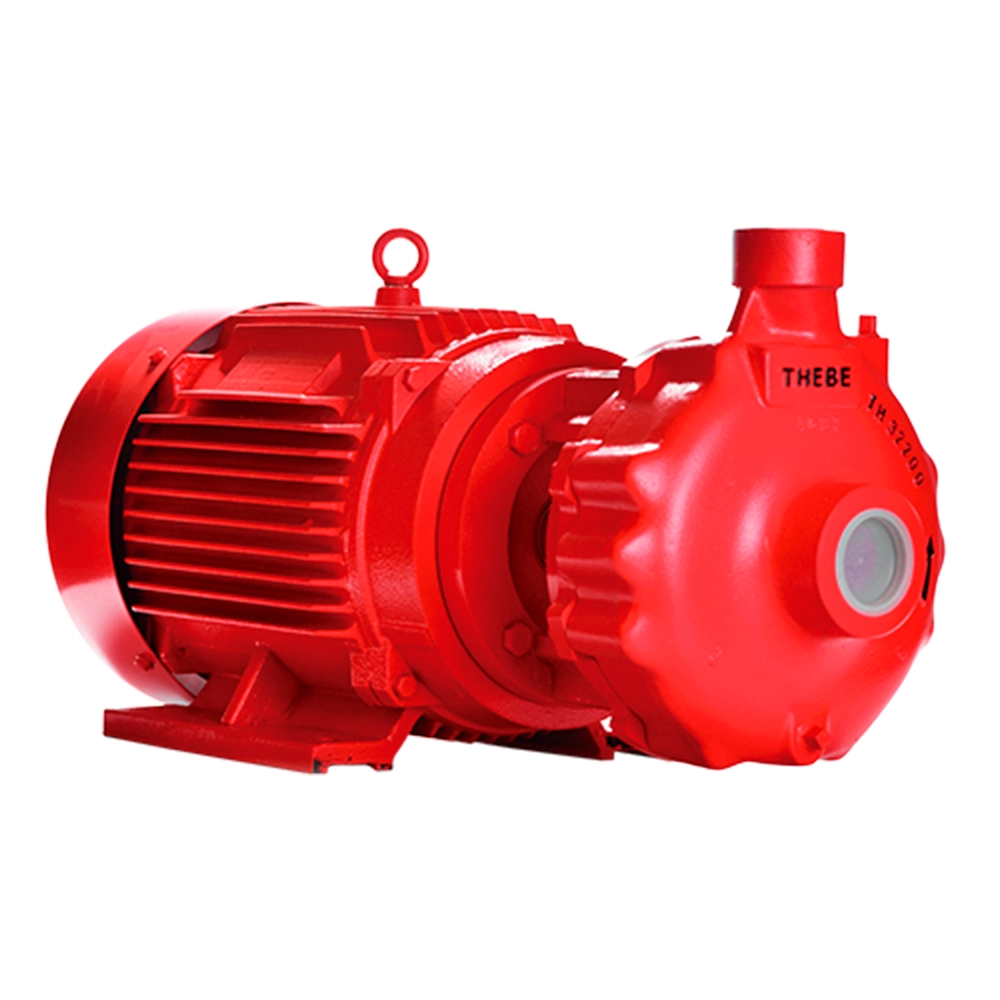

Pintura na cor vermelho Munsell para combate a incêndio

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)											ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		1	2	3	4	5	6	7	8	9	10	11
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-32/125.1	110			12,5	10,1	5,5							5,4
TH-32/125.1	110	1,5 cv											5,4
TH-32/125.1	113			13,2	10,9	7,5							5,7
TH-32/125.1	113	1,5 cv											5,7
TH-32/125.1	118				12,3	9,6	5,0						6,2
TH-32/125.1	118	1,5 cv											6,2
TH-32/125.1	124					14,0	11,7	8,3					6,8
TH-32/125.1	124	1,5 cv											6,8
TH-32/125.1	127					14,9	12,6	9,8	5,5				7,3
TH-32/125.1	127	1,5 cv											7,3
TH-32/125.1	134						14,8	12,4	9,6	5,3			8,2
TH-32/125.1	134	1,5 cv											8,2
TH-32/125.1	140						16,3	14,3	12,0	9,1	4,1		9,1
TH-32/125.1	140	1,5 cv											9,1
TH-32/125.1	144						17,1	15,5	13,3	10,8	7,3		9,7
TH-32/125.1	144	1,5 cv											9,7

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)										ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		2	3	4	5	6	7	8	9	10	11
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-32/125	108			13,7	8,8							5,5
TH-32/125	108	1,5 cv										5,5
TH-32/125	113			15,6	11,1							5,9
TH-32/125	113	1,5 cv										5,9
TH-32/125	119				13,9	7,3						6,3
TH-32/125	119	1,5 cv										6,3
TH-32/125	122				15,8	10,7						6,7
TH-32/125	122	1,5 cv										6,7
TH-32/125	129					16,0	10,9					7,6
TH-32/125	129	1,5 cv										7,6
TH-32/125	134						15,8	10,7				8,4
TH-32/125	134	1,5 cv										8,4
TH-32/125	139						19,2	15,9	9,5			9,3
TH-32/125	139	1,5 cv										9,3

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)														ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		2	3	4	5	6	7	8	9	10	11	12	13	14	15
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-32/160.1	138			13,4	11,9	10,2	7,9	3,2								8,2
TH-32/160.1	138	1,5 cv														8,2
TH-32/160.1	145				13,7	12,2	10,4	8,2	4,6							9,3
TH-32/160.1	145	1,5 cv														9,3
TH-32/160.1	150				14,9	13,6	12,0	9,9	7,3	3,4						10,1
TH-32/160.1	150	1,5 cv														10,1
TH-32/160.1	157				16,0	14,8	13,4	11,7	9,8	7,3	2,3					11,1
TH-32/160.1	157	1,5 cv														11,1
TH-32/160.1	162				16,8	15,6	14,4	12,8	11,1	9,0	5,2					11,8
TH-32/160.1	162	1,5 cv														11,8
TH-32/160.1	169					16,9	15,7	14,4	12,9	11,1	9,0	6,2				12,9
TH-32/160.1	169	1,5 cv														12,9
TH-32/160.1	176					18,1	16,9	15,8	14,5	12,8	11,3	9,3	5,8	0,4		14,0
TH-32/160.1	176	1,5 cv														14,0

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
		VAZÃO / FLOW RATE / CAUDAL [m³/h]
TH-32/160	148			14,3	13,2	12,0	10,5	8,7	4,7									10,2
TH-32/160	148	1,5 cv																10,2
TH-32/160	154			15,5	14,6	13,5	12,2	10,7	8,5	3,7								11,1
TH-32/160	154	1,5 cv																11,1
TH-32/160	162				16,4	15,5	14,3	12,9	11,5	9,6	4,6							12,2
TH-32/160	162	1,5 cv																12,2
TH-32/160	169				17,9	17,0	16,1	14,9	13,6	12,1	10,0	6,5						13,4
TH-32/160	169	1,5 cv																13,4
TH-32/160	176					18,7	17,8	16,8	15,7	14,4	12,7	10,8	7,5					14,6
TH-32/160	176	1,5 cv																14,6

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [mm]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-32/200	Ø178			19,5	17,6	15,4	13,1	10,6	5,4									14,2
TH-32/200	Ø178			2,0 cv		1,5 cv												14,2
TH-32/200	Ø186				20,9	19,2	17,3	15,2	12,7	9,6								16,0
TH-32/200	Ø186				2,0 cv					1,5 cv								16,0
TH-32/200	Ø192					21,7	20,1	18,1	16,3	14,1	11,0	5,8						17,3
TH-32/200	Ø192					3,0 cv		2,0 cv										17,3
TH-32/200	Ø202							22,9	21,5	19,8	17,8	15,7	13,5	10,1				19,7
TH-32/200	Ø202							3,0 cv					2,0 cv					19,7
TH-32/200	Ø209								23,9	22,5	20,9	19,0	17,1	15,0	12,2	8,2		21,3
TH-32/200	Ø209								3,0 cv						2,0 cv			21,3

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		58	60	62	64	66	68	70	72	74	76	78	80	85	90	95	100	105	110	115	120	125	130	135
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-32/250.1	210		37,1	35,5	34,0	32,4	30,8	29,2	27,6	24,9	22,1	19,4	4,1												80,2
TH-32/250.1	210		20,0 cv						15,0 cv			12,5 cv													80,2
TH-32/250.1	220							37,4	35,8	34,2	32,6	31,0	29,4	21,9											88,2
TH-32/250.1	220							20,0 cv																	88,2
TH-32/250.1	229										40,5	39,2	37,8	33,8	28,5	19,7									96,6
TH-32/250.1	229										25,0 cv				20,0 cv										96,6
TH-32/250.1	238													41,3	37,3	33,4	26,3	14,4							105,2
TH-32/250.1	238													30,0 cv	25,0 cv			20,0 cv							105,2
TH-32/250.1	248															44,0	40,6	36,4	30,7	20,8					116,9
TH-32/250.1	248															40,0 cv	30,0 cv			25,0 cv					116,9
TH-32/250.1	260																	48,8	44,8	40,7	36,6	29,2	23,2		131,3
TH-32/250.1	260																	40,0 cv				30,0 cv			131,3

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		58	60	62	64	66	68	70	72	74	76	78	80	85	90	95	100	105	110	115	120	125	130	135
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-32/250	213		52,9	51,4	49,9	48,4	46,8	44,9	43,0	40,9	38,4	35,9	32,5	19,3											86,4
TH-32/250	213		25,0 cv						20,0 cv					15,0 cv											86,4
TH-32/250	220					54,1	52,6	51,2	49,7	48,0	46,1	44,2	42,1	35,5	25,2										92,6
TH-32/250	220					25,0 cv								20,0 cv											92,6
TH-32/250	230									56,4	54,9	53,4	51,9	47,5	42,3	35,1	23,1								101,4
TH-32/250	230									30,0 cv					25,0 cv		20,0 cv								101,4
TH-32/250	238												59,2	55,4	51,4	46,7	40,6	32,3							109,4
TH-32/250	238												40,0 cv		30,0 cv			25,0 cv							109,4
TH-32/250	249														62,0	58,1	54,0	49,2	43,2	35,5	21,2				120,4
TH-32/250	249														40,0 cv					30,0 cv	25,0 cv				120,4
TH-32/250	260																	61,9	58,5	54,1	49,2	42,9	32,8		134,6
TH-32/250	260																	50,0 cv		40,0 cv					134,6
