TH NORM – Série 100

THEBE

<a href="https://pumpsbrasil.com.br/categoria/bomba-normalizada/" rel="tag">BOMBA NORMALIZADA</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-monoestagio/" rel="tag">BOMBA MONOESTÁGIO</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-de-incendio/" rel="tag">BOMBA DE INCÊNDIO</a>

TH NORM – Série 100

Residencial

Comercial

Industrial

Municipal

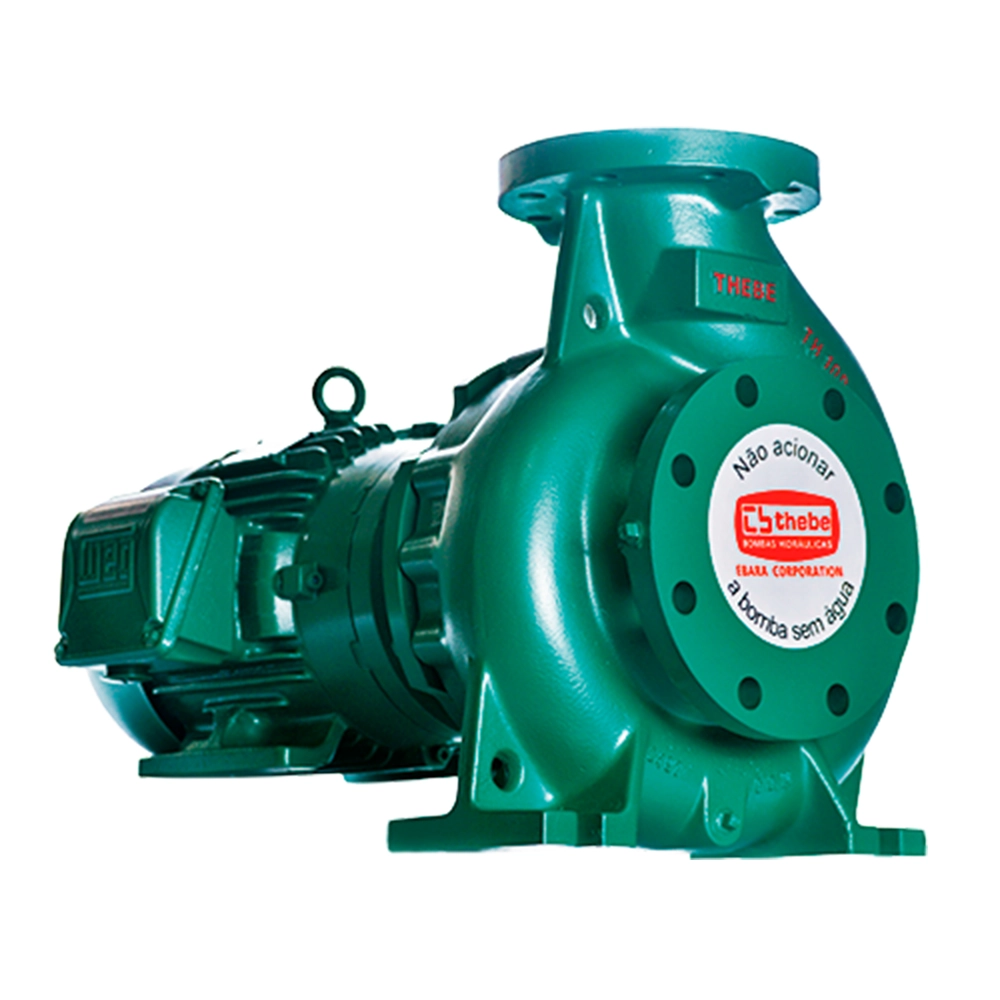

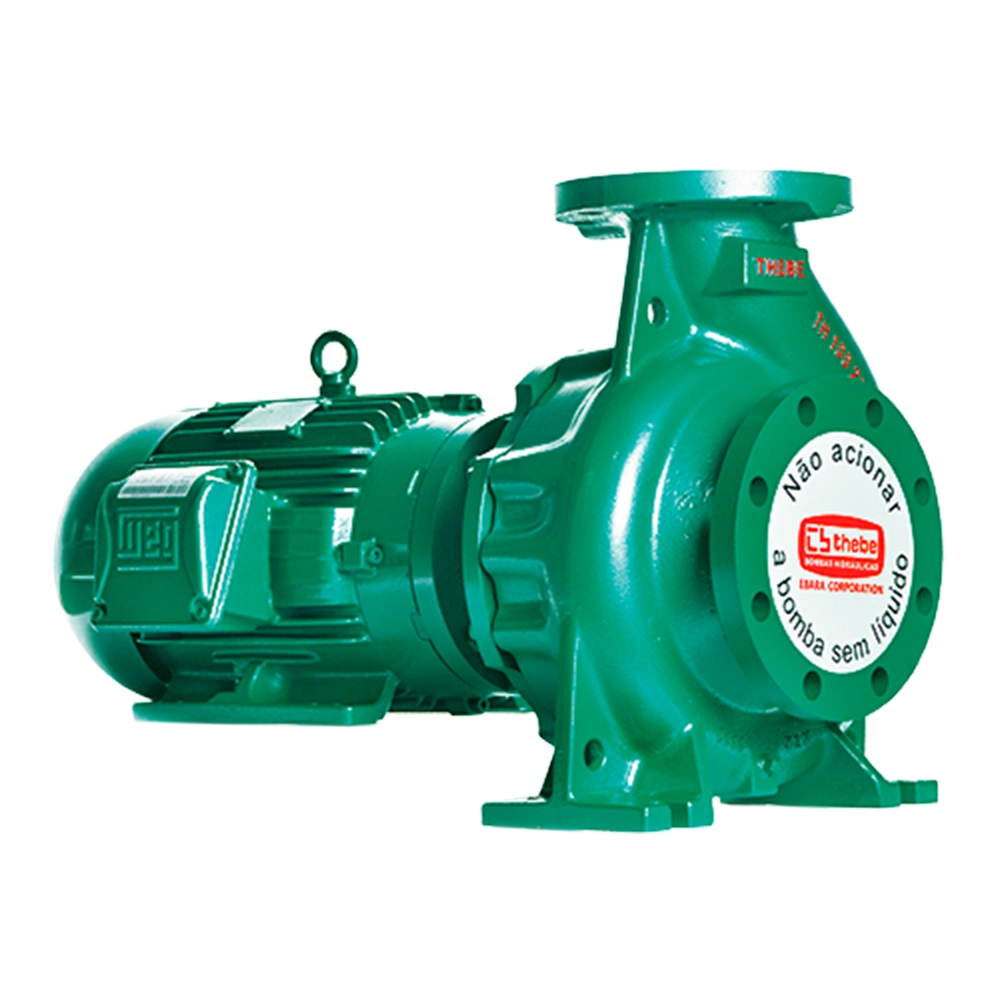

Motobombas centrífugas monoestágio normalizadas para água limpa.

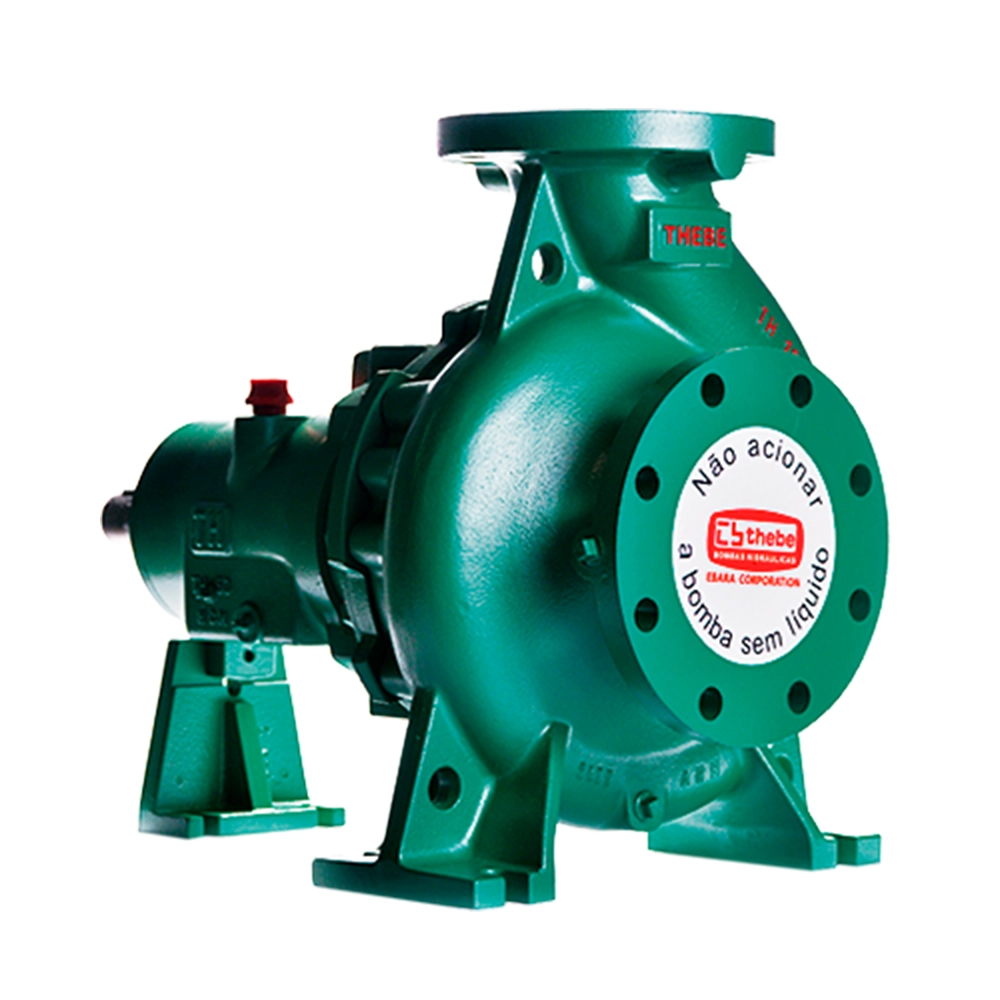

Projetadas sob norma dimensional DIN EN 22 858 (DIN 24256 / ISO 2858) para aplicações em água limpa, ideais para usos industriais, agrícolas, construção civil, e combate a incêndio. Disponíveis nas versões monobloco e mancalizada.

Descrição Geral

Cobertura Hidráulica

Materiais

Aplicações Gerais

Indústrias/Processos
Agricultura/Irrigação
Construção Civil
Abastecimento público de água
Saneamento
Sistema de refrigeração
Ar-condicionado
Combate a incêndio

Detalhes Técnicos do Produto

Monobloco ou Mancalizada (Conforme norma Dimensional DIN EN 22 858 (DIN 24256 / ISO 2858)
Motor Monofásico ou Trifásico em II Polos, 60Hz, 3500rpm ou IV Polos, 60Hz, 1750rpm
Bocais Flange conforme norma ANSI B16.1, Sucção 125mm x Recalque 100mm
Utilizada para água limpa até temperatura de 70ºC (Temperaturas superiores, consultar opções)
Vazão Máxima: 475,3m³/h; Vazão Mínima: 43,7m³/h
Pressão Máxima: 92,1mca; Pressão Mínima: 3,0mca

Especificações

Carcaça em ferro fundido GG-25
Rotor em ferro fundido GG-25
Intermediário/Suporte em ferro fundido GG-25
Anéis de desgaste em Ferro Nodular GGG-40
Anel O’ring de vedação da carcaça em Buna N
Selo mecânico: Faces em grafite e cerâmica
Mola em inox 304 e elastômero (borracha) em Buna N

Opções

Bocais Flange conforme norma DIN EN 1092-2/97
Fornecimento com contra flanges ANSI B16.1 ou DIN EN 1092-2/97 com rosca BSP ou NPT
Bomba inteira em Ferro Nodular (GGG-40)
Bomba Inteira em Aço Inox AISI 304 ou AISI 316
Bomba Inteira em Bronze
Bomba inteira em WCB (Aço Carbono)
Rotor em Ferro Nodular (GGG-40)
Rotor Inox (AISI 304 / AISI 316)
Rotor em Bronze
Rotor WCB (Aço Carbono)
Vedação especial do Selo Mecânico/Anel O’ring através de elastômeros (borrachas) em Viton ou EPDM e “faces” em Carbeto de Silício ou Tungstênio
Vedação através de Gaxetas
Montagem com motor a prova de explosão
Montagem Mancal x Base x Luva Elástica
Pintura na cor vermelho Munsell para combate a incêndio

TH 100-160:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)														ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		2	3	4	5	6	7	8	9	10	11	12	13	14	15
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-100/160	178/154		222,1	208,5	194,5	179,8	164,0	145,8	125,5	107,2	77,8					12,0
TH-100/160	178/154			7,5 cv			5,0 cv									12,0
TH-100/160	178/165			222,3	209,7	196,2	182,1	166,2	149,3	130,0	106,5	75,5				12,7
TH-100/160	178/165			7,5 cv												12,7
TH-100/160	185/168			231,6	223,3	212,3	199,3	184,1	168,0	146,3	123,3	100,1	68,0			13,5
TH-100/160	185/168			7,5 cv												13,5
TH-100/160	185				236,7	228,6	216,4	204,2	190,2	175,0	156,8	131,2	105,6	62,8		14,6
TH-100/160	185				10,0 cv								7,5 cv			14,6

TH 100-200:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																	ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-100/200	179		185,3	161,9	141,3	120,5	98,2	70,5											14,7
TH-100/200	179		10,0 cv					7,5 cv											14,7
TH-100/200	189			208,3	186,5	165,4	144,3	122,0	97,3	65,1									16,7
TH-100/200	189			12,5 cv			10,0 cv			7,5 cv									16,7
TH-100/200	197				219,9	204,6	183,1	156,3	134,4	110,7	84,7	43,7							18,2
TH-100/200	197				15,0 cv		12,5 cv			10,0 cv									18,2
TH-100/200	207						225,3	207,8	189,2	168,9	146,7	121,6	91,3	48,2					20,5
TH-100/200	207						20,0 cv	15,0 cv			12,5 cv								20,5
TH-100/200	219							248,3	237,3	223,6	209,3	188,6	165,7	141,0	110,9	82,3	4,0		23,0
TH-100/200	219							20,0 cv						15,0 cv	12,5 cv				23,0

TH 100-250:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [mm]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	31	32	33	34
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-100/250	216		225,4	214,7	204,1	192,0	178,8	165,3	150,4	135,8	119,7	99,1													22,8
TH-100/250	216		20,0 cv					15,0 cv				12,5 cv													22,8
TH-100/250	225				225,3	214,4	203,2	191,5	179,5	166,5	152,8	137,4	119,3	96,1											24,8
TH-100/250	225				20,0 cv								15,0 cv												24,8
TH-100/250	236					239,7	229,5	219,3	208,3	197,2	185,5	173,0	159,9	144,9	128,1	108,5	73,9								27,3
TH-100/250	236					25,0 cv			20,0 cv								15,0 cv								27,3
TH-100/250	247						252,2	242,7	233,3	223,6	213,1	202,6	191,3	179,3	166,7	152,2	136,6	117,7	91,6						29,7
TH-100/250	247						25,0 cv								20,0 cv										29,7
TH-100/250	257							261,1	252,4	243,7	234,9	225,2	215,4	205,5	194,1	182,6	170,2	156,1	140,8	122,4	97,6				31,9
TH-100/250	257							30,0 cv			25,0 cv								20,0 cv						31,9
TH-100/250	265								265,7	257,5	249,4	241,3	232,1	222,8	213,4	203,0	191,9	180,9	167,4	153,8	136,9	118,4	91,5		33,6
TH-100/250	265								30,0 cv							25,0 cv						20,0 cv			33,6

TH 100-315:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [mm]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		25	26	27	28	29	30	31	32	33	34	35	36	37	38	39	40	42	44	46	48	50	52	54
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-100/315	280	276,0	265,3	254,7	244,1	232,0	219,8	207,6	192,8	177,4	161,8	145,9	129,4	107,2											37,5
TH-100/315	280	40,0 cv					30,0 cv					25,0 cv													37,5
TH-100/315	293			290,6	281,1	271,7	262,2	251,6	241,0	230,3	218,3	206,0	193,2	178,3	163,4	144,2	122,2								41,3
TH-100/315	293			40,0 cv										30,0 cv			25,0 cv								41,3
TH-100/315	306					301,4	293,3	285,2	277,1	269,0	259,3	249,3	239,2	229,2	217,1	203,8	190,6	157,9	118,8						45,2
TH-100/315	306					50,0 cv					40,0 cv								30,0 cv						45,2
TH-100/315	320								321,2	313,0	304,9	296,7	288,5	279,3	269,8	260,3	250,8	228,2	203,3	174,1	134,4				49,8
TH-100/315	320								50,0 cv											40,0 cv					49,8
TH-100/315	332											335,0	327,0	319,0	311,1	303,1	295,1	274,5	253,3	229,4	204,5	175,3	138,9		53,8
TH-100/315	332											60,0 cv							50,0 cv				40,0 cv		53,8

TH 100-400:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		36	38	40	42	44	46	48	50	52	54	56	58	60	62	64	66	68	70	72	74	76	78	80
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-100/400	329	281,3	264,0	247,2	225,5	203,7	182,0	151,1	115,3																51,0
TH-100/400	329	60,0 cv	50,0 cv					40,0 cv																	51,0
TH-100/400	343			286,4	271,8	255,8	238,2	218,2	196,1	168,3	131,1														55,8
TH-100/400	343			60,0 cv					50,0 cv		40,0 cv														55,8
TH-100/400	358					292,8	279,7	266,6	250,4	234,1	213,4	189,8	159,5	109,7											60,8
TH-100/400	358					75,0 cv				60,0 cv			50,0 cv												60,8
TH-100/400	374							299,1	289,9	280,8	264,2	246,9	229,8	212,7	187,9	155,6	95,0								66,3
TH-100/400	374							75,0 cv						60,0 cv			50,0 cv								66,3
TH-100/400	389										309,4	297,7	286,1	273,5	258,3	243,2	222,9	200,0	169,4	112,5					72,5
TH-100/400	389										100 cv						75,0 cv			60,0 cv					72,5
TH-100/400	404														308,0	296,0	282,4	267,3	252,2	237,1	210,0	176,3	140,6		79,3
TH-100/400	404														100 cv							75,0 cv			79,3

TH 100-160:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																					ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50	52	54	56	58	60
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-100/160	178/154			370,6	357,2	341,7	325,7	309,1	292,0	268,2	244,4	215,8	185,8	147,2	101,8								46,1
TH-100/160	178/154			50,0 cv										40,0 cv									46,1
TH-100/160	178/164				381,0	365,7	350,4	333,6	316,1	297,9	277,4	256,3	231,4	203,8	171,7	126,2							49,1
TH-100/160	178/164				50,0 cv																		49,1
TH-100/160	185/167					387,0	372,9	355,5	342,9	328,2	311,1	289,3	267,1	240,6	208,6	174,6	136,0	79,4					52,0
TH-100/160	185/167					60,0 cv								50,0 cv									52,0
TH-100/160	185							416,6	403,0	389,3	374,2	359,2	347,9	331,8	307,6	281,7	253,6	222,6	191,7	147,8	91,5		59,0
TH-100/160	185							75,0 cv										60,0 cv					59,0

TH 100-200:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.á.)																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		28	30	32	34	36	38	40	42	44	46	48	50	52	54	56	58	60	65	70	75	80	85	90
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
TH-100/200	179	422,0	409,1	396,2	381,1	365,5	343,0	311,2	289,5	269,3	248,0	226,5	202,6	178,0	145,3	95,4									57,4
TH-100/200	179	100,0 cv			75 cv								60 cv												57,4
TH-100/200	189					430,5	413,0	395,6	377,6	359,1	340,5	320,4	300,1	278,6	255,8	231,5	204,7	174,1	40,1						65,1
TH-100/200	189					100 cv							75 cv												65,1
TH-100/200	197								432,9	419,8	406,7	391,3	373,8	356,3	329,7	299,0	277,1	255,8	195,3	109,6					71,0
TH-100/200	197								100 cv										75 cv						71,0
TH-100/200	207												457,8	441,2	424,6	407,8	389,9	372,0	323,9	269,6	204,0	92,6			80,7
TH-100/200	207												125 cv						100 cv						80,7
TH-100/200	219																	475,3	439,0	399,7	356,0	296,7	231,3	164,9	92,1
TH-100/200	219																	150 cv		125 cv		100 cv			92,1
