SÉRIE FIT PRO

Residencial

Comercial

Industrial

Municipal

Bombas centrífugas normalizadas e monoblocos para líquidos limpos ou turvos sem sólidos em suspensão

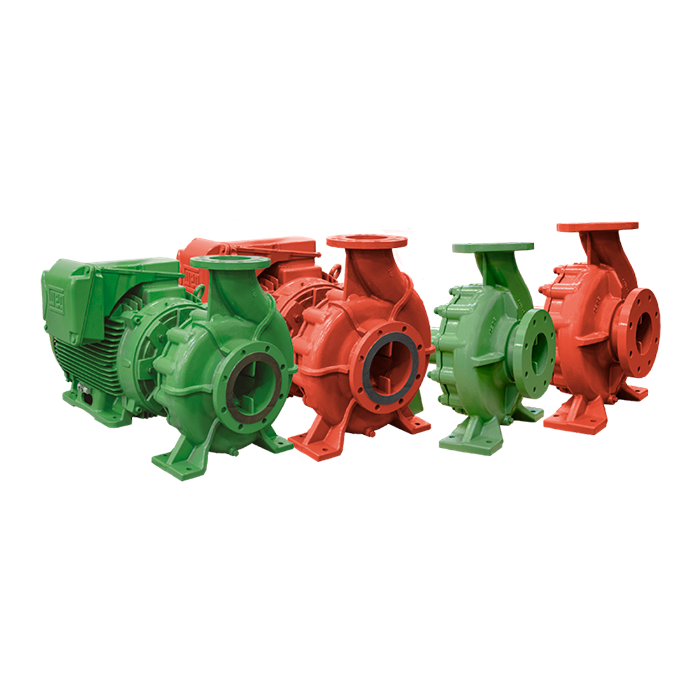

A linha SÉRIE FIT PRO se trata de bombas centrífugas horizontais monoestágio disponível em duas configurações — mancalizada (para acoplamento a motor separado) e monobloco (motobomba compacta com motor acoplado). Atende vazões de até ≈ 500 m³/h e altura manométrica de até ≈ 235 mca, com motorização de 20 a 150 cv em 2 ou 4 polos, 60 Hz. Sua construção back pull-out facilita a manutenção sem desmontar a tubulação, tornando-a uma solução versátil e de fácil operação para aplicações prediais, industriais, de irrigação e climatização.

Descrição Geral

Cobertura Hidráulica

Materiais

Especificação do Produto

MANCAL:
Bombas Centrífugas Horizontais Mancais, corpo espiral back pull-out bipartido, monoestágio, rotor fechado de fluxo radial, bocal de sucção e recalque flangeados, vedação do eixo através de bucha e selo mecânico, lubrificação do mancal de rolamentos através de óleo; atendendo as especificações técnicas da norma ISO 5199, dimensões conforme norma DIN EN 733.

MONOBLOCO:
Motobombas Centrífugas Horizontais, corpo espiral back pull-out bipartido, monoestágio, rotor fechado de fluxo radial, bocais de sucção e recalque flangeados, vedação do eixo através de bucha e selo mecânico.

Aplicações

Abastecimento de água;
Ar condicionado;
Instalações prediais e industriais;
Sistemas de refrigeração;
Irrigação;
Indústrias em geral.

Aplicações especiais

Para bombeamento de água acima de 70 °C, utilizar selo mecânico de Viton®;
Para fluidos com características diferentes da especificação padrão, consultar a fábrica.

Detalhes Técnicos do Produto

Tipo: bomba centrífuga horizontal, monoestágio, rotor fechado de fluxo radial, corpo espiral back pull-out bipartido.
Versões:
Mancalizada (MANC): conforme especificações técnicas da ISO 5199 e dimensões conforme DIN EN 733; lubrificação do mancal de rolamentos com óleo.
Monobloco (F): motobomba com motor acoplado diretamente.
Bocais: sucção e recalque flangeados conforme DIN EN 1092-2/97.
Diâmetros disponíveis: sucção 2.1/2″ a 8″; recalque 2″ a 6″.
Vedação do eixo: bucha e selo mecânico (bucha em aço inox AISI 304).
Sistema back pull-out: permite a retirada do conjunto bombeador sem desmontar o caracol e a tubulação.
Motor elétrico: WEG IP-55, 2 polos (≈ 3.500 rpm) ou 4 polos (≈ 1.750 rpm), 60 Hz, trifásico, de 20 a 150 cv conforme o modelo.
Altura máxima de sucção: 7 a 8 mca conforme o modelo.
Fluido: água a 25 °C ao nível do mar (referência da tabela de seleção); líquidos limpos ou turvos, sem sólidos em suspensão; temperatura máxima 70 °C com selo padrão (acima disso, utilizar Viton®).

Especificações

Componente	Material
Caracol (corpo espiral)	Ferro fundido GG-20
Rotor	Ferro fundido GG-20
Tampa de pressão / intermediário	Ferro fundido GG-20
Bucha do selo mecânico	Aço inox AISI 304
Selo mecânico (padrão)	Aço inox AISI 304 / Buna N / Grafite / Cerâmica

Opções

Selo mecânico: EPDM, Viton®, buna N carbeto de silício, EPDM carbeto de silício, Viton® carbeto de silício.

MODELO	Potência (cv)	Ø Sucção (pol.)	Ø Recalque (pol.)	Ø Rotor (mm)	Altura máxima sem vazão (m.c.a.)	Trifásico	CARACTERÍSTICAS HIDRÁULICAS																						Pressão máxima sem vazão (m.c.a.)
							Altura Manométrica Total (m.c.a.)
							52	54	56	58	60	65	70	75	80	85	90	95	100	105	110	115	120	125	130	135	140	145
							Vazão em m³/h para água a 25 °C, ao nível do mar
125-100-250 F	75	5	4	205	8	X	*	289	282	274	266	244	220	193	160	114													87
125-100-250 F	75	5	4	205	8	X		60 cv																					87
	100	5	4	220	8	X	*	*	*	*	*	306	287	265	241	215	184	145	83,8										102
	100	5	4	220	8	X						100 cv					75 cv												102
	125	5	4	235	8	X	*	*	*	*	*	*	*	324	306	287	266	242	215	182	137								115
	125	5	4	235	8	X								125 cv			100 cv												115
	150	5	4	250	8	X	*	*	*	*	*	*	*	*	*	348	331	312	292	269	244	215	178	127					129
	150	5	4	250	8	X										150 cv			125 cv			100 cv							129

MODELO	Potência (cv)	Ø Sucção (pol.)	Ø Recalque (pol.)	Ø Rotor (mm)	Altura máxima sem vazão (m.c.a.)	Trifásico	CARACTERÍSTICAS HIDRÁULICAS																						Pressão máxima sem vazão (m.c.a.)
							Altura Manométrica Total (m.c.a.)
							100	110	120	130	140	145	150	155	160	165	170	175	180	185	190	195	200	205	210	215	220	225
							Vazão em m³/h para água a 25 °C, ao nível do mar
065-050-315 F	60	2 1/2	2	268	8	X	*	81,7	75,2	67,4	56,8	48,7	31,6																152
								60 cv			50 cv
	75	2 1/2	2	282	8	X	*	*	*	83	75	70,6	65,6	59,8	52,4	40													168
										75 cv			60 cv
	100	2 1/2	2	310	8	X	*	*	*	*	*	*	*	*	94,9	91,1	87,1	82,8	77,9	72,4	65,8	56,9	40,3						203
															100 cv				75 cv
	125	2 1/2	2	324	8	X	*	*	*	*	*	*	*	*	*	*	*	*	100	96,6	92,4	87,7	82,3	75,8	67,7	56,9	39,9		222
																			125 cv			100 cv			75 cv
080-065-315 F	75	3	2 1/2	265	8	X	125	117	107	93	66,2	38,6																	148
							75 cv			60 cv
	100	3	2 1/2	282	8	X		*	*	128	118	111	104	93,3	78,9	54,9													169
										100 cv			75 cv
	125	3	2 1/2	308	8	X	*	*	*	*	*	*	152	148	144	139	134	128	120	112	101	85,5	62,6						205
													125 cv					100 cv
	150	3	2 1/2	324	8	X	*	*	*	*	*	*	*	*	*	*	162	158	153	147	141	135	128	119	109	96,2	79,1	50,5	227
																	150 cv				125 cv					100 cv
100-080-315 F	100	4	3	268	7	X	177	165	150	131	101	78,1																	150
							100 cv				75 cv
	150	4	3	280	7	X	*	223	210	195	175	162	148	129	103	58,7													167
								150 cv			125 cv			100 cv

Não utilize a motobomba na faixa com asteriscos (*).

Motor WEG IP-55, 2 polos, 60 Hz. Para bombeamento de água acima de 70 °C, utilize selo mecânico de Viton®.

Dados hidráulicos, com motor de linha e frequência indicados. Modelo F e mancalizada (MANC): bocais flangeados conforme Norma DIN EN 1092-2/97. Obs.: Certifique-se de que o NPSHd da instalação está de acordo com o NPSHr do produto.

TABELA DE SELEÇÃO 4 POLOS:

MODELO	Potência (cv)	Ø Sucção (pol.)	Ø Recalque (pol.)	Ø Rotor (mm)	Altura máxima sem vazão (m.c.a.)	Trifásico	CARACTERÍSTICAS HIDRÁULICAS																						Pressão máxima sem vazão (m.c.a.)
							Altura Manométrica Total (m.c.a.)
							2	3	4	5	6	7	8	9	10	12	14	16	18	20	22	24	26	28	30	32	34	36
							Vazão em m³/h para água a 25 °C, ao nível do mar
150-125-250 F/MANC	20	6	5	235	7	X	*	*	*	*	*	*	*	*	*	*	*	*	*	205	183	156	117						29
	20	6	5	235	7	X														20 cv									29
	25	6	5	255	7	X	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	235	215	189	156	102			34
	25	6	5	255	7	X																25 cv			20 cv				34
	30	6	5	265	7	X	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	239	216	187	147	71	37
	30	6	5	265	7	X																		30 cv			25 cv		37
200-150-250 F/MANC	40	8	6	245	7	X	*	*	*	*	*	*	*	*	*	*	*	*	446	405	353	285	192						29
	40	8	6	245	7	X													40 cv			30 cv							29
	50	8	6	265	7	X	*	*	*	*	*	*	*	*	*	*	*	*	*	500	466	425	375	311	228				34
	50	8	6	265	7	X														50 cv			40 cv						34

MODELO	Potência (cv)	Ø Sucção (pol.)	Ø Recalque (pol.)	Ø Rotor (mm)	Altura máxima sem vazão (m.c.a.)	Trifásico	CARACTERÍSTICAS HIDRÁULICAS																						Pressão máxima sem vazão (m.c.a.)
							Altura Manométrica Total (m.c.a.)
							8	12	16	20	24	26	28	30	32	34	36	38	40	42	44	46	48	50	52	54	56	58
							Vazão em m³/h para água a 25 °C, ao nível do mar
125-100-315 F/MANC	20	5	4	268	8	X	*	*	*	*	*	*	*	137	123	105	81,3												39
														20 cv
	25	5	4	282	8	X	*	*	*	*	*	*	*	*	154	142	128	111	87,4	34,3									43
															25 cv			20 cv
	30	5	4	298	8	X	*	*	*	*	*	*	*	*	*	*	166	154	140	125	105	76,3							48
																	30 cv			25 cv
	40	5	4	324	8	X	*	*	*	*	*	*	*	*	*	*	*	*	*	190	179	167	154	139	122	98,3	52,2		57
																				40 cv				30 cv
150-125-315 F/MANC	25	6	5	260	7	X	*	*	*	*	181	169	155	136	109														34
											25 cv		20 cv
	30	6	5	292	7	X	*	*	*	*	*	*	*	*	216	205	191	175	153	119									44
															30 cv
	40	6	5	308	7	X	*	*	*	*	*	*	*	*	*	*	*	226	213	198	179	154	108						50
																		40 cv				30 cv
	50	6	5	324	7	X	*	*	*	*	*	*	*	*	*	*	*	*	*	*	237	223	207	187	159	101			56
																					50 cv			40 cv

Não utilize a motobomba na faixa com asteriscos (*).

Motor WEG IP-55, 4 polos, 60 Hz. Para bombeamento de água acima de 70 °C, utilize selo mecânico de Viton®.

Dados hidráulicos, com motor de linha e frequência indicados. Modelo F e mancalizada (MANC): bocais flangeados conforme Norma DIN EN 1092-2/97. Obs.: certifique-se de que o NPSHd da instalação está de acordo com o NPSHr do produto.

MODELO	Potência (cv)	Ø Sucção (pol.)	Ø Recalque (pol.)	Ø Rotor (mm)	Altura máxima sem vazão (m.c.a.)	Triásico	CARACTERÍSTICAS HIDRÁULICAS																						Pressão máxima sem vazão (m.c.a.)
							Altura Manométrica Total (m.c.a.)
							8	12	16	20	24	26	28	30	32	34	36	38	40	42	44	46	48	50	52	54	56	58
							Vazão em m³/h para água a 25 °C, ao nível do mar
200-150-315 F/MANC	40	8	6	260	8	X	*	*	*	*	345	306	254	167															32
200-150-315 F/MANC	40	8	6	260	8	X					40 CV																		32
200-150-315 F/MANC	50	8	6	276	8	X	*	*	*	*	407	381	349	309	255	166													36
200-150-315 F/MANC	50	8	6	276	8	X					50 cv			40 cv															36
200-150-315 F/MANC	60	8	6	292	8	X	*	*	*	*	*	*	*	437	404	365	316	247	105										42
200-150-315 F/MANC	60	8	6	292	8	X								60 cv			50 cv
200-150-315 F/MANC	75	8	6	308	8	X	*	*	*	*	*	*	*	*	480	452	419	381	334	271	164								42	46
200-150-315 F/MANC	75	8	6	308	8	X									75 cv			60 cv												46
200-150-315 F/MANC	100	8	6	324	8	X	*	*	*	*	*	*	*	*	*	*	*	505	486	464	440	411	377	355	279	191			56
200-150-315 F/MANC	100	8	6	324	8	X												100 cv				75 cv			60 cv				56

MODELO	Potência (cv)	Ø Sucção (pol.)	Ø Recalque (pol.)	Ø Rotor (mm)	Altura máxima de sucção (m.c.a.)	Trifásico	CARACTERÍSTICAS HIDRÁULICAS																						Pressão máxima sem vazão (m.c.a.)
							Altura Manométrica Total (m.c.a.)
							18	22	26	30	34	38	41	44	47	50	53	56	59	62	65	68	71	74	77	80	83	86
							Vazão em m³/h para água a 25 ºC, ao nível do mar
125-100-400 F/MANC	50	5	4	378	8	X	*	*	*	*	*	*	*	*	*	*	*	167	157	146	132	113	79,4						73
125-100-400 F/MANC																		50 cv			40 cv								73
125-100-400 F/MANC	60	5	4	406	8	X	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	152	137	116	76,3		85
125-100-400 F/MANC																								60 cv					85
125-100-400 F/MANC	75	5	4	406	8	X	*	*	*	*	*	*	*	*	*	*	*	*	*		182	174	164	152	137	116	76,3		85
125-100-400 F/MANC																					75 cv			60 cv					85
150-125-400 F/MANC	50	6	5	346	8	X	*	*	*	*	*	*	*	*	*	225	209	178	132										61
150-125-400 F/MANC																50 cv													61
150-125-400 F/MANC	60	6	5	366	8	X	*	*	*	*	*	*	*	*	*	*	*	*	223	195	157	83,6							70
150-125-400 F/MANC																			60 cv		50 cv								70
150-125-400 F/MANC	75	6	5	386	8	X	*	*	*	*	*	*	*	*	*	*	*	*	*	269	249	227	202	170	124				80
150-125-400 F/MANC																				75 cv				60 cv					80
150-125-400 F/MANC	100	6	5	406	8	X	*	*	*	*	*	*	*	*	*	*	*	*	*	320	304	287	268	248	225	198	164	114	88
150-125-400 F/MANC																				100 cv						75 cv			88
200-150-400 F/MANC	75	8	6	332	8	X	*	*	*	412	384	353	325	294	257	210	137												55
200-150-400 F/MANC										75 cv
200-150-400 F/MANC	100	8	6	360	8	X	*	*	*	*	*	*		470	441	408	373	333	284	221	99,3								55	67
200-150-400 F/MANC														100 cv					75 cv											67
200-150-400 F/MANC	125	8	6	386	8	X	*	*	*	*	*	*	*	*	*	*	482	453	421	387	348	302	243	150					76
200-150-400 F/MANC																	125 cv				100 cv								76
200-150-400 F/MANC	150	8	6	406	8	X	*	*	*	*	*	*	*	*	*	*	*	*	*	517	490	460	428	391	350	300	237	137	88
200-150-400 F/MANC																				150 cv			125 cv				100 cv		88
