S500
<a href="https://pumpsbrasil.com.br/categoria/bomba-submersa/" rel="tag">BOMBA SUBMERSA</a>
S500
Residencial
Comercial
Industrial
Municipal

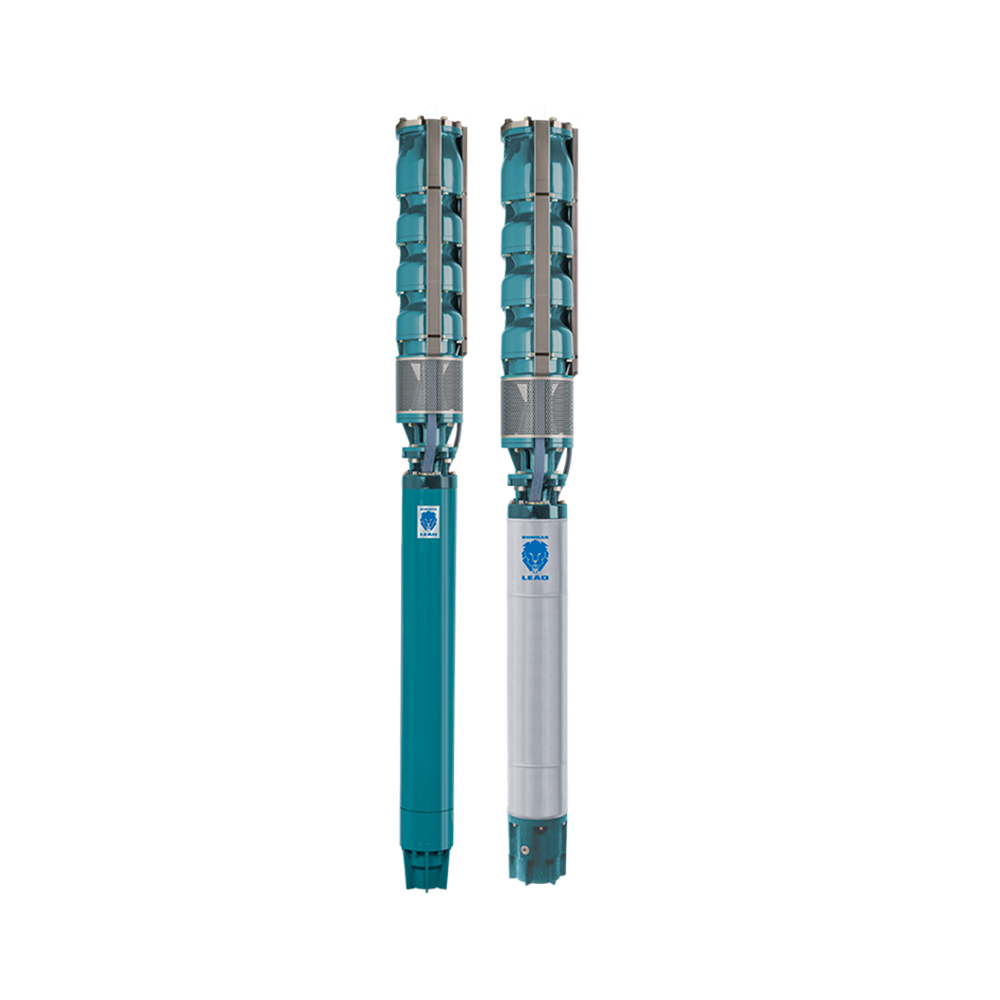

Motobombas Submersas 12″.
Motobomba submersa acoplada em motor elétrico lubrificado a água projetado para operar dentro d’água em grandes profundidades.
Aplicações Gerais
- Bombeamento de águas subterrâneas, cujas principais aplicações são: irrigação, sistema de abastecimento municipal, civil, industrial e mineração.
Detalhes Técnicos
- Indicado para poços tubulares com diâmetro interno mínimo de 12”;
- Sua forma construtiva é do tipo centrífuga multiestágio de fluxo semiaxial, com válvula de retenção incorporada no bocal de recalque, mancais de borracha e rotores equilibrados dinâmica e hidraulicamente o que garantem a máxima confiabilidade do produto;
- Possui bocal de saída de 8” com rosca NPT, corpo da válvula, estágios e sucção de ferro fundido com proteção de Cataforese, eixo, filtro de sucção e rotores fechados semiaxiais de aço inox;
- Motor elétrico submersível rebobinável, trifásicos, 2 polos, 60 Hz, com grau de proteção IP-68, lubrificados com emulsão atóxica a base de água;
- Temperatura máxima de operação:
- S901: 40 °C
- S910: 45 °C
- Número máximo de partidas por hora: 10.
| Modelo | Potência (cv) |
Estágios | Características Hidráulicas | ø mínimo do poço (pol.) |
ø Recalque (pol.) |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vazão (m³/h) | |||||||||||||||||
| 0 | 240 | 300 | 360 | 390 | 420 | 450 | 480 | 510 | 540 | 570 | 600 | 660 | |||||
| Altura manométrica (m.c.a.) | |||||||||||||||||
| S500-1901 | 115 | 1 | 80 | 60 | 53 | 49 | 47 | 45 | 43 | 41 | 39 | 36 | 32 | 28 | 17 | ||
| S500-2B 901 | 185 | 2 | 129 | 104 | 93 | 86 | 82 | 79 | 75 | 71 | 66 | 60 | 54 | 46 | 25 | 12″ | 8″ NPT |
| S500-2A 910 | 230 | 2 | 161 | 129 | 117 | 109 | 106 | 103 | 99 | 96 | 91 | 86 | 80 | 72 | 52 | ||
| S500-3 920 | 260 | 3 | 189 | 159 | 147 | 135 | 130 | 125 | 121 | 116 | 109 | 100 | 89 | 75 | – | ||
Para obter altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
| Modelo | Potência (cv) |
Estágios | Peso (kg) | ø mínimo do poço (pol.) |
ø Recalque (pol.) |
||
|---|---|---|---|---|---|---|---|
| Bombeador | Motor | Conjunto | |||||
| S500-1 901 | 115 | 1 | 148 | 278 | 426 | 12″ | 8″ NPT |
| S500-2B 901 | 185 | 2 | 188 | 385 | 573 | ||
| S500-2A 910 | 230 | 2 | 188 | 449 | 637 | ||
| S500-3 920 | 260 | 3 | 225 | 449 | 674 | ||
