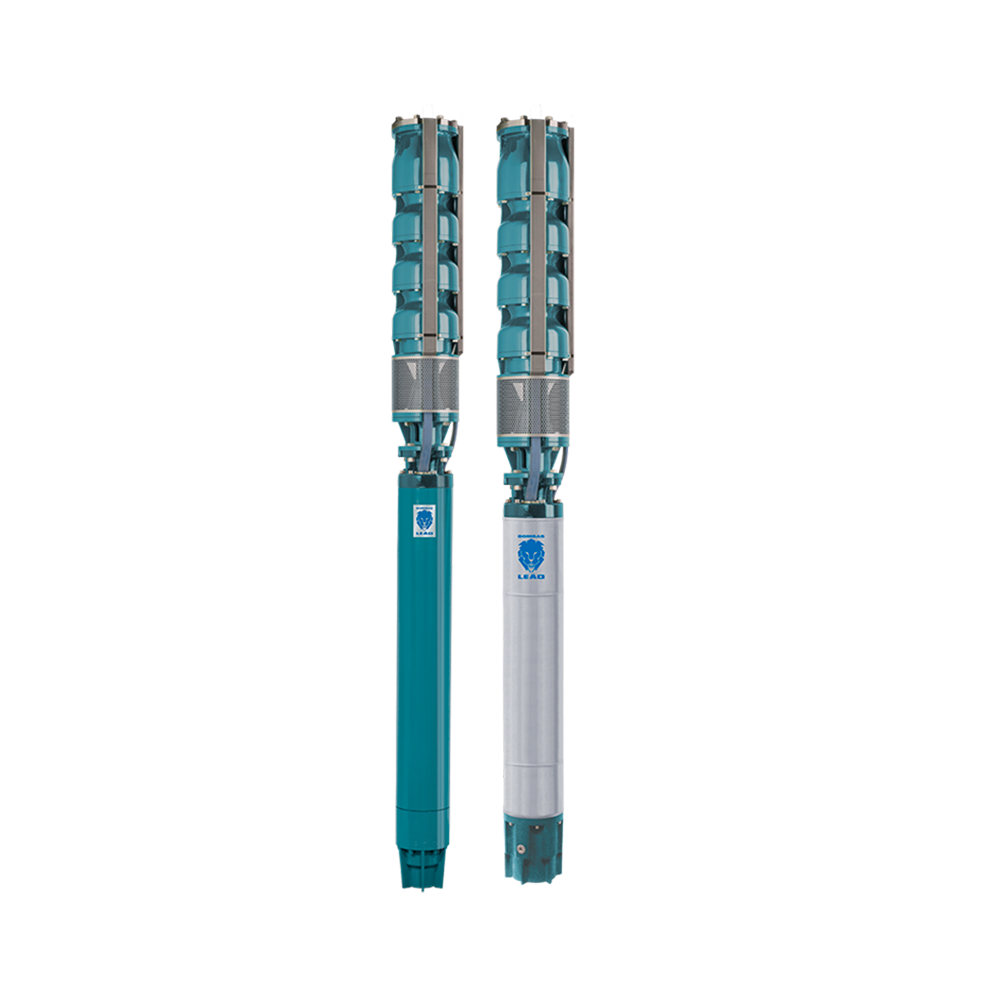

Motobombas Submersas 12″.
Motobomba submersa acoplada em motor elétrico lubrificado a água projetado para operar dentro d’água em grandes profundidades.
Aplicações Gerais
- Bombeamento de águas subterrâneas, cujas principais aplicações são: irrigação, sistema de abastecimento municipal, civil, industrial e mineração.
Detalhes Técnicos
- Indicado para poços tubulares com diâmetro interno mínimo de 12”;
- Sua forma construtiva é do tipo centrífuga multiestágio de fluxo semiaxial, com válvula de retenção incorporada no bocal de recalque, mancais de borracha e rotores equilibrados dinâmica e hidraulicamente o que garantem a máxima confiabilidade do produto;
- Possui bocal de saída de 8” com rosca NPT, corpo da válvula, estágios e sucção de ferro fundido com proteção de Cataforese, eixo, filtro de sucção e rotores fechados semiaxiais de aço inox;
- Motor elétrico submersível rebobinável, trifásicos, 2 polos, 60 Hz, com grau de proteção IP-68, lubrificados com emulsão atóxica a base de água;
- Temperatura máxima de operação:
- S901: 40 °C
- S910: 45 °C
- Número máximo de partidas por hora: 10.
| Modelo | Potência (cv) |
Estágios | Características Hidráulicas | ø mínimo do poço (pol.) |
ø Recalque (pol.) |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vazão (m³/h) | ||||||||||||||||
| 0 | 210 | 240 | 270 | 300 | 330 | 360 | 390 | 420 | 450 | 480 | 510 | |||||
| Altura manométrica (m.c.a.) | ||||||||||||||||
| S400-2C 901 | 165 | 2 | 138 | 119 | 115 | 109 | 104 | 97 | 90 | 82 | 73 | 63 | 52 | 40 | 12″ | 8″ NPT |
| S400-2B 901 | 185 | 2 | 150 | 129 | 125 | 120 | 115 | 109 | 102 | 94 | 85 | 76 | 65 | 53 | ||
| S400-2A 910 | 230 | 2 | 164 | 153 | 148 | 143 | 137 | 131 | 124 | 116 | 107 | 98 | 87 | 76 | ||
| S400-3 910 | 260 | 3 | 232 | 201 | 197 | 191 | 184 | 175 | 165 | 153 | 140 | 126 | 108 | 87 | ||
Para obter altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
| Modelo | Potência (cv) |
Estágios | Peso (kg) | ø mínimo do poço (pol.) |
ø Recalque (pol.) |
||
|---|---|---|---|---|---|---|---|
| Bombeador | Motor | Conjunto | |||||
| S400-2C 901 | 165 | 2 | 192 | 350 | 542 | 12″ | 8″ NPT |
| S400-2B 901 | 185 | 2 | 192 | 385 | 577 | ||
| S400-2A 910 | 230 | 2 | 192 | 449 | 641 | ||
| S400-3 910 | 260 | 3 | 231 | 449 | 680 | ||
