Motobombas Submersas 10″.

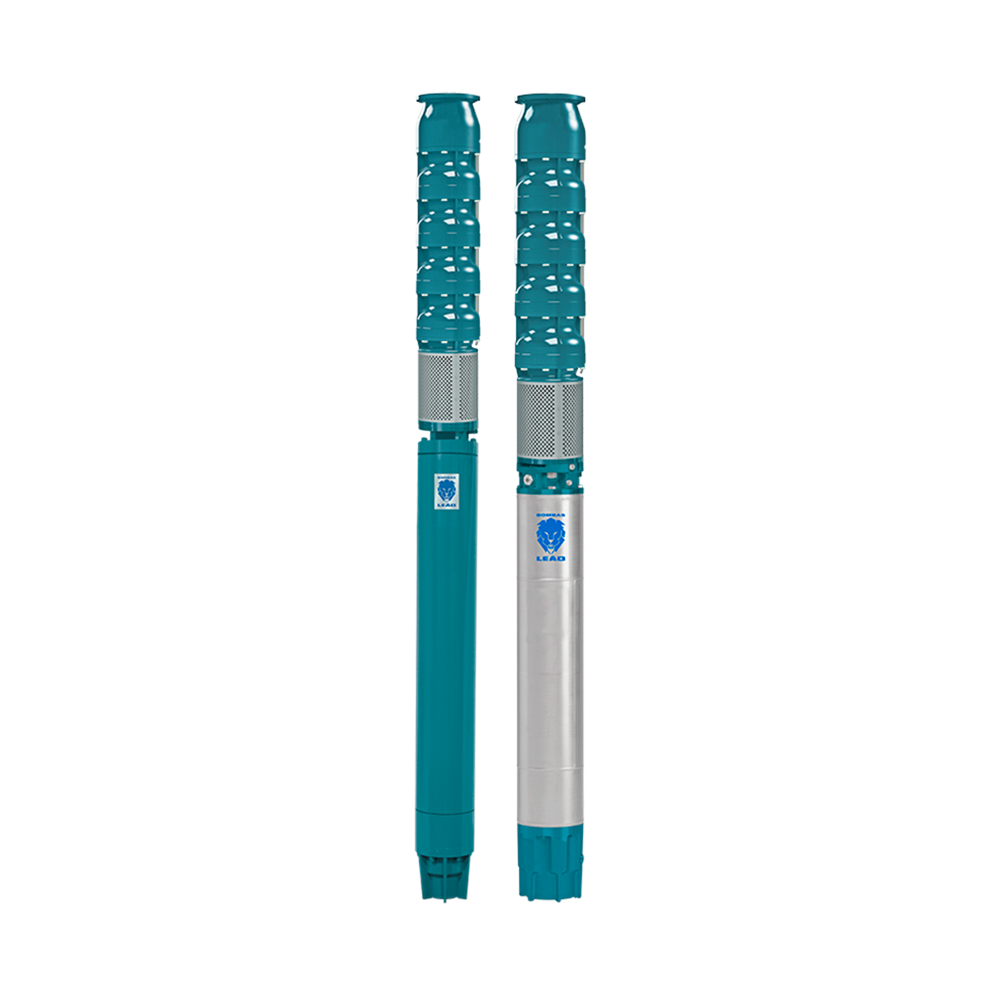

Motobomba submersa acoplada em motor elétrico lubrificado a água projetado para operar dentro d’água em grandes profundidades.
Aplicações Gerais
- Bombeamento de águas subterrâneas, cujas principais aplicações são: irrigação, sistema de abastecimento municipal, civil, industrial e mineração.
Detalhes Técnicos
- Indicado para poços tubulares com diâmetro interno mínimo de 10”;
- Sua forma construtiva é do tipo centrífuga multiestágio de fluxo semiaxial, com válvula de retenção incorporada no bocal de recalque, mancais de borracha e rotores equilibrados dinâmica e hidraulicamente o que garantem a máxima confiabilidade do produto;
- Possui bocal de saída de 6” com rosca BSP, corpo da válvula, estágios e sucção de ferro fundido com proteção de Cataforese, eixo, filtro de sucção e rotores fechados semiaxiais de aço inox;
- Motor elétrico submersível rebobinável, trifásicos, 2 polos, 60 Hz, com grau de proteção IP-68, lubrificados com emulsão atóxica a base de água;
- Temperatura máxima de operação:
- S901: 40 °C
- S910: 45 °C
- Número máximo de partidas por hora: 10.
| Modelo | Potência (cv) |
Estágios | Características Hidráulicas | Peso (kg) |
ø mínimo do poço (pol.) |
ø Recalque (pol.) |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vazão (m³/h) | Bom- beador |
Motor | Conj. | ||||||||||||||||
| 0 | 120 | 180 | 210 | 240 | 270 | 300 | 330 | 360 | 390 | 420 | 456 | ||||||||
| Altura manométrica (m.c.a.) | |||||||||||||||||||
| S300 | 120 | 2 | 110 | 95 | 89 | 86 | 83 | 79 | 75 | 71 | 66 | 60 | 52 | 40 | 101 | 278 | 379 | ||
| 145 | 2 | 120 | 107 | 100 | 97 | 94 | 90 | 86 | 82 | 78 | 73 | 67 | 57 | 101 | 350 | 451 | |||
| 175 | 3 | 162 | 142 | 134 | 130 | 126 | 121 | 115 | 108 | 101 | 92 | 82 | 66 | 126 | 350 | 476 | 10″ | 6″ BSP | |
| 200 | 3 | 174 | 152 | 144 | 140 | 137 | 134 | 130 | 124 | 118 | 110 | 100 | 86 | 126 | 385 | 511 | |||
| 250 | 4 | 216 | 192 | 181 | 175 | 170 | 163 | 156 | 147 | 137 | 125 | 112 | 91 | 170 | 449 | 619 | |||
Para obter altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
