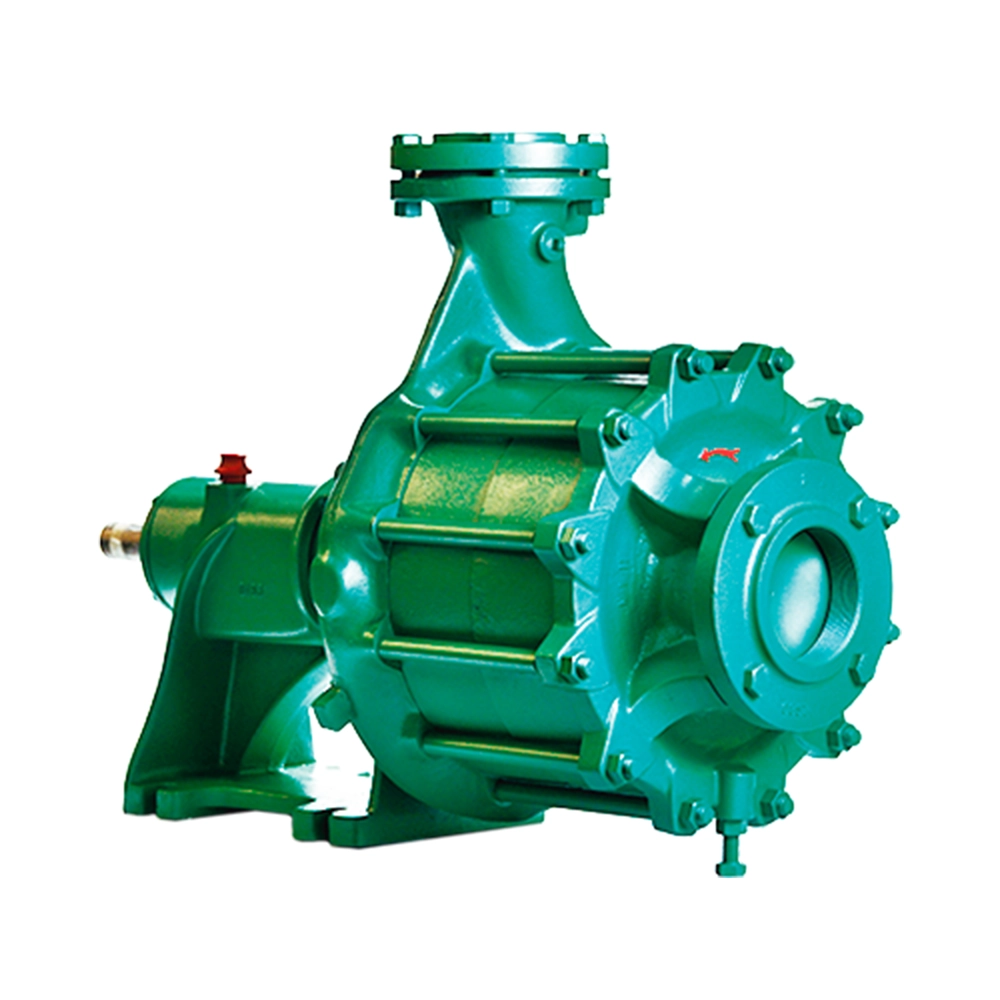

RL-33/2/3/4
<a href="https://pumpsbrasil.com.br/categoria/bomba-multiestagio-horizontal/" rel="tag">BOMBA MULTIESTÁGIO HORIZONTAL</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-de-incendio/" rel="tag">BOMBA DE INCÊNDIO</a>
RL-33/2/3/4
Residencial
Comercial
Industrial
Municipal
Motobombas multiestágios para água limpa.
Projetada para aplicação em água limpa, ideal para usos agrícolas, construção civil, em processos industriais, abastecimento público de água e combate a incêndio. Disponível na versão mancal.
Aplicações Gerais
- Agricultura/Irrigação
- Construção civil
- Indústrias/ Processos
- Abastecimento público de água
- Acoplamento através de cardã
- Combate a incêndio
Detalhes Técnicos do Produto
- Mancalizada com rolamentos lubrificados a óleo
- Rotação IV Polos, 60Hz, 1750rpm
- Bocais Flange com contra flange para rosca BSP, Sucção 4″ x Recalque 3″
- Utilizada para água limpa
- RL-33/2
- Vazão Máxima: 157,5m³/h; Vazão Mínima: 6,8m³/h
- Pressão Máxima: 81,6mca; Pressão Mínima: 28,0mca
- Montagem com 2 estágios (rotores)
- RL-33/3
- Vazão Máxima: 160,5m³/h; Vazão Mínima: 6,5m³/h
- Pressão Máxima: 116,9mca; Pressão Mínima: 40,0mca
- Montagem com 3 estágios (rotores)
- RL-33/4
- Vazão Máxima: 157,7m³/h; Vazão Mínima: 6,9m³/h
- Pressão Máxima: 141,7mca; Pressão Mínima: 54,0mca
- Montagem com 4 estágios (rotores)
Especificações
- Carcaça em ferro fundido GG-25
- Intermediário e tampa de sucção em ferro fundido GG-20
- Suporte em ferro fundido GG-20
- Estágio em ferro fundido GG-20
- Difusor em ferro nodular GGG-40
- Rotores em ferro fundido GG-20
- Anéis O’ring de vedação em Buna N
- Gaxeta Graflex
Opções
- Vedação através de Selo Mecânico com faces em grafite e cerâmica, mola em inox 304 e elastômero (borracha) em Buna N
- Vedação especial do Selo Mecânico/Anel O’ring através de elastômeros (borrachas) em Viton ou EPDM e “faces” em Carbeto de Silício ou Tungstênio
- Bomba inteira em Ferro Nodular (GGG-40)
- Bomba Inteira em Aço Inox AISI 304 ou AISI 316
- Bomba Inteira em Bronze
- Bomba inteira em WCB (Aço Carbono)
- Rotor em Ferro Nodular (GGG-40)
- Rotor Inox (AISI 304 / AISI 316)
- Rotor em Bronze
- Rotor WCB (Aço Carbono)
- Montagem Mancal x Base x Luva Elástica
- Montagem com motor a prova de explosão
- Pintura na cor vermelho Munsell para combate a incêndio
CURVAS RL 33 – 2:
| MODELO MODEL MODELO |
ESTÁGIOS STAGES ETAPAS |
ROTOR IMPELLER IMPULSOR (mm) |
SUCÇÃO SUCTION ASPIRACIÓN BSP |
RECALQUE DISCHARGE DESCARGA BSP |
ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.a.) | ALTURA MÁXIMA SHUT-OFF |
||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 26 | 28 | 30 | 32 | 34 | 36 | 38 | 40 | 42 | 44 | 46 | 48 | 50 | 52 | 54 | 56 | 58 | 60 | 65 | 70 | 75 | 80 | 85 | ||||||
| Vazão / Flow Rate / Caudal (m³/h) | ||||||||||||||||||||||||||||
| RL-33/2 | 2 | 210 | 4″ | 3″ | 120,0 | 115,2 | 110,4 | 103,7 | 96,9 | 89,4 | 79,9 | 70,3 | 58,5 | 46,3 | 31,1 | 6,8 | 50,7 | |||||||||||
| RL-33/2 | 2 | 210 | 4″ | 3″ | 20 cv | 15 cv | 12,5 cv | 50,7 | ||||||||||||||||||||
| RL-33/2 | 2 | 230 | 4″ | 3″ | 125,7 | 120,5 | 115,4 | 109,5 | 103,4 | 96,9 | 89,7 | 81,8 | 73,2 | 62,8 | 50,8 | 35,6 | 14,2 | 54,8 | ||||||||||
| RL-33/2 | 2 | 230 | 4″ | 3″ | 25 cv | 20 cv | 15 cv | 54,8 | ||||||||||||||||||||
| RL-33/2 | 2 | 250 | 4″ | 3″ | 131,6 | 126,4 | 120,9 | 115,3 | 109,8 | 103,2 | 96,6 | 90,1 | 82,1 | 73,8 | 65,4 | 54,1 | 41,4 | 21,6 | 59,0 | |||||||||
| RL-33/2 | 2 | 250 | 4″ | 3″ | 25 cv | 20 cv | 59,0 | |||||||||||||||||||||
| RL-33/2 | 2 | 270 | 4″ | 3″ | 139,5 | 134,9 | 130,3 | 125,6 | 120,3 | 115,0 | 109,6 | 103,4 | 97,2 | 90,2 | 82,8 | 74,4 | 65,2 | 53,7 | 64,5 | |||||||||
| RL-33/2 | 2 | 270 | 4″ | 3″ | 30 cv | 25 cv | 20cv | 64,5 | ||||||||||||||||||||
| RL-33/2 | 2 | 290 | 4″ | 3″ | 146,0 | 142,1 | 137,9 | 133,7 | 129,5 | 124,6 | 119,6 | 114,6 | 109,6 | 103,2 | 96,9 | 90,6 | 82,7 | 59,0 | 0,3 | 70,0 | ||||||||
| RL-33/2 | 2 | 290 | 4″ | 3″ | 40 cv | 30 cv | 25 cv | 70,0 | ||||||||||||||||||||
| RL-33/2 | 2 | 310 | 4″ | 3″ | 152,0 | 148,1 | 144,1 | 140,1 | 136,1 | 131,4 | 126,7 | 122,0 | 116,9 | 111,3 | 105,6 | 88,9 | 67,3 | 26,9 | 75,9 | |||||||||
| RL-33/2 | 2 | 310 | 4″ | 3″ | 40 cv | 30 cv | 75,9 | |||||||||||||||||||||
| RL-33/2 | 2 | 330 | 4″ | 3″ | 157,5 | 153,8 | 149,9 | 145,8 | 141,7 | 137,6 | 132,9 | 128,1 | 123,2 | 109,3 | 93,5 | 72,6 | 37,7 | 81,6 | ||||||||||
| RL-33/2 | 2 | 330 | 4″ | 3″ | 50 cv | 40 cv | 30 cv | 81,6 | ||||||||||||||||||||
CURVAS RL 33 – 3:
| MODELO MODEL MODELO |
ESTÁGIOS STAGES ETAPAS |
ROTOR IMPELLER IMPULSOR (mm) |
SUCÇÃO SUCTION ASPIRACIÓN BSP |
RECALQUE DISCHARGE DESCARGA BSP |
ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.à.) | ALTURA MÁXIMA SHUT-OFF |
||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 42 | 44 | 46 | 48 | 50 | 52 | 54 | 56 | 58 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | ||||||
| Vazão / Flow Rate / Caudal (m³/h) | ||||||||||||||||||||||||||||
| RL-33/3 | 3 | 250 | 4″ | 3″ | 142,0 | 139,1 | 136,3 | 133,4 | 129,9 | 126,4 | 122,9 | 119,1 | 115,0 | 111,0 | 106,8 | 94,5 | 83,4 | 69,7 | 53,4 | 28,0 | 1,9 | 90,3 | ||||||
| 40 cv | 40 cv | |||||||||||||||||||||||||||
| RL-33/3 | 3 | 270 | 4″ | 3″ | 147,6 | 144,6 | 141,6 | 138,5 | 135,5 | 132,5 | 129,0 | 125,5 | 122,0 | 118,5 | 108,8 | 98,4 | 86,4 | 72,7 | 56,5 | 36,2 | 6,5 | 95,9 | ||||||
| 40 cv | 30 cv | |||||||||||||||||||||||||||
| RL-33/3 | 3 | 290 | 4″ | 3″ | 153,2 | 150,2 | 147,1 | 144,1 | 140,9 | 137,7 | 134,5 | 131,3 | 128,1 | 119,4 | 110,7 | 100,3 | 89,6 | 76,6 | 62,2 | 41,4 | 10,2 | 102,2 | ||||||
| 50 cv | 40 cv | 30 cv | ||||||||||||||||||||||||||
| RL-33/3 | 3 | 310 | 4″ | 3″ | 155,9 | 153,2 | 150,5 | 147,9 | 145,2 | 142,5 | 139,7 | 131,9 | 124,1 | 115,0 | 105,7 | 94,6 | 82,4 | 68,3 | 50,9 | 27,6 | 109,2 | |||||||
| 50 cv | 40 cv | |||||||||||||||||||||||||||
| RL-33/3 | 3 | 330 | 4″ | 3″ | 160,5 | 158,2 | 156,0 | 153,7 | 151,2 | 148,6 | 142,0 | 134,9 | 126,7 | 118,3 | 108,5 | 98,7 | 86,8 | 74,0 | 59,0 | 36,9 | 8,1 | 116,9 | ||||||
| 60 cv | 50 cv | 40 cv | ||||||||||||||||||||||||||
CURVAS RL 33 – 4:
| MODELO MODEL MODELO |
ESTÁGIOS STAGES ETAPAS |
ROTOR IMPELLER IMPULSOR (mm) |
SUCÇÃO SUCTION ASPIRACIÓN BSP |
RECALQUE DISCHARGE DESCARGA BSP |
ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.a.) | ALTURA MÁXIMA SHUT-OFF |
||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 54 | 56 | 58 | 60 | 62 | 64 | 66 | 68 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 135 | 140 | ||||||
| Vazão / Flow Rate / Caudal (m³/h) | ||||||||||||||||||||||||||||
| RL-33/4 | 4 | 250 | 4″ | 3″ | 140,9 | 138,6 | 136,4 | 134,2 | 131,9 | 129,7 | 127,2 | 124,6 | 121,9 | 115,3 | 108,4 | 100,2 | 91,9 | 82,2 | 71,4 | 59,0 | 44,4 | 24,9 | 119,8 | |||||
| 60 cv | 50 cv | 40 cv | ||||||||||||||||||||||||||
| RL-33/4 | 4 | 270 | 4″ | 3″ | 144,0 | 141,8 | 139,7 | 137,6 | 135,5 | 133,4 | 131,3 | 129,0 | 122,7 | 116,4 | 109,4 | 101,8 | 93,5 | 84,2 | 73,4 | 61,1 | 46,1 | 26,4 | 125,0 | |||||
| 60 cv | 50 cv | 40 cv | ||||||||||||||||||||||||||
| RL-33/4 | 4 | 290 | 4″ | 3″ | 148,7 | 146,8 | 145,0 | 143,1 | 141,0 | 138,9 | 136,8 | 134,7 | 129,5 | 123,4 | 117,0 | 110,7 | 102,8 | 94,7 | 85,8 | 74,8 | 63,1 | 47,9 | 28,4 | 1,2 | 130,2 | |||
| 60 cv | 50 cv | 40 cv | ||||||||||||||||||||||||||
| RL-33/4 | 4 | 310 | 4″ | 3″ | 153,4 | 151,5 | 149,6 | 147,7 | 145,7 | 143,8 | 141,9 | 137,1 | 131,4 | 125,7 | 119,9 | 112,8 | 105,7 | 97,7 | 88,8 | 78,5 | 66,9 | 52,3 | 33,6 | 6,9 | 136,1 | |||
| 75 cv | 60 cv | 50 cv | 40 cv | |||||||||||||||||||||||||
| RL-33/4 | 4 | 330 | 4″ | 3″ | 157,7 | 156,0 | 154,2 | 152,5 | 150,5 | 148,6 | 143,7 | 138,9 | 133,3 | 127,4 | 121,6 | 114,8 | 107,3 | 99,7 | 90,8 | 80,4 | 69,7 | 54,9 | 36,8 | 11,5 | 141,7 | |||
| 75 cv | 60 cv | 50 cv | 40 cv | |||||||||||||||||||||||||
