RL-20B
<a href="https://pumpsbrasil.com.br/categoria/bomba-monoestagio/" rel="tag">BOMBA MONOESTÁGIO</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-de-incendio/" rel="tag">BOMBA DE INCÊNDIO</a>
RL-20B
Residencial
Comercial
Industrial
Municipal
Motobombas monoestágio para água limpa.
Projetada para aplicação em água limpa, ideal para usos agrícolas, na construção civil, em processos industriais e combate a incêndio. Ela pode ser fornecida nas versões monobloco ou mancal.
Aplicações Gerais
- Agricultura/Irrigação
- Construção Civil
- Indústrias/Processos
- Sistema de refrigeração
- Acoplamento em motor a combustão
Detalhes Técnicos do Produto
- Monobloco ou Mancalizada
- Motor Monofásico ou Trifásico em II Polos 60Hz, 3500rpm

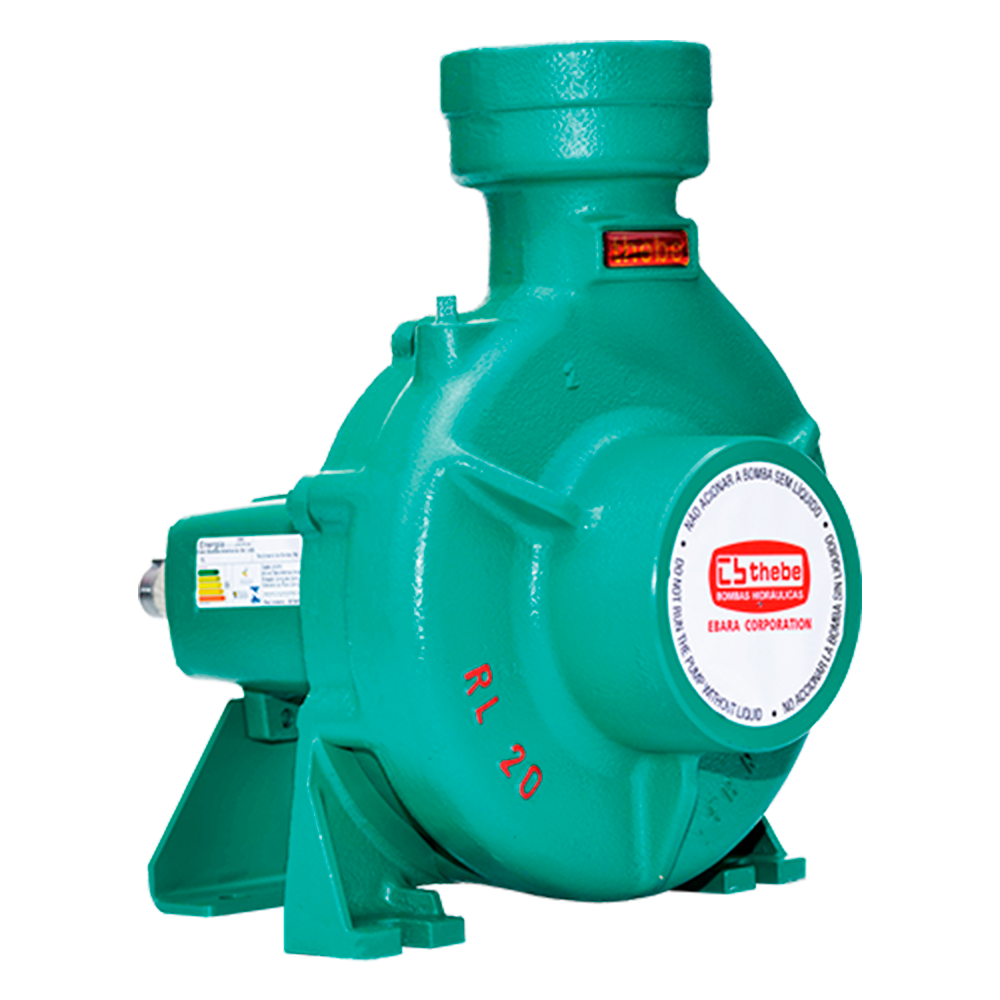

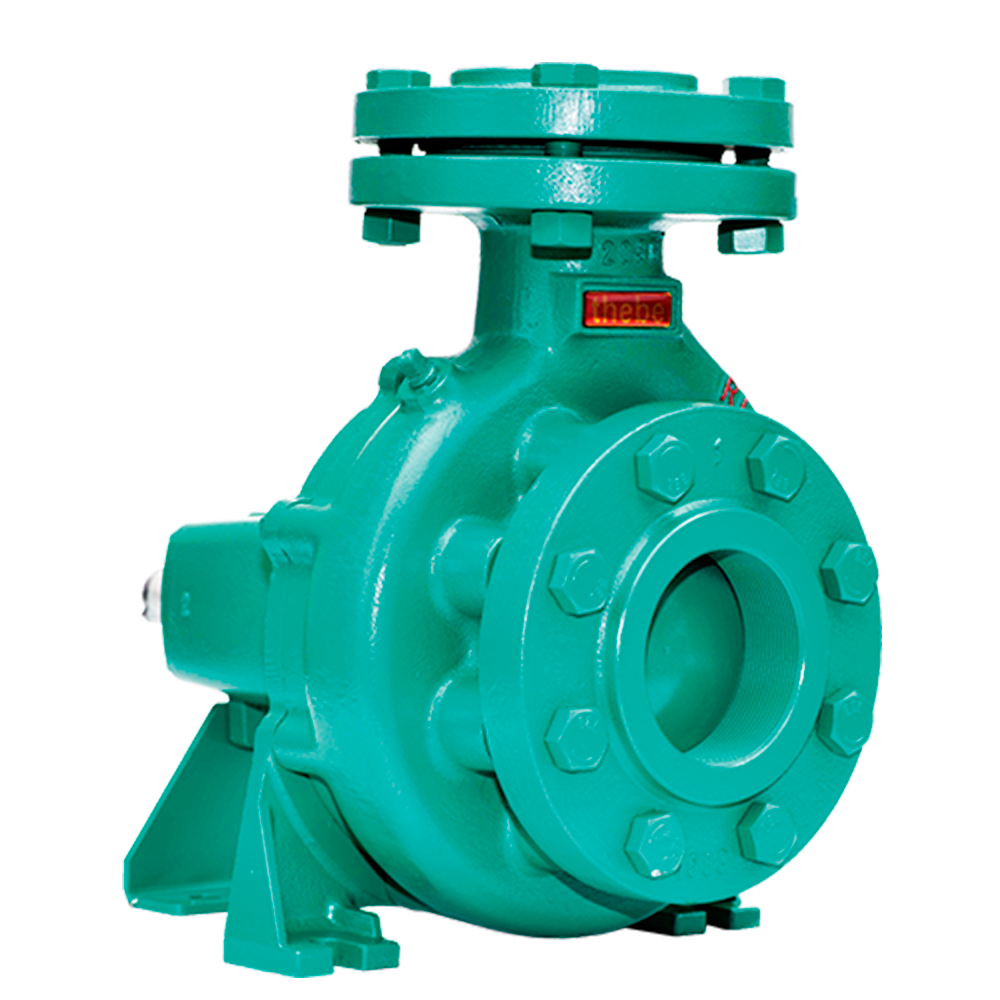

- Bocais com rosca BSP ou Flange conforme norma DIN EN 1092-2/97 PN 16 (acompanha contra flange para rosca BSP), Sucção 3″ x Recalque 2.1/2
- Utilizada para água limpa até temperatura de 70ºC (Temperaturas superiores, consultar opções)
- Vazão Máxima: 66,3m³/h; Vazão Mínima: 25,1m³/h
- Pressão Máxima: 80mca; Pressão Mínima: 30mca
Especificações
- Carcaça em ferro fundido GG-20
- Rotor em ferro fundido GG-20
- Intermediário em ferro fundido GG-20
- Anel O’ring de vedação da carcaça em Buna N
- Selo mecânico: Faces em grafite e cerâmica. Mola em inox 304 e elastômero (borracha) em Buna N
Opções
- Montagem Especial com rotor centrífugo fechado ou semiaberto
- Bomba inteira em Ferro Nodular (GGG-40)
- Bomba Inteira em Aço Inox AISI 304 ou AISI 316
- Bomba Inteira em Bronze
- Bomba inteira em WCB (Aço Carbono)
- Rotor em Ferro Nodular (GGG-40)
- Rotor Inox (AISI 304 / AISI 316)
- Rotor em Bronze
- Rotor WCB (Aço Carbono)
- Vedação especial do Selo Mecânico/Anel O’ring através de elastômeros (borrachas) em Viton ou EPDM e “faces” em Carbeto de Silício ou Tungstênio
- Vedação através de Gaxetas
- Bocais Flange conforme norma ANSI B16.1
- Bocais Rosca padrão NPT
- Montagem direta em motores combustão 3600rpm (diesel/gasolina)
- Montagem com motor a prova de explosão
- Montagem Mancal x Base x Luva Elástica

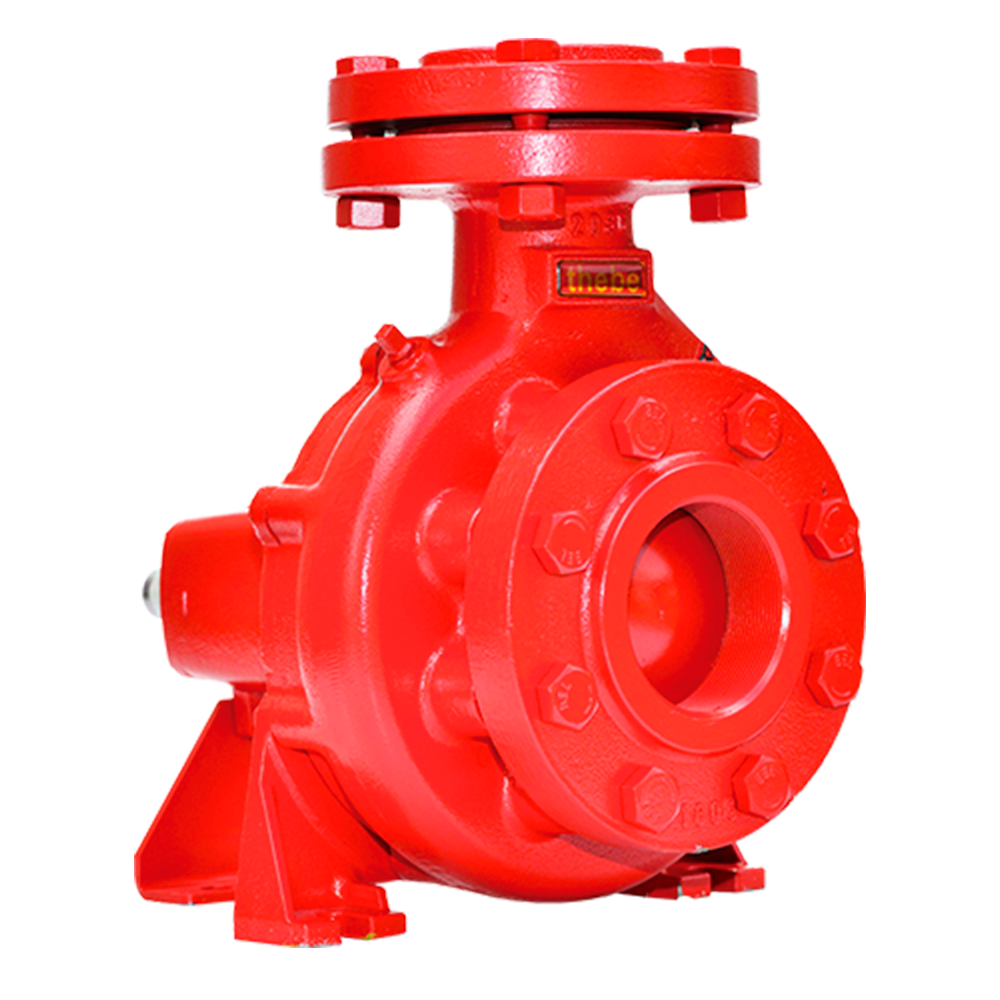

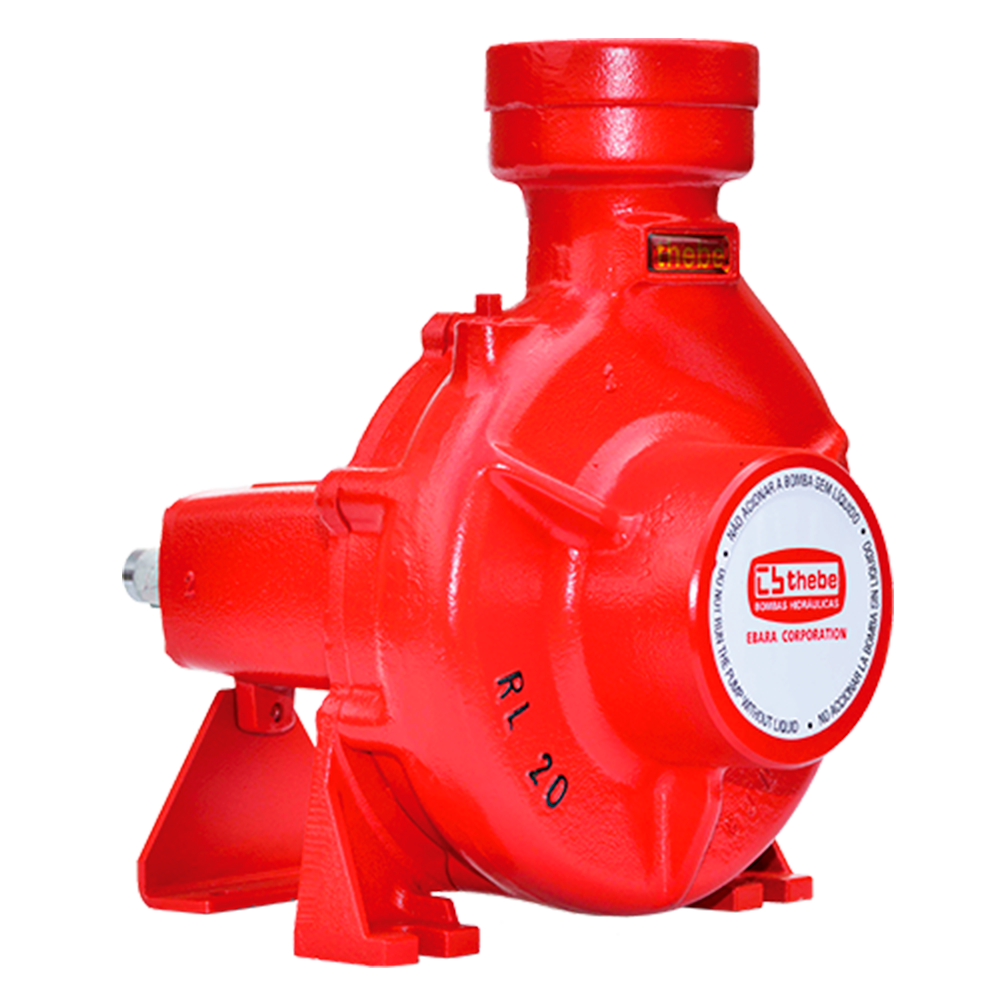

- Pintura na cor vermelho Munsell para combate a incêndio
| MODELO | CV | ESTÁGIOS | ROTOR (mm) | SUCÇÃO (pol) | RECALQUE (pol) | ALTURA MANOMÉTRICA (m.c.a.) | ALTURA MÁXIMA SHUT OFF |
||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 32 | 34 | 36 | 38 | 40 | 42 | 44 | 46 | 48 | 50 | 52 | 54 | 56 | 52 | 54 | 56 | 60 | 64 | 68 | 72 | 76 | 80 | |||||||
| VAZÃO (m³/h) | |||||||||||||||||||||||||||||
| RL-20B | 10.0 | 1 | 147 x 8 | 3″ | 2.1/2″ | 55,6 | 52,0 | 47,8 | 43,2 | 37,6 | 30,0 | 41,7 | |||||||||||||||||
| RL-20B | 10.0 | 1 | 157 x 8 | 3″ | 2.1/2″ | 40,5 | 34,3 | 25,2 | 48,8 | ||||||||||||||||||||
| RL-20B | 12.5 | 1 | 157 x 8 | 3″ | 2.1/2″ | 60,3 | 56,9 | 53,6 | 49,7 | 45,6 | 40,5 | 34,3 | 25,2 | 48,8 | |||||||||||||||
| RL-20B | 12.5 | 1 | 166 x 8 | 3″ | 2.1/2″ | 46,2 | 41,3 | 35,6 | 27,7 | 55,2 | |||||||||||||||||||
| RL-20B | 15.0 | 1 | 166 x 8 | 3″ | 2.1/2″ | 63,2 | 60,3 | 57,1 | 53,9 | 50,1 | 46,2 | 41,3 | 35,6 | 27,7 | 55,2 | ||||||||||||||
| RL-20B | 15.0 | 1 | 175 x 8 | 3″ | 2.1/2″ | 50,5 | 46,8 | 42,1 | 36,8 | 29,9 | 61,6 | ||||||||||||||||||
| RL-20B | 15.0 | 1 | 184 x 8 | 3″ | 2.1/2″ | 39,3 | 33,1 | 25,1 | 68,5 | ||||||||||||||||||||
| RL-20B | 20.0 | 1 | 184 x 8 | 3″ | 2.1/2″ | 66,3 | 63,4 | 58,9 | 54,0 | 49,0 | 44,2 | 39,3 | 33,1 | 25,1 | 68,5 | ||||||||||||||
| RL-20B | 20.0 | 1 | 192 x 8 | 3″ | 2.1/2″ | 55,4 | 51,2 | 46,3 | 34,6 | 75,3 | |||||||||||||||||||
| RL-20B | 20.0 | 1 | 200 x 8 | 3″ | 2.1/2″ | 43,1 | 25,7 | 81,2 | |||||||||||||||||||||
| RL-20B | 25.0 | 1 | 200 x 8 | 3″ | 2.1/2″ | 66,0 | 62,4 | 58,8 | 51,4 | 43,1 | 81,2 | ||||||||||||||||||
