RL-16
<a href="https://pumpsbrasil.com.br/categoria/bomba-monoestagio/" rel="tag">BOMBA MONOESTÁGIO</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-de-incendio/" rel="tag">BOMBA DE INCÊNDIO</a>
RL-16
Residencial
Comercial
Industrial
Municipal

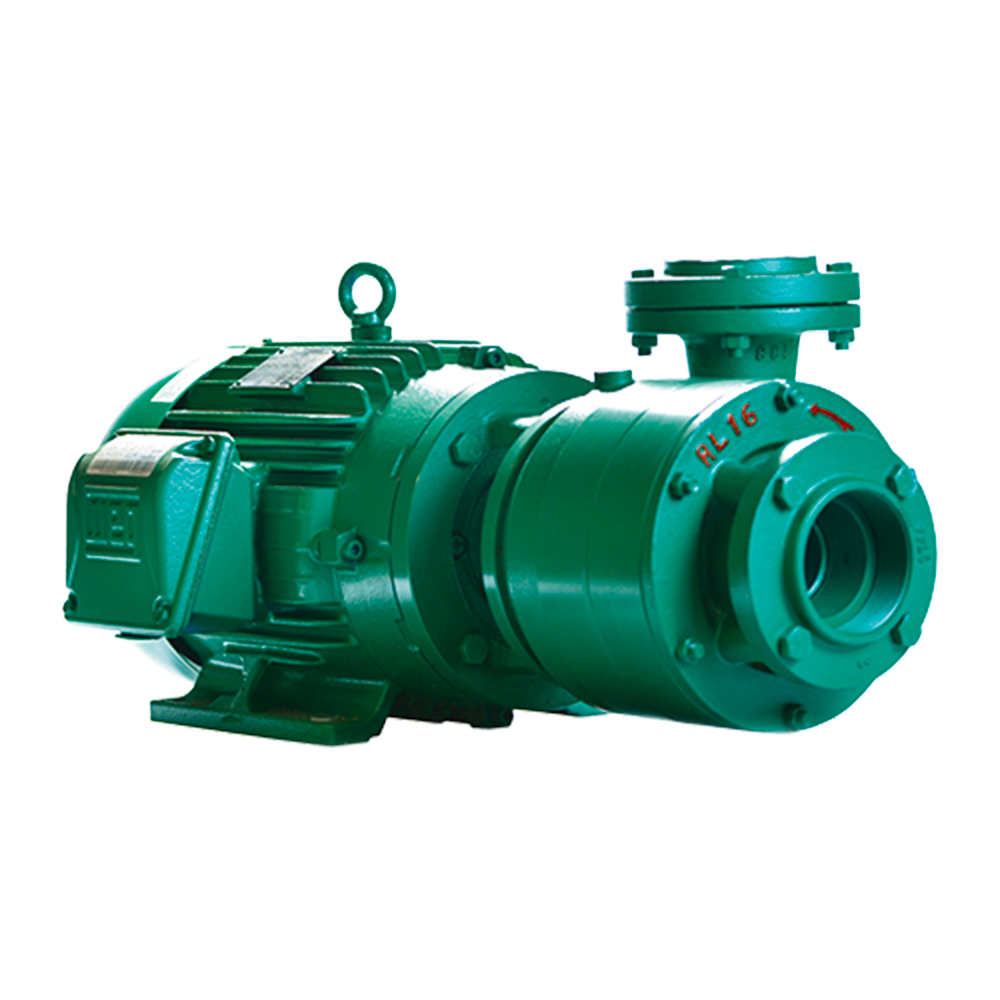

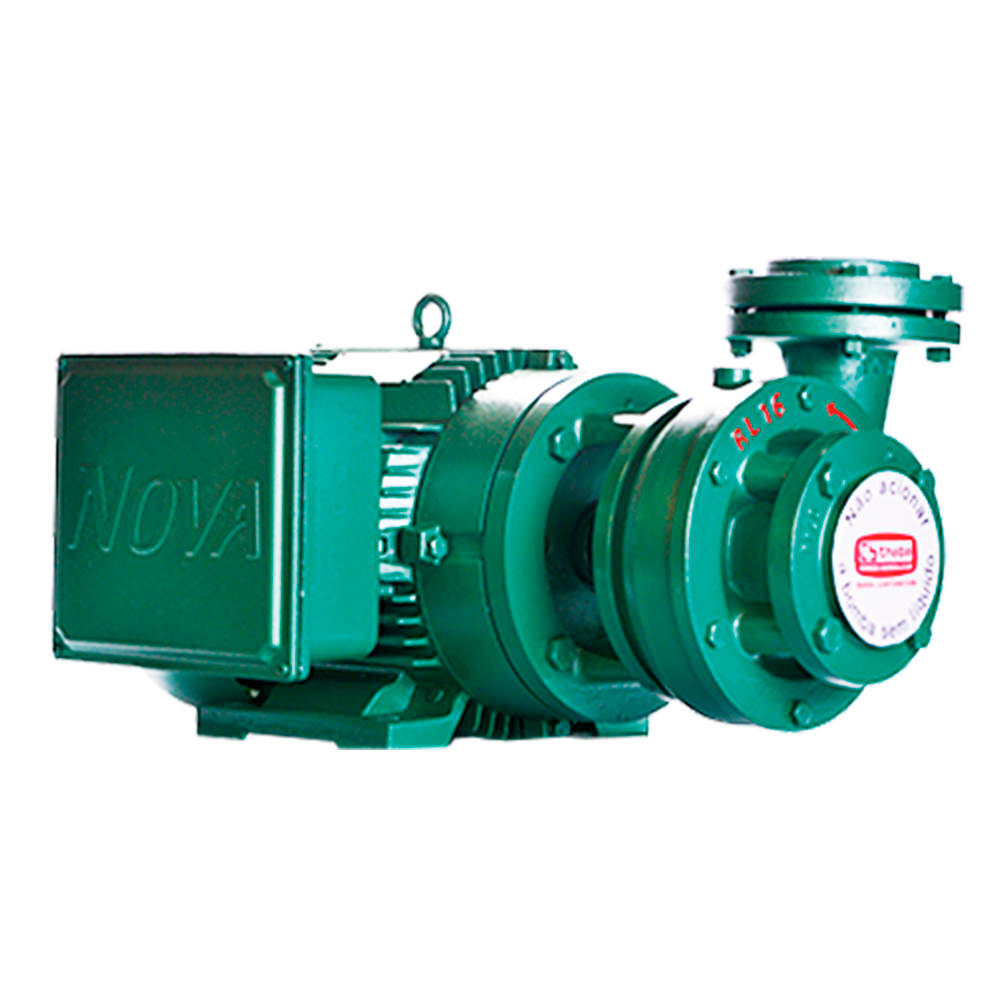

Motobombas monoestágio para água limpa ou água residual.
Projetada para aplicação em água limpa ou residual, ideal para usos agrícolas, na construção civil, em processos industriais. Disponível na versão com rotor fechado, indicada também para sistemas de combate a incêndio, e na versão com rotor semiaberto, adequada para o bombeamento de águas residuais e chorume. Ela pode ser fornecida nas versões monobloco ou mancal.
Aplicações Gerais
- Agricultura/Irrigação
- Construção Civil
- Indústrias/Processos
- Sistema de refrigeração
- Combate a incêndio (rotor fechado)
- Saneamento (rotor semiaberto)
- Água com sólidos não fibrosos (rotor semiaberto)
- Chorume (rotor semiaberto)
- Esgoto (rotor semiaberto)
Detalhes Técnicos do Produto
- Monobloco ou Mancalizada
- Motor Monofásico ou Trifásico em II Polos 60Hz, 3500rpm
- Bocais com rosca BSP ou Flange com contra flange para rosca BSP, Sucção 2″ x Recalque 2″
- Versão Rotor Fechado:
- Utilizada para água limpa até temperatura de 70ºC (Temperaturas superiores, consultar opções)
- Vazão Máxima: 21,8m³/h; Vazão Mínima: 9,8m³/h
- Pressão Máxima: 48,1mca; Pressão Mínima: 36,0mca
- : R-16 (R) – Bocais com rosca BSP; R-16 – Bocais Flange com contra flange
- Versão Rotor Semiaberto:
- Utilizada para água com sólidos não fibrosos no diâmetro máximo de 5mm e proporção de até 20% do volume
- Vazão Máxima: 27,5m³/h; Vazão Mínima: 0,5m³/h
- Pressão Máxima: 42,2mca; Pressão Mínima: 16,0mca
- : R-16 (R) – Bocais com rosca BSP; R-16 – Bocais Flange com contra flange
Especificações
- Carcaça em ferro fundido GG-20
- Rotor em ferro fundido GG-20
- Intermediário em ferro fundido GG-20
- Anel O’ring de vedação da carcaça em Buna N
- Selo mecânico: Faces em grafite e cerâmica. Mola em inox 304 e elastômero (borracha) em Buna N
Opções
- Montagem Especial com rotor centrífugo fechado ou semiaberto
- Bomba inteira em Ferro Nodular (GGG-40)
- Bomba Inteira em Aço Inox AISI 304 ou AISI 316
- Bomba Inteira em Bronze
- Bomba inteira em WCB (Aço Carbono)
- Rotor em Ferro Nodular (GGG-40)
- Rotor Inox (AISI 304 / AISI 316)
- Rotor em Bronze
- Rotor WCB (Aço Carbono)
- Vedação especial do Selo Mecânico/Anel O’ring através de elastômeros (borrachas) em Viton ou EPDM e “faces” em Carbeto de Silício ou Tungstênio
- Vedação através de Gaxetas
- Bocais Rosca padrão NPT
- Montagem direta em motores combustão 3600rpm (diesel/gasolina)
- Montagem com motor a prova de explosão
- Montagem Mancal x Base x Luva Elástica
- Pintura na cor vermelho Munsell para combate a incêndio (rotor fechado)
VERSÃO ROTOR FECHADO:
| MODELO | cv | ESTÁGIOS | ROTOR (mm) |
FS | SUCÇÃO (pol) |
RECALQUE (pol) |
ALTURA MANOMÉTRICA (m.c.a.) | ALTURA DE SUCÇÃO |
|||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50 | 51 | ||||||||
| Vazão (m³/h) | |||||||||||||||||||||||||||||||||||||||
| RL-16 | 3 | 1 | 120×8 | 1,15 | 3″ | 3″ | 23,8 | 20,3 | 10,2 | 0,0 | 26,5 | ||||||||||||||||||||||||||||
| RL-16 | 4 | 1 | 120×8 | 1,15 | 3″ | 3″ | 33,4 | 30,7 | 27,2 | 23,8 | 20,3 | 10,2 | 0,0 | 26,5 | |||||||||||||||||||||||||
| RL-16 | 5 | 1 | 135×8 | 1,15 | 3″ | 3″ | 35,0 | 32,8 | 30,6 | 28,3 | 25,4 | 21,0 | 0,0 | 35,0 | |||||||||||||||||||||||||
| RL-16 | (*) 6 | 1 | 135×8 | 1,15 | 3″ | 3″ | 39,8 | 37,4 | 35,0 | 32,8 | 30,6 | 28,3 | 25,4 | 21,0 | 0,0 | 35,0 | |||||||||||||||||||||||
| RL-16 | (*) 6 | 1 | 140×8 | 1,15 | 3″ | 3″ | 38,8 | 36,7 | 34,6 | 32,0 | 29,3 | 25,9 | 23,8 | 45,0 | |||||||||||||||||||||||||
| RL-16 | 7,5 | 1 | 152×8 | 1,15 | 3″ | 3″ | 37,4 | 35,4 | 32,6 | 29,5 | 27,3 | 0,0 | 45,0 | ||||||||||||||||||||||||||
| RL-16 | 10 | 1 | 152×8 | 1,15 | 3″ | 3″ | 43,5 | 41,4 | 39,4 | 37,4 | 35,4 | 32,6 | 29,5 | 27,3 | 0,0 | 45,0 | |||||||||||||||||||||||
| RL-16 | 7,5 | 1 | 159×8 | 1,15 | 3″ | 3″ | 35,1 | 30,8 | 28,7 | 23,1 | 0,0 | 50,0 | |||||||||||||||||||||||||||
| RL-16 | 10 | 1 | 159×8 | 1,15 | 3″ | 3″ | 45,4 | 43,7 | 41,8 | 39,9 | 37,5 | 35,1 | 30,8 | 28,7 | 23,1 | 0,0 | 50,0 | ||||||||||||||||||||||
VERSÃO ROTOR SEMIABERTO:
| MODELO | CV | ESTÁGIOS | ROTOR (mm) | SUCÇÃO | RECALQUE | ALTURA MANOMÉTRICA (m.c.a.) | ALTURA MÍNIMA SHUT-OFF |
||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 15 | 18 | 20 | 22 | 26 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | |||||||
| Vazão (m³/h) | |||||||||||||||||||||||||||||||
| RL-16 | 5,0 | 1 | 135 x 8 | 3″ | 3″ | 40,0 | 33,0 | 26,6 | 20,0 | 0 | 25,5 | ||||||||||||||||||||
| RL-16 | 7,5 | 1 | 146 x 8 | 3″ | 3″ | 51,0 | 47,2 | 44,0 | 39,8 | 29,0 | 13,5 | 0 | 33,0 | ||||||||||||||||||
| RL-16 | 10,0 | 1 | 159 x 8 | 3″ | 3″ | 65,3 | 61,5 | 56,2 | 53,5 | 50,1 | 42,6 | 32,0 | 16,0 | 0 | 38,3 | ||||||||||||||||
