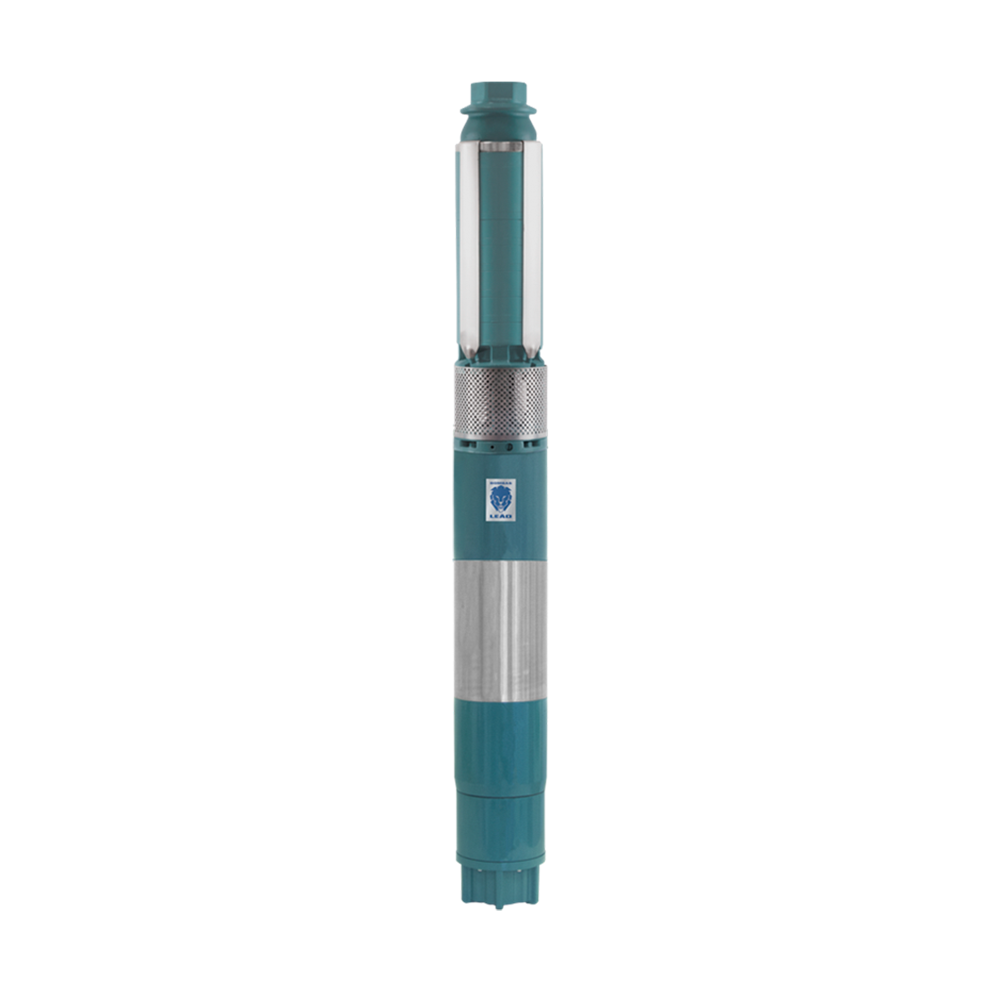

Motobombas Submersas 6″.
Motobomba submersa acoplada em motor elétrico lubrificado a água projetado para operar dentro d’água em grandes profundidades.
Aplicações Gerais
- Captação de água potável em poços profundos tubulares com diâmetro mínimo de 6”;
- Fornecimento de água para uso residencial, industrial e agrícola;
- Pressurização de rede hidráulica;
- Sistemas de abastecimento, irrigação e mineração;
- Reservatórios.
Detalhes Técnicos
- Acoplagem por sistema de chaveta;
- Rotor de fluxo radial;
- Bocal de saída 1 ½” com rosca BSP;
- Vazão: 3,6 a 9 m³/h;
- Altura Manométrica: 14,5 a 443 m.c.a.
| Modelo | Potência (cv) | Estágios | Características Hidráulicas | Peso (kg) | Ø mínimo do Poço (pol.) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vazão (m³/h) | ||||||||||||
| 0 | 3,6 | 4 | 5 | 6 | 7 | 8 | 9 | |||||
| Altura Manométrica Total (m.c.a.) | ||||||||||||
| R7A-12 600 | 5,5 | 12 | 192 | 172 | 168 | 156 | 142 | 127 | 110 | 88 | 73,7 | 6 |
| R7A-13 600 | 6 | 13 | 208 | 186 | 182 | 169 | 154 | 138 | 119 | 95 | 75,4 | |
| R7A-14 600 | 6 | 14 | 223 | 200 | 195 | 182 | 166 | 148 | 127 | 101 | 79,3 | |
| R7A-15 600 | 6,5 | 15 | 238 | 214 | 209 | 194 | 178 | 159 | 136 | 108 | 81 | |
| R7A-16 600 | 7 | 16 | 254 | 228 | 222 | 207 | 189 | 169 | 144 | 115 | 82,7 | |
| R7A-19 600 | 8,5 | 19 | 299 | 269 | 263 | 245 | 225 | 200 | 170 | 135 | 94,6 | |
| R7A-20 600 | 8,5 | 20 | 315 | 283 | 277 | 258 | 237 | 211 | 179 | 142 | 96,9 | |
| R7A-22 600 | 9,5 | 22 | 345 | 311 | 304 | 284 | 260 | 231 | 196 | 155 | 109,9 | |
| R7A-25 600 | 10,5 | 25 | 391 | 353 | 344 | 322 | 296 | 263 | 222 | 175 | 115 | |
| R7A-27 600 | 11,5 | 27 | 422 | 380 | 371 | 347 | 319 | 284 | 239 | 189 | 122,5 | |
| R7A-30 600 | 13 | 30 | 467 | 422 | 412 | 386 | 355 | 315 | 265 | 209 | 127,5 | |
| R7A-32 600 | 13,5 | 32 | 498 | 450 | 439 | 411 | 378 | 336 | 282 | 222 | 133,7 | |
Para obter altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
