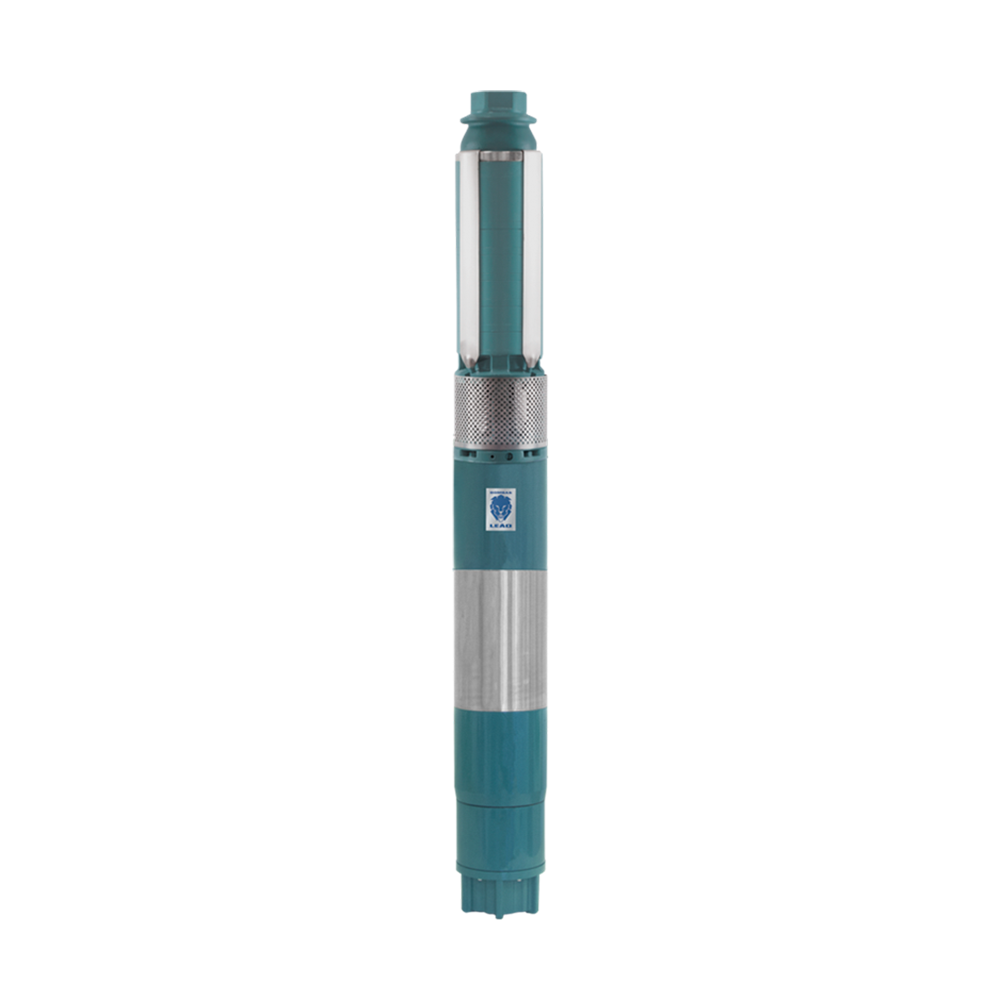

Motobombas Submersas 6″.
Motobomba submersa acoplada em motor elétrico lubrificado a água projetado para operar dentro d’água em grandes profundidades.
Aplicações Gerais
- Captação de água potável em poços profundos tubulares com diâmetro mínimo de 6”;
- Fornecimento de água para uso residencial, industrial e agrícola;
- Pressurização de rede hidráulica;
- Sistemas de abastecimento, irrigação e mineração;
- Reservatórios.
Detalhes Técnicos
- Acoplagem por sistema de chaveta;
- Rotor de fluxo radial;
- Bocal de saída 2 ½” com rosca BSP;
- Vazão: 20 a 36 m³/h;
- Altura Manométrica: 8 a 305 m.c.a.
| Modelo | Potência (cv) | Estágios | Características Hidráulicas | Peso (kg) | Ø mínimo do Poço (pol.) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vazão (m³/h) | ||||||||||||
| 0 | 20 | 22 | 25 | 28 | 32 | 34 | 36 | |||||
| Altura Manométrica Total (m.c.a.) | ||||||||||||
| R28A-03 600 | 5,5 | 3 | 55 | 42 | 41 | 37 | 33 | 28 | 24 | 21 | 63,2 | 6 |
| R28A-04 600 | 7 | 4 | 72 | 56 | 54 | 49 | 44 | 36 | 32 | 28 | 73,4 | |
| R28A-05 600 | 9 | 5 | 90 | 70 | 67 | 62 | 55 | 45 | 40 | 35 | 80,9 | |
| R28A-06 600 | 10,5 | 6 | 107 | 84 | 80 | 74 | 66 | 54 | 48 | 42 | 86,7 | |
| R28A-07 600 | 12,5 | 7 | 126 | 99 | 95 | 88 | 79 | 66 | 59 | 52 | 107,9 | |
| R28A-08 600 | 14 | 8 | 143 | 113 | 108 | 100 | 90 | 75 | 67 | 59 | 115,4 | |
| R28A-09 600 | 16 | 9 | 161 | 127 | 121 | 112 | 101 | 84 | 75 | 66 | 117,6 | |
| R28A-10 600 | 17,5 | 10 | 179 | 140 | 135 | 124 | 112 | 94 | 84 | 74 | 122,1 | |
| R28A-11 600 | 19,5 | 11 | 196 | 154 | 148 | 137 | 123 | 103 | 92 | 81 | 127 | |
| R28A-12 600 | 21,5 | 12 | 214 | 168 | 161 | 149 | 134 | 112 | 101 | 88 | 131,4 | |
| R28A-13 600 | 23 | 13 | 232 | 182 | 174 | 161 | 145 | 122 | 109 | 96 | 134,7 | |
| R28A-14 600 | 25 | 14 | 249 | 196 | 187 | 173 | 156 | 131 | 117 | 103 | 143,5 | |
| R28A-15 600 | 27 | 15 | 267 | 210 | 200 | 185 | 167 | 140 | 126 | 110 | 146 | |
| R28A-16 600 | 31 | 16 | 283 | 226 | 219 | 203 | 183 | 153 | 136 | 119 | 149,3 | |
| R28A-17 600 | 32,5 | 17 | 301 | 238 | 230 | 213 | 193 | 161 | 144 | 126 | 157,2 | |
| R28A-18 600 | 34,5 | 18 | 319 | 250 | 242 | 224 | 202 | 169 | 151 | 133 | 159,2 | |
| R28A-19 600 | 36 | 19 | 337 | 262 | 253 | 234 | 211 | 177 | 159 | 140 | 161,3 | |
| R28A-20 600 | 37,5 | 20 | 355 | 275 | 264 | 244 | 220 | 185 | 167 | 147 | 163,5 | |
Para obter altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
