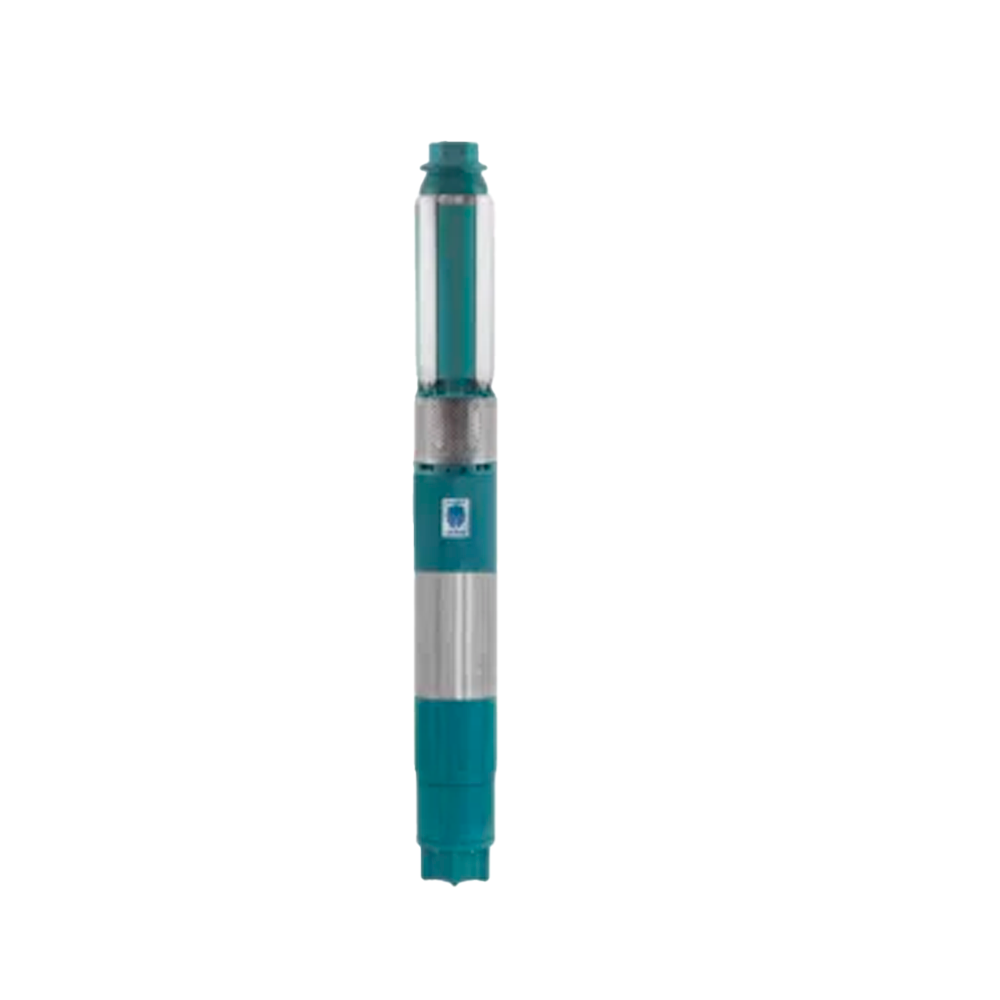

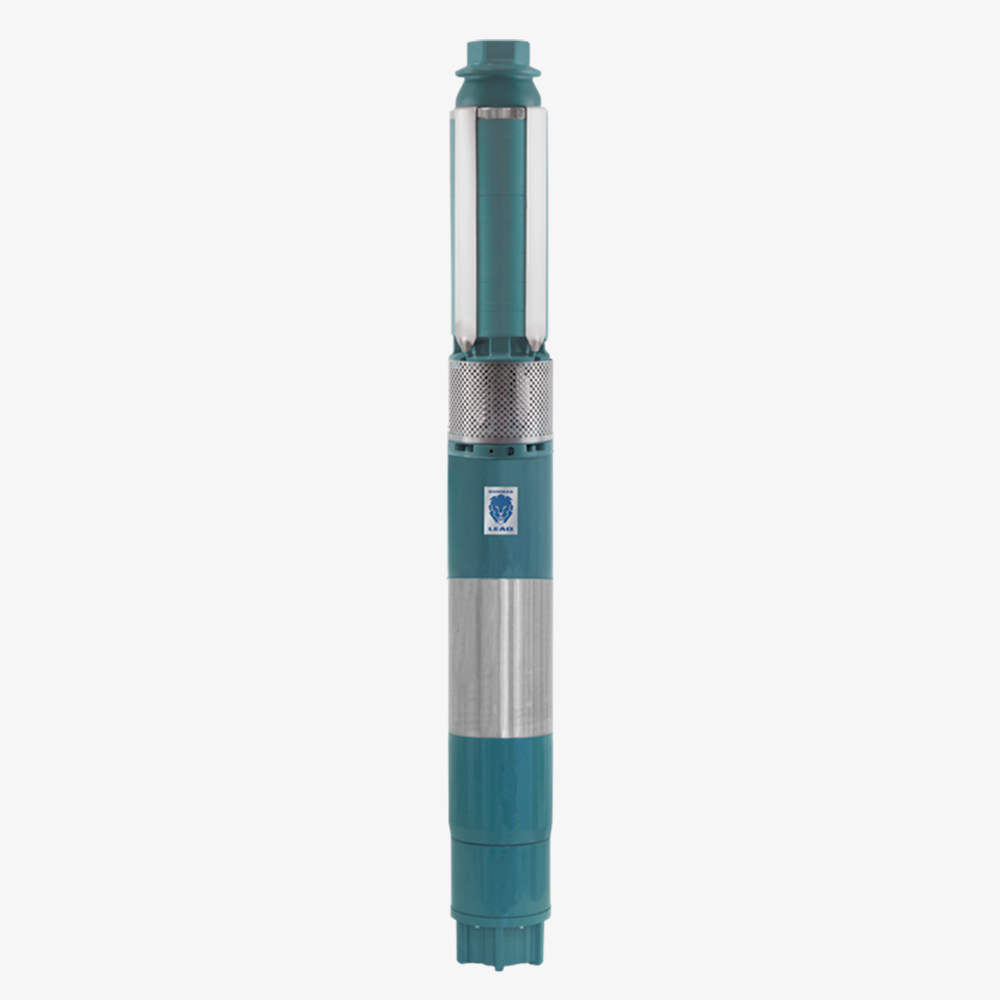

Motobombas Submersas 6″.
Motobomba submersa acoplada em motor elétrico lubrificado a água projetado para operar dentro d’água em grandes profundidades.
Aplicações Gerais
- Captação de água potável em poços profundos tubulares com diâmetro mínimo de 6”;
- Fornecimento de água para uso residencial, industrial e agrícola;
- Pressurização de rede hidráulica;
- Sistemas de abastecimento, irrigação e mineração;
- Reservatórios.
Detalhes Técnicos
- Acoplagem por sistema de chaveta;
- Rotor de fluxo radial;
- Bocal de saída 2 ½” com rosca BSP;
- Vazão: 12 a 24 m³/h;
- Altura Manométrica: 7 a 347 m.c.a.
| Modelo | Potência (cv) | Estágios | Características Hidráulicas | Peso (kg) | Ø mínimo do Poço (pol.) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vazão (m³/h) | ||||||||||||
| 0 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | |||||
| Altura Manométrica Total (m.c.a.) | ||||||||||||
| R20A-05 600 | 5 | 5 | 88 | 68 | 64 | 58 | 52 | 45 | 37 | 28 | 65,4 | 6 |
| R20A-06 600 | 6 | 6 | 105 | 83 | 77 | 71 | 63 | 55 | 46 | 35 | 69,7 | |
| R20A-07 600 | 7 | 7 | 122 | 97 | 91 | 83 | 75 | 65 | 54 | 41 | 71,8 | |
| R20A-08 600 | 8 | 8 | 140 | 111 | 104 | 96 | 86 | 74 | 62 | 47 | 81,4 | |
| R20A-09 600 | 8,5 | 9 | 157 | 125 | 118 | 108 | 97 | 84 | 70 | 54 | 83,6 | |
| R20A-10 600 | 9,5 | 10 | 175 | 140 | 131 | 121 | 108 | 94 | 78 | 60 | 88,5 | |
| R20A-11 600 | 10,5 | 11 | 192 | 154 | 145 | 134 | 120 | 104 | 86 | 67 | 93,5 | |
| R20A-12 600 | 11,5 | 12 | 210 | 168 | 159 | 146 | 131 | 114 | 95 | 73 | 99,8 | |
| R20A-13 600 | 12,5 | 13 | 227 | 182 | 172 | 159 | 142 | 123 | 103 | 80 | 101,4 | |
| R20A-14 600 | 13,5 | 14 | 245 | 197 | 186 | 171 | 153 | 133 | 111 | 86 | 123,1 | |
| R20A-15 600 | 14,5 | 15 | 262 | 211 | 199 | 184 | 165 | 143 | 119 | 93 | 131,2 | |
| R20A-16 600 | 15,5 | 16 | 280 | 225 | 213 | 196 | 176 | 153 | 127 | 99 | 135,3 | |
| R20A-17 600 | 16,5 | 17 | 297 | 240 | 226 | 209 | 187 | 163 | 135 | 106 | 137,4 | |
| R20A-19 600 | 18 | 19 | 332 | 268 | 254 | 234 | 210 | 182 | 152 | 119 | 144,2 | |
| R20A-20 600 | 19 | 20 | 349 | 282 | 267 | 246 | 221 | 192 | 160 | 125 | 146,3 | |
| R20A-22 600 | 21 | 22 | 384 | 311 | 294 | 271 | 244 | 211 | 176 | 138 | 155,9 | |
| R20A-24 600 | 23 | 24 | 419 | 339 | 321 | 297 | 266 | 231 | 193 | 151 | 162,3 | |
Para obter altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
