R11A
<a href="https://pumpsbrasil.com.br/categoria/bomba-submersa/" rel="tag">BOMBA SUBMERSA</a>
R11A
Residencial
Comercial
Industrial
Municipal

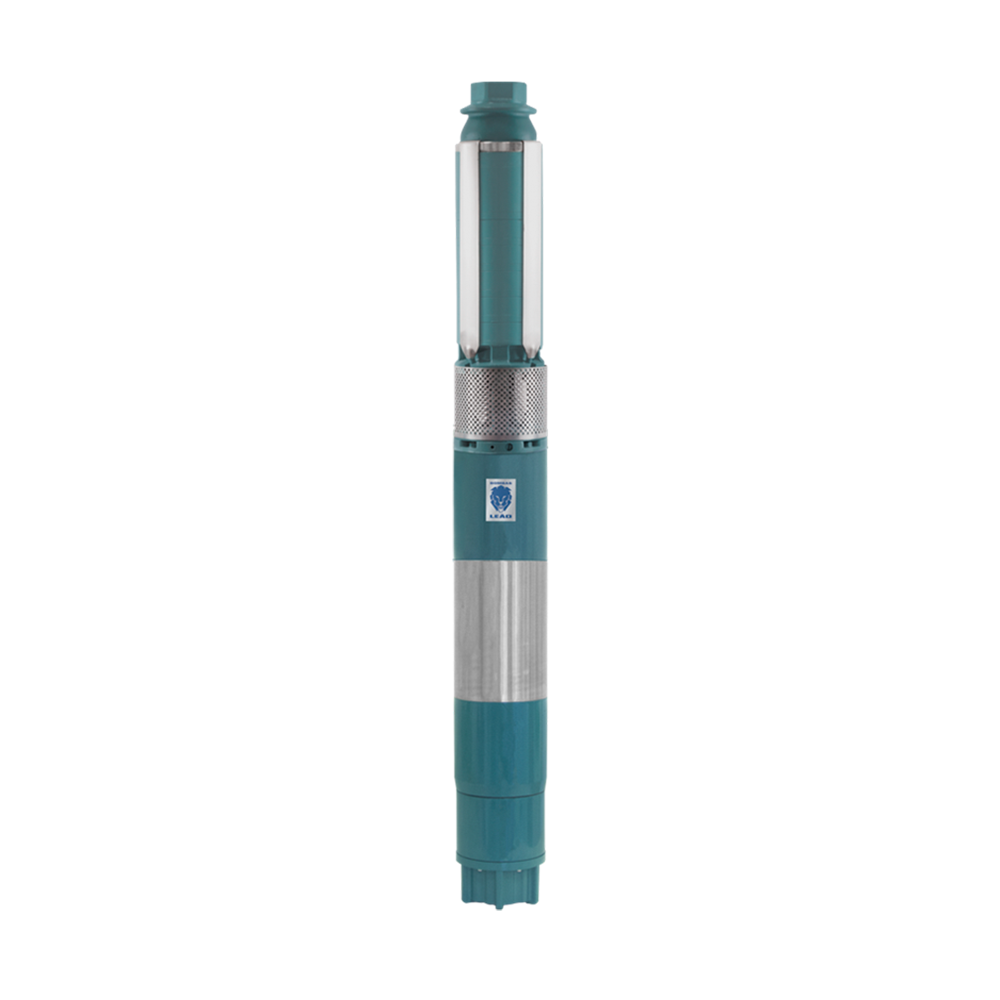

Motobombas Submersas 6″.
Motobomba submersa acoplada em motor elétrico lubrificado a água projetado para operar dentro d’água em grandes profundidades.
Aplicações Gerais
- Captação de água potável em poços profundos tubulares com diâmetro mínimo de 6”;
- Fornecimento de água para uso residencial, industrial e agrícola;
- Pressurização de rede hidráulica;
- Sistemas de abastecimento, irrigação e mineração;
- Reservatórios.
Detalhes Técnicos
- Acoplagem por sistema de chaveta;
- Rotor de fluxo radial;
- Bocal de saída 2” com rosca BSP;
- Vazão: 6 a 14 m³/h;
- Altura Manométrica: 15 a 382 m.c.a.
| Modelo | Potência (cv) | Estágios | Características Hidráulicas | Peso (kg) | Ø mínimo do Poço (pol.) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vazão (m³/h) | ||||||||||||
| 0 | 6 | 7 | 9 | 10 | 11 | 13 | 14 | |||||
| Altura Manométrica Total (m.c.a.) | ||||||||||||
| R11A-08 600 | 5 | 8 | 132 | 109 | 104 | 95 | 90 | 83 | 67 | 56 | 68,4 | 6 |
| R11A-09 600 | 5,5 | 9 | 148 | 122 | 117 | 107 | 101 | 94 | 75 | 64 | 72,4 | |
| R11A-10 600 | 6 | 10 | 164 | 136 | 131 | 119 | 112 | 104 | 84 | 71 | 74,3 | |
| R11A-11 600 | 6,5 | 11 | 180 | 150 | 144 | 131 | 124 | 115 | 92 | 78 | 76,2 | |
| R11A-12 600 | 7,5 | 12 | 196 | 163 | 157 | 143 | 135 | 125 | 101 | 86 | 85 | |
| R11A-14 600 | 8,5 | 14 | 229 | 190 | 183 | 167 | 158 | 146 | 118 | 100 | 89,5 | |
| R11A-15 600 | 9 | 15 | 245 | 204 | 196 | 179 | 169 | 157 | 126 | 107 | 97,2 | |
| R11A-17 600 | 10 | 17 | 277 | 231 | 223 | 203 | 191 | 178 | 143 | 122 | 101,1 | |
| R11A-19 600 | 11,5 | 19 | 309 | 258 | 249 | 227 | 214 | 199 | 160 | 136 | 109 | |
| R11A-20 600 | 12 | 20 | 325 | 272 | 262 | 239 | 225 | 209 | 169 | 144 | 110,9 | |
| R11A-21 600 | 12,5 | 21 | 342 | 285 | 275 | 251 | 237 | 220 | 177 | 151 | 116,8 | |
| R11A-22 600 | 13 | 22 | 358 | 299 | 289 | 263 | 248 | 230 | 186 | 158 | 135,5 | |
| R11A-24 600 | 14,5 | 24 | 390 | 326 | 315 | 287 | 271 | 251 | 203 | 173 | 145 | |
| R11A-26 600 | 15,5 | 26 | 422 | 353 | 341 | 312 | 293 | 272 | 220 | 187 | 148,8 | |
| R11A-27 600 | 16 | 27 | 438 | 367 | 354 | 324 | 304 | 283 | 229 | 194 | 150,6 | |
| R11A-28 600 | 16,5 | 28 | 455 | 381 | 367 | 336 | 316 | 293 | 237 | 202 | 152,5 | |
Para obter altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
