Aplicações Gerais

• Tratamento de efluentes industrial e municipal
• Drenagem
• Indústria de papel
• Indústria alimentícia
• Indústria de açúcar e álcool
• Indústria siderúrgica e mineração
• Construção civil

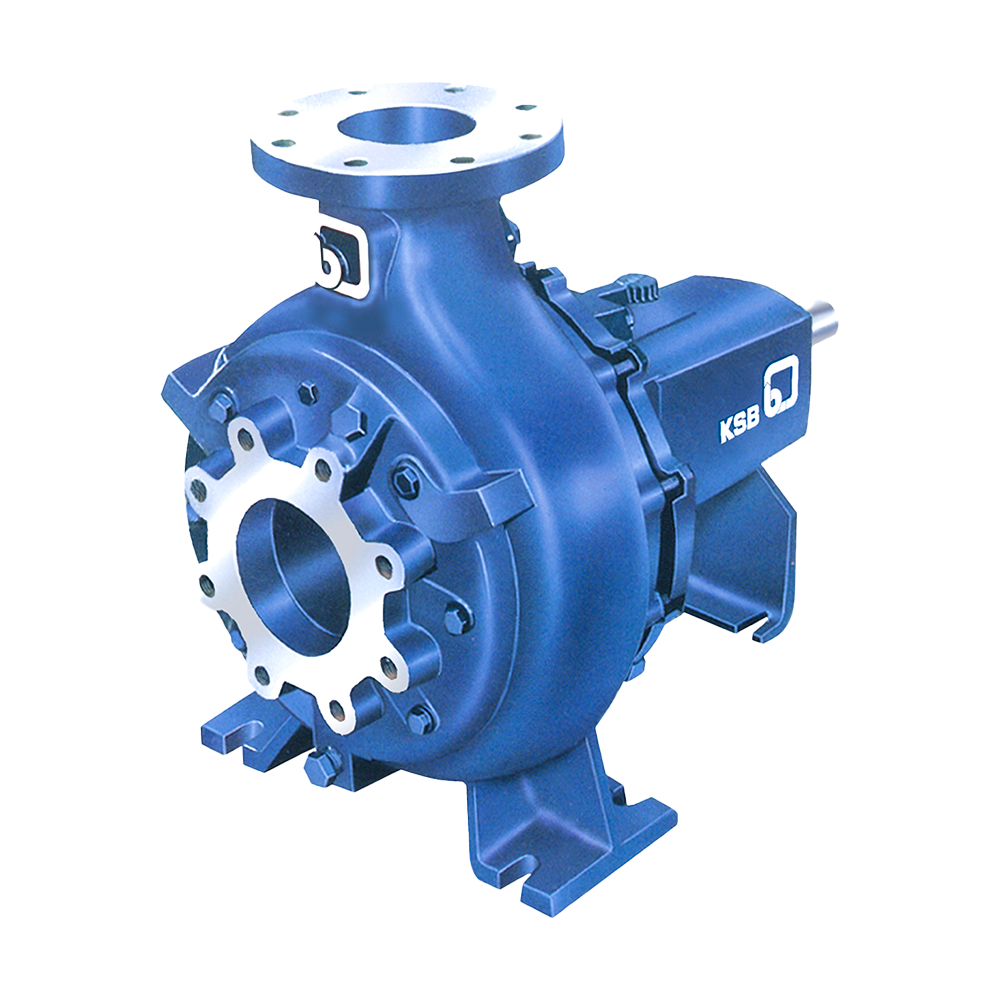

Detalhes Técnicos do Produto

• Configuração: bomba de eixo livre, horizontal, simples estágio, sucção simples horizontal, descarga vertical para cima
• Projeto back-pull-out — manutenção pela parte traseira sem desconectar tubulação ou desfazer alinhamento
• Vazões: até 2.500 m³/h
• Altura manométrica: até 100 m
• Temperatura do líquido bombeado: até 105 °C (abrasivo c/ lavagem) / até 90 °C (abrasivo s/ lavagem) / mínima 30 °C
• Rotação máxima: até 3.500 rpm
• Alívio do empuxo axial: palhetas traseiras no rotor (reduz pressão na câmara de engaxetamento e impede depósito de sólidos na parte posterior)
• Sentido de rotação: horário, visto do lado de acionamento
• Eixo: seco (não entra em contato com o líquido bombeado), com luva protetora na região de selagem
• Lubrificação: óleo, através de copo de ressuprimento automático
• Suportes de mancal disponíveis: A30K, A40K, A50K, A60K, P65/160X, P80/200S
• Flanges: ANSI B16.1 125 lb FF (ferro fundido) ou ANSI B16.5 150 lb RF (aço fundido)
• Tipos de Rotor

• Rotor K — fechado de 2 ou 3 canais. Indicado para líquidos sujos alamacentos, não gasosos, sem tendência à formação de tranças de fibras longas. Massa de papel até 3% atro.
• Rotor O — aberto de múltiplas pás. Recomendado para líquidos contendo ar (resíduos sem bagaço em usinas de açúcar, massa de papel até 6% atro).
• Rotor E — fechado com pá única. Para líquidos com sólidos grandes em suspensão: esgoto sem gradeamento, fibras longas, lodo com elevada concentração de ar, frutas, legumes, peixes, caldo com bagacilho, resíduos alimentícios, pedaços de madeira, farrapos, ossos.
  • Vedação do Eixo
• Gaxeta (padrão)
• Selo mecânico simples ou duplo (opcional) — para líquidos inflamáveis, explosivos, tóxicos ou de elevado custo

Opções

• Vedação: gaxeta ou selo mecânico simples/duplo
• Material do corpo: ferro fundido ou aço fundido (flanges seguem o material do corpo)
• Acoplamento: padrão KSB ou de outros fabricantes, com ou sem espaçador
• Acionamento: motor elétrico, turbina, motor diesel etc.

Conte com a Pumps para Acoplamento do Motor

Na Pumps Brasil, você tem à disposição o serviço completo de montagem do conjunto moto-bomba, garantindo praticidade, segurança e o desempenho ideal para sua aplicação.

• Base fixa estruturada
• Fornecimento de motor elétrico
• Acoplamento através de luva elástica
• Proteção do acoplamento conforme a NR-12
