Aplicações Gerais

• Abastecimento em geral
• Irrigação
• Circulação de condensados
• Instalações prediais
• Ar-condicionado
• Serviços de refrigeração
• Indústrias em geral

Detalhes Técnicos do Produto

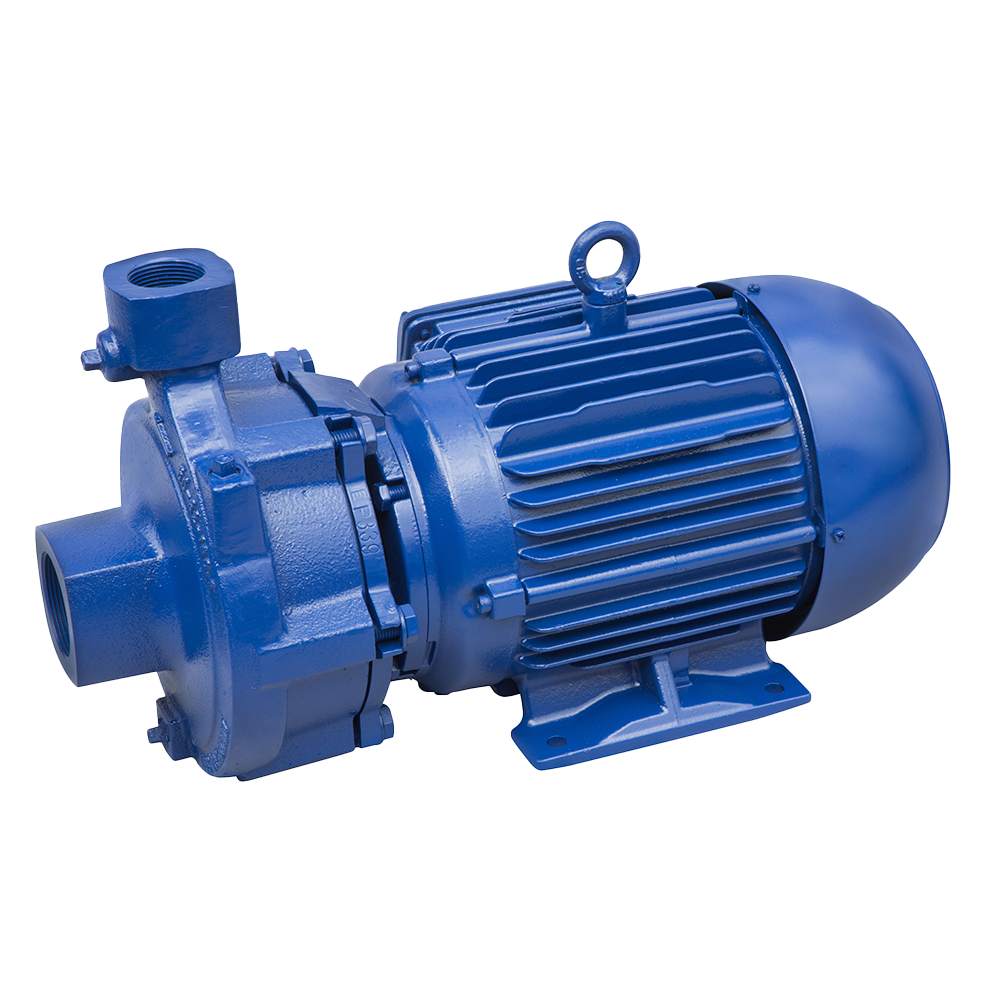

• Bomba centrífuga horizontal, simples estágio
• Sucção horizontal e descarga vertical
• Acoplamento monobloco direto ao motor elétrico
• Construção “back-pull-out” (permite desmontagem sem desconectar tubulações)
• Instalação horizontal, inclinada ou vertical
• Rotor radial fechado com palhetas curvadas
• Corpo espiral bipartido radialmente (voluta simples ou dupla, dependendo do tamanho)
• Anéis de desgaste do corpo intercambiáveis
• Eixo com luva protetora intercambiável na região da selagem
• Vedação por selo mecânico simples
• Tamanhos: DN 32 até DN 150
• Vazão: até 550 m³/h (60 Hz)
• Altura manométrica: até 140 m (60 Hz)
• Temperatura de serviço: até 90 °C
• Rotações: 3.500 rpm (II polos) / 1.750 rpm (IV polos)
• Conexões: flangeadas (ASME B16.1 Classe 125 ou 250) ou rosqueadas (BSP), conforme tamanho
• Motor Elétrico

• Parte integrante do conjunto, com flange e ponta de eixo JM (norma NEMA)
• Grau de proteção: IP55 (padrão)
• Classe de isolação: F
• TFVE (totalmente fechado com ventilação externa)
• Classe de eficiência: IR3 (padrão)
• Fator de serviço: 1,15
• Fases / frequência: 3 / 60 Hz
• Tensões: 220 / 380 / 440 / 760 V

Especificações

• Corpo espiral: Ferro fundido (JL1040 / A48CL35B)
• Tampa do corpo: Ferro fundido
• Rotor: Ferro fundido
• Anel de desgaste: Ferro fundido
• Eixo: Aço SAE 1045
• Luva protetora do eixo: Bronze TM23
• Porca do rotor: Aço SAE 1045 / 8.8
• Selo mecânico: BVPFF

Opções

• Bomba fabricada em Aço Inox A351 CF8M
• Propulsor fabricado em Aço Inox A351 CF8M
