ME-3

SCHNEIDER

<a href="https://pumpsbrasil.com.br/categoria/bomba-multiestagio-horizontal/" rel="tag">BOMBA MULTIESTÁGIO HORIZONTAL</a>

ME-3

Residencial

Comercial

Industrial

Municipal

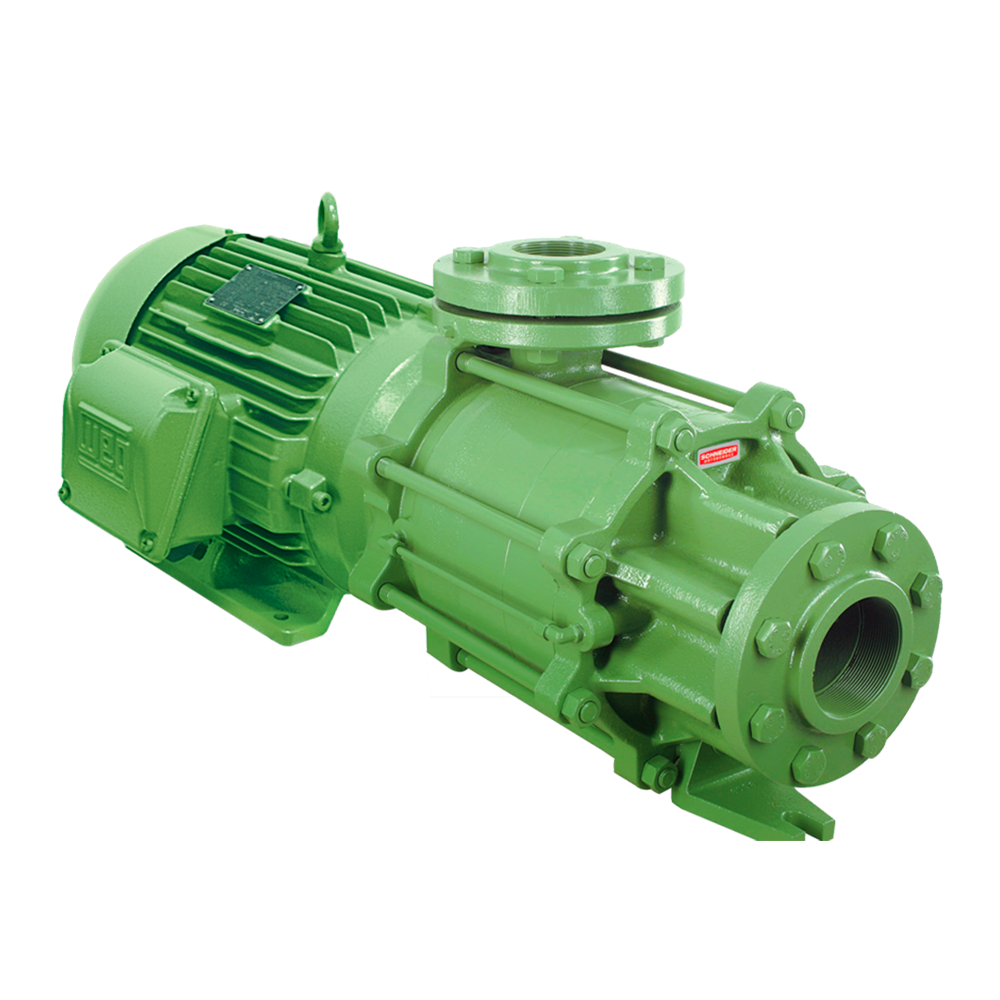

Motobombas de alta pressão, fornecidas com 2 a 4 estágios.

Irrigação, alimentação de caldeiras, transporte de água a longa distância, sistemas de prevenção e combate a incêndio, abastecimento predial, indústrias.

Descrição Geral

Cobertura Hidráulica

Materiais

Aplicações Gerais

Irrigação
Alimentação de caldeiras
Transporte de água a longa distância
Sistemas de prevenção e combate contra incêndio
Abastecimento predial
Indústrias

Detalhes Técnicos do Produto Padrão

Bocais flangeados com rosca BSP
Selo mecânico constituído de aço inox AISI-304, buna N, grafite e cerâmica
Rotor fechado, lateral de entrada, divisão e corpo de saída de ferro fundido
Motor elétrico IP-55, 2 Polos, 60 Hz
Bocais flangeados conforme Norma DIN 1092 1

Opções

Selo mecânico: EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício
Motor elétrico: IPW-55
Mancalizada

Importante

Para bombeamento de água acima de 70°C, utilize selo mecânico de EPDM ou Viton®.

Modelo	Potência (cv)	Características Hidráulicas
		Altura Manométrica Total (m c.a.)
		35	40	45	50	55	60	65	70	75	80	85	90	95	100	105	110	115	120
		Vazão em m³/h válida para sucção de 0 m c.a.
ME-32125 A155	12,5	*	*	*	*	*	32,6	30,4	27,8	24,4	19,5
ME-32125 A160	12,5	*	*	*	*	*	*	*	*	28,3	25,1	20,5	13,1
ME-32150 A160	15	36,8	36,1	35,3	34,5	33,6	32,7	31,5	29,9	28,1	25,5	21,2	13,5
ME-32150 A167	15	*	*	*	*	*	*	*	*	32,1	30,2	27,9	25	20,2	11,5
ME-32125 B146	12,5	*	43,72	41,8	39,68	37,24	34,28	30,69	26,39
ME-32150 B150	15	44,82	43,76	42,57	41,19	39,5	37,46	35,02	31,78	27,7	22,22
ME-32150 B154	15	*	*	*	44,33	42,45	40,37	38,02	35,25	31,81	27,73
ME-32150 B158	15	*	*	*	*	*	*	*	38,67	35,81	32,49	28,58
ME-33200 B142	20	*	45,84	44,86	43,87	42,87	41,82	40,44	38,94	37,27	35,36	33,06	30,6	27,8	24,48
ME-32200 B168	20	*	*	*	*	*	*	*	*	42,15	40	37,67	34,9	31,66	27,49
ME-33200 B150	20	*	*	*	*	*	*	*	*	*	*	39,55	37,94	36,14	34,07	31,69	29,05	25,94	21,92
ME-32250 B182	25	*	*	*	*	*	*	*	*	*	*	*	*	*	40,61	38,4	35,78	32,44	28,02
ME-32150 C142	15	*	52,4	49,3	46	42,5	38,7	34,3	29,1
ME-32150 C147	15	*	*	*	*	48	44,4	40,5	36,2	31,1
ME-32200 C154	20	*	*	*	*	*	52,5	49,5	46	42,2	37,7	32,4
ME-32250 C157	25	*	63	61,4	59,6	57,6	55,4	52,9	49,8	46,3	42,3	37,8	32,3
ME-32250 C160	25	*	*	*	*	*	*	56,3	53,2	49,9	46,2	42	37,3	31,5
ME-32250 C167	25	*	*	*	*	*	*	*	*	*	54,2	50,9	47,3	43,2	38,6	33
ME-32300 C167	30	*	65,3	64,4	63,4	62,4	61,3	60,1	58,6	56,8	54,2	50,9	47,3	43,2	38,6	33

Modelo	Potência (cv)	Características Hidráulicas
		Altura Manométrica Total (m.c.a.)
		100	105	110	120	130	140	150	160	170	180	190	200	210	220	230	240	250	260
		Vazão em m³/h válida para sucção de 0 m c.a.
ME-33200 A160	20	32	30,7	29,3	25,7	19,2
ME-33250 A168	25	*	*	33,1	30,7	27,7	23,2	14,7
ME-34300 A165	30	*	*	*	*	*	*	*	29	26,4	22,4	15,8
ME-34400 A178	40	*	*	*	*	*	*	*	*	*	*	*	28,5	26	21,6	14,1
ME-33250 B160	25	*	*	38,3	34,6	29,8	22,4
ME-33300 B170	30	*	*	*	*	38,2	34,5	29,9	22,2
ME-34300 B157	30	*	*	*	*	*	*	35	31,6	27,4	21,5
ME-33400 B187	40	*	*	*	*	*	*	*	*	40,8	37,8	34	28,7
ME-34400 B170	40	*	*	*	*	*	*	*	*		37	33,9	30,3	25,6
ME-34500 B182	50	*	*	*	*	*	*	*	*	*			40,6	38,4	35,8	32,5	28
ME-34500 B187	50	*	*	*	*	*	*	*	*	*	*	*	*	*	*	37	34	30,3	23,6
ME-33250 C150	25	43,7	41,1	38,2	31,4
ME-33300 C156	30	50,9	48,8	46,4	41	34,5
ME-34300 C147	30	*	*	*	44,4	40,5	36,2	31,2
ME-33400 C165	40	*	*	56,4	52,1	47,4	41,9	35,2
ME-33400 C170	40	*	*	*	*	53,3	48,6	43,4	37,2	28,3
ME-34400 C157	40	*	*	*	*	*	*	46,3	42,3	37,8	32,4
ME-33500 C177	50	*	*	*	*	*	56,6	52,3	47,4	41,8	34,8
ME-33500 C182	50	*	*	*	*	*	*	*	53,4	48,6	43,3	36,9	27,8
ME-34500 C167	50	*	*	*	*	*	*	*	*	*	47,3	43,2	38,6	33,1

Modelo	Potência (cv)	Estágios	Monofásico	Trifásico	Ø Sucção (pol)	Ø Recalque (pol)	Pressão máxima sem vazão (m.c.a.)	Altura máxima de sucção (m.c.a.)	Ø Rotor (mm)
ME-32125 A155	12,5	2	x	x	3	2 1/2	84	8	155
ME-32125 A160	12,5	2	x	x	3	2 1/2	93	8	160
ME-32150 A160	15	2	x	x	3	2 1/2	93	8	160
ME-32150 A167	15	2	x	x	3	2 1/2	104	8	167
ME-32125 B146	12,5	2	x	x	3	2 1/2	78	8	146
ME-32150 B150	15	2	x	x	3	2 1/2	83	8	150
ME-32150 B154	15	2	x	x	3	2 1/2	88	8	154
ME-32150 B158	15	2	x	x	3	2 1/2	93	8	158
ME-33200 B142	20	3		x	3	2 1/2	109	8	142
ME-32200 B168	20	2		x	3	2 1/2	106	8	168
ME-33200 B150	20	3		x	3	2 1/2	125	8	150
ME-32250 B182	25	2		x	3	2 1/2	125	8	182
ME-32150 C142	15	2	x	x	3	2 1/2	75	8	142
ME-32150 C147	15	2	x	x	3	2 1/2	82	8	147
ME-32200 C154	20	2		x	3	2 1/2	92	8	154
ME-32250 C157	25	2		x	3	2 1/2	96	8	157
ME-32250 C160	25	2		x	3	2 1/2	100	8	160
ME-32250 C167	25	2		x	3	2 1/2	111	8	167
ME-32300 C167	30	2		x	3	2 1/2	111	8	167
ME-33200 A160	20	3		x	3	2 1/2	140	8	160
ME-33250 A168	25	3		x	3	2 1/2	156	8	168
ME-34300 A165	30	4		x	3	2 1/2	197	8	165
ME-34400 A178	40	4		x	3	2 1/2	233	8	178
ME-33250 B160	25	3		x	3	2 1/2	144	8	160
ME-33300 B170	30	3		x	3	2 1/2	165	8	170
ME-34300 B157	30	4		x	3	2 1/2	185	8	157
ME-33400 B187	40	3		x	3	2 1/2	198	8	187
ME-34400 B170	40	4		x	3	2 1/2	220	8	170
ME-34500 B182	50	4		x	3	2 1/2	250	8	182
ME-34500 B187	50	4		x	3	2 1/2	264	8	187
ME-33250 C150	25	3		x	3	2 1/2	130	8	150
ME-33300 C156	30	3		x	3	2 1/2	143	8	156
ME-34300 C147	30	4		x	3	2 1/2	163	8	147
ME-33400 C165	40	3		x	3	2 1/2	163	8	165
ME-33400 C170	40	3		x	3	2 1/2	175	8	170
ME-34400 C157	40	4		x	3	2 1/2	194	8	157
ME-33500 C177	50	3		x	3	2 1/2	191	8	177
ME-33500 C182	50	3		x	3	2 1/2	204	8	182
ME-34500 C167	50	4		x	3	2 1/2	224	8	167

Não utilize a motobomba nas faixas com asteríscos (*).

Para obter a altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.

Obrigatório o aterramento do motor elétrico, conforme previsto na norma NBR 5410 ou norma equivalente do país onde o produto será instalado.
