MCI
<a href="https://pumpsbrasil.com.br/categoria/bomba-monoestagio/" rel="tag">BOMBA MONOESTÁGIO</a>
MCI
Residencial
Comercial
Industrial
Municipal
Produtos químicos, lavação de gases, tratamento de efluentes, vinhoto, indústrias.
Motobombas para transporte de produtos químicos, desde que sob prévia consulta, para verificação da compatibilidade química entre materiais.
Aplicações Gerais
- Produtos químicos
- Lavação de gases
- Tratamento de efluentes
- Vinhoto
- Indústrias
Detalhes Técnicos do Produto

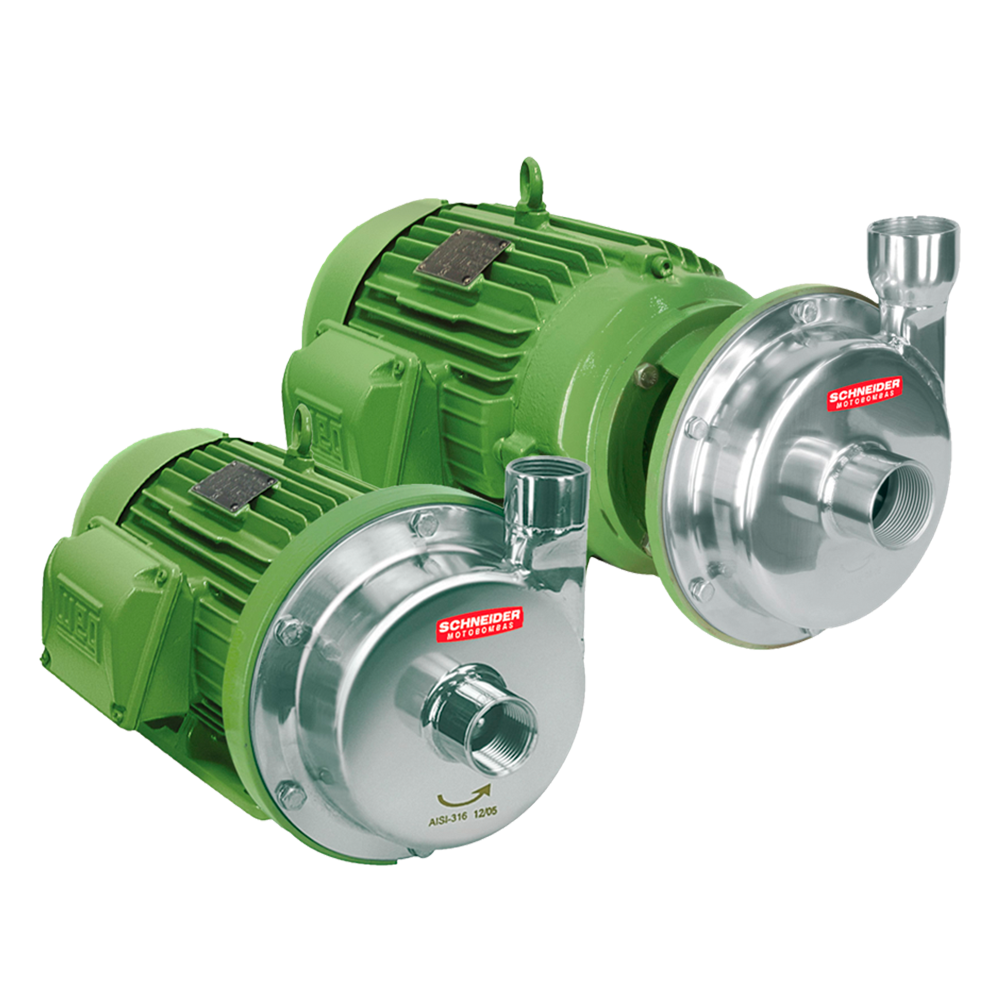

- MCI-RE / MCI-RQ
- Bocais com rosca BSP
- Caracol da motobomba de aço inox AISI-316
- Intermediário de ferro fundido GG-15 (MCI-RQ)
- Rotor de aço inox AISI-316
- Tampa traseira da motobomba de aço inox AISI-316
- Selo mecânico constituído de aço inox AISI-316, buna N, grafite e cerâmica
- MCI-RE
- Motor elétrico IP-21, 2 polos, 60 Hz; ou
- Motor elétrico IP-55, 2 polos, 60 Hz, eixo de aço inox AISI-316 e isolamento classe F
- MCI-RQ
- Motor elétrico IP-21, 2 polos, 60 Hz (2 e 3 cv); ou
- Motor elétrico IP-55, 2 polos, 60 Hz (2 a 7,5 cv)
Opções
- Selo mecânico: EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício
- Mancalizada
Importante
- Para bombeamento de água acima de 70 °C, utilize selo mecânico de Viton®.
- Vedada a utilização para bombeamento de produtos medicinais e alimentícios.
- Realize a escorva da motobomba com o mesmo produto a ser bombeado.
- No caso de mistura, espere a reação dos produtos químicos estabilizar antes de realizar a escorva para então bombear.
- Nas aplicações onde o sistema será submetido a processos de limpeza com produtos químicos diferentes do líquido bombeado, verifique a compatibilidade química entre o produto de limpeza e a motobomba.
Altura máxima de sucção: 6 m (MCI-RE); 7 m (MCI-RQ).
| Modelo | Potência (cv) |
Características Hidráulicas | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Altura Manométrica Total (m.c.a.) | |||||||||||||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | ||
| Vazão em m³/h válida para sucção de 0 m.c.a. | |||||||||||||||||||||||
| MCI-RE | 1/2 | 14,3 | 13,5 | 12,7 | 11,9 | 11,1 | 10,3 | 9,4 | 8,5 | 7,4 | 6,3 | 5 | |||||||||||
| 3/4 | * | * | * | 14,8 | 14,2 | 13,5 | 12,7 | 11,9 | 11,2 | 10,3 | 9,5 | 8,5 | 7,6 | 6,5 | 5,3 | ||||||||
| 1 | * | * | * | * | * | * | 15 | 14,3 | 13,6 | 12,9 | 12,2 | 11,5 | 10,7 | 9,9 | 9 | 7,1 | 4,9 | ||||||
| 1,5 | * | * | * | * | * | * | * | * | * | 14,8 | 14,2 | 13,5 | 12,9 | 12,2 | 11,5 | 10,7 | 9,9 | 9,0 | 8,1 | 7,0 | 5,9 | 4,6 | |
| Modelo | Potência (cv) |
Características Hidráulicas | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Altura Manométrica Total (m.c.a.) | |||||||||||||||||||
| 10 | 11 | 12 | 13 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | 36 | 38 | 40 | ||
| Vazão em m³/h válida para sucção de 0 m.c.a. | |||||||||||||||||||
| MCI-RQ | 2 | 24,7 | 23,2 | 21,7 | 20,1 | 18,4 | 14,6 | 10,1 | |||||||||||
| 3 | * | * | * | 27,8 | 26,2 | 22,8 | 19,1 | 15,2 | 10,8 | ||||||||||
| 4 | * | * | * | * | * | 30,8 | 28,3 | 25,6 | 22,6 | 19,1 | 14,8 | 8,7 | |||||||
| 5 | * | * | * | * | * | * | 32,4 | 29,7 | 26,8 | 23,6 | 20,2 | 16,5 | 12,3 | ||||||
| 7,5 | * | * | * | * | * | * | * | * | 36,9 | 34,7 | 32,3 | 29,9 | 27,3 | 24,4 | 21,3 | 17,9 | 14 | 9,2 | |
| Modelo | Potência (cv) |
Monofásico | Trifásico | Ø Sucção (pol) |
Ø Recalque (pol) |
Pressão máxima sem vazão (m.c.a.) |
Altura máxima de sucção (m.c.a.) |
Ø Rotor (mm) |
|---|---|---|---|---|---|---|---|---|
| MCI-RE | 1/2 | x | x | 1 | 1 | 14 | 6 | 90 |
| 3/4 | x | x | 1 | 1 | 19 | 6 | 100 | |
| 1 | x | x | 1 | 1 | 23 | 6 | 110 | |
| 1,5 | x | x | 1 | 1 | 25 | 6 | 120 | |
| MCI-RQ | 2 | x | x | 1 1/2 | 1 1/2 | 21 | 7 | 112 |
| 3 | x | x | 1 1/2 | 1 1/2 | 25 | 7 | 120 | |
| 4 | x | x | 1 1/2 | 1 1/2 | 30 | 7 | 129 | |
| 5 | x | x | 1 1/2 | 1 1/2 | 34 | 7 | 135 | |
| 7,5 | x | x | 1 1/2 | 1 1/2 | 41 | 7 | 150 |
Não utilize a motobomba na faixa com asteriscos (*).
Motor WEG IP-00 com capa de proteção, proteção térmica e capacitor permanente, 2 polos, 60 Hz. Temperatura máxima do líquido bombeado: 55 °C. Equipamento desenvolvido para uso exclusivamente residencial.
BCR-2000: Rotor fechado de alumínio. BCR-2010: Rotor fechado de Noryl®, com 30% de fibra de vidro para maior resistência.
