GS/GSD – Série 200
<a href="https://pumpsbrasil.com.br/categoria/bomba-normalizada/" rel="tag">BOMBA NORMALIZADA</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-monoestagio/" rel="tag">BOMBA MONOESTÁGIO</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-de-incendio/" rel="tag">BOMBA DE INCÊNDIO</a>
GS/GSD – Série 200
Residencial
Comercial
Industrial
Municipal

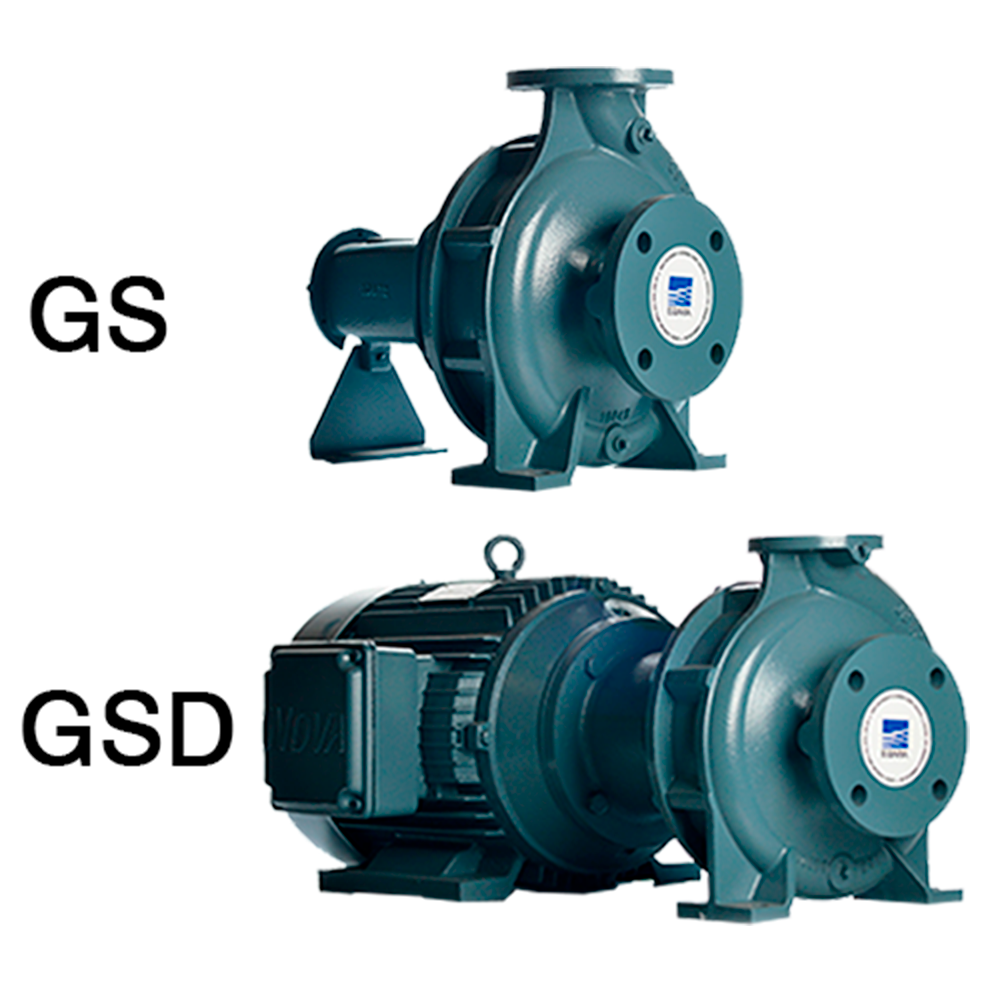

Bomba Centrífuga Normalizada Monoestágio Mancalizada
Bomba normalizada mancalizada (GS), conforme norma dimensional EN733, com carcaça, rotor e suporte em ferro fundido GG-25, anéis de desgaste em bronze e vedação por gaxetas Graflex. Projetada para o bombeamento de água limpa em temperaturas de até 70°C, atende aplicações de abastecimento público, irrigação, combate a incêndio, ar condicionado, saneamento e processos industriais. Suporta vazão de até 1575,9 m³/h e pressão de até 142,5 mca, sendo uma solução robusta para aplicações de grande porte e alta demanda.
Aplicações Gerais
- Indústrias/Processos
- Agricultura/Irrigação
- Construção Civil
- Abastecimento público de água
- Saneamento
- Sistema de refrigeração
- Ar-condicionado
- Combate a incêndio
Detalhes Técnicos do Produto
- Mancalizada (GS) – Conforme norma Dimensional EN733.
- Motor Trifásico em IV Polos, 60Hz, 1750rpm – Bocais Flange conforme norma ANSI B16.1, Sucção 250mm x Recalque 200mm.
- Utilizada para água limpa até temperatura de 70ºC (Temperaturas superiores, consultar opções).
- Vazão Máxima: 1575,9m³/h – Vazão Mínima: 647,2m³/h.
- Pressão Máxima: 142,5mca – Pressão Mínima: 55,0mca.
Especificações
- Carcaça em ferro fundido GG-25.
- Rotor em ferro fundido GG-25.
- Suporte em ferro fundido GG-25.
- Anéis de desgaste em Bronze.
- Anel O’ring de vedação da carcaça em Buna N.
- Gaxetas Graflex.
Opções
- Bocais Flange conforme norma DIN EN 1092-2/97.
- Fornecimento com contra flanges ANSI B16.1 ou DIN EN 1092-2/97 com rosca BSP ou NPT.
- Bomba inteira em Ferro Nodular (GGG-40).
- Rotor em Ferro Nodular (GGG-40).
- Rotor em Bronze.
- Montagem com motor a prova de explosão.
- Montagem Mancal x Base x Luva Elástica.
- Pintura na cor vermelho Munsell para combate a incêndio.
GS 200-400:
| MODELO MODEL MODELO |
ROTOR IMPELLER IMPULSOR [ mm ] |
ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ] | ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ] |
||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 32 | 34 | 36 | 38 | 40 | 42 | 44 | 46 | 48 | 50 | 52 | 54 | 56 | 59 | 62 | 65 | 68 | 71 | 74 | 77 | 80 | 83 | |||
| VAZÃO / FLOW RATE / CAUDAL [ m³/h ] | |||||||||||||||||||||||||
| GS200-400 | 326 | 1303,2 | 1241,4 | 1179,7 | 1093,6 | 984,9 | 819,6 | 635,6 | 464,0 | 290,2 | 47,4 | ||||||||||||||
| 175 cv | 150 cv | 125 cv | |||||||||||||||||||||||
| GS200-400 | 357 | 1388,6 | 1312,2 | 1255,8 | 1177,2 | 1081,3 | 982,0 | 685,5 | 32,3 | 59,1 | |||||||||||||||
| 250 cv | 200 cv | 150 cv | |||||||||||||||||||||||
| GS200-400 | 389 | 1484,4 | 1393,5 | 1297,2 | 1157,4 | 935,8 | 72,1 | ||||||||||||||||||
| 350 cv | 300 cv | ||||||||||||||||||||||||
| GS200-400 | 420 | 1565,6 | 1492,7 | 1419,8 | 1310,7 | 1170,9 | 875,0 | 125,2 | 83,2 | ||||||||||||||||
| 450 cv | 400 cv | 350 cv | 200 cv | ||||||||||||||||||||||
GS 200-500:
| MODELO MODEL MODELO |
ROTOR IMPELLER IMPULSOR [mm] |
ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ] | ALTURA MÁXIMA MAXIMUM HEAD ALTURA MAXIMA [ m ] |
|||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 135 | 140 | |||
| VAZÃO / FLOW RATE / CAUDAL [ m³/h ] | ||||||||||||||||||||
| GS200-500 | 411 | 1369,3 | 1251,8 | 1132,1 | 1007,1 | 863,0 | 647,2 | 82,7 | ||||||||||||
| 350 cv | 300 cv | 250 cv | ||||||||||||||||||
| GS200-500 | 451 | 1445,7 | 1326,7 | 1205,1 | 1079,7 | 929,3 | 724,0 | 102,3 | ||||||||||||
| 500 cv | 450 cv | 400 cv | 350 cv | |||||||||||||||||
| GS200-500 | 490 | 1500,1 | 1387,7 | 1274,3 | 1160,1 | 1022,4 | 837,5 | 123,1 | ||||||||||||
| 600 cv | 550 cv | 500 cv | 450 cv | |||||||||||||||||
| GS200-500 | 530 | 1575,9 | 1487,9 | 1400,0 | 1277,9 | 1131,0 | 893,2 | 142,5 | ||||||||||||
| 750 cv | 700 cv | 650 cv | 600 cv | |||||||||||||||||
