GS/GDS – Série 65

EBARA

<a href="https://pumpsbrasil.com.br/categoria/bomba-normalizada/" rel="tag">BOMBA NORMALIZADA</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-monoestagio/" rel="tag">BOMBA MONOESTÁGIO</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-de-incendio/" rel="tag">BOMBA DE INCÊNDIO</a>

GS/GDS – Série 65

Residencial

Comercial

Industrial

Municipal

Motobomba Centrífuga Normalizada Monoestágio

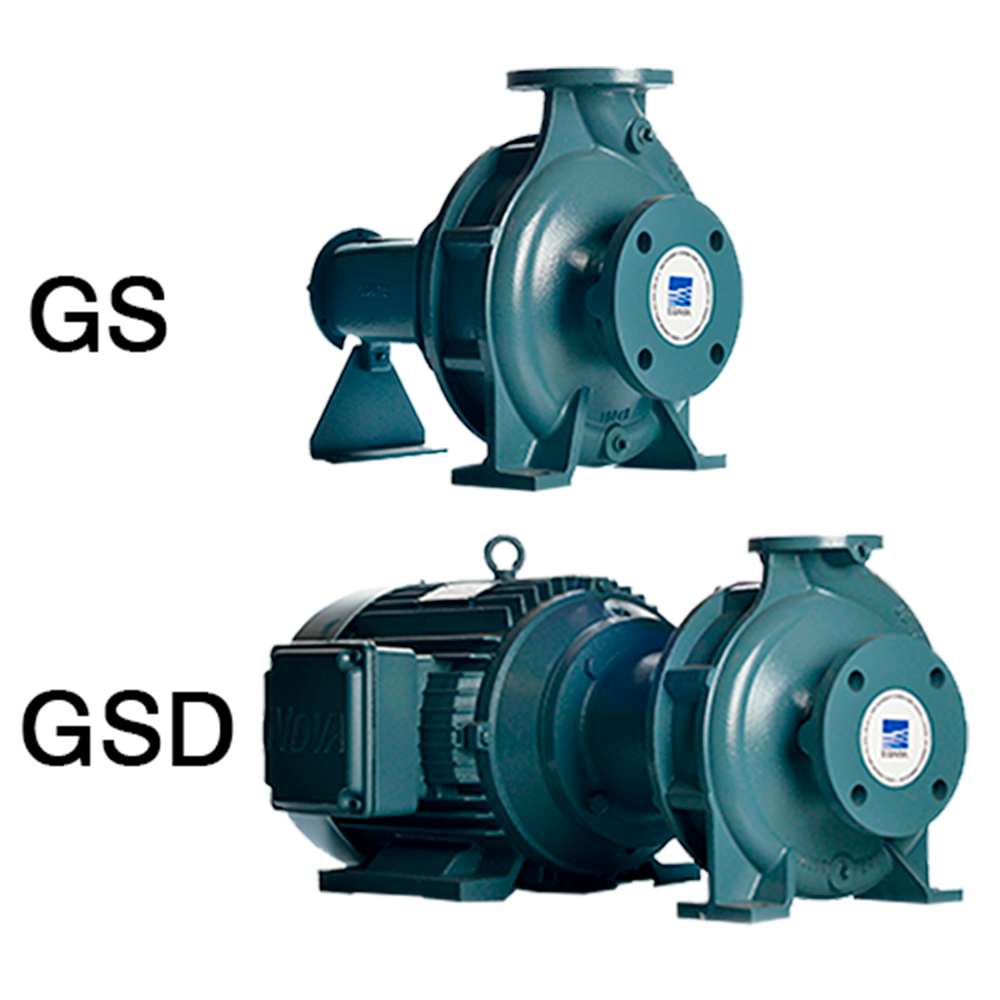

Motobomba normalizada disponível nas versões monobloco (GSD) e mancalizada (GS), conforme norma dimensional EN733, com carcaça, rotor e intermediário em ferro fundido GG-25 e anéis de desgaste em bronze. Projetada para o bombeamento de água limpa em temperaturas de até 70°C, atende aplicações de abastecimento público, irrigação, combate a incêndio, ar condicionado, saneamento e processos industriais. Suporta vazão de até 222,6 m³/h e pressão de até 146,2 mca, oferecendo robustez e versatilidade para demandas industriais e prediais.

Descrição Geral

Cobertura Hidráulica

Materiais

Aplicações Gerais

Indústrias/Processos
Agricultura/Irrigação
Construção Civil
Abastecimento público de água
Saneamento
Sistema de refrigeração
Ar-condicionado
Combate a incêndio

Detalhes Técnicos do Produto

Monobloco (GSD) ou Mancalizada (GS).
Conforme norma Dimensional EN733.
Motor Monofásico ou Trifásico em II Polos, 60Hz, 3500rpm ou IV Polos, 60Hz, 1750rpm – Bocais Flange conforme norma ANSI B16.1, Sucção 80mm x Recalque 65mm.
Utilizada para água limpa até temperatura de 70ºC (Temperaturas superiores, consultar opções).
Vazão Máxima: 222,6m³/h – Vazão Mínima: 33,4m³/h;
Pressão Máxima: 146,2mca – Pressão Mínima: 17,0mca.

Especificações

Carcaça em ferro fundido GG-25.
Rotor em ferro fundido GG-25.
Intermediário/Suporte em ferro fundido GG-25.
Anéis de desgaste em Bronze.
Anel O’ring de vedação da carcaça em Buna N.
Selo mecânico: Faces em grafite e cerâmica.
Mola em inox 304 e elastômero (borracha) em Buna N.

Opções

Bocais Flange conforme norma DIN EN 1092-2/97.
Fornecimento com contra flanges ANSI B16.1 ou DIN EN 1092-2/97 com rosca BSP ou NPT.
Bomba inteira em Ferro Nodular (GGG-40).
Rotor em Ferro Nodular (GGG-40).
Rotor em Bronze.
Vedação especial do Selo Mecânico/Anel O’ring através de elastômeros (borrachas) em Viton ou EPDM e “faces” em Carbeto de Silício ou Tungstênio.
Montagem com motor a prova de explosão.
Montagem Mancal x Base x Luva Elástica.
Pintura na cor vermelho Munsell para combate a incêndio.

GS/GSD 65-125:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]								ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		3	4	5	6	7	8	9	10
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS65-125	120		70,5	49,3	8,3					6,1
GS65-125	120		1,5 cv		1 cv					6,1
GS65-125	130			81,7	67,5	33,6				7,2
GS65-125	130			2 cv		1,5 cv				7,2
GS65-125	139				91,0	78,4	58,8			8,4
GS65-125	139				3 cv					8,4
GS65-125	147				94,8	84,3	71,4	51,5		9,7
GS65-125	147				3 cv					9,7

GS/GSD 65-160:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]												ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		4	5	6	7	8	9	10	11	12	13	14	15
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS65-160	135		72,1	58,4	39,9	3,5								8,1
GS65-160	135		2 cv		1.5 cv									8,1
GS65-160	150				80,3	67,6	49,8	6,5						10,1
GS65-160	150				3 cv			1.5 cv						10,1
GS65-160	165							86,6	73,5	52,1				12,5
GS65-160	165							4 cv		3 cv				12,5
GS65-160	177								97,7	87,9	72,7	42,0		14,5
GS65-160	177								5 cv			4 cv		14,5

GS/GSD 65-200:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEIO [ m ]														ALTURA MÁXIMA MAXIMUM HEAD ALTURAMÁXIMA [ m ]
		9	10	11	12	13	14	15	16	18	19	20	21	22	23
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS65-200	162	90,3	81,7	70,0	48,7											12,4
GS65-200	162	4 cv			3 cv											12,4
GS65-200	183					95,6	84,7	67,3	28,0							16,0
GS65-200	183					6 cv		5 cv	4 cv							16,0
GS65-200	203									94,7	81,0					19,9
GS65-200	203									7,5 cv						19,9
GS65-200	219											96,3	86,6	74,4	54,7	23,2
GS65-200	219											10 cv		7,5 cv	6 cv	23,2

GS/GSD 65-250:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																						ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36	37
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS65-250	215		103,5	96,9	88,6	78,2	63,2	33,4																22,3
GS65-250	215		10 cv			7,5 cv		5 cv																22,3
GS65-250	237							105,6	99,1	91,2	82,1	69,4	47,2											27,1
GS65-250	237							12,5 cv	10 cv				7,5 cv											27,1
GS65-250	254										113,4	107,0	100,6	92,9	84,2	73,6	56,7							31,5
GS65-250	254										12,5 cv					10 cv								31,5
GS65-250	273														113,3	107,7	101,4	94,4	86,2	76,8	63,8	42,5		36,6
GS65-250	273														15 cv					12,5 cv		10 cv		36,6

GS/GSD 65-315:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [mm]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																							ALTURA MÁXIMA MAXIMUM HEAD ALTURAMÁXIMA [ m ]
		26	27	28	29	30	31	32	33	34	35	36	37	38	39	40	41	42	43	44	46	48	50	52
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS65-315	261	129,7	123,7	117,7	111,5	105,2	98,2	90,7	81,9	71,9	56,5	17,1													36,7
GS65-315	261	20 cv					15 cv			12,5 cv		6 cv													36,7
GS65-315	282					144,4	139,0	133,7	128,3	122,1	116,0	109,4	102,1	94,5	84,7	73,1	56,7								41,7
GS65-315	282					25 cv				20 cv						15 cv	12,5 cv								41,7
GS65-315	303									155,1	150,4	145,8	141,1	135,9	130,3	124,6	118,4	111,2	104,0	94,7	71,4				47,6
GS65-315	303									30 cv				25 cv						20 cv					47,6
GS65-315	320									167,5	164,2	161,0	157,7	154,5	151,3	147,3	142,9	138,6	134,2	129,5	117,8	103,6	84,3	47,5	52,6
GS65-315	320									40 cv		30 cv									25 cv			15 cv	52,6

GS/GSD 65-125:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																				ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	32	34	36	38
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
G85-125	120	146,1	138,1	129,1	119,3	107,8	95,3	81,4	65,6	47,1	21,7											24,4
G85-125	120	12,5 cv				10 cv					7,5 cv											24,4
G85-125	130				168,8	162,2	155,7	149,1	141,0	132,4	122,9	111,7	98,7	83,5	62,7	22,3						29,0
G85-125	130				15 cv								12,5 cv			10 cv						29,0
G85-125	139									181,6	176,1	170,6	165,1	158,4	150,8	143,2	133,8	108,1				33,8
G85-125	139									20 cv												33,8
G85-125	147										188,8	183,7	178,5	173,3	168,0	161,7	155,4	142,1	125,4	102,9	55,1	38,6
G85-125	147										25 cv						20 cv				15 cv	38,6

GS/GSD 65-160:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		16	17	20	23	26	29	32	35	38	41	44	47	50	53	56	59
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS65-160	135		161,1	142,9	123,3	99,4	62,6	9,5										32,8
GS65-160	135		15 cv			12,5 cv		10 cv										32,8
GS65-160	150						152,4	132,6	107,4	68,4								40,6
GS65-160	150						20 cv			15 cv								40,6
GS65-160	165									180,4	163,8	142,7	110,8	3,5				50,1
GS65-160	165									30 cv			25 cv	15 cv				50,1
GS65-160	177											191,6	177,0	158,2	132,8	83,8		58,2
GS65-160	177											40 cv				25 cv		58,2

GS/GSD/GST 65-200:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		40	42	44	46	48	50	56	58	60	62	64	72	74	76	78	80	82	84	85	86	87	88	89
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS65-200	162	161,0	150,4	137,7	122,3	100,8	58,0																		50,0
GS65-200	162	30 cv				25 cv	20 cv																		50,0
GS65-200	183							170,3	159,1	145,2	126,7	92,9													64,5
GS65-200	183							50 cv	40 cv			30 cv													64,5
GS65-200	203												184,3	175,6	164,6	150,6	125,6								80,2
GS65-200	203												60 cv			50 cv									80,2
GS65-200	215														192,3	182,9	172,1	160,3	145,8	137,9	128,3	117,0	101,9	76,8	89,3
GS65-200	215														75 cv	60 cv				50 cv				40 cv	89,3

GS/GSD/GST 65-250:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [mm]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																						ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		70	72	74	76	78	80	82	84	86	88	90	95	100	105	110	115	120	125	130	135	140	145
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS65-250	215	199,4	192,7	186,0	178,4	169,3	160,2	147,8	134,4	115,7	86,5													89,8
GS65-250	215	75 cv		60 cv					50 cv		40 cv													89,8
GS65-250	237								211,6	206,6	201,6	196,6	182,5	165,1	137,6									109,0
GS65-250	237								100 cv				75 cv											109,0
GS65-250	254													214,9	204,2	192,8	175,9	151,2	82,0					126,2
GS65-250	254													100 cv					60 cv					126,2
GS65-250	273																222,6	209,1	194,7	178,7	159,3	134,5	89,8	146,2
GS65-250	273																125 cv				100 cv		75 cv	146,2
