GS/GDS – Série 100

EBARA

<a href="https://pumpsbrasil.com.br/categoria/bomba-normalizada/" rel="tag">BOMBA NORMALIZADA</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-monoestagio/" rel="tag">BOMBA MONOESTÁGIO</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-de-incendio/" rel="tag">BOMBA DE INCÊNDIO</a>

GS/GDS – Série 100

Residencial

Comercial

Industrial

Municipal

Motobomba Centrífuga Normalizada Monoestágio

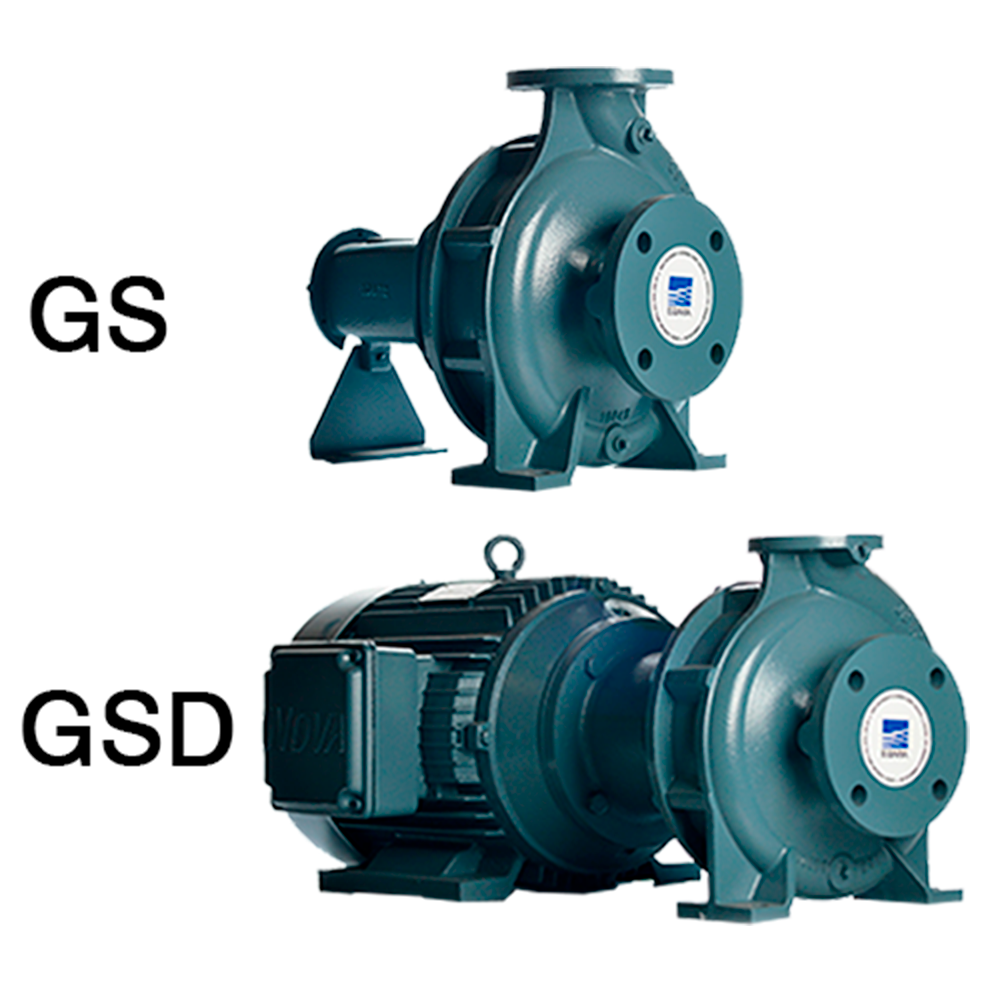

Motobomba normalizada disponível nas versões monobloco (GSD) e mancalizada (GS), conforme norma dimensional EN733, com carcaça, rotor e intermediário em ferro fundido GG-25 e anéis de desgaste em bronze. Projetada para o bombeamento de água limpa em temperaturas de até 70°C, atende aplicações de abastecimento público, irrigação, combate a incêndio, ar condicionado, saneamento e processos industriais. Suporta vazão de até 538,7 m³/h e pressão de até 150,6 mca, oferecendo robustez e versatilidade para demandas industriais e prediais.

Descrição Geral

Cobertura Hidráulica

Materiais

Aplicações Gerais

Indústrias/Processos
Agricultura/Irrigação
Construção Civil
Abastecimento público de água
Saneamento
Sistema de refrigeração
Ar-condicionado
Combate a incêndio

Detalhes Técnicos do Produto

Monobloco (GSD) ou Mancalizada (GS).
Conforme norma Dimensional EN733.
Motor Monofásico ou Trifásico em II Polos, 60Hz, 3500rpm ou IV Polos, 60Hz, 1750rpm.
Bocais Flange conforme norma ANSI B16.1, Sucção 125mm x Recalque 100mm.
Utilizada para água limpa até temperatura de 70ºC (Temperaturas superiores, consultar opções).
Vazão Máxima: 538,7m³/h – Vazão Mínima: 19,7m³/h.
Pressão Máxima: 150,6mca – Pressão Mínima: 7,0mca.

Especificações

Carcaça em ferro fundido GG-25.
Rotor em ferro fundido GG-25.
Intermediário/Suporte em ferro fundido GG-25.
Anéis de desgaste em Bronze.
Anel O’ring de vedação da carcaça em Buna N.
Selo mecânico: Faces em grafite e cerâmica.
Mola em inox 304 e elastômero (borracha) em Buna N.

Opções

Bocais Flange conforme norma DIN EN 1092-2/97.
Fornecimento com contra flanges ANSI B16.1 ou DIN EN 1092-2/97 com rosca BSP ou NPT.
Bomba inteira em Ferro Nodular (GGG-40).
Rotor em Ferro Nodular (GGG-40).
Rotor em Bronze.
Vedação especial do Selo Mecânico/Anel O’ring através de elastômeros (borrachas) em Viton ou EPDM e “faces” em Carbeto de Silício ou Tungstênio.
Montagem com motor a prova de explosão.
Montagem Mancal x Base x Luva Elástica.
Pintura na cor vermelho Munsell para combate a incêndio.

GS/GSD 100-160:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEIO [ m ]													ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		4	5	6	7	8	9	10	11	12	13	14	15	16
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS100-160	149		149,2	128,3	104,0	78,4	50,0	7,2							10,1
GS100-160	149		4 cv												10,1
GS100-160	156		171,7	156,5	137,8	116,3	92,5	66,4	31,2						11,3
GS100-160	156		5 cv					4 cv							11,3
GS100-160	170				182,2	168,5	153,4	137,2	118,6	96,5	67,0				13,8
GS100-160	170				7,5 cv			6 cv			5 cv				13,8
GS100-160	181					191,4	183,6	174,0	162,4	147,2	125,6	91,5	46,9		15,6
GS100-160	181					10 cv				7,5 cv			5 cv		15,6

GS/GSD 100-200:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																		ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS100-200	171		179,7	152,4	126,4	97,2	59,4	19,7												12,8
GS100-200	171		7,5 cv				5 cv													12,8
GS100-200	187						189,4	168,2	140,1	99,2	43,3									15,8
GS100-200	187						10 cv			7,5 cv										15,8
GS100-200	204									225,2	210,3	191,6	169,1	137,0	5,1					19,1
GS100-200	204									15 cv			12,5 cv		7,5 cv					19,1
GS100-200	220												262,5	249,5	236,4	216,7	191,4	147,4		22,6
GS100-200	220												20 cv				15 cv			22,6

GS/GSD 100-250:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [mm]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																					ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	26	28	30	32	34	36
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS100-250	210	244,7	234,2	223,7	212,4	200,9	188,7	175,4	161,4	145,3	126,9	104,6	71,3										21,7
GS100-250	210	15,0 cv			12,5 cv							10,0 cv											21,7
GS100-250	230						258,0	246,9	235,9	224,8	213,4	200,9	188,4	173,5	157,9	137,8	67,8						26,4
GS100-250	230						20,0 cv									15,0 cv	10,0 cv
GS100-250	250												255,5	243,5	231,8	220,1	194,1	163,0	115,1				26,4	31,5
GS100-250	250												25,0 cv					20,0 cv						31,5
GS100-250	270																278,0	260,1	240,5	217,1	185,4	134,7	37,6
GS100-250	270																40,0 cv			30,0 cv		25,0 cv	37,6

GS/GSD 100-315:

MODELO	ROTOR [mm]	ALTURA MANOMÉTRICA (mc.á.)																					ALTURA MÁXIMA [m]
		20	21	22	23	24	25	26	27	28	29	30	31	33	35	37	39	41	43	45	47	49
		VAZÃO [ m³/h ]
GS100-315	242	202,3	196,4	190,4	184,5	176,0	167,2	157,2	144,0	126,4	99,4												29,9
GS100-315	242	20 cv									15 cv												29,9
GS100-315	265						223,4	215,2	207,0	198,3	188,7	179,1	167,8	141,3	100,8								36,1
GS100-315	265						30 cv			25 cv					20 cv								36,1
GS100-315	289													248,6	231,8	211,9	189,0	160,5	115,0				43,6
GS100-315	289													40 cv				30 cv	25 cv				43,6
GS100-315	312																274,3	258,0	238,7	217,7	193,0	158,4	50,9
GS100-315	312																50 cv				40 cv		50,9

GS/GSD 100-400:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [mm]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		35	37	39	41	43	45	47	49	51	53	55	57	59	61	63	65	67	69	72	75	78	81	84
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS100-400	320	226,3	218,8	211,2	203,7	191,5	178,9	157,3	109,9																50,3
GS100-400	320	40 cv							30 cv																50,3
GS100-400	350						276,3	261,8	246,2	229,5	210,5	189,6	161,9	117,1											59,2
GS100-400	350						60 cv				50 cv			40 cv											59,2
GS100-400	381										292,1	278,8	265,0	250,4	235,5	217,7	198,9	174,8	140,5						70,9
GS100-400	381										75 cv					60			50 cv						70,9
GS100-400	412															348,6	334,0	319,5	304,7	282,3	257,1	228,7	190,5	11,2	84,2
GS100-400	412															100 cv							75 cv		84,2

GS/GSD 100-160:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEIO [ m ]																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		21	23	25	27	29	31	33	35	37	39	41	43	45	47	49	51	53	55	57	59	61	63	65
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS100-160	149		268,4	247,8	226,4	204,2	180,9	157,1	130,9	101,8	66,1														40,7
GS100-160	149		40 cv			30 cv																			40,7
GS100-160	156				283,0	263,0	241,9	219,8	196,1	170,8	143,6	111,5	72,7												45,0
GS100-160	156				40 cv							30 cv
GS100-160	170							327,3	310,8	294,0	277,2	258,1	238,9	217,6	194,8	168,6	139,6	99,8							45,0	55,0
GS100-160	170							50 cv									40 cv
GS100-160	181									362,4	353,6	344,8	330,4	316,0	301,6	283,2	262,1	239,3	211,1	179,9	145,4	105,4	55,9		64,0	55,0
GS100-160	181									75 cv				60 cv						50 cv			40 cv		64,0

GS/GSD 100-200:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		28	30	32	34	36	38	40	42	44	46	48	50	52	54	56	58	60	65	70	75	80	85	90
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS100-200	171	349,7	326,5	302,5	277,8	251,8	223,1	191,8	157,2	118,9	77,8	39,1	5,3												50,3
GS100-200	171	50 cv							40 cv																50,3
GS100-200	187								384,0	364,9	344,1	320,9	294,9	265,9	230,8	189,1	138,6	76,7							62,3
GS100-200	187								75 cv							60 cv	50 cv								62,3
GS100-200	204														444,8	431,3	417,8	404,3	358,1	285,1	55,9				75,3
GS100-200	204														125 cv				100 cv		60 cv				75,3
GS100-200	220																			505,8	474,1	427,9	362,9		89,8
GS100-200	220																			150 cv					89,8

GS/GSD/GST 100-250L:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																						ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		54	58	62	66	70	74	78	82	86	90	95	100	105	110	115	120	125	130	135	140	145	150
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS100-250L	210	410,9	386,3	360,7	333,3	302,7	268,0	229,0	175,7	84,2												87,1
GS100-250L	210	100 cv							75 cv													87,1
GS100-250L	230				451,4	433,9	416,4	395,7	373,3	348,4	318,9	273,5	211,3	69,9								105,5
GS100-250L	230				150 cv						125cv		100cv	75cv								105,5
GS100-250L	250									490,7	466,7	435,9	404,7	369,9	332,2	286,4	216,3	16,7				125,5
GS100-250L	250									200 cv			175 cv			150 cv	125 cv	100 cv
GS100-250L	270													538,7	520,3	501,9	481,2	453,3	424,5	381,7	325,1	125,5	236,1	68,2	150,6
GS100-250L	270													250 cv							200	175	125		150,6
