FIREBLOC
<a href="https://pumpsbrasil.com.br/categoria/bomba-monoestagio/" rel="tag">BOMBA MONOESTÁGIO</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-de-incendio/" rel="tag">BOMBA DE INCÊNDIO</a>
FIREBLOC
Residencial
Comercial
Industrial
Municipal
Bomba Centrífuga Monobloco para Sistemas de Combate a Incêndio

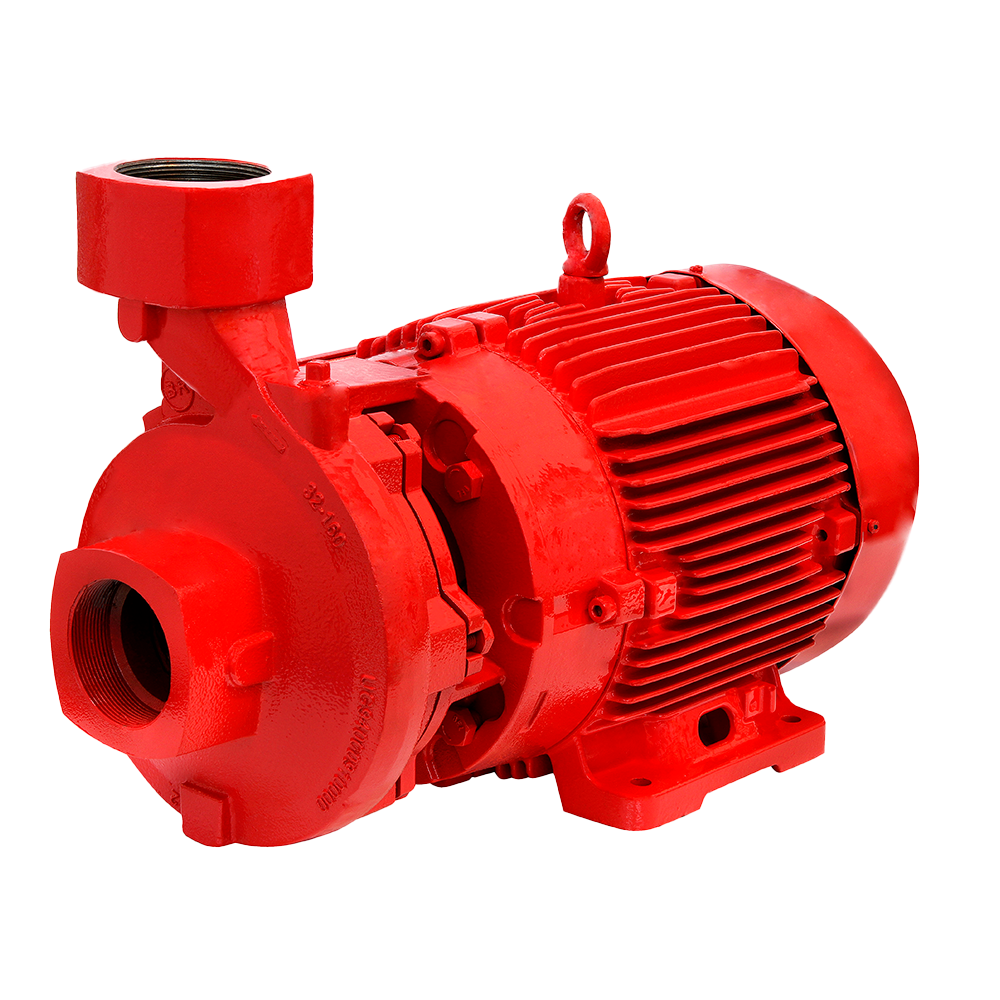

A KSB Firebloc é uma bomba centrífuga horizontal, simples estágio, sucção horizontal e descarga vertical, acoplada ao motor elétrico no sistema monobloco, desenvolvida para bombeamento de líquidos limpos ou turvos em sistemas de combate a incêndio. Atende à NBR 13714 e à IT nº 22 do Corpo de Bombeiros de SP, com vazões de até 40 m³/h e alturas manométricas de até 55 mca.
Aplicações Gerais
- Bombeamento de líquidos limpos ou turvos em sistemas de combate a incêndio
- Edificações comerciais, industriais e prediais que exigem atendimento à NBR 13714 e IT nº 22 do Corpo de Bombeiros de SP
Detalhes Técnicos do Produto
- Bomba centrífuga horizontal, simples estágio, sucção horizontal e descarga vertical
- Construção monobloco, acoplada diretamente ao motor elétrico
- Projeto Back-Pull-Out — permite desmontagem sem desconectar as tubulações
- Rotor radial, fechado, de sucção simples, fundido em peça única
- Vazão: até 40 m³/h
- Altura manométrica: até 55 m
- Temperatura de operação: até 90 °C
- Pressão máxima na sucção: 3 bar
- Pressão máxima na descarga: 6 bar
- Rotação: 3.500 rpm
- Bocais rosqueados: 2.1/2″ BSP
- Potências disponíveis: 3, 4, 5, 7,5 e 10 CV
- Sentido de rotação: horário, visto do lado do motor
- Pintura padrão KSB: acabamento alquídico vermelho Munsell 5R4/14
- Motor Elétrico
- Parte integrante do conjunto, com flange e ponta de eixo JM (norma NEMA)
- Grau de proteção: IP55
- Classe de isolação: B
- Fator de serviço: 1,15
- Fases / frequência: 3 / 60 Hz
- Tensões: 220 / 380 / 440 / 760 V
- Forma construtiva padrão: B34D
Especificações
- Corpo espiral: Ferro fundido
- Rotor: Ferro fundido
- Tampa de pressão: Ferro fundido
- Luva protetora do eixo (alongada): Bronze
- Selo mecânico padrão: Carvão / Aço Inox ou Cerâmica / Aço Inox (até 90 °C)
Opções
- Selo mecânico em Carbeto de Tungstênio / Carbeto de Tungstênio
- Forma construtiva do motor B34E (sob consulta)
- Painel elétrico compacto de partida manual/automática como acessório (atende NBR 13714 Complemento 1)
| Modelo | Diâmetro rotor (mm) |
hp | Bocais (*) | Altura manométrica (mca) | Altura máxima | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sucção | Recalque | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | 36 | 38 | 40 | 42 | 44 | 46 | 48 | 50 | 52 | 54 | 56 | ||||
| Vazão (m³/h) | ||||||||||||||||||||||||||||
| 32-125 | 115/108 | 3,0 | 2.1/2* | 2.1/2* | 33 | 31 | 29 | 24 | 21 | 17 | 24 | |||||||||||||||||
| 32-125 | 119 | 4,0 | 2.1/2* | 2.1/2* | 38 | 36 | 34 | 32 | 28 | 26 | 18 | 28 | ||||||||||||||||
| 32-125 | 129 | 5,0 | 2.1/2* | 2.1/2* | 38 | 36 | 34 | 31 | 27 | 23 | 20 | 34 | ||||||||||||||||
| 32-125 | 139 | 7,5 | 2.1/2* | 2.1/2* | 38 | 36 | 35 | 31 | 28 | 24 | 14 | 40 | ||||||||||||||||
| 32-160 | 154 | 7,5 | 2.1/2* | 2.1/2* | 32 | 29 | 26 | 23 | 17,5 | 12 | 48 | |||||||||||||||||
| 32-160 | 168 | 10,0 | 2.1/2* | 2.1/2* | 35 | 33 | 32,5 | 30 | 28,5 | 22,5 | 14 | 58 | ||||||||||||||||
| 40-160 | 126 | 7,5 | 2.1/2* | 2.1/2* | 64 | 60 | 54 | 50 | 41 | 36 | 30 | 30 | ||||||||||||||||
| 40-160 | 140 | 10,0 | 2.1/2* | 2.1/2* | 60 | 57 | 55 | 45 | 40 | 35 | 30 | 40 | ||||||||||||||||
| 40-160 | 150 | 12,5 | 2.1/2* | 2.1/2* | 75 | 70 | 68 | 60 | 57 | 55 | 50 | 45 | 45 | |||||||||||||||
| 40-160 | 160 | 15,0 | 2.1/2* | 2.1/2* | 77 | 74 | 72 | 70 | 63 | 60 | 54 | 50 | 45 | 38 | 54 | |||||||||||||
| Modelo | Diâmetro rotor (mm) |
hp | Bocais (*) | Altura manométrica (mca) | Altura máxima | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sucção | Recalque | 42 | 44 | 46 | 48 | 50 | 52 | 54 | 56 | 58 | 60 | 62 | 64 | 66 | 68 | 70 | 72 | 74 | 76 | 78 | 80 | 82 | 84 | 86 | 88 | ||||
| Vazão (m³/h) | |||||||||||||||||||||||||||||
| 40-160 | 174 | 20,0 | 2.1/2″ | 2.1/2″ | 80 | 74 | 70 | 66 | 61 | 55 | 52 | 45 | 38 | 64 | |||||||||||||||
| 40-200 | 160 | 10,0 | 2.1/2″ | 2.1/2″ | 50 | 46 | 37 | 28 | 20 | 50 | |||||||||||||||||||
| 40-200 | 168 | 12,5 | 2.1/2″ | 2.1/2″ | 56 | 52 | 49 | 47 | 44 | 38 | 28 | 55 | |||||||||||||||||
| 40-200 | 175 | 15,0 | 2.1/2″ | 2.1/2″ | 56 | 53 | 48 | 39 | 29 | 24 | 60 | ||||||||||||||||||
| 40-200 | 190 | 20,0 | 2.1/2″ | 2.1/2″ | 66 | 63 | 56 | 51 | 46 | 40 | 36 | 30 | 72 | ||||||||||||||||
| 40-200 | 199 | 25,0 | 2.1/2″ | 2.1/2″ | 68 | 64 | 60 | 56 | 50 | 46 | 40 | 36 | 30 | 84 | |||||||||||||||
| 40-200 | 209 | 30,0 | 2.1/2″ | 2.1/2″ | 74 | 68 | 63 | 60 | 57 | 54 | 50 | 42 | 89 | ||||||||||||||||
