GSDU – Série 80

EBARA

<a href="https://pumpsbrasil.com.br/categoria/bomba-normalizada/" rel="tag">BOMBA NORMALIZADA</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-monoestagio/" rel="tag">BOMBA MONOESTÁGIO</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-de-incendio/" rel="tag">BOMBA DE INCÊNDIO</a>

GSDU – Série 80

Residencial

Comercial

Industrial

Municipal

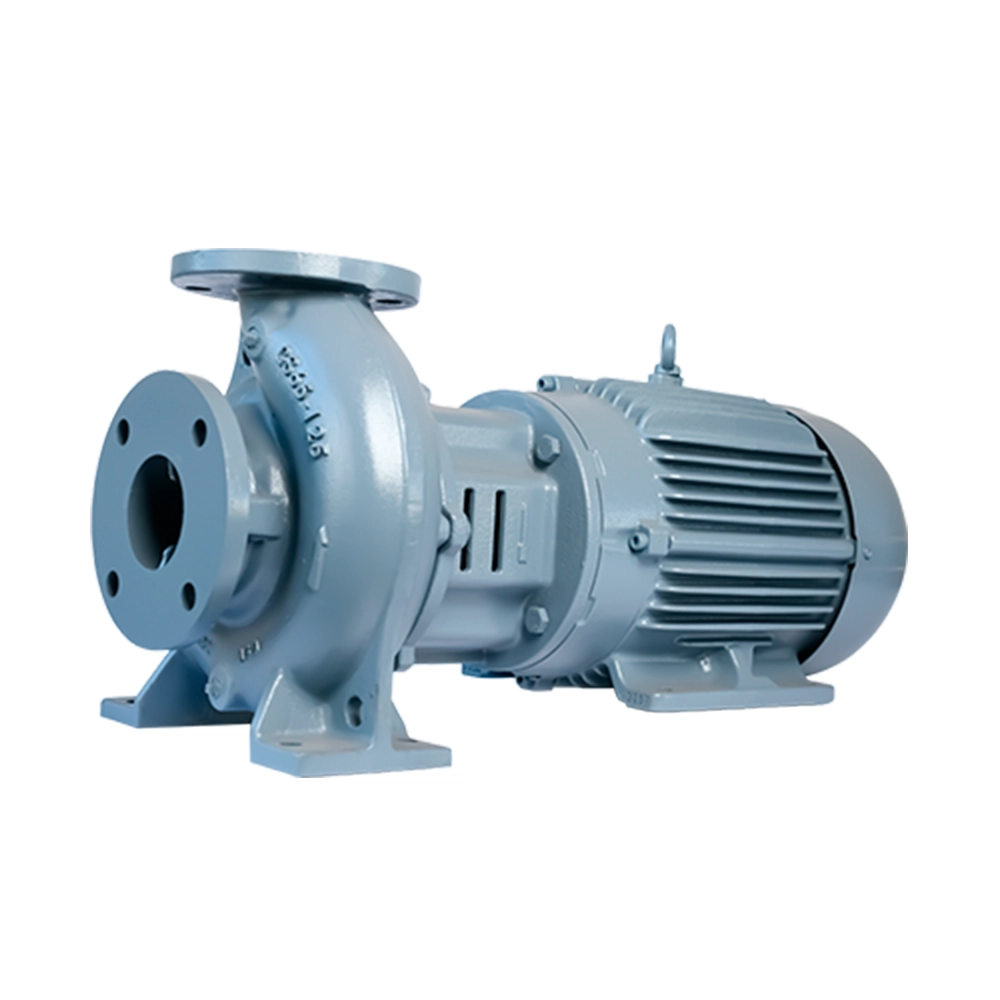

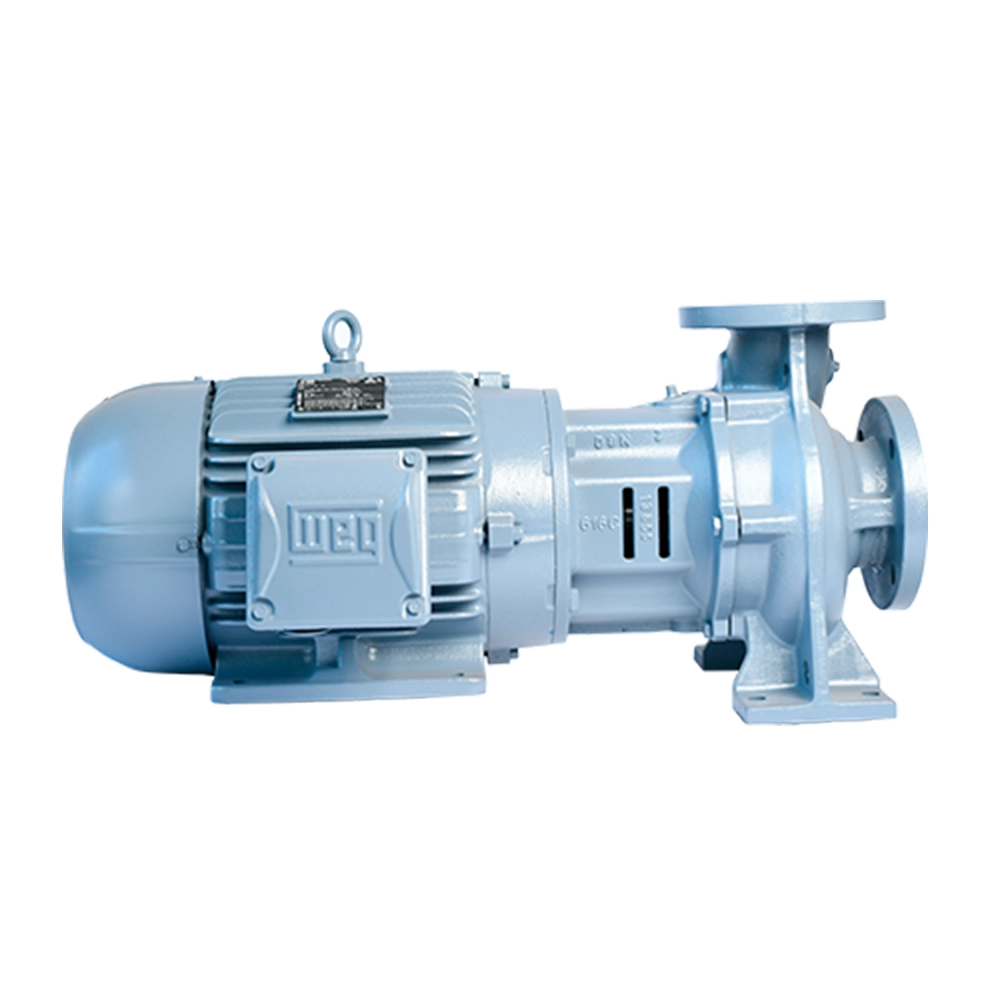

Disponível nas versões monobloco (GSDU) e mancalizada (GS), conforme norma dimensional EN733, com carcaça, rotor e intermediário em ferro fundido GG-25 e anéis de desgaste em bronze. Projetada para o bombeamento de água limpa em temperaturas de até 70°C, atende aplicações de abastecimento público, irrigação, combate a incêndio, ar condicionado, saneamento e processos industriais. Suporta vazão de até 326,8 m³/h e pressão de até 57,67 mca, sendo uma solução robusta e versátil para demandas industriais e prediais.

Descrição Geral

Cobertura Hidráulica

Materiais

Aplicações Gerais

Indústrias/Processos
Agricultura/Irrigação
Construção Civil
Abastecimento público de água
Saneamento
Sistema de refrigeração
Ar-condicionado
Combate a incêndio

Detalhes Técnicos do Produto

Monobloco (GSDU) ou Mancalizada (GS)
Conforme norma Dimensional EN733
Motor Monofásico ou Trifásico em II Polos, 60Hz, 3500rpm ou IV Polos, 60Hz, 1750rpm
Bocais Flange conforme norma ANSI B16.1, Sucção 100mm x Recalque 80mm
Utilizada para água limpa até temperatura de 70ºC (Temperaturas superiores, consultar opções)
Vazão Máxima: 326,8m³/h – Vazão Mínima: 5,4m³/h
Pressão Máxima: 57,67mca – Pressão Mínima: 5,0mca

Especificações

Carcaça em ferro fundido GG-25.
Rotor em ferro fundido GG-25.
Intermediário em ferro fundido GG-25.
Anéis de desgaste em Bronze.
Anel O’ring de vedação da carcaça em Buna N.
Selo mecânico: Faces em grafite e cerâmica.
Mola em inox 304 e elastômero (borracha) em Buna N.

Opções

Flange conforme norma DIN EN 1092-2/97.
Fornecimento com contra flanges ANSI B16.1 ou DIN EN 1092-2/97 com rosca BSP ou NPT.
Bomba inteira em Ferro Nodular (GGG-40).
Rotor em Ferro Nodular (GGG-40).
Rotor em Bronze.
Vedação especial do Selo Mecânico/Anel O’ring através de elastômeros (borrachas) em Viton ou EPDM e “faces” em Carbeto de Silício ou Tungstênio.
Montagem com motor a prova de explosão.
Pintura na cor vermelho Munsell para combate a incêndio.

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]										ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		3	4	5	6	7	9	11	13	15	17
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GSDU 80-160	147/127			110,6	84,3	51,1						7,7
GSDU 80-160	147/127			3 cv								7,7
GSDU 80-160	150				129,5	113,2	60,9					9,9
GSDU 80-160	150				4 cv		3 cv					9,9
GSDU 80-160	164						134,1	94,5				12,2
GSDU 80-160	164						6 cv	5 cv				12,2
GSDU 80-160	177							143,6	107,4			14,5
GSDU 80-160	177							7.5 cv	6 cv			14,5

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																	ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GSDU 80-200	170/159		131,8	114,3	89,4	48,8													12,4
GSDU 80-200	170/159		6 cv																12,4
GSDU 80-200	190/180						140,4	124,7	104,1	61,1									16,3
GSDU 80-200	190/180						10 cv	7,5 cv		6 cv									16,3
GSDU 80-200	205/195									149,2	132,8	112	80,3						19,5
GSDU 80-200	205/195									10 cv			7,5 cv						19,5
GSDU 80-200	205											159,3	140,5	110,9					20,5
GSDU 80-200	205											12,5 cv		10 cv					20,5
GSDU 80-200	222													175,5	161,1	143,5	119,4		23,9
GSDU 80-200	222													15 cv			12,5 cv		23,9

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																				ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		17	18	19	20	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GSDU 80-250	220	170,8	161,5	151,2	139,2	124,3	105	70,2														23,5
GSDU 80-250	220	20 cv																				23,5
GSDU 80-250	238				191,9	183,3	174,6	164,1	152,4	136,9	116,9	86,6										27,8
GSDU 80-250	238				20 cv																	27,8
GSDU 80-250	255								201,4	192,7	184,1	173,5	162,5	149,1	134,1	112,4	54					32,2
GSDU 80-250	255								25 cv			20 cv										32,2
GSDU 80-250	270										212	203,7	195,4	186	176,2	165,9	153,7	140,7	124,1	102,6	59,3	35,9
GSDU 80-250	270										25 cv							20 cv				35,9

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		29	30	31	32	33	34	35	36	37	38	39	40	41	42	43	44	45	46	47	49	51	53	55
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GSDU 80-315	262	176,7	165,5	152,6	137,1	114,7	5,4																		34
GSDU 80-315	262	30 cv																							34
GSDU 80-315	280					203,2	192	180,3	165,5	147,2	121,1														38,8
GSDU 80-315	280					30 cv																			38,8
GSDU 80-315	300												202,6	190,5	174,9	156	128,2								44,7
GSDU 80-315	300												40 cv			30 cv									44,7
GSDU 80-315		316															216,1	202,3	187,3	169,8	111,3				49,7
GSDU 80-315																	50 cv	40 cv			30 cv				49,7
GSDU 80-315	334	316																			221,8	203	180,1	151,4	12,6	55,2
GSDU 80-315	334																			50 cv		40 cv		30 cv		55,2

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]															ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		19	21	23	25	27	29	31	34	37	40	43	46	49	52	55
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GSDU 80-160	147/127	230,6	205,2	178,7	150	117,1	73,3										30,3
GSDU 80-160	147/127	25 cv															30,3
GSDU 80-160	150				252,1	235,2	214,8	192,1	152,2	99,3							39,2
GSDU 80-160	150				30 cv				25 cv								39,2
GSDU 80-160	164							293,4	273,1	249,1	220,8	183,7	124,9				48,4
GSDU 80-160	164							40 cv					30 cv				48,4
GSDU 80-160	177									326,8	310,1	292,7	270,3	243,7	208,5	151,7	57,7
GSDU 80-160	177									60 cv				50 cv		40 cv	57,7
