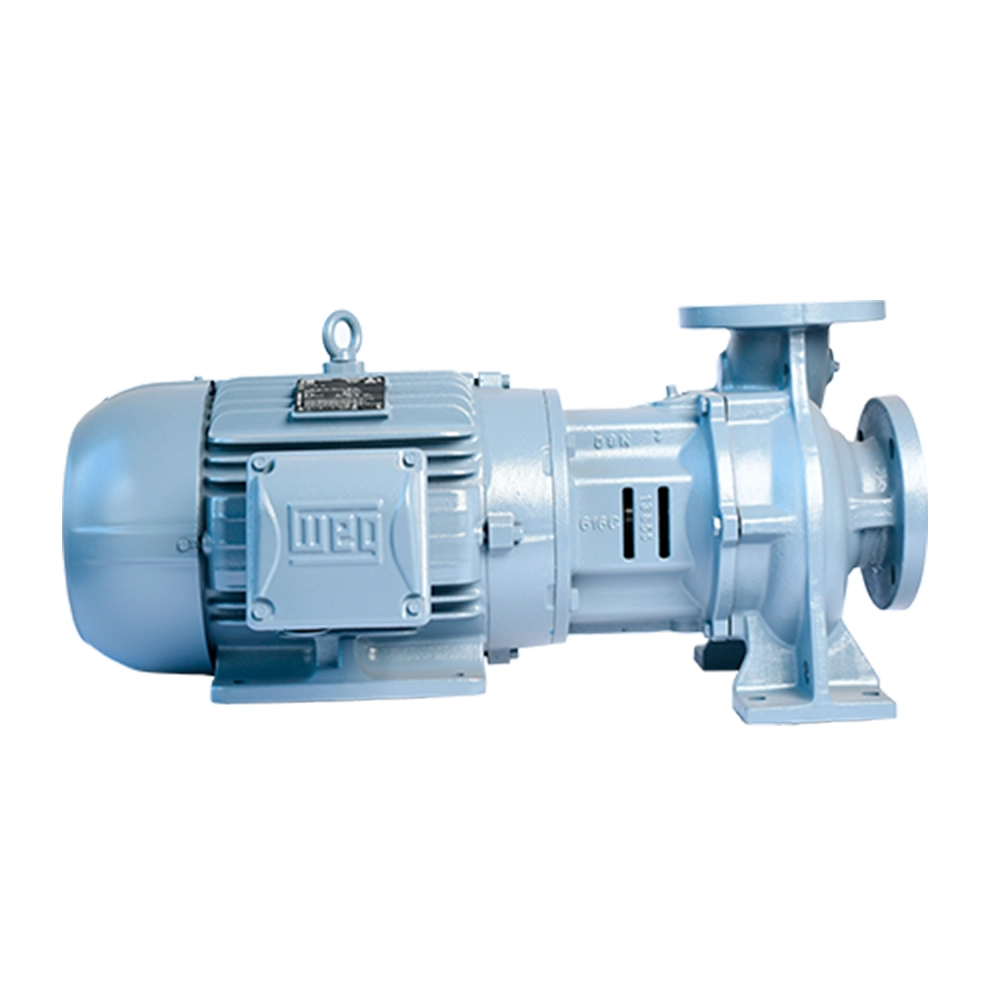

GSDU – Série 65

EBARA

<a href="https://pumpsbrasil.com.br/categoria/bomba-normalizada/" rel="tag">BOMBA NORMALIZADA</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-monoestagio/" rel="tag">BOMBA MONOESTÁGIO</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-de-incendio/" rel="tag">BOMBA DE INCÊNDIO</a>

GSDU – Série 65

Residencial

Comercial

Industrial

Municipal

Disponível na versão monobloco (GSDU), conforme norma dimensional EN733, com carcaça, rotor e intermediário em ferro fundido GG-25 e anéis de desgaste em bronze. Projetada para o bombeamento de água limpa em temperaturas de até 70°C, atende aplicações de abastecimento público, irrigação, combate a incêndio, ar condicionado, saneamento e processos industriais. Suporta vazão de até 191,6 m³/h e pressão de até 58,22 mca, oferecendo robustez e confiabilidade para demandas industriais e prediais.

Descrição Geral

Cobertura Hidráulica

Materiais

Aplicações Gerais

Indústrias/Processos
Agricultura/Irrigação
Construção Civil
Abastecimento público de água
Saneamento
Sistema de refrigeração
Ar-condicionado
Combate a incêndio

Detalhes Técnicos do Produto

Monobloco (GSDU) – Conforme norma Dimensional EN733
Motor Monofásico ou Trifásico em II Polos, 60Hz, 3500rpm ou IV Polos, 60Hz, 1750rpm
Bocais Flange conforme norma ANSI B16.1, Sucção 80mm x Recalque 65mm
Utilizada para água limpa até temperatura de 70ºC (Temperaturas superiores, consultar opções)
Vazão Máxima: 191,6m³/h – Vazão Mínima: 3,5m³/h
Pressão Máxima: 58,22mca – Pressão Mínima: 4,0mca

Especificações

Carcaça em ferro fundido GG-25.
Rotor em ferro fundido GG-25.
Intermediário em ferro fundido GG-25.
Anéis de desgaste em Bronze.
Anel O’ring de vedação da carcaça em Buna N.
Selo mecânico: Faces em grafite e cerâmica.
Mola em inox 304 e elastômero (borracha) em Buna N.

Opções

Flange conforme norma DIN EN 1092-2/97.
Fornecimento com contra flanges ANSI B16.1 ou DIN EN 1092-2/97 com rosca BSP ou NPT.
Bomba inteira em Ferro Nodular (GGG-40).
Rotor em Ferro Nodular (GGG-40).
Rotor em Bronze.
Vedação especial do Selo Mecânico/Anel O’ring através de elastômeros (borrachas) em Viton ou EPDM e “faces” em Carbeto de Silício ou Tungstênio.
Montagem com motor a prova de explosão.
Pintura na cor vermelho Munsell para combate a incêndio.

GSDU 65-125:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]								ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		3	4	5	6	7	8	9	10
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GSDU 65-125	120		70,5	49,3	8,3					6,1
GSDU 65-125	120		2 cv							6,1
GSDU 65-125	130			81,7	67,5	33,6				7,2
GSDU 65-125	130			2 cv						7,2
GSDU 65-125	139				91,0	78,4	58,8			8,4
GSDU 65-125	139				3 cv					8,4
GSDU 65-125	147				94,8	84,3	71,4	51,5		9,7
GSDU 65-125	147				3 cv					9,7

GSDU 65-160:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEIO [ m ]												ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		4	5	6	7	8	9	10	11	12	13	14	15
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GSDU 65-160	135		72,1	58,4	39,9	3,5								8,1
GSDU 65-160	135		2 cv											8,1
GSDU 65-160	150				80,3	67,6	49,8	6,5						10,1
GSDU 65-160	150				3 cv			2 cv						10,1
GSDU 65-160	165							86,6	73,5	52,1				12,5
GSDU 65-160	165							4 cv		3 cv				12,5
GSDU 65-160	177								97,7	87,9	72,7	42		14,5
GSDU 65-160	177								5 cv			4 cv		14,5

GSDU 65-200:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]														ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		9	10	11	12	13	14	15	16	18	19	20	21	22	23
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GSDU 65-200	162	90,3	81,7	70	48,7											12,4
GSDU 65-200	162	4 cv														12,4
GSDU 65-200	183					95,6	84,7	67,3	28							16
GSDU 65-200	183					6 cv		5 cv	4 cv							16
GSDU 65-200	203									94,7	81					19,9
GSDU 65-200	203									7,5 cv						19,9
GSDU 65-200	219											96,3	86,6	74,4	54,7	23,2
GSDU 65-200	219											10 cv		7,5 cv	6 cv	23,2

GSDU 65-250:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																						ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36	37
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GSDU 65-250	215		103,5	96,9	88,6	78,2	63,2	33,4																22,3
GSDU 65-250	215		10 cv																					22,3
GSDU 65-250	237							105,6	99,1	91,2	82,1	69,4	47,2											27,1
GSDU 65-250	237							12,5 cv	10 cv															27,1
GSDU 65-250	254										113,4	107	100,6	92,9	84,2	73,6	56,7							31,5
GSDU 65-250	254										12,5 cv					10 cv								31,5
GSDU 65-250	273														113,3	107,7	101,4	94,4	86,2	76,8	63,8	42,5		36,6
GSDU 65-250	273														15 cv					12,5 cv		10 cv		36,6

GSDU 65-315:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		26	27	28	29	30	31	32	33	34	35	36	37	38	39	40	41	42	43	44	46	48	50	52
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GSDU 65-315	261	130	124	118	112	105	98,2	90,7	81,9	71,9	56,5	17,1													36,7
GSDU 65-315	261	20 cv																							36,7
GSDU 65-315	282					144	139	134	128	122	116	109	102	94,5	84,7	73,1	56,7								41,7
GSDU 65-315	282					25 cv				20 cv															41,7
GSDU 65-315	303									155	150	146	141	136	130	125	118	111	104	94,7	71,4				47,6
GSDU 65-315	303									30 cv				25 cv						20 cv					47,6
GSDU 65-315	320									168	164	161	158	155	151	147	143	139	134	130	118	104	84,3	47,5	52,6
GSDU 65-315	320									40 cv		30 cv									25 cv			20 cv	52,6

GSDU 65-125:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																				ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	32	34	36	38
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GSDU 65-125	120	146,1	138,1	129,1	119,3	107,8	95,3	81,4	65,6	47,1	21,7											24,4
GSDU 65-125	120	12,5 cv																				24,4
GSDU 65-125	130				168,8	162,2	155,7	149,1	141,0	132,4	122,9	111,7	98,7	83,5	62,7	22,3						29,0
GSDU 65-125	130				15 cv								12,5 cv									29,0
GSDU 65-125	139									181,6	176,1	170,6	165,1	158,4	150,8	143,2	133,8	108,1				33,8
GSDU 65-125	139									20 cv												33,8
GSDU 65-125	147										188,8	183,7	178,5	173,3	168,0	161,7	155,4	142,1	125,4	102,9	55,1	38,6
GSDU 65-125	147										25 cv						20 cv				15 cv	38,6

GSDU 65-160:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		16	17	20	23	26	29	32	35	38	41	44	47	50	53	56	59
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GSDU 65-160	135		161,1	142,9	123,3	99,4	62,6	9,5										32,8
GSDU 65-160	135		20 cv															32,8
GSDU 65-160	150						152,4	132,6	107,4	68,4								40,6
GSDU 65-160	150						20 cv											40,6
GSDU 65-160	165									180,4	163,8	142,7	110,8	3,5				50,1
GSDU 65-160	165									30 cv			25 cv	20 cv				50,1
GSDU 65-160	177											191,6	177,0	158,2	132,8	83,8		58,2
GSDU 65-160	177											40 cv				25 cv		58,2
