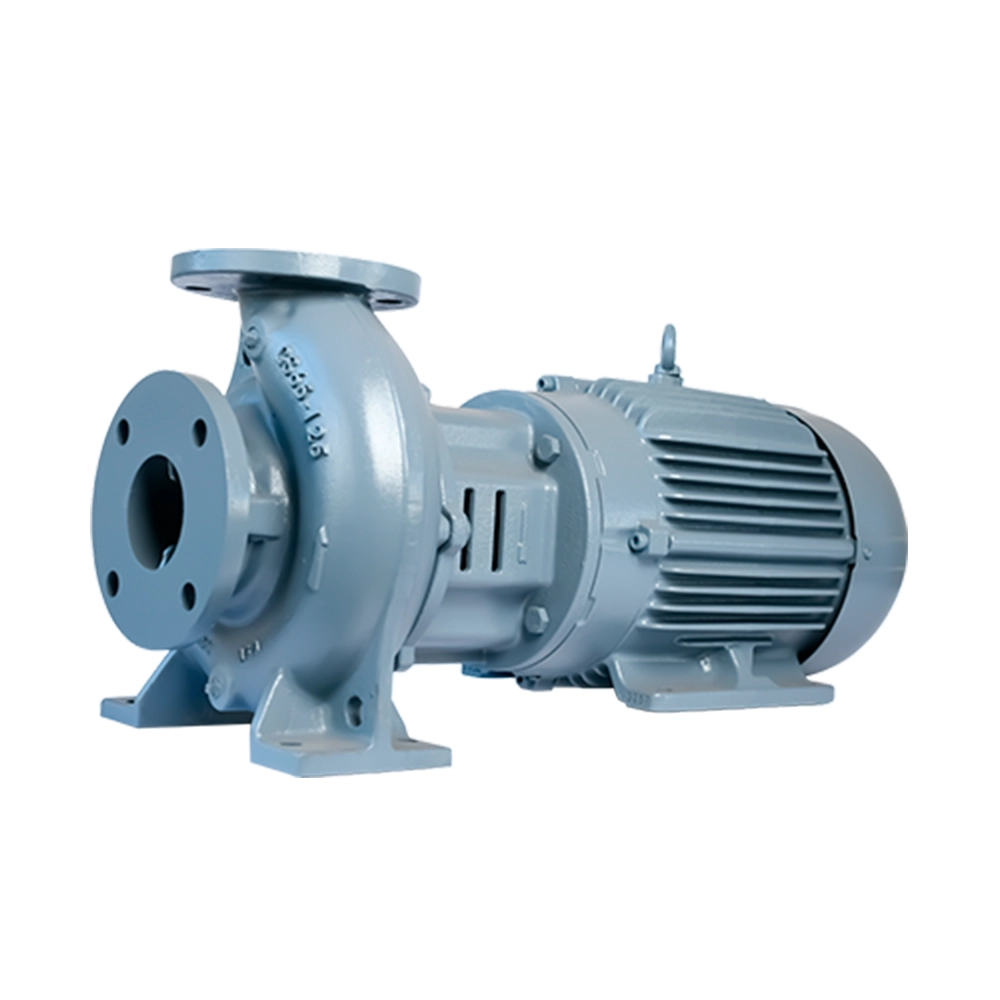

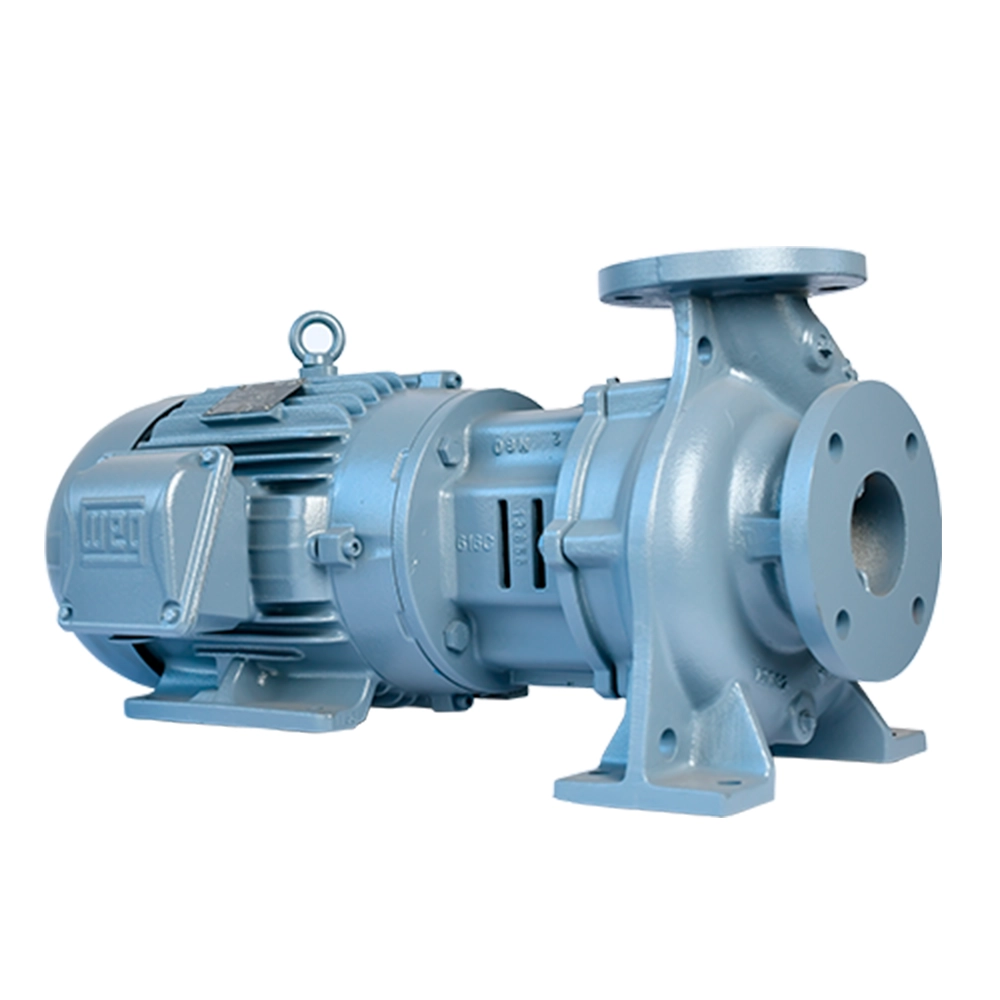

GSDU – Série 40

EBARA

<a href="https://pumpsbrasil.com.br/categoria/bomba-normalizada/" rel="tag">BOMBA NORMALIZADA</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-monoestagio/" rel="tag">BOMBA MONOESTÁGIO</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-de-incendio/" rel="tag">BOMBA DE INCÊNDIO</a>

GSDU – Série 40

Residencial

Comercial

Industrial

Municipal

Disponível na versão monobloco (GSDU), conforme norma dimensional EN733, com carcaça, rotor e intermediário em ferro fundido GG-25 e anéis de desgaste em bronze. Projetada para o bombeamento de água limpa em temperaturas de até 70°C, atende aplicações de abastecimento público, irrigação, combate a incêndio, ar condicionado, saneamento e processos industriais. Suporta vazão de até 94,8 m³/h e pressão de até 139,8 mca, oferecendo robustez e confiabilidade para demandas industriais e prediais.

Descrição Geral

Cobertura Hidráulica

Materiais

Aplicações Gerais

Indústrias/Processos
Agricultura/Irrigação
Construção Civil
Abastecimento público de água
Saneamento
Sistema de refrigeração
Ar-condicionado
Combate a incêndio

Detalhes Técnicos do Produto

Monobloco (GSDU) – Conforme norma Dimensional EN733
Motor Monofásico ou Trifásico em II Polos, 60Hz, 3500rpm ou IV Polos, 60Hz, 1750rpm
Bocais Flange conforme norma ANSI B16.1, Sucção 65mm x Recalque 40mm
Utilizada para água limpa até temperatura de 70ºC (Temperaturas superiores, consultar opções)
Vazão Máxima: 94,8m³/h – Vazão Mínima: 6,5m³/h
Pressão Máxima: 139,8mca – Pressão Mínima: 4,0mca

Especificações

Carcaça em ferro fundido GG-25.
Rotor em ferro fundido GG-25.
Intermediário em ferro fundido GG-25.
Anéis de desgaste em Bronze.
Anel O’ring de vedação da carcaça em Buna N.
Selo mecânico: Faces em grafite e cerâmica.
Mola em inox 304 e elastômero (borracha) em Buna N.

Opções

Flange conforme norma DIN EN 1092-2/97.
Fornecimento com contra flanges ANSI B16.1 ou DIN EN 1092-2/97 com rosca BSP ou NPT.
Bomba inteira em Ferro Nodular (GGG-40).
Rotor em Ferro Nodular (GGG-40).
Rotor em Bronze.
Vedação especial do Selo Mecânico/Anel O’ring através de elastômeros (borrachas) em Viton ou EPDM e “faces” em Carbeto de Silício ou Tungstênio.
Montagem com motor a prova de explosão.
Pintura na cor vermelho Munsell para combate a incêndio.

GSDU 40-125:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]													ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		4	5	6	7	8	9	10	11	12	13	14	15	16
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GSDU 40-160	134	38,8	35,3	31,1	25,8	17,7									8,7
GSDU 40-160	134	1,5 cv													8,7
GSDU 40-160	150				39,6	35,4	30,3	23,7	8,3						11,1
GSDU 40-160	150				2 cv	1,5 cv									11,1
GSDU 40-160	163						44,9	40,8	36,0	29,8	19,1				13,3
GSDU 40-160	163						3 cv	2 cv			1,5 cv				13,3
GSDU 40-160	177								45,7	41,5	36,6	30,1	20,5		15,6
GSDU 40-160	177								3 cv				2 cv		15,6

GSDU 40-160:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]														ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		12	13	14	15	16	17	18	19	20	21	22	23	24	25
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GSDU 40-200	172		35,3	28,3												14,9
GSDU 40-200	172		3 cv													14,9
GSDU 40-200	189				40,9	36,0	29,3	16,3								18,2
GSDU 40-200	189				4 cv	3 cv		2 cv								18,2
GSDU 40-200	205							43,1	38,3	32,0	21,5					21,5
GSDU 40-200	205							4 cv			3 cv					21,5
GSDU 40-200	219									45,0	41,0	36,3	29,8	18,2		24,3
GSDU 40-200	219									5 cv		4 cv		3 cv		24,3

GSDU 40-200:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																						ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GSDU 40-250	211		40,2	37,4	34,8	31,6	28,0	23,2	15,8															22,7
GSDU 40-250	211		4 cv																					22,7
GSDU 40-250	228						42,8	40,1	37,4	33,8	29,7	24,2	16,5											26,7
GSDU 40-250	228						5 cv			4 cv														26,7
GSDU 40-250	245											43,2	40,2	36,9	33,3	28,1	21,7	8,6						31,1
GSDU 40-250	245											6 cv		5 cv			4 cv							31,1
GSDU 40-250	260														47,2	44,8	41,7	38,2	33,9	28,6	21,2	6,5		35,1
GSDU 40-250	260														7.5 cv			6 cv		5 cv		4 cv		35,1

GSDU 40-250:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		9	11	13	15	17	19	21	23	25	27	29	31	33	35	37	39
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GSDU 40-125	105		51,3	45,5	38,7	30,0	15,0											19,6
GSDU 40-125	105		4 cv															19,6
GSDU 40-125	119					55,5	50,0	43,5	35,6	24,0								26,2
GSDU 40-125	119					5 cv				4 cv								26,2
GSDU 40-125	131								66,2	60,9	54,5	47,0	36,6					32,9
GSDU 40-125	131								7.5 cv				6 cv					32,9
GSDU 40-125	142										72,4	67,3	61,7	55,4	47,7	36,5		38,9
GSDU 40-125	142										10 cv					7.5 cv		38,9

GSDU 40-315:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																						ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50	52	54	56	58	60	62
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GSDU 40-160	134	69,8	66,0	61,7	56,8	50,8	43,5	34,0	18,6															34,7
GSDU 40-160	134	10 cv																						34,7
GSDU 40-160	150					78,4	74,7	70,9	66,1	61,1	54,7	46,7	35,6	11,7										44,3
GSDU 40-160	150					12,5 cv					10 cv													44,3
GSDU 40-160	163									85,1	81,2	77,0	71,9	66,3	59,5	50,1	35,4							53,3
GSDU 40-160	163									20 cv			15 cv			12,5 cv								53,3
GSDU 40-160	177												94,8	91,3	87,8	83,8	79,3	74,7	68,6	61,8	53,1	40,3	11,8	62,3
GSDU 40-160	177												25 cv	20 cv							15 cv		10 cv	62,3

GSDU 40-125:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																						ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		48	50	52	54	56	58	60	62	64	66	68	70	73	76	79	82	85	88	91	94	97	100
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GSDU 40-200	172		75,4	70,2	64,1	56,7	46,3	18,3																60,1
GSDU 40-200	172		25 cv																					60,1
GSDU 40-200	189							82,1	77,4	72,1	66,1	58,4	48,2											72,9
GSDU 40-200	189							25 cv																72,9
GSDU 40-200	205												91,2	84,8	77,4	68,5	56,5	36,2						86,3
GSDU 40-200	205												40 cv	30 cv			25 cv							86,3
GSDU 40-200	219															91,9	86,5	79,8	72,4	63,1	49,6	15,5		97,2
GSDU 40-200	219															40 cv			30 cv		25 cv			97,2

GSDU 40-160:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																				ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		68	71	74	77	80	84	88	92	96	100	104	108	112	116	120	125	130	135	140	145
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GSDU 40-250	211		71,5	67,2	62,3	56,8	47,7	34,5														91,2
GSDU 40-250	211		40 cv																			91,2
GSDU 40-250	228						79,5	75,0	68,4	60,5	50,6	36,9										107,2
GSDU 40-250	228						40 cv															107,2
GSDU 40-250	245										87,1	81,1	75,0	67,2	57,9	45,5						124,6
GSDU 40-250	245										50 cv		40 cv									124,6
GSDU 40-250	260														90,9	85,2	76,7	64,9	47,9	14,8		139,8
GSDU 40-250	260														60 cv		50 cv		40 cv			139,8
