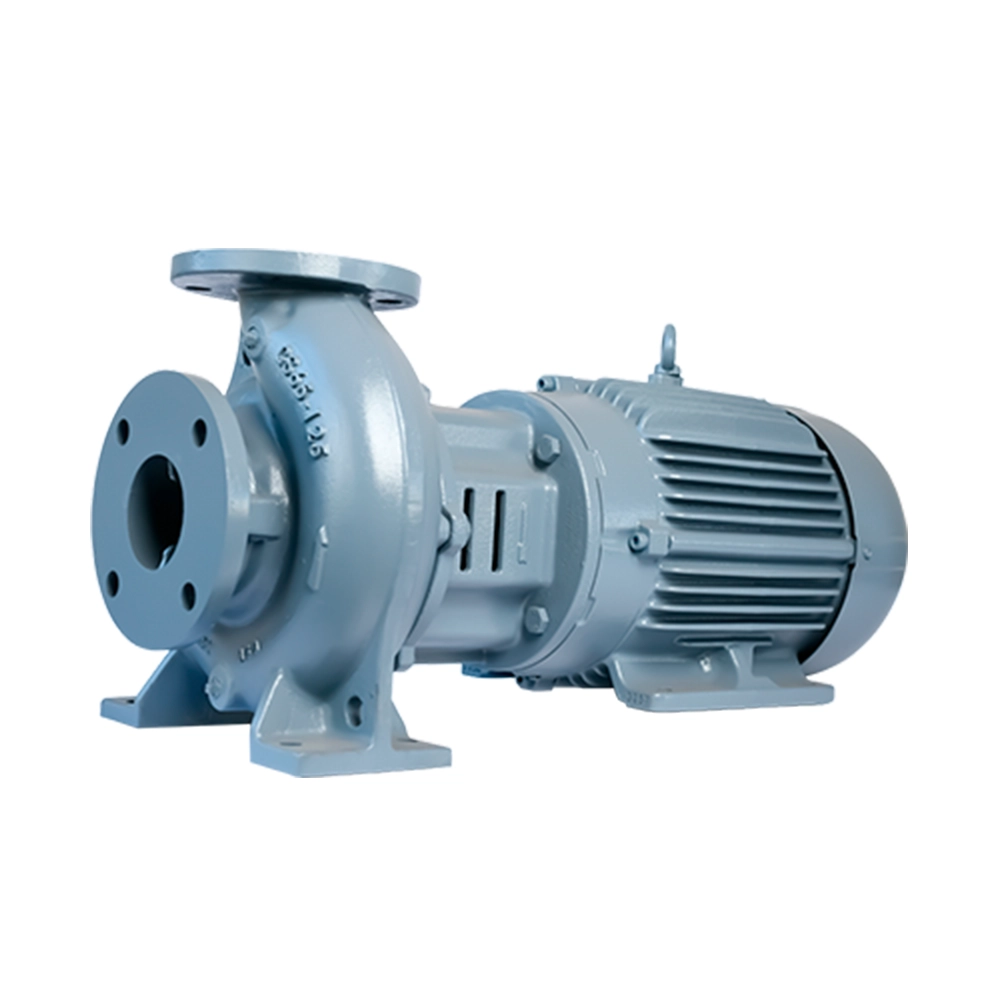

GSDU – Série 150
<a href="https://pumpsbrasil.com.br/categoria/bomba-normalizada/" rel="tag">BOMBA NORMALIZADA</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-monoestagio/" rel="tag">BOMBA MONOESTÁGIO</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-de-incendio/" rel="tag">BOMBA DE INCÊNDIO</a>
GSDU – Série 150
Residencial
Comercial
Industrial
Municipal
Disponível nas versões monobloco (GSDU) e mancalizada (GS), conforme norma dimensional EN733, com carcaça e rotor em ferro fundido GG-25 e anéis de desgaste em bronze. Projetada para o bombeamento de água limpa em temperaturas de até 70°C, atende aplicações de abastecimento público, irrigação, combate a incêndio, ar condicionado, saneamento e processos industriais. Suporta vazão de até 457,7 m³/h e pressão de até 19,94 mca, sendo uma solução robusta e confiável para aplicações de grande porte.
Aplicações Gerais
- Indústrias/Processos
- Agricultura/Irrigação
- Construção Civil
- Abastecimento público de água
- Saneamento
- Sistema de refrigeração
- Ar-condicionado
- Combate a incêndio
Detalhes Técnicos do Produto
- Monobloco (GSDU) ou Mancalizada (GS)
- Conforme norma Dimensional EN733
- Motor Monofásico ou Trifásico em II Polos, 60Hz, 3500rpm ou IV Polos, 60Hz, 1750rpm
- Bocais Flange conforme norma ANSI B16.1, Sucção 150mm x Recalque 125mm
- Utilizada para água limpa até temperatura de 70ºC (Temperaturas superiores, consultar opções)
- Vazão Máxima: 457,7m³/h – Vazão Mínima: 7,1m³/h
- Pressão Máxima: 19,94mca – Pressão Mínima: 5,0mca
Especificações
- Carcaça em ferro fundido GG-25.
- Rotor em ferro fundido GG-25.
- Intermediário em ferro fundido GG-25.
- Anéis de desgaste em Bronze.
- Anel O’ring de vedação da carcaça em Buna N.
- Selo mecânico: Faces em grafite e cerâmica.
- Mola em inox 304 e elastômero (borracha) em Buna N
Opções
- Flange conforme norma DIN EN 1092-2/97.
- Fornecimento com contra flanges ANSI B16.1 ou DIN EN 1092-2/97 com rosca BSP ou NPT.
- Bomba inteira em Ferro Nodular (GGG-40).
- Rotor em Ferro Nodular (GGG-40).
- Rotor em Bronze.
- Vedação especial do Selo Mecânico/Anel O’ring através de elastômeros (borrachas) em Viton ou EPDM e “faces” em Carbeto de Silício ou Tungstênio.
- Montagem com motor a prova de explosão.
- Pintura na cor vermelho Munsell para combate a incêndio.
| MODELO MODEL MODELO |
ROTOR IMPELLER IMPULSOR [ mm ] |
ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ] | ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ] |
|||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | |||
| VAZÃO / FLOW RATE / CAUDAL [ m³/h ] | ||||||||||||||||||
| GSDU 150-200 | 181/145 | 365,5 | 330,7 | 295,4 | 259,1 | 220,1 | 175 | 114,1 | 11,4 | |||||||||
| 12.5 cv | ||||||||||||||||||
| GSDU 150-200 | 195/163 | 388,6 | 359,4 | 325,6 | 290,6 | 254 | 213,5 | 164,9 | 77,2 | 14 | ||||||||
| 15 cv | 12.5 cv | |||||||||||||||||
| GSDU 150-200 | 209/180 | 440,4 | 417,5 | 394,7 | 368,2 | 340,7 | 308,4 | 273,6 | 230,2 | 173,3 | 71,1 | 17,2 | ||||||
| 20 cv | 15 cv | |||||||||||||||||
| GSDU 150-200 | 224/197 | 457,7 | 434,3 | 407,6 | 373,2 | 332,6 | 285,9 | 234,5 | 178,6 | 96,5 | 19,9 | |||||||
| 25 cv | 20 cv | |||||||||||||||||
