GS/GDS – Série 50

EBARA

<a href="https://pumpsbrasil.com.br/categoria/bomba-normalizada/" rel="tag">BOMBA NORMALIZADA</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-monoestagio/" rel="tag">BOMBA MONOESTÁGIO</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-de-incendio/" rel="tag">BOMBA DE INCÊNDIO</a>

GS/GDS – Série 50

Residencial

Comercial

Industrial

Municipal

Motobomba Centrífuga Normalizada Monoestágio

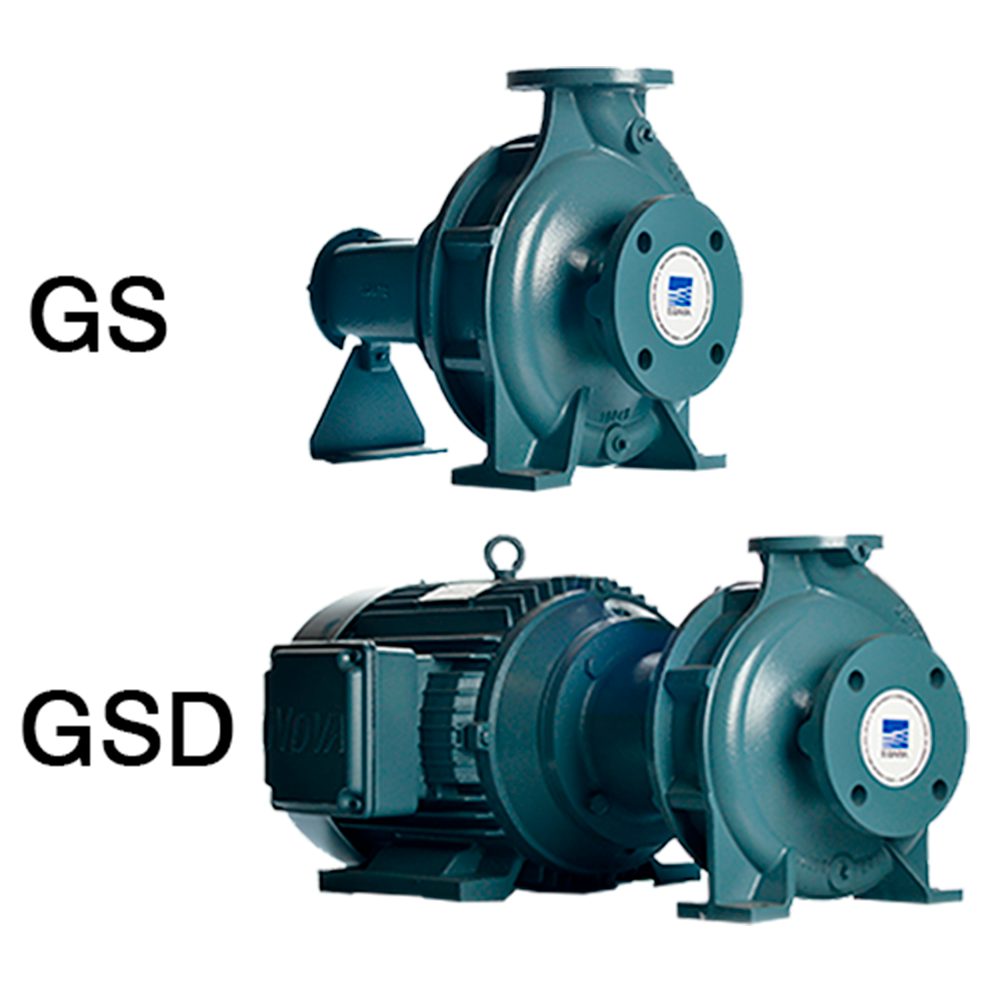

Motobomba normalizada disponível nas versões monobloco (GSD) e mancalizada (GS), conforme norma dimensional EN733, com carcaça, rotor e intermediário em ferro fundido GG-25 e anéis de desgaste em bronze. Projetada para o bombeamento de água limpa em temperaturas de até 70°C, atende aplicações de abastecimento público, irrigação, combate a incêndio, ar condicionado, saneamento e processos industriais. Suporta vazão de até 142,0 m³/h e pressão de até 120,6 mca, oferecendo robustez e versatilidade para demandas industriais e prediais.

Descrição Geral

Cobertura Hidráulica

Materiais

Aplicações Gerais

Indústrias/Processos
Agricultura/Irrigação
Construção Civil
Abastecimento público de água
Saneamento
Sistema de refrigeração
Ar-condicionado
Combate a incêndio

Detalhes Técnicos do Produto

Monobloco (GSD) ou Mancalizada (GS).
Conforme norma Dimensional EN733.
Motor Monofásico ou Trifásico em II Polos, 60Hz, 3500rpm ou IV Polos, 60Hz, 1750rpm.
Bocais Flange conforme norma ANSI B16.1, Sucção 65mm x Recalque 50mm.
Utilizada para água limpa até temperatura de 70ºC (Temperaturas superiores, consultar opções).
Vazão Máxima: 142,0m³/h – Vazão Mínima: 14,9m³/h;
Pressão Máxima: 120,6mca – Pressão Mínima: 12,0mca.

Especificações

Carcaça em ferro fundido GG-25.
Rotor em ferro fundido GG-25.
Intermediário/Suporte em ferro fundido GG-25.
Anéis de desgaste em Bronze.
Anel O’ring de vedação da carcaça em Buna N.
Selo mecânico: Faces em grafite e cerâmica.
Mola em inox 304 e elastômero (borracha) em Buna N.

Opções

Bocais Flange conforme norma DIN EN 1092-2/97.
Fornecimento com contra flanges ANSI B16.1 ou DIN EN 1092-2/97 com rosca BSP ou NPT.
Bomba inteira em Ferro Nodular (GGG-40).
Rotor em Ferro Nodular (GGG-40).
Rotor em Bronze.
Vedação especial do Selo Mecânico/Anel O’ring através de elastômeros (borrachas) em Viton ou EPDM e “faces” em Carbeto de Silício ou Tungstênio.
Montagem com motor a prova de explosão.
Montagem Mancal x Base x Luva Elástica.
Pintura na cor vermelho Munsell para combate a incêndio.

GS/GSD 50-125:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEIO [ m ]									ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		2	3	4	5	6	7	8	9	10
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS50-125	111		40,7	29,5	12,2						5,4
GS50-125	111		0,75 cv		0,5 cv						5,4
GS50-125	123			47,0	38,0	25,1					6,7
GS50-125	123			1 cv							6,7
GS50-125	134					51,8	42,3	22,8			8,3
GS50-125	134					1,5 cv					8,3
GS50-125	144					58,1	53,7	46,8	32,8		9,7
GS50-125	144					2 cv			1,5 cv		9,7

GS/GSD 50-160:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]												ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		5	6	7	8	9	10	11	12	13	14	15	17
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS50-160	131		40,6	30,5	11,0									8,1
GS50-160	131		1.5 cv	1 cv	0.75 cv									8,1
GS50-160	148				50,8	42,9	32,3							10,8
GS50-160	148				2 cv		1.5 cv							10,8
GS50-160	164						62,0	55,1	46,8	35,0				13,7
GS50-160	164						3 cv							13,7
GS50-160	177							66,8	60,4	53,7	45,6	34,4		16,0
GS50-160	177							4 cv			3 cv			16,0

GS/GSD 50-200:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [mm]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]															ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		11	12	13	14	15	16	17	18	19	20	21	22	23	24	25
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS50-200	171		54,3	47,6	37,8												14,9
GS50-200	171		4 cv	3 cv													14,9
GS50-200	188				60,9	55,8	49,2	40,2	18,6								18,1
GS50-200	188				5 cv	4 cv			3 cv								18,1
GS50-200	203							63,2	58,1	51,4	42,5	26,8					21,3
GS50-200	203							5 cv			4 cv	3 cv					21,3
GS50-200	219									68,0	63,4	58,1	52,5	45,0	33,4		24,4
GS50-200	219									6 cv				5 cv	4 cv		24,4

GS/GSD 50-250:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																			ALTURA MÁXIMA MAXIMUM HEAD ALTURAMÁXIMA [ m ]
		20	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36	37	38
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS50-250	210	60,1	53,3	43,5	27,5																23,6
GS50-250	210	6 cv		5 cv	4 cv																23,6
GS50-250	221			67,5	61,0	52,3	39,6	14,9													26,2
GS50-250	221			7.5 cv		6 cv	5 cv	4 cv													26,2
GS50-250	238							68,3	62,2	54,9	44,3	23,0									30,2
GS50-250	238							10 cv		7.5 cv		6 cv									30,2
GS50-250	254										72,7	67,1	60,7	53,2	43,4	23,4					34,3
GS50-250	254										10 cv				7.5 cv	6 cv					34,3
GS50-250	270												77,2	72,9	68,3	62,9	56,7	49,4	39,9	21,6	38,4
GS50-250	270												12.5 cv			10 cv			7.5 cv	6 cv	38,4

GS/GSD 50-315:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		27	28	29	30	31	32	33	34	35	36	37	39	41	43	45	47	49	51	53	55	57	59	61
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS50-315	277	70,8	68,3	65,9	63,2	60,3	57,3	53,9	50,1	45,7	40,7	33,8													38,8
GS50-315	277	12,5 cv					10 cv					7,5 cv													38,8
GS50-315	302										78,7	75,6	69,2	61,5	51,8	37,7									46,9
GS50-315	302										20 cv	15 cv			12,5 cv	10 cv									46,9
GS50-315	324															79,1	72,1	64,1	53,1	35,8					54,1
GS50-315	324															20 cv		15 cv	12,5 cv						54,1
GS50-315	344																	89,8	83,6	77,0	69,7	61,0	49,1	22,2	61,2
GS50-315	344																	25 cv			20 cv			12,5 cv	61,2

GS/GSD 50-125:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	32	34	36	38
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS50-125	111	80,3	75,0	69,9	64,7	59,1	53,1	46,4	38,0	25,7	8,0															21,5
GS50-125	111	6 cv					5 cv			4 cv																21,5
GS50-125	123				97,8	93,8	89,7	85,2	80,6	75,6	70,2	64,4	57,7	50,0	40,8	27,7									26,7
GS50-125	123				10 cv			7,5 cv							6 cv										26,7
GS50-125	134										111,5	107,8	104,0	99,9	95,3	90,7	85,2	79,3	72,6	65,0	41,9				33,2
GS50-125	134										12,5 cv								10 cv
GS50-125	144								129,6	127,5	125,4	123,2	121,1	119,0	116,9	114,3	111,3	108,2	105,1	102,0	93,0	81,9	64,8	30,8	33,2	38,9
GS50-125	144								15 cv													12,5 cv		10,0 cv		38,9

GS/GSD 50-160:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																							ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		19	21	23	25	27	29	31	33	35	37	39	41	43	45	47	49	51	53	55	57	59	61	63
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS50-160	131	97,5	90,8	83,2	74,8	65,1	53,1	36,7																	32,3
GS50-160	131	10 cv						7,5 cv																	32,3
GS50-160	148							102,2	95,4	87,5	78,6	68,0	54,0	26,5											43,2
GS50-160	148							15 cv				12,5 cv		10 cv											43,2
GS50-160	164												118,0	111,2	104,3	95,7	86,2	74,8	57,3						54,6
GS50-160	164												25 cv			20 cv			15 cv						54,6
GS50-160	177														129,3	123,6	118,0	111,0	104,0	95,5	86,3	74,9	59,7	35,6	63,9
GS50-160	177														30 cv				25 cv				20 vc	15 cv	63,9

GS/GSD/GST 50-200:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																			ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		48	50	52	54	56	58	61	64	67	70	73	76	79	82	85	88	91	94	97
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS50-200	171	108,6	102,7	95,1	86,7	75,6	57,6														59,4
GS50-200	171	25 cv				20 cv															59,4
GS50-200	188					121,8	116,7	108,7	98,3	85,3	66,2										72,4
GS50-200	188					40 cv			30 cv		25 cv										72,4
GS50-200	203									128,9	121,3	112,9	102,7	89,8	72,2	34,8					85,2
GS50-200	203									50 cv	40 cv				30 cv	25 cv					85,2
GS50-200	219											142,0	136,0	129,4	121,8	113,4	105,0	93,9	80,0	55,4	97,8
GS50-200	219											50 cv						40 cv		30 cv	97,8

GS/GSD/GST 50-200:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																					ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		80	82	84	86	88	90	92	94	96	98	100	102	104	106	108	110	112	114	116	118	120
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS50-250	210	120,2	114,5	108,7	101,7	94,4	84,3	70,7	38,9														94,6
GS50-250	210	50 cv				40 cv			30 cv														94,6
GS50-250	221						129,1	123,4	117,3	110,0	101,9	91,6	77,4	46,8									104,8
GS50-250	221						60 cv			50 cv			40 cv	30 cv									104,8
GS50-250	237														125,7	119,7	113,1	105,5	96,6	86,3	72,2	46,9	120,6
GS50-250	237														70 cv	60 cv				50 cv		40 cv	120,6
