GS/GSD – Série 40

EBARA

<a href="https://pumpsbrasil.com.br/categoria/bomba-normalizada/" rel="tag">BOMBA NORMALIZADA</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-monoestagio/" rel="tag">BOMBA MONOESTÁGIO</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-de-incendio/" rel="tag">BOMBA DE INCÊNDIO</a>

GS/GSD – Série 40

Residencial

Comercial

Industrial

Municipal

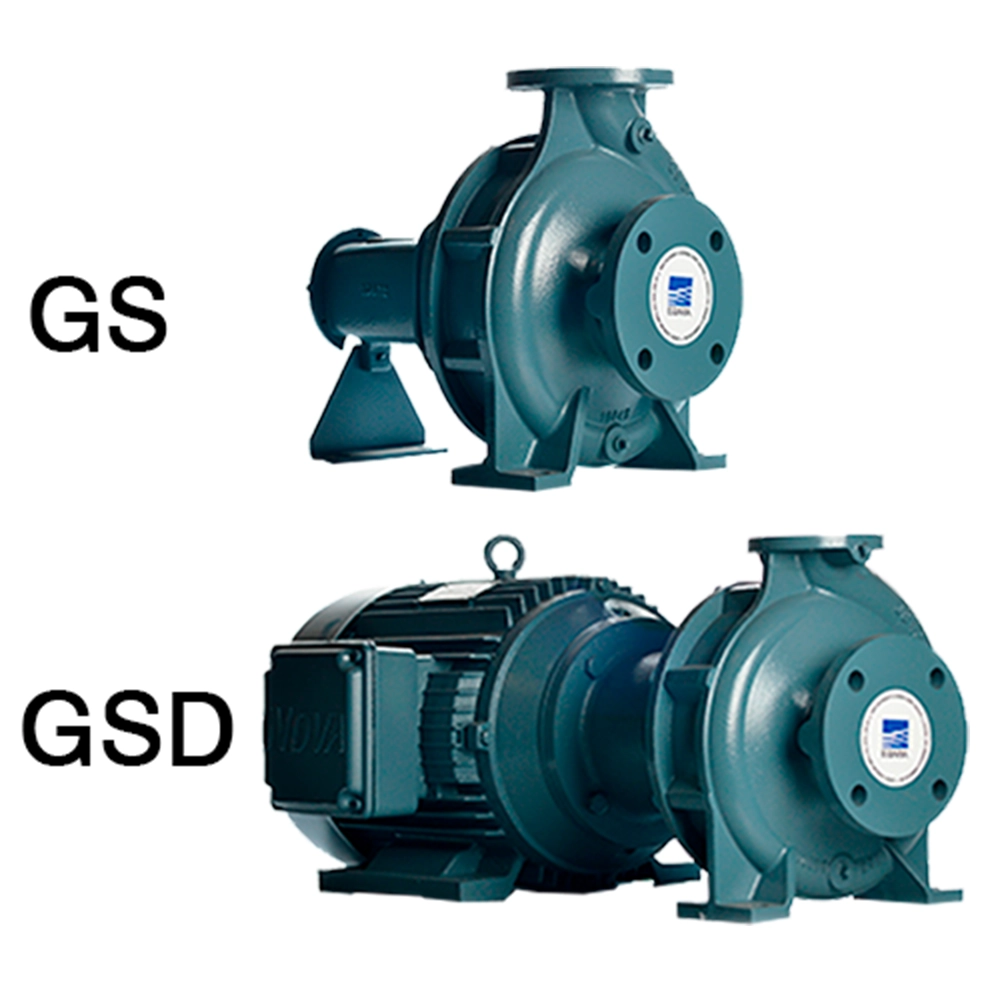

Motobomba normalizada disponível nas versões monobloco (GSD) e mancalizada (GS), conforme norma dimensional EN733, com carcaça, rotor e intermediário em ferro fundido GG-25 e anéis de desgaste em bronze. Projetada para o bombeamento de água limpa em temperaturas de até 70°C, atende aplicações de abastecimento público, irrigação, combate a incêndio, ar condicionado, saneamento e processos industriais. Suporta vazão de até 94,8 m³/h e pressão de até 139,8 mca, oferecendo robustez e versatilidade para demandas industriais e prediais.

Descrição Geral

Cobertura Hidráulica

Materiais

Aplicações Gerais

Indústrias/Processos
Agricultura/Irrigação
Construção Civil
Abastecimento público de água
Saneamento
Sistema de refrigeração
Ar-condicionado
Combate a incêndio

Detalhes Técnicos do Produto

Monobloco (GSD) ou Mancalizada (GS).
Conforme norma Dimensional EN733.
Motor Monofásico ou Trifásico em II Polos, 60Hz, 3500rpm ou IV Polos, 60Hz, 1750rpm.
Bocais Flange conforme norma ANSI B16.1, Sucção 65mm x Recalque 40mm
Utilizada para água limpa até temperatura de 70ºC (Temperaturas superiores, consultar opções).
Vazão Máxima: 94,8m³/h – Vazão Mínima: 8,3m³/h.
Pressão Máxima: 139,8mca – Pressão Mínima: 3,0mca.

Especificações

Carcaça em ferro fundido GG-25.
Rotor em ferro fundido GG-25.
Intermediário/Suporte em ferro fundido GG-25.
Anéis de desgaste em Bronze.
Anel O’ring de vedação da carcaça em Buna N.
Selo mecânico: Faces em grafite e cerâmica.
Mola em inox 304 e elastômero (borracha) em Buna N.

Opções

Bocais Flange conforme norma DIN EN 1092-2/97.
Fornecimento com contra flanges ANSI B16.1 ou DIN EN 1092-2/97 com rosca BSP ou NPT.
Bomba inteira em Ferro Nodular (GGG-40).
Rotor em Ferro Nodular (GGG-40).
Rotor em Bronze.
Vedação especial do Selo Mecânico/Anel O’ring através de elastômeros (borrachas) em Viton ou EPDM e “faces” em Carbeto de Silício ou Tungstênio.
Montagem com motor a prova de explosão.
Montagem Mancal x Base x Luva Elástica.
Pintura na cor vermelho Munsell para combate a incêndio.

GS/GSD 40-125:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]									ALTURA MÁXIMA MAXIMUM HEAD ALTURA
		2	3	4	5	6	7	8	9	10
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS40-125	105		24,4	17,3							4,9
GS40-125	105		0.75 cv								4,9
GS40-125	119			29,3	23,7	15,2					6,6
GS40-125	119			0.75 cv							6,6
GS40-125	131					32,5	26,2	15,2			8,3
GS40-125	131					1 cv		0.75 cv			8,3
GS40-125	142					39,1	35,5	30,1	21,0		9,7
GS40-125	142					1.5 cv			1 cv		9,7

GS/GSD 40-160:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]														ALTURA MÁXIMA MAXIMUM HEAD ALTURA MAXIMA [ m ]
		3	4	5	6	7	8	9	10	11	12	13	14	15	16
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS40-160	134		38,8	35,3	31,1	25,8	17,7									8,7
GS40-160	134		1,5 cv			1 cv										8,7
GS40-160	150					39,6	35,4	30,3	23,7	8,3						11,1
GS40-160	150					2 cv	1,5 cv			1 cv						11,1
GS40-160	163							44,9	40,8	38,0	29,8	19,1				13,3
GS40-160	163							3 cv	2 cv			1,5 cv				13,3
GS40-160	177									45,7	41,5	38,6	30,1	20,5		15,6
GS40-160	177									3 cv				2 cv		15,6

GS/GSD 40-200:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]														ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		12	13	14	15	16	17	18	19	20	21	22	23	24	25
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS40-200	172		35,3	28,3												14,9
GS40-200	172		3 cv													14,9
GS40-200	189				40,9	36,0	29,3	16,3								18,2
GS40-200	189				4 cv	3 cv		2 cv								18,2
GS40-200	205							43,1	38,3	32,0	21,5					21,5
GS40-200	205							4 cv			3 cv					21,5
GS40-200	219									45,0	41,0	38,3	29,8	18,2		24,3
GS40-200	219									5 cv		4 cv		3 cv		24,3

GS/GSD 40-250:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [mm]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																						ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS40-250	211		40,2	37,4	34,8	31,6	28,0	23,2	15,8															22,7
GS40-250	211		4 cv				3 cv
GS40-250	228						42,8	40,1	37,4	33,8	29,7	24,2	16,5											22,7	26,7
GS40-250	228						5 cv			4 cv			3 cv												26,7
GS40-250	245											43,2	40,2	36,9	33,3	28,1	21,7	8,6						31,1
GS40-250	245											6 cv		5 cv			4 cv	3 cv						31,1
GS40-250	260														47,2	44,8	41,7	38,2	33,9	28,6	21,2	6,5		35,1
GS40-250	260														7.5 cv			6 cv		5 cv		4 cv		35,1

GS/GSD 40-315:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [mm]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																				ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50	52	54	56	58
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS40-315	263		40,8	38,5	36,5	33,0	30,0	25,5	12,0													35,0
GS40-315	263		7.5 cv				6 cv		5 cv													35,0
GS40-315	290					46,4	44,2	42,0	39,3	36,7	32,1	27,0	15,6									42,5
GS40-315	290					10 cv						7.5 cv	6 cv									42,5
GS40-315	312							52,5	50,9	49,2	47,3	44,7	42,0	38,0	33,0	26,0						50,0
GS40-315	312							12.5 cv							10 cv							50,0
GS40-315	334										58,6	56,8	54,9	52,8	50,4	48,0	45,6	40,0	33,5	26,7		57,5
GS40-315	334										20 cv			15 cv					12.5 cv			57,5

GS/GSD 40-125:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [mm]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA
		9	11	13	15	17	19	21	23	25	27	29	31	33	35	37	39
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS40-125	105		51,3	45,5	38,7	30,0	15,0											19,6
GS40-125	105		4 cv		3 cv													19,6
GS40-125	119					55,5	50,0	43,5	35,6	24,0								26,2
GS40-125	119					5 cv				4 cv								26,2
GS40-125	131								66,2	60,9	54,5	47,0	36,6					32,9
GS40-125	131								7.5 cv				6 cv					32,9
GS40-125	142										72,4	67,3	61,7	55,4	47,7	36,5		38,9
GS40-125	142										10 cv					7.5 cv		38,9

GS/GSD 40-160:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																						ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50	52	54	56	58	60	62
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS40-160	134	69,8	66,0	61,7	56,8	50,8	43,5	34,0	18,6															34,7
GS40-160	134	10 cv		7,5 cv					5 cv															34,7
GS40-160	150					78,4	74,7	70,9	66,1	61,1	54,7	46,7	35,6	11,7										44,3
GS40-160	150					12,5 cv					10 cv			5 cv										44,3
GS40-160	163										85,1	81,2	77,0	71,9	66,3	59,5	50,1	35,4						53,3
GS40-160	163										20 cv			15 cv			12,5 cv							53,3
GS40-160	177											94,8	91,3	87,8	83,8	79,3	74,7	68,6	61,8	53,1	40,3	11,8		62,3
GS40-160	177											25 cv	20 cv							15 cv		10 cv		62,3

GS/GSD/GST 40-200:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [mm]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																						ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		48	50	52	54	56	58	60	62	64	66	68	70	73	76	79	82	85	88	91	94	97	100
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS40-200	172		75,4	70,2	64,1	58,7	46,3	18,3																60,1
GS40-200	172		20 cv				15 cv	12,5 cv																60,1
GS40-200	189							82,1	77,4	72,1	66,1	58,4	48,2											72,9
GS40-200	189							25 cv				20 cv												72,9
GS40-200	205												91,2	84,8	77,4	68,5	56,5	38,2						86,3
GS40-200	205												40 cv	30 cv			25 cv							86,3
GS40-200	219															91,9	86,5	79,8	72,4	63,1	49,6	15,5		97,2
GS40-200	219															40 cv			30 cv		25 cv	20 cv		97,2

GS/GSD/GST 40-250:

MODELO MODEL MODELO	ROTOR IMPELLER IMPULSOR [ mm ]	ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO [ m ]																				ALTURA MÁXIMA MAXIMUM HEAD ALTURA MÁXIMA [ m ]
		68	71	74	77	80	84	88	92	96	100	104	108	112	116	120	125	130	135	140	145
		VAZÃO / FLOW RATE / CAUDAL [ m³/h ]
GS40-250	211		71,5	67,2	62,3	56,8	47,7	34,5														91,2
GS40-250	211		30 cv	25 cv				20 cv														91,2
GS40-250	228						79,5	75,0	68,4	60,5	50,6	36,9										107,2
GS40-250	228						40 cv			30 cv		25 cv										107,2
GS40-250	245										87,1	81,1	75,0	67,2	57,9	45,5						124,6
GS40-250	245										50 cv		40 cv			30 cv						124,6
GS40-250	260														90,9	85,2	76,7	64,9	47,9	14,8		139,8
GS40-250	260														60 cv	50 cv			40 cv	30 cv		139,8
