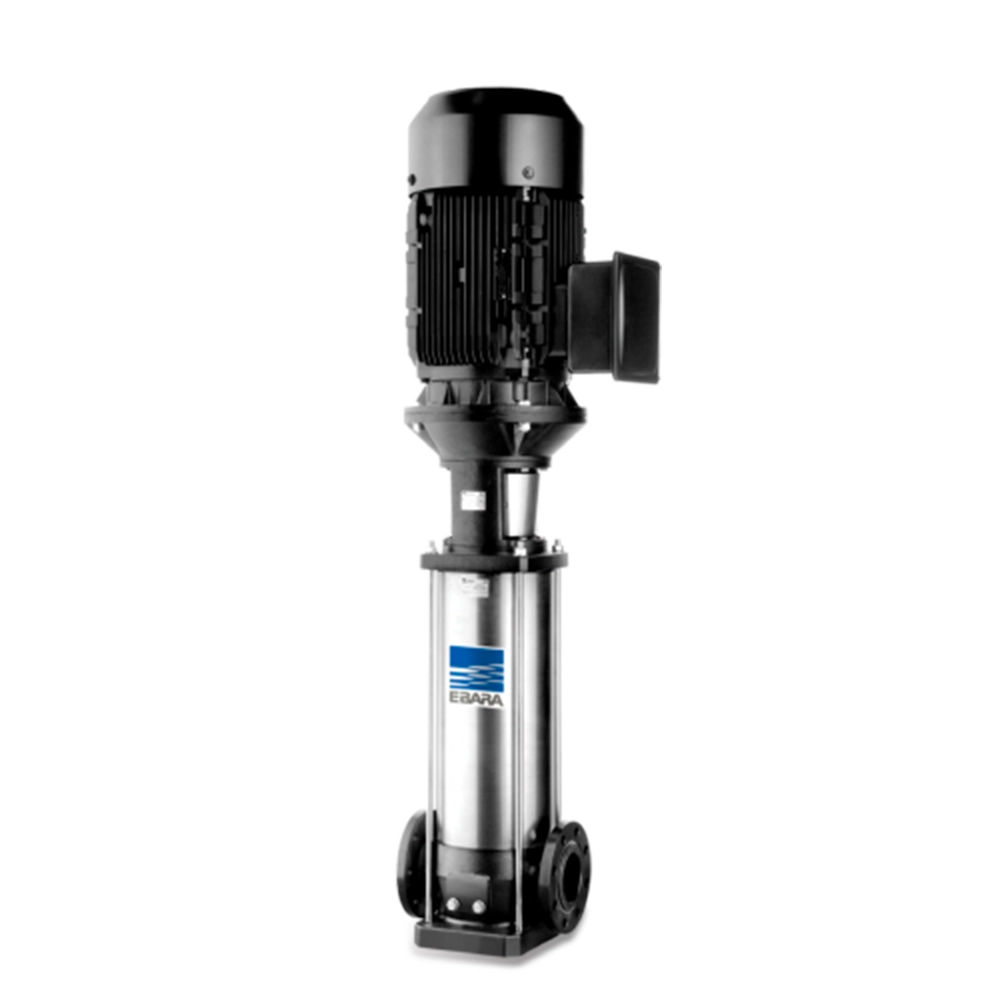

EVMS/EVM

EBARA

<a href="https://pumpsbrasil.com.br/categoria/bomba-multiestagio-vertical/" rel="tag">BOMBA MULTIESTÁGIO VERTICAL</a>

EVMS/EVM

Residencial

Comercial

Industrial

Municipal

Motobomba centrífuga multiestágio monobloco com carcaça e rotores em aço inoxidável 304, projetada para o bombeamento de água limpa e líquidos compatíveis. Indicada para pressurização, irrigação, abastecimento residencial, fertirrigação, sistemas de lavagem e aplicações industriais. Disponível com motor monofásico ou trifásico, oferece vazão de até 15,0 m³/h e pressão de até 74,0 mca, aliando durabilidade, alta eficiência e resistência à corrosão.

Descrição Geral

Cobertura Hidráulica

Materiais

Aplicações Gerais

Residencial
Agricultura/Irrigação
Construção Civil
Fertirrigação
Indústrias/Processos
Sistemas de lavagem
Sistema de refrigeração

Detalhes Técnicos do Produto

Monobloco
Motor Monofásico ou Trifásico em II Polos, 60Hz, 3500rpm
Bocais com rosca BSP, Sucção 1.1/4″ x Recalque 1″ (Modelos 70 e 120), Sucção 1.1/2″ x Recalque 1″ (Modelo 200)
Utilizada para água limpa e líquidos sem sólidos compatíveis com os materiais da bomba
Vazão Máxima: 15,0m³/h – Vazão Mínima: 1,2m³/h
Pressão Máxima: 74,0mca – Pressão Mínima: 28,5mca
Montagem com 2 estágios (rotores)

Especificações

Carcaça em inox 304.
2 Rotores em inox 304.
Difusor de estágio em inox 304.
Anel O’ring de vedação da carcaça em Buna N.
Selo mecânico: Faces em grafite e cerâmica.
Mola em inox 304 e elastômero (borracha) em Buna N.

Opções

Vedação especial do Selo Mecânico/Anel O’ring através de elastômeros (borrachas) em Viton ou EPDM e “faces” em Carbeto de Silício ou Tungstênio.
Utilizar como sistema de pressurização (T-Press) se instalado junto ao pressurizador TPC-58.

EVMS:

	Modelo Model / Modelo Trifásico Three phase	Motor / Motor / Motor			Sucção/ Suction / Aspiración Recalque Discharge / Descarga		(bar)	Q = Vazão / Flow Rate / Caudal (m³/h)
		[kW]	[cv] [hp]	Carcaça Size Carcasa	Rosca Thread	Flange Brida		l/min	0	13	25	48	50	75	90	120	160
								m³/h	0	0,8	1,5	2,9	3,0	4,5	5,4	7,2	9,6
								H = ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.a.)
1	EVMS()1 2N6	0.37	0,5	71	1″	DN25	16	17,2		16,4	15	10,3	–	–	–	–	–
	EVMS()1 3N6	0.37	0,5	71				25,8		24,6	22,5	15,5	–	–	–	–	–
	EVMS()1 4N6	0.37	0,5	71				34.5		32.7	30.0	20.6	–	–	–	–	–
	EVMS()1 5N6	0.37	0,5	71				43.1		40.9	37.5	25.4	–	–	–	–	–
	EVMS()1 6N6	0,55	0,75	71				51,5		49,1	45	31	–	–	–	–	–
	EVMS()1 7N6	0,55	0,75	71				60,5		57,5	52,5	36,1	–	–	–	–	–
	EVMS()1 8N6	0,75	1,0	80				69		65,5	60	41,5	–	–	–	–	–
	EVMS()1 9N6	0,75	1,0	80				77,5		73,5	67,5	46,4	–	–	–	–	–
	EVMS()1 10N6	0,75	1,0	80				86		82	75	51,5	–	–	–	–	–
	EVMS()1 11N6	1,1	1,5	80				94,5		90,0	82,5	57	–	–	–	–	–
	EVMS()1 12N6	1,1	1,5	80				103		98	90	62	–	–	–	–	–
	EVMS()1 13N6	1,1	1,5	80				112		106	97,5	67	–	–	–	–	–
	EVMS()1 14N6	1,1	1,5	80				121		115	105	72,5	–	–	–	–	–
	EVMS()1 16N6	1,5	2,0	90				138		131	120	82,5	–	–	–	–	–
	EVMS()1 18N6	1,5	2,0	90				155		147	135	93	–	–	–	–	–
	EVMS()1 20F6	1,5	2,0	90				172		164	150	103	–	–	–	–	–
	EVMS()1 22F6	2,2	3,0	90	–		25	190		180	165	114	–	–	–	–	–
	EVMS()1 24F6	2,2	3,0	90				207		193	180	124	–	–	–	–	–
	EVMS()1 26F6	2,2	3,0	90				224		213	195	134	–	–	–	–	–
	EVMS()1 27F6	2,2	3,0	90				233		221	202	139	–	–	–	–	–
	EVMS(*)1 29F6	2,2	3,0	90				250		237	217	150	–	–	–	–	–
3	EVMS(*)3 2N6	0.37	0,5	71	1″	DN25	16	21,4		–	20,5	18,9	18,7	15,5	12,4	–	–
	EVMS(*)3 3N6	0,55	0,75	71				32,1		–	30,7	28,3	28,0	23,3	18,6	–	–
	EVMS(*)3 4N6	0,75	1,0	80				43		–	41,0	37,7	37,4	31	24,8	–	–
	EVMS(*)3 5N6	0,75	1,0	80				53,5		–	51,0	47	46,5	38,8	31	–	–
	EVMS(*)3 6N6	1,1	1,5	80				64,5		–	61,5	56,5	56	46,5	37,2	–	–
	EVMS(*)3 7N6	1,1	1,5	80				75		–	71,5	66	65,5	54,5	43,5	–	–
	EVMS(*)3 8N6	1,5	2,0	90				85,5		–	82	75,5	74,5	62	49,5	–	–
	EVMS(*)3 9N6	1,5	2,0	90				96,5		–	92	85	84	69	56	–	–
	EVMS(*)3 10N6	1,5	2,0	90				107		–	102	94,5	93,5	77,5	62	–	–
	EVMS(*)3 11N6	2,2	3,0	90				118		–	113	104	103	85,5	68	–	–
	EVMS(*)3 12N6	2,2	3,0	90				129		–	123	113	112	93	74,5	–	–
	EVMS(*)3 13N6	2,2	3,0	90				139		–	133	123	122	101	80,5	–	–
	EVMS(*)3 14N6	2,2	3,0	90				150		–	143	132	131	109	86,5	–	–
	EVMS(*)3 15N6	3,0	4,0	100				161		–	154	142	140	116	93	–	–
	EVMS(*)3 16F6	3,0	4,0	100	–		25	172		–	164	151	150	124	99	–	–
	EVMS(*)3 17F6	3,0	4,0	100				182		–	174	160	159	132	11	–	–
	EVMS(*)3 19F6	3,0	4,0	100				204		–	195	179	178	147	118	–	–
	EVMS(*)3 20F6	3,0	4,0	100				214		–	205	189	187	155	124	–	–
	EVMS(*)3 21F6	4,0	5,5	112				225		–	215	198	196	163	130	–	–
	EVMS(*)3 22F6	4,0	5,5	112				236		–	225	208	206	171	136	–	–
	EVMS(*)3 23F6	4,0	5,5	112				247		–	235	217	215	178	143	–	–
5	EVMS(*)5 2N6	0,8	1,0	80	1 1/4″	DN32	16	27,6	–	–	–	26,1	24,6	23,4	20,4	14,6
	EVMS(*)5 3N6	1,1	1,5	80				41.4	–	–	–	39,2	36,9	35,1	30,6	21,9
	EVMS(*)5 4N6	1,5	2,0	90				55	–	–	–	52,5	49	47	40,5	29,3
	EVMS(*)5 5N6	2,2	3,0	90				69	–	–	–	65,5	61,5	58	51	36,6
	EVMS(*)5 6N6	2,2	3,0	90				83	–	–	–	78,5	74	70	61	44
	EVMS(*)5 7N6	3,0	4,0	100				96,5	–	–	–	91,5	86	82	71,5	51
	EVMS(*)5 8N6	3,0	4,0	100				110	–	–	–	105	98,5	93,5	81,5	58,5
	EVMS(*)5 9N6	3,0	4,0	100				124	–	–	–	118	111	105	91,5	66
	EVMS(*)5 10N6	4,0	5,5	112				138	–	–	–	131	123	117	102	73
	EVMS(*)5 11N6	4,0	5,5	112				152	–	–	–	144	135	129	112	80,5
	EVMS(*)5 12N6	4,0	5,5	112				166	–	–	–	157	148	140	122	88
	EVMS(*)5 13F6	5,5	7,5	132	–		25	179	–	–	–	170	160	152	132	95
	EVMS(*)5 14F6	5,5	7,5	132				193	–	–	–	183	172	164	143	102
	EVMS(*)5 15F6	5,5	7,5	132				207	–	–	–	196	185	175	153	110
	EVMS(*)5 16F6	5,5	7,5	132				221	–	–	–	209	197	187	163	117
	EVMS(*)5 17F6	7,5	10,0	132				235	–	–	–	222	209	199	173	124
	EVMS(*)5 19F6	7,5	10,0	132				262	–	–	–	248	234	222	194	139

	Modelo Model / Modelo Trifásico Three phase	Motor / Motor / Motor			Sucção/ Suction / Aspiración Recalque Discharge / Descarga		PMT MWP (bar)	Q = Vazão / Flow Rate / Caudal (m³/h)
		[kW]	[cv] [hp]	Carcaça Size Carcasa	Rosca Thread	Flange Brida		l/min	0	90	120	160	170	200	220	250	300	350	400	440	500	570
								m³/h	0	5,4	7,2	9,6	10,2	12	13,2	15	18	21	24	26,4	30	34,2
								H = ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.a.)
10	EVMS(*)10 1N6	0,75	1	80	1 1/2″	DN40	16	16		15,6	15,3	14,4	14,1	13	12,1	10,6	7,4	–	–	–	–	–
	EVMS(*)10 2N6	1,5	2	90				32		31,1	30,7	28,9	28,2	26,1	24,3	21,1	14,8	–	–	–	–	–
	EVMS(*)10 3N6	2,2	3	90				48		46,5	46	43,3	42,4	39,1	36,4	31,7	22,2	–	–	–	–	–
	EVMS(*)10 4N6	3	4	100				64		62	61,5	58	56,5	52	48,5	42	29,6	–	–	–	–	–
	EVMS(*)10 5N6	4	5,5	112				80		77,5	76,5	72	70,5	65	60,5	52,5	37	–	–	–	–	–
	EVMS(*)10 6N6	4	5,5	112				96		93,5	92	86,5	84,5	78	73	63.5	44.5	–	–	–	–	–
	EVMS(*)10 7N6	5,5	7,5	132				112		109	107	101	99	91	85	74	52	–	–	–	–	–
	EVMS(*)10 8N6	5,5	7,5	132				128		125	123	115	113	104	97,1	84,5	59	–	–	–	–	–
	EVMS(*)10 9N6	5,5	7,5	132				144		140	138	130	127	117	109	95	66,5	–	–	–	–	–
	EVMS(*)10 10N6	7,5	10	132				160		156	153	144	141	130	121	106	74	–	–	–	–	–
	EVMS(*)10 11F6	7,5	10	132	–		25	176		171	169	159	155	143	134	116	81,5	–	–	–	–	–
	EVMS(*)10 12F6	7,5	10	132				192		187	184	173	170	156	146	127	89	–	–	–	–	–
	EVMS(*)10 14F6	11	15	160				224		218	215	202	198	182	170	148	104	–	–	–	–	–
	EVMS(*)10 15F6	11	15	160				240		233	230	216	212	195	182	158	111	–	–	–	–	–
	EVMS(*)10 16F6	11	15	160				256		249	245	231	226	208	194	169	118	–	–	–	–	–
15	EVMS(*)15 1N6	1,5	2	90	2″	DN50	16	21,7	–	–	–	19,1	18,4	18	17,4	15,8	14,2	12,1	9,9	–	–
	EVMS(*)15 2N6	3	4	100				43,6	–	–	–	40	39,1	38,6	37,9	36,5	34,7	31,7	28,2	–	–
	EVMS(*)15 3N6	5,5	7,5	132				65,4	–	–	–	60	58,5	58	57	54,5	52	47,5	42,5	–	–
	EVMS(*)15 4N6	7,5	10	132				87	–	–	–	80,5	78,5	78	76	73	69	63,5	56,5	–	–
	EVMS(*)15 5N6	7,5	10	132				109	–	–	–	100	98	96,5	95	91	86,5	79,5	70,5	–	–
	EVMS(*)15 6N6	11	15	160				131	–	–	–	120	117	116	114	109	104	95,5	84,5	–	–
	EVMS(*)15 7N6	11	15	160				153	–	–	–	141	137	135	133	128	121	111	99	–	–
	EVMS(*)15 8F6	15	20	160 M	–		25	174	–	–	–	161	157	154	152	146	138	127	113	–	–
	EVMS(*)15 9F6	15	20	160 M				196	–	–	–	181	176	174	171	164	156	143	127	–	–
	EVMS(*)15 10 F6	15	20	160 M				218	–	–	–	201	196	193	190	182	173	159	141	–	–
	EVMS(*)15 11F6	18,5	25	160 L				240	–	–	–	221	215	212	208	201	190	175	155	–	–
	EVMS(*)15 12F6	18,5	25	160 L				262	–	–	–	241	235	232	227	219	208	190	169	–	–
20	EVMS(*)20 1N6	2,2	3	90	2″	DN50	16	25	–	–	–	–	–	20,7	20	18,7	16,9	14,9	13,1	9,5	4,3
	EVMS(*)20 2N6	4	5,5	112				49,5	–	–	–	–	–	44,5	44	42,5	41	39,4	37,5	32,8	24,9
	EVMS(*)20 3N6	7,5	10	132				74	–	–	–	–	–	67	65,5	64	61,5	59	56	49	37,3
	EVMS(*)20 4N6	7,5	10	132				99	–	–	–	–	–	89,5	87,5	85	82	79	75	65,5	49,8
	EVMS(*)20 5N6	11	15	160				124	–	–	–	–	–	112	110	106	103	98,5	93,5	82	62
	EVMS(*)20 6N6	11	15	160				148	–	–	–	–	–	134	131	128	123	118	112	98,5	75
	EVMS(*)20 7F6	15	20	160 M	–		25	173	–	–	–	–	–	156	153	149	144	138	131	115	87
	EVMS(*)20 8F6	15	20	160 M				198	–	–	–	–	–	179	175	170	164	158	150	131	99,5
	EVMS(*)20 9F6	18,5	25	160 L				223	–	–	–	–	–	201	197	191	185	177	169	148	112
	EVMS(*)20 10 F6	18,5	25	160 L				247	–	–	–	–	–	223	219	213	206	197	187	164	124

	Modelo Model / Modelo Trifásico Three phase	Motor / Motor / Motor			Sucção Suction / Aspiración Recalque Discharge / Descarga	PMT MWP (bar)	Q = Vazão / Flow Rate / Caudal (m³/h)
		[kW]	[cv] [hp]	Carcaça Size Carcasa	Flange / Brida		l/min	0	250	450	600	700	800	950	1100	1200	1500	1700
							m³/h	0	15	27	36	42	48	57	66	72	90	102
							H = ALTURA MANOMÉTRICA / HEAD / ALTURA DE BOMBEO (mc.à.)
32	EVM(*)32 1-0F6	4.0	6	112 M	DN65	16	34.7		31.4	28.3	24.3	20.6	16.5	–	–	–	–	–
	EVM(*)32 2-2F6	5.5	7.5	132 S			56.5		52.5	43.5	33.6	25.7	–	–	–	–	–	–
	EVM(*)32 2-0F6	7.5	10	132 S			69.5		63	56.6	48.5	41	33.1	–	–	–	–	–
	EVM(*)32 3-3F6	7.5	10	132 S			84.5		79	65.3	50.5	38.5	–	–	–	–	–	–
	EVM(*)32 3-0F6	11	15	160 M			104		94	85	72.5	62	49.5	–	–	–	–	–
	EVM(*)32 4-3F6	11	15	160 M			119		110	93.5	74.5	59	–	–	–	–	–	–
	EVM(*)32 4-0F6	15	20	160 M			139		125	113	97	82.5	66	–	–	–	–	–
	EVM(*)32 5-3F6	15	20	160 M			152		143	124	99.5	79.5	61.5	–	–	–	–	–
	EVM(*)32 5-2F6	15	20	160 M			158		147	130	107	86.5	67.5	–	–	–	–	–
	EVM(*)32 5-0F6	18.5	25	160 L			169		157	141	121	100	79.5	–	–	–	–	–
	EVM(*)32 6-3F6	18.5	25	160 L	DN65	25	186		174	152	124	100	77.5	–	–	–	–	–
	EVM(*)32 6-0F6	22	30	180 M			203		189	170	145	121	95.5	–	–	–	–	–
	EVM(*)32 7-3F6	22	30	180 M			220		205	180	148	120	93	–	–	–	–	–
	EVM(*)32 7-2F6	22	30	180 M			221		210	186	155	127	99.5	–	–	–	–	–
	EVM(*)32 7-0F6	30	40	200 L			237		220	198	169	141	112	–	–	–	–	–
	EVM(*)32 8-3F6	30	40	200 L			254		237	209	172	140	109	–	–	–	–	–
	EVM(*)32 8-0F6	30	40	200 L			271		252	226	194	161	127	–	–	–	–	–
	EVM(*)32 9-3F6	30	40	200L	DN65	30	288		268	237	196	160	125	–	–	–	–	–
	EVM(*)32 9-0F6	30	40	200 L			305		283	255	218	181	143	–	–	–	–	–
	EVM(*)32 10-4F6	30	40	200 L			316		295	259	213	173	135	–	–	–	–	–
45	EVM()45 1-1F6	5.5	7.5	132 S	DN80	16	31	–	28	26.3	24.6	22.3	17.7	11.9	–	–	–
	EVM()45 1-0F6	7.5	10	132 S			398	–	36.9	35.6	34.4	32.7	28.8	23.8	20	–	–
	EVM()45 2-2F6	11	15	160 M			62	–	56.5	53.5	50.5	46	37.7	26.9	–	–	–
	EVM()45 2-1F6	11	15	160 M			71	–	65.5	63	60	56.5	49	38.7	–	–	–
	EVM()45 2-0F6	15	20	160 M			795	–	74.5	72	70	67	60	50.5	43.5	–	–
	EVM()45 3-3F6	15	20	160 M			93	–	85	80.5	76.5	70	57.5	42	–	–	–
	EVM()45 3-2F6	15	20	160 M			102	–	94	90	86	80.5	69	53.5	–	–	–
	EVM()45 3-1F6	18.5	25	160 L			111	–	103	99.5	96	91	80	65.5	54.5	–	–
	EVM()45 3-0F6	22	30	180 M			119	–	112	109	106	101	91	77.5	67	–	–
	EVM()45 4-3F6	185	25	160 L			133	–	122	117	112	104	89	68.5	53	–	–
	EVM()45 4-2F6	22	30	180 M			142	–	131	127	122	115	100	80.5	65.5	–	–
	EVM()45 4-1F6	30	40	200 L			150	–	140	136	131	125	111	92.5	78	–	–
	EVM()45 4-0F6	30	40	200 L			159	–	149	145	141	135	122	104	91	–	–
	EVM()45 5-3F6	30	40	200 L	DN80	25	173	–	160	154	148	139	120	95	76.5	–	–
	EVM()45 5-2F6	30	40	200 L			181	–	169	163	157	149	131	107	89	–	–
	EVM()45 5-1F6	30	40	200 L			190	–	178	172	167	159	142	119	102	–	–
	EVM()45 5-0F6	37	50	200 L			199	–	187	182	177	170	153	131	114	–	–
	EVM()45 6-3F6	37	50	200 L			212	–	197	190	183	173	151	122	100	–	–
	EVM()45 6-2F6	37	50	200 L			221	–	206	200	193	183	162	134	113	–	–
	EVM()45 6-1F6	37	50	200 L			230	–	215	209	203	194	173	146	125	–	–
64	EVM()64 1-1F6	7.5	10	132 S	DN100	16	339	–	–	30.7	29.8	28.9	27.4	25.3	23.5	15.6	–
	EVM()64 1-0F6	11	15	160 M			425	–	–	38.5	37.7	36.8	35.6	33.9	32.5	26	19.9
	EVM()64 2-2F6	15	20	160 M			68	–	–	62	60.5	59	56.5	53	49.5	35.3	–
	EVM()64 2-1F6	18.5	25	160 L			765	–	–	70	68.5	67	64.5	61.5	58.5	45.5	33.4
	EVM()64 2-0F6	22	30	180 M			85	–	–	77.5	76	75	73	70	67.5	56	45
	EVM()64 3-3F6	22	30	180 M			102	–	–	93.5	91	89	85.5	80.5	76	55	–
	EVM()64 3-2F6	30	40	200 L			110	–	–	101	99	97	93.5	89	84.5	65.5	47
	EVM()64 3-1F6	30	40	200 L			119	–	–	109	107	105	102	97.5	93.5	75.5	58.5
	EVM()64 3-0F6	30	40	200 L			128	–	–	117	115	113	110	106	103	86	70
	EVM()64 4-3F6	30	40	200 L			144	–	–	132	130	127	123	116	111	85	60.5
	EVM()64 4-2F6	37	50	200 L			153	–	–	140	138	135	131	125	120	955	72
	EVM()64 4-1F6	37	50	200 L			162	–	–	148	146	143	139	134	129	106	83.5

EVMS/EVM

<a href="https://pumpsbrasil.com.br/categoria/bomba-multiestagio-vertical/" rel="tag">BOMBA MULTIESTÁGIO VERTICAL</a>

EVMS/EVM

Residencial

Comercial

Industrial

Municipal

Curvas

Catálogo

Modelo de instalação enterrada
