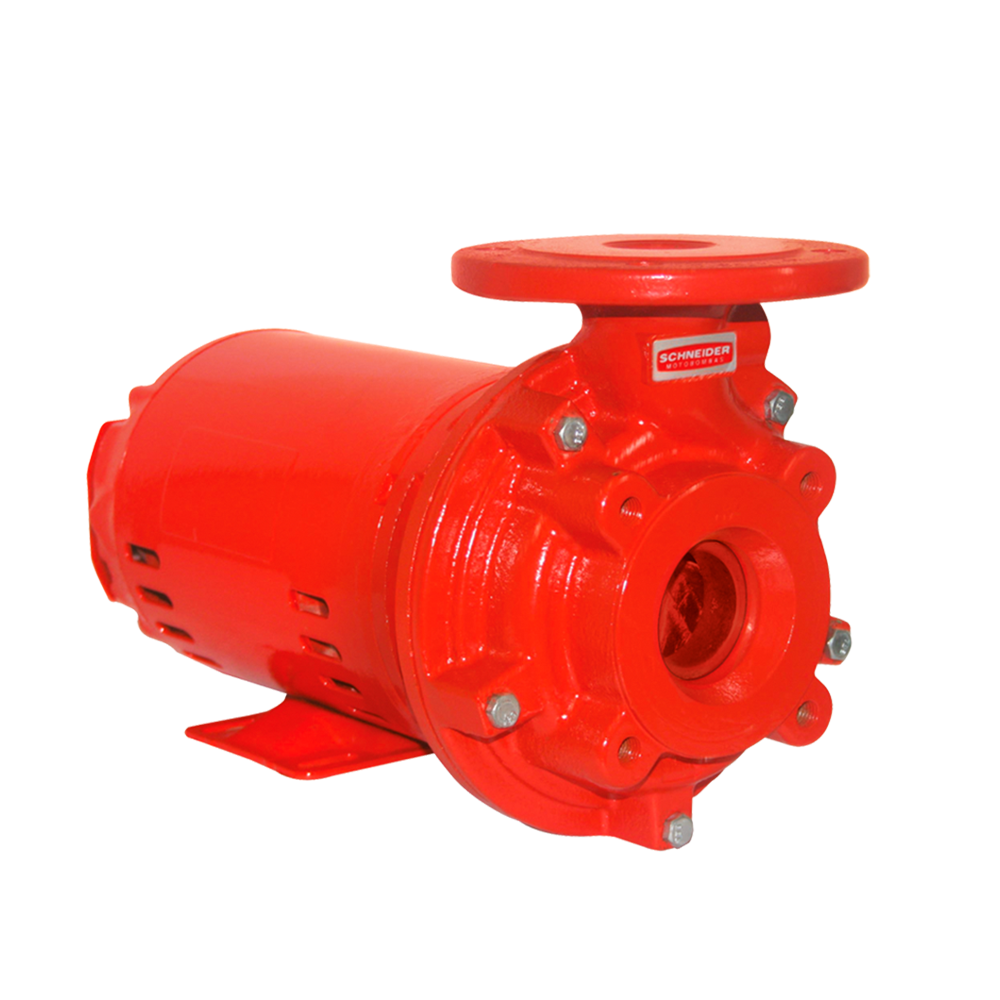

BPI-92

<a href="https://pumpsbrasil.com.br/categoria/bomba-monoestagio/" rel="tag">BOMBA MONOESTÁGIO</a>, <a href="https://pumpsbrasil.com.br/categoria/bomba-de-incendio/" rel="tag">BOMBA DE INCÊNDIO</a>

Motobombas Centrífugas de Prevenção Contra Incêndio.

Rede de hidrantes, rede de sprinklers, sistema fixo de espuma adaptado à rede de hidrantes, sistema de prevenção e combate a incêndio.

Aplicações Gerais

Detalhes Técnicos do Produto Padrão

Motor elétrico IP-21 com flange incorporada, 2 Polos, 60 Hz
- Linha T: motobomba com intermediário de ferro fundido GG-15
Motor elétrico IP-21 JET PUMP, 2 Polos, 60 Hz
- Modelo R: bocais roscados

Opções

Rotor de bronze e selo mecânico de Viton®
Selo mecânico de EPDM, EPDM carbeto de silício, Viton® carbeto de silício, outros sob consulta (para rotor de bronze)
Motor elétrico IP-55, 2 Polos, 60 Hz, eixo de aço inox AISI-316 e isolamento classe F

Importante

Linha S: temperatura máxima do líquido bombeado 70°C.
Para bombeamento de água acima de 70°C, utilize BPI-92 T, rotor de bronze e selo mecânico de Viton®.

Modelo	Potência (cv)	Características Hidráulicas
		Altura Manométrica Total (m.c.a.)
		8	10	12	14	16	18	20	22	24	26	28	30	32	34	36	38	40	42	44	46
		Vazão em m³/h válida para sucção de 0 m.c.a.
BPI-92 S/T 1C	3/4	13,4	12,4	11,3	10,1	8,9	7,5	6,0	4,2	2,2
	1	*	14,1	13,3	12,5	11,6	10,7	9,7	8,6	7,4	6,0	4,3	2,0
	1,5	*	14,6	14,0	13,3	12,6	11,9	11,1	10,3	9,4	8,4	7,3	6,0	4,4	2,2
	2	*	*	15,3	14,8	14,3	13,8	13,2	12,7	12,0	11,4	10,7	10,0	9,2	8,4	7,4	6,3	5,0	3,1
	3	*	*	18,1	17,7	17,3	16,8	16,4	15,9	15,4	14,8	14,2	13,5	12,8	12	11,1	10	8,7	7,1	4,8	1,7

Modelo	Potência (cv)	Monofásico	Trifásico	Ø Sucção (pol)	Ø Recalque (pol)	Pressão máxima sem vazão (m.c.a.)	Altura máxima de sucção (m.c.a.)	Ø Rotor (mm)
BPI-92 S/T 1C	3/4	x	x	1 1/2	1	26	8	119
	1	x	x	1 1/2	1	32	8	132
	1,5	x	x	1 1/2	1	36	8	142
	2	x	x	1 1/2	1	44	8	158
	3	x	x	1 1/2	1	47	8	159

Modelo	Potência (cv)	Características Hidráulicas
		Altura Manométrica Total (m.c.a.)
		2	3	4	5	6	7	8	9	10	11	12	13	14	16	18	20	22	24	26
		Vazão em m³/h válida para sucção de 0 m.c.a.
BPI-92 S/T R 2 1/2	1	28,7	27,4	26,1	24,8	23,3	21,8	20,2	18,5	16,6	14,5	12,2	9,6
	1,5	*	31,6	30,5	29,4	28,3	27,1	25,9	24,6	23,3	21,9	20,4	18,8	17,1	13,3	8,4
	2	*	*	34,5	33,6	32,6	31,5	30,5	29,4	28,2	27,1	25,9	24,6	23,3	20,5	17,3	13,5	8,9
	3	*	*	*	*	36,8	35,9	35	34	33	32	31	30	28,9	26,6	24,1	21,4	18,4	15	10,9

Modelo	Potência (cv)	Monofásico	Trifásico	Ø Sucção (pol)	Ø Recalque (pol)	Pressão máxima sem vazão (m.c.a.)	Altura máxima de sucção (m.c.a.)	Ø Rotor (mm)
BPI-92 S/T R 2 1/2	1	x	x	2 1/2	2 1/2	15	8	94
	1,5	x	x	2 1/2	2 1/2	19	8	105
	2	x	x	2 1/2	2 1/2	23	8	115
	3	x	x	2 1/2	2 1/2	28	8	127

Não utilize a motobomba nas faixas com asteríscos (*).

Para obter a altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.

Obrigatório o aterramento do motor elétrico, conforme previsto na norma NBR 5410 ou norma equivalente do país onde o produto será instalado.
