BC-22

SCHNEIDER

<a href="https://pumpsbrasil.com.br/categoria/bomba-monoestagio/" rel="tag">BOMBA MONOESTÁGIO</a>

BC-22

Residencial

Comercial

Industrial

Municipal

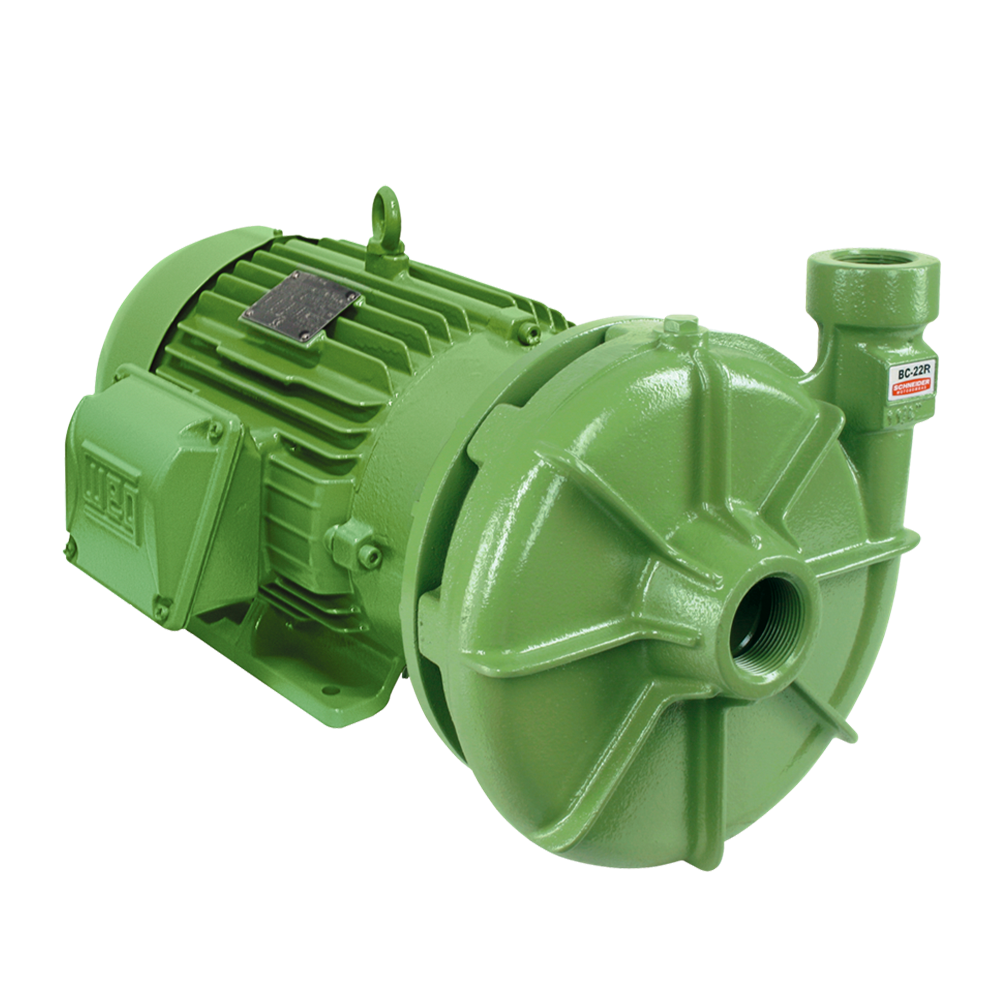

Motobombas centrífugas para água limpa e de fácil instalação.

Motobombas para irrigação, abastecimento predial, sistemas de refrigeração, sistemas de prevenção e combate a incêndio e indústrias.

Descrição Geral

Cobertura Hidráulica

Materiais

Aplicações Gerais

Irrigação
Abastecimento predial
Sistemas de refrigeração
Sistemas de prevenção e combate contra incêndio
Indústrias

Detalhes Técnicos do Produto Padrão

Bocais com rosca BSP
Caracol da motobomba de ferro fundido GG-20
Intermediário de ferro fundido GG-15
Rotor de alumínio: BC-22 R 1 A, BC-22 R 1 B e BC-22 R 1 1/4
Rotor de ferro fundido GG-15: BC-22 R 1 1/2 e BC-22 R/F 2
Selo mecânico constituído de aço inox AISI-304, buna N, grafite e cerâmica
Motor elétrico IP-55, 2 Polos, 60 Hz
Modelo R: bocais roscados
Modelo F: bocais flangeados conforme Norma DIN 1092 1

Opções

Selo mecânico: EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício, outros sob consulta
Somente a motobomba, sem flange de sucção e recalque

Importante

Para bombeamento de água acima de 70°C, utilize selo mecânico de Viton® para todos os modelos e rotor de bronze para os modelos com rotor de alumínio.

MODELO	Potência (cv)	Monofásico	Trifásico	Ø Sucção (pol.)	Ø Recalque (pol.)	Pressão máxima sem vazão (m.c.a.)	Altura máxima de sucção (m.c.a.)	Ø Rotor (mm)	CARACTERÍSTICAS HIDRÁULICAS
									Altura Manométrica Total (m.c.a.)
									Vazão em m³/h válida para sucção de 0 m.c.a.
									20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50	52	56	60	64	68	72	76	80
BC-22 R 1 A	3	x	x	1 1/4	1	39	8	155	10,2	9,7	9,2	8,7	8,1	7,5	6,8	6,1	5,2
	4		x	1 1/4	1	48	8	169	*	*	10,7	10,3	9,9	9,4	8,9	8,4	7,9	7,3	6,7	6,0	5,2	4,3
	5		x	1 1/4	1	59	8	186	*	*	*	11,1	10,8	10,4	10,1	9,7	9,4	9,0	8,6	8,2	7,7	7,2	6,7	6,1	5,5

MODELO	Potência (cv)	Monofásico	Trifásico	Ø Sucção (pol.)	Ø Recalque (pol.)	Pressão máxima sem vazão (m.c.a.)	Altura máxima de sucção (m.c.a.)	Ø Rotor (mm)	CARACTERÍSTICAS HIDRÁULICAS
									Altura Manométrica Total (m.c.a.)
									Vazão em m³/h válida para sucção de 0 m.c.a.
									20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50	52	56	60	64	68	72	76	80
BC-22 R 1 B	3	x	x	1 1/4	1	33	8	140	14,5	13,8	13,1	12,2	11,3	10,2
	4	x	x	1 1/4	1	42	8	154	*	*	15,7	15,1	14,5	13,8	13,0	12,2	11,2	10,1	8,4
	5	x	x	1 1/4	1	55	8	170	*	*	*	16,6	16,3	15,9	15,5	15,1	14,6	14,1	13,5	12,8	11,9	11,0	9,7	7,5
	7,5	x	x	1 1/4	1	68	8	191	*	*	*	*	*	17,2	17,0	16,7	16,4	16,1	15,8	15,5	15,2	14,8	14,5	14,1	13,6	12,7	11,4	9,4

MODELO	Potência (cv)	Monofásico	Trifásico	Ø Sucção (pol.)	Ø Recalque (pol.)	Pressão máxima sem vazão (m.c.a.)	Altura máxima de sucção (m.c.a.)	Ø Rotor (mm)	CARACTERÍSTICAS HIDRÁULICAS
									Altura Manométrica Total (m.c.a.)
									Vazão em m³/h válida para sucção de 0 m.c.a.
									20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50	52	56	60	64	68	72	76	80
BC-22 R 1 1/4	5	x	x	1 1/2	1 1/4	48	8	163	*	*	*	*	*	*	*	*	19,9	19,1	18,3	17,3	16,2	14,9	12,9
	7,5	x	x	1 1/2	1 1/4	63	8	184	*	*	*	*	*	*	*	*	*	20,0	19,6	19,2	18,7	18,2	17,7	17,2	16,5	15,0	11,9
	10	x	x	1 1/2	1 1/4	75	8	201	*	*	*	*	*	*	*	*	*	*	*	*	*	*	20,0	19,6	19,2	18,8	18,0	17,0	15,8	14,3

MODELO	Potência (cv)	Monofásico	Trifásico	Ø Sucção (pol.)	Ø Recalque (pol.)	Pressão máxima sem vazão (m.c.a.)	Altura máxima de sucção (m.c.a.)	Ø Rotor (mm)	CARACTERÍSTICAS HIDRÁULICAS
									Altura Manométrica Total (m.c.a.)
									Vazão em m³/h válida para sucção de 0 m.c.a.
									20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50	52	56	60	64	68	72	76	80
BC-22 R 1 1/2	7,5	x	x	2	1 1/2	45	8	156	*	*	*	*	*	*	*	*	*	*	39,7	36,2	32,2	27,1	19,0
	10	x	x	2	1 1/2	54	8	167	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	44,8	41,2	37,1	32,2	25,6
	12,5	x	x	2	1 1/2	60	8	175	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	49,1	45,3	41,3	31,8
	15	x	x	2	1 1/2	68	8	186	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	51,0	43,9	34,5
	20		x	2	1 1/2	81	8	201	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	53,9	47,3	39,0	25,0

MODELO	Potência (cv)	Monofásico	Trifásico	Ø Sucção (pol.)	Ø Recalque (pol.)	Pressão máxima sem vazão (m.c.a.)	Altura máxima de sucção (m.c.a.)	Ø Rotor (mm)	CARACTERÍSTICAS HIDRÁULICAS
									Altura Manométrica Total (m.c.a.)
									Vazão em m³/h válida para sucção de 0 m.c.a.
									20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50	52	56	60	64	68	72	76	80
BC-22 R/F 2	10	x	x	2 1/2	2	44	8	152	*	*	*	*	*	*	*	*	*	53,3	45,5	36,8	27,0
	12,5	x	x	2 1/2	2	48	8	157	*	*	*	*	*	*	*	*	71,0	65,2	58,8	51,8	43,7	33,8
	15	x	x	2 1/2	2	56	8	168	*	*	*	*	*	*	*	*	*	*	83,9	78,5	72,8	66,7	60,1	52,8	44,5
	20		x	2 1/2	2	63	8	177	*	*	*	*	*	*	*	*	*	*	*	*	*	88,5	83,1	77,3	71,2	57,6	41,2
	25		x	2 1/2	2	75	8	192	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	*	92,0	81,8	70,3	56,7	39,0

Não utilize a motobomba na faixa com asteriscos (*).

Motor WEG IP-55, 2 polos, 60 Hz.

Rotor fechado de alumínio (Modelos BC-22 R 1 A, BC-22 R 1 B e BC-22 R 1 1/4). Para bombeamento de água acima de 70 °C, utilize rotor de bronze e selo mecânico de Viton®.

Rotor fechado de ferro fundido (Modelos BC-22 R 1 1/2 e BC-22 R/F 2). Para bombeamento de água acima de 70 °C, utilize selo mecânico de Viton®.

Modelo R: bocais roscados. Modelo F: bocais flangeados conforme Norma DIN 1092 1.
