BA-12
<a href="https://pumpsbrasil.com.br/categoria/bomba-monoestagio/" rel="tag">BOMBA MONOESTÁGIO</a>
BA-12
Residencial
Comercial
Industrial
Municipal

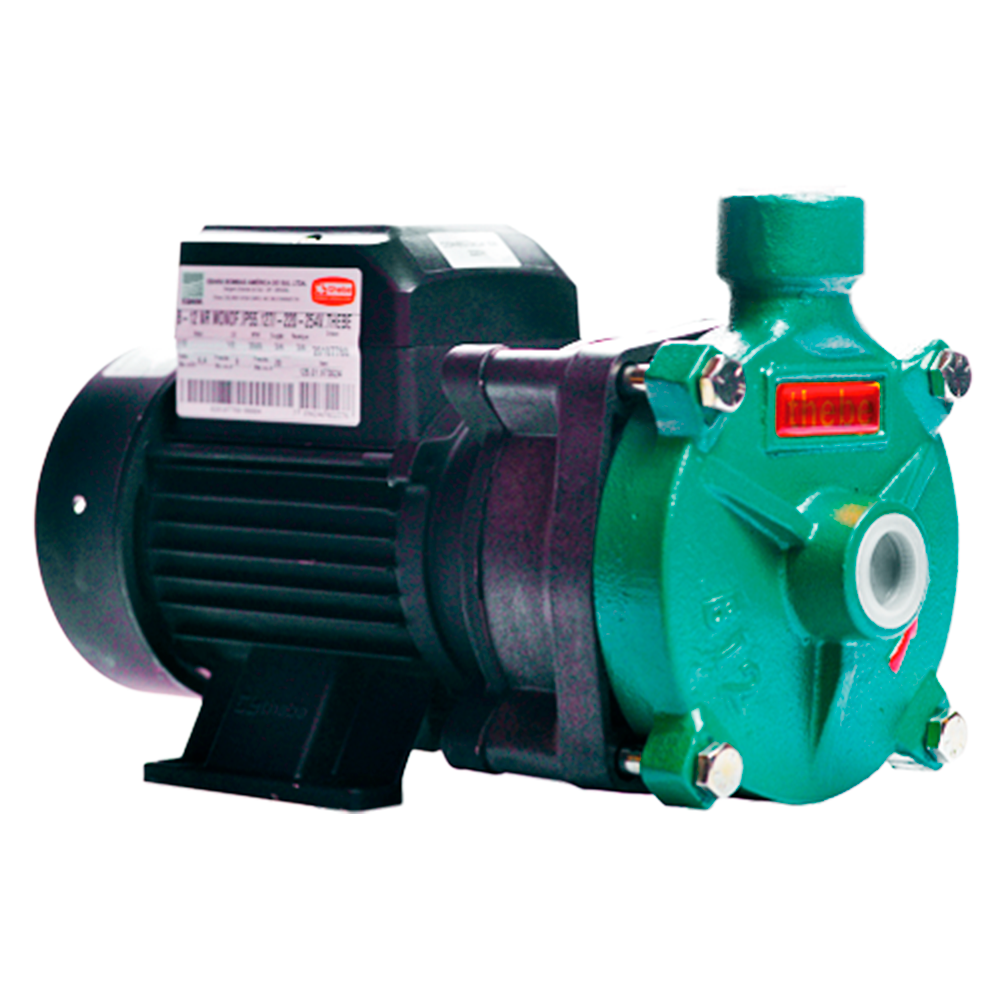

Motobombas monoestágio para água limpa ou água residual.
Projetada para aplicação em água limpa ou residual, ideal para usos residenciais, agrícolas, na construção civil e em processos industriais. Ela pode ser fornecida nas versões monobloco ou mancal. Essa versão (BA-12) é montada com intermediário entre a carcaça da bomba e o motor.
Aplicações Gerais
- Residencial
- Agricultura/Irrigação
- Construção Civil
- Indústrias/Processos
- Água com sólidos não fibrosos (rotor semiaberto)
Detalhes Técnicos do Produto
- Monobloco ou Mancalizada (BA-12)
- Motor Monofásico ou Trifásico (BA12) em II Polos 60Hz, 3500rpm
- Bocais com rosca BSP, Sucção 3/4″ x Recalque 3/4″
- Utilizada para água limpa até temperatura de 40ºC (B-12) e 70ºC (BA-12) – (Temperaturas superiores, consultar opções)
- Vazão Máxima: 6,7m³/h; Vazão Mínima: 0,1m³/h
- Pressão Máxima: 26,5mca; Pressão Mínima: 8,0mca
- : B-12 – Montagem da carcaça da bomba direto no flange do motor (sem intermediário). BA-12 – Montagem com intermediário entre a carcaça da bomba e o motor.
- Pode ser utilizada para água com sólidos não fibrosos de até 2,0 mm de diâmetro na versão com rotor semiaberto
Especificações
- Carcaça da bomba em ferro fundido GG-20
- B-12 – Rotor fechado em termoplástico
- BA-12 – Rotor em alumínio e intermediário em ferro fundido GG-20
- Anel O’ring de vedação da carcaça em Buna N
- Selo mecânico: Faces em grafite e cerâmica. Mola em inox 304 e elastômero (borracha) em Buna N.
Opções
- Montagem Especial com rotor centrífugo semiaberto
- Carcaça/Intermediário em Ferro Nodular (GGG-40)
- Bomba Inteira em Bronze
- Rotor em Bronze
- Bocais Rosca padrão NPT
- Vedação especial do Selo Mecânico/Anel O’ring através de elastômeros (borrachas) em Viton ou EPDM e “faces” em Carbeto de Silício ou Tungstênio
- Montagem com motor a prova de explosão (BA-12)
- Montagem Mancal x Base x Luva Elástica (BA-12)
- Utilizar como sistema de pressurização (T-Press) instalado junto ao pressurizador TPC-58.
VERSÃO ROTOR FECHADO:
| MODELO | cv hp |
ESTÁGIOS | ROTOR (mm) |
SUCÇÃO (pol) |
REC. CLAPETA (pol) |
ALTURA MANOMÉTRICA (m.c.a.) | ALTURA SHUT-OFF |
|||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 6 | 8 | 10 | 12 | 15 | 17 | 18 | 19 | 20 | 22 | 23 | 24 | 25 | 26 | 28 | 30 | 32 | 34 | 35 | 36 | 38 | 40 | 44 | |||||||
| Vazão (m³/h) | ||||||||||||||||||||||||||||||
| B-12 / BA-12 | ¼ | 1 | 94 x 2,5 | ¾” | ¾” | 5.7 | 4.9 | 3.1 | 0.7 | 0 | 17.0 | |||||||||||||||||||
| B-12 / BA-12 | ⅓ | 1 | 104 x 2,5 | ¾” | ¾” | 6.3 | 5.4 | 2.6 | 1.1 | 0.6 | 0.2 | 0 | 20.0 | |||||||||||||||||
| B-12 / BA-12 | ½ | 1 | 112 x 2,5 | ¾” | ¾” | 6.7 | 6.0 | 5.4 | 4.6 | 3.3 | 1.6 | 1.1 | 0.7 | 0.4 | 0.1 | 0 | 26.5 | |||||||||||||
VERSÃO ROTOR SEMIABERTO:
| MODELO | cv | ESTÁGIOS | ROTOR (mm) | SUCÇÃO BSP | RECALQUE BSP | ALTURA MANOMÉTRICA (m.c.a.) | ALTURA MÁXIMA SHUT-OFF |
|||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 6 | 8 | 10 | 12 | 15 | 17 | 18 | 19 | 20 | 22 | 23 | 24 | 25 | 26 | 28 | 30 | 32 | 34 | 35 | 36 | 38 | 40 | 44 | |||||||
| Vazão (m³/h) | ||||||||||||||||||||||||||||||
| B-12 AL BA-12 | 1/4 | 1 | 94 x 2,5 | 3/4″ | 3/4″ | 4.0 | 2.2 | 0.5 | 0 | 11.0 | ||||||||||||||||||||
| B-12 AL BA-12 | 1/3 | 1 | 102 x 2,5 | 3/4″ | 3/4″ | 4.8 | 3.7 | 1.5 | 0.4 | 0 | 13.0 | |||||||||||||||||||
| B-12 AL BA-12 | 1/2 | 1 | 110 x 2,5 | 3/4″ | 3/4″ | 5.7 | 4.4 | 2.8 | 0.6 | 0 | 16.1 | |||||||||||||||||||
