Aplicações Gerais

• Gestão de águas residuais
• Sistemas de abastecimento de água de serviço
• Descarte
• Estações de tratamento de águas residuais
• Disposição de lodo
• Fluidos Bombeados

• • Esgoto contendo fezes
  • Lodo ativado
  • Lodo digerido
  • Lodo bruto
  • Fluidos contendo gás
  • Águas residuais

Detalhes Técnicos do Produto

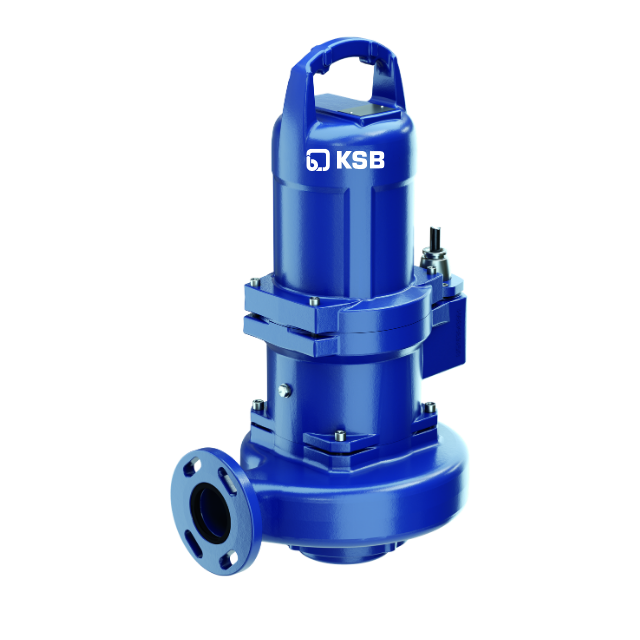

• Bomba submersível de um estágio, não autoescorvante, em construção monobloco (acoplamento fechado)
• Vazão máxima: 556 l/s
• Altura manométrica máxima: 100 m
• Temperatura de operação máxima: 40 °C
• Potência do motor: até 112 kW (150 hp)
• Motor trifásico assíncrono tipo gaiola de esquilo, disponível em 4 versões de tensão
• Classe de isolamento F ou H
• Classe de eficiência: IE0 (sem classificação declarada) ou IE3 (Eficiência Premium), conforme a potência
• Vedação por 2 selos mecânicos independentes do sentido de rotação, em versão Tandem, com lubrificação por óleo atóxico no selo do lado motor
• Mancal lado bomba: rolamentos de esfera lubrificados à graxa, podendo ser relubrificados — sem manutenção
• Mancal lado motor: rolamentos com graxa selados — sem manutenção
• Passagem de cabos soldada, com inserções de cabos longitudinalmente vedadas — estanqueidade absoluta e proteção múltipla contra entrada de água, mesmo em caso de dano no cabo de alimentação elétrico
• Sensores de fuga, com aviso em caso de entrada de água
• Sensores de controle de temperatura do motor, com proteção contra sobreaquecimento
• Passagens largas e desimpedidas, que reduzem o risco de entupimento e os custos de manutenção

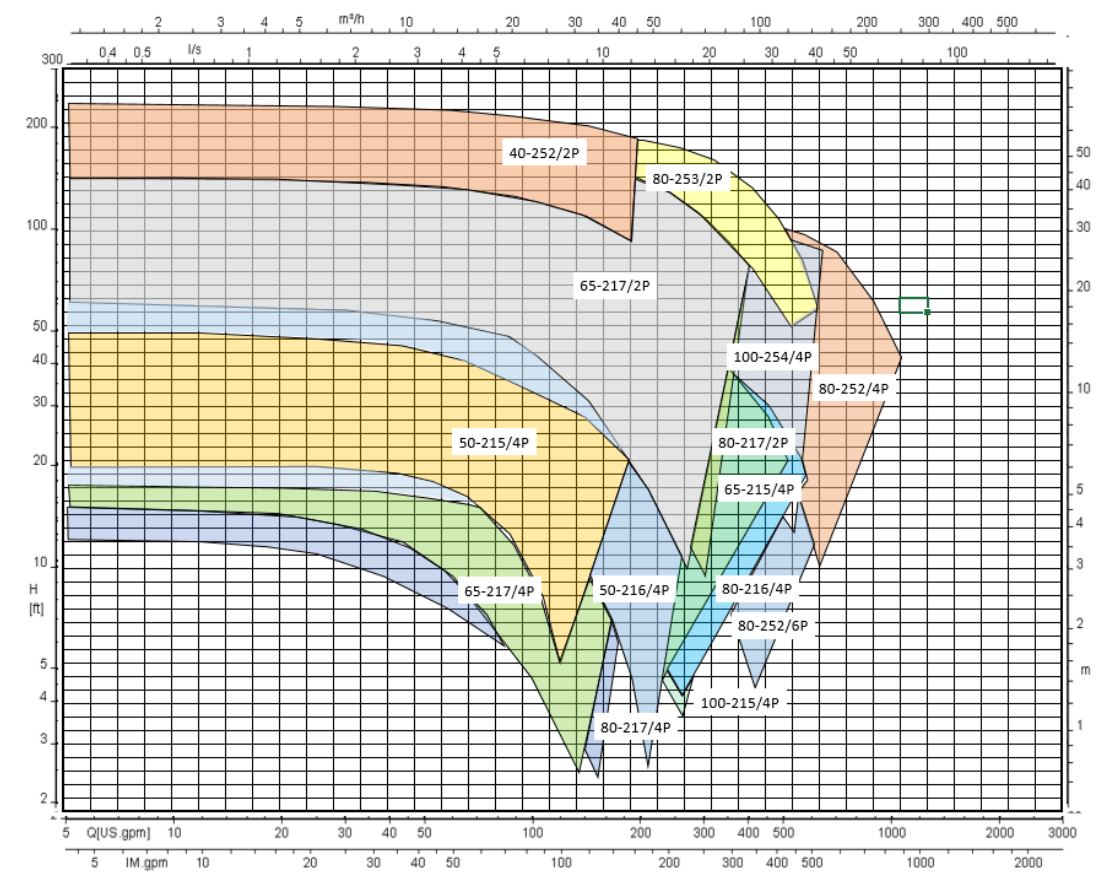

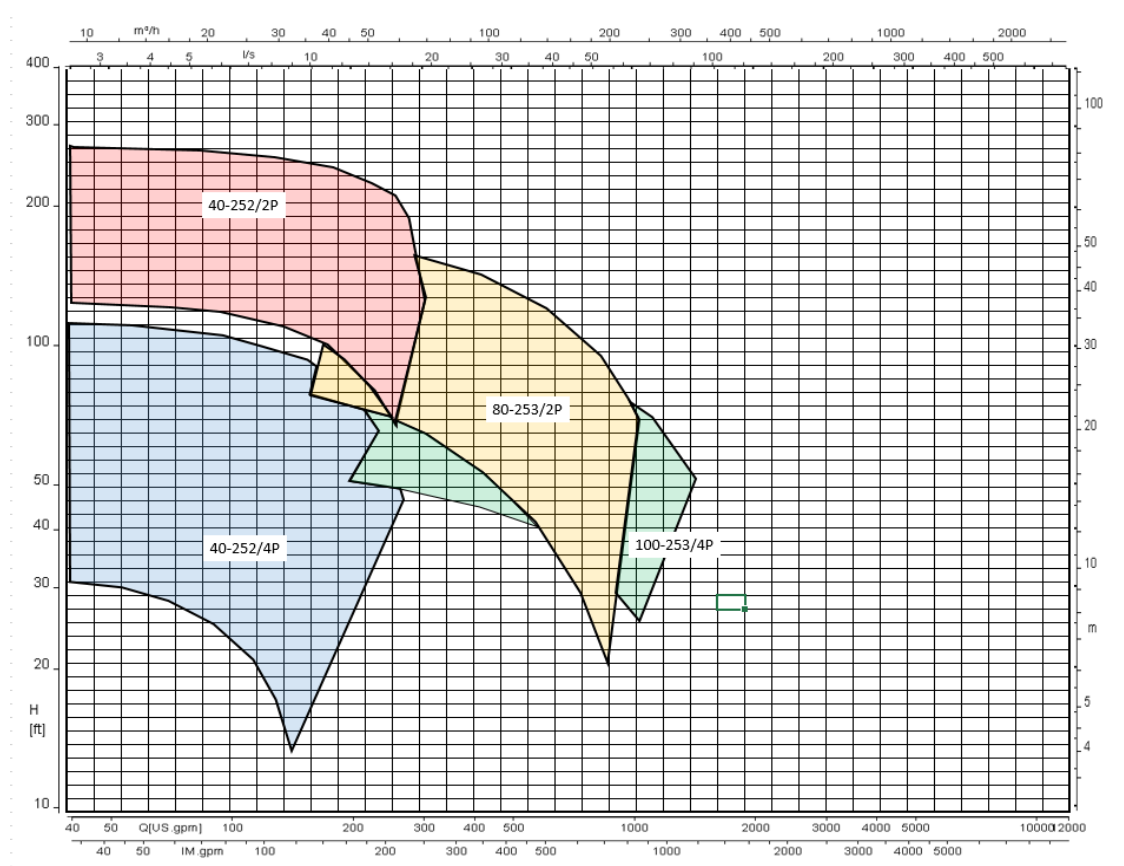

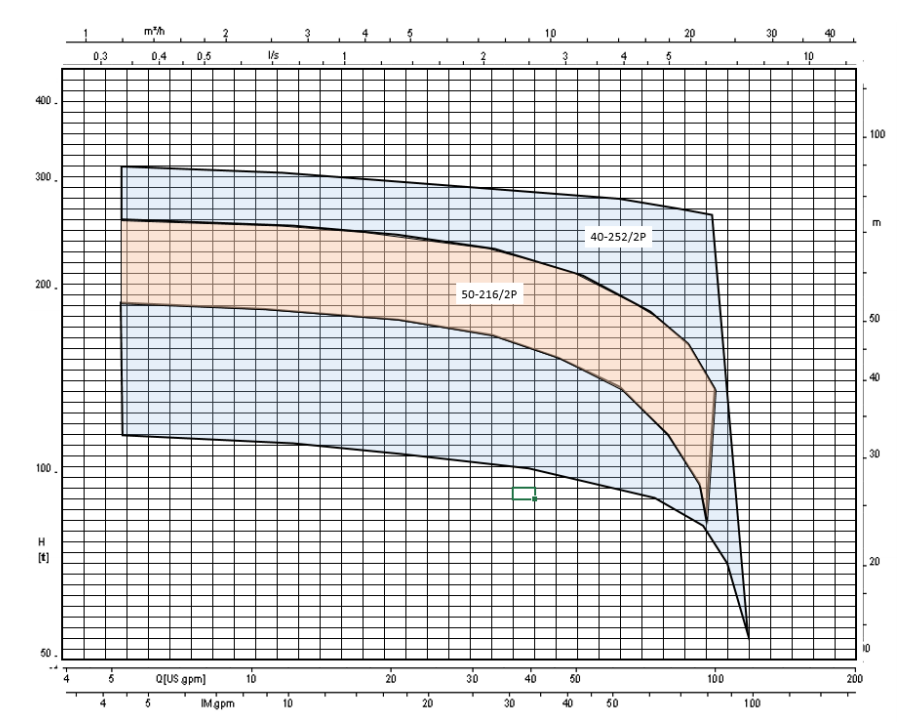

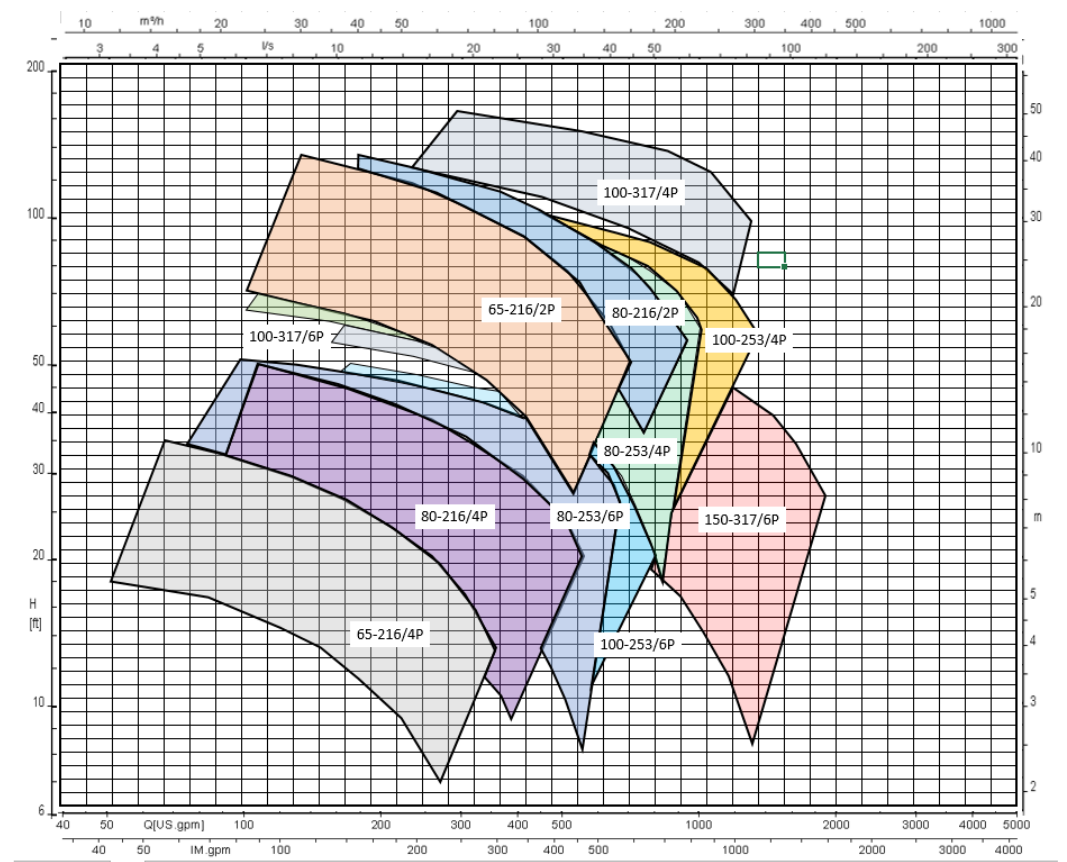

• Sistemas hidráulicos disponíveis: S / S-Max, F / F-Max, E / E-Max e K / K-Max
• Tipos de rotor disponíveis:

• • S: Cortador
  • F / F-max: Rotor Vortex
  • E / E-max: Rotor de palheta única

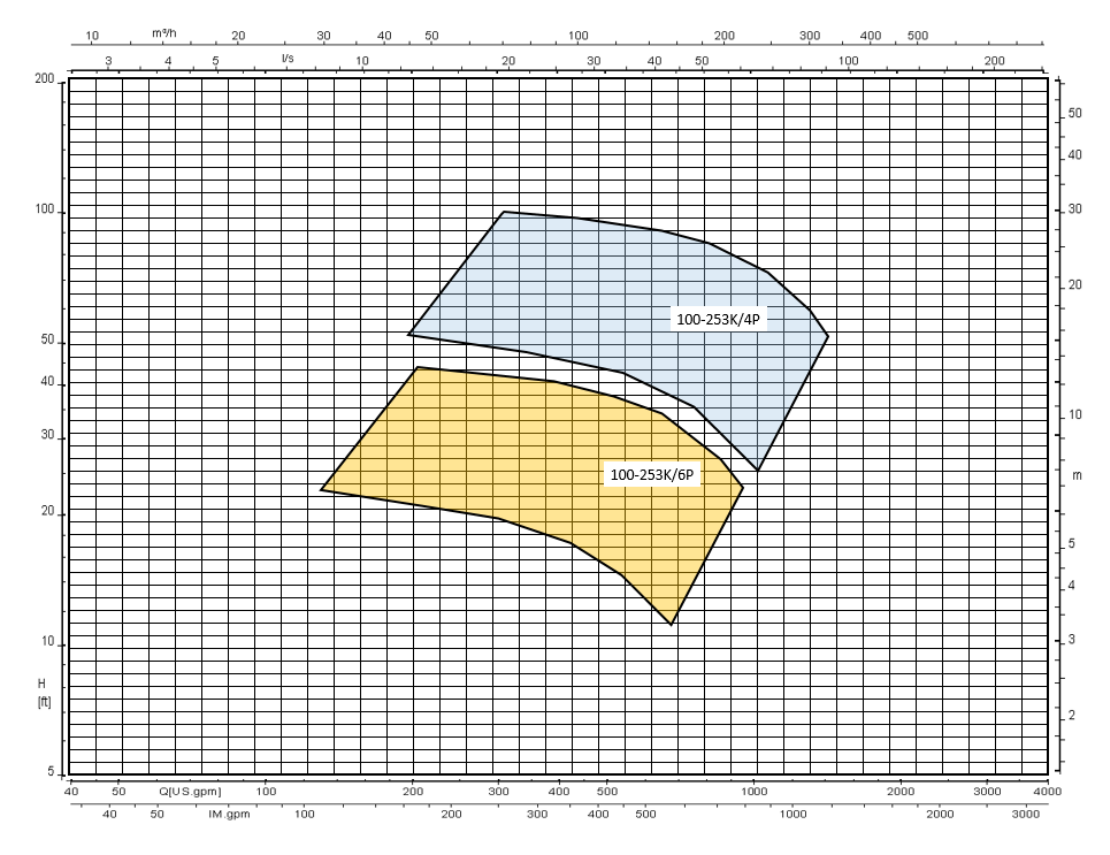

  • K / K-max: Rotor fechado com 2 ou 3 palhetas
• Versão UEG / UNG: operação até 40 °C, não é à prova de explosão

Especificações

• Versão G (padrão): corpo em ferro fundido cinzento
• Versão G1: similar à G, com rotor em aço inox duplex
• Versão G2: similar à G, com rotor em ferro branco
• Versão GH: similar à G, com rotor e tampa de pressão em ferro branco
• Versão H: partes em contato com o fluido em ferro branco
• Versão C1: componentes em contato com o fluido em aço inoxidável duplex, selo mecânico com foles elastoméricos, parafusos e porcas em A4 / A 276 Tipo 316 Ti
• Versão C2: componentes em contato com o fluido em aço inoxidável duplex, selo mecânico com mola coberta, parafusos e porcas em 1.4462 / A 182 F51

Opções

• Tipo de instalação:

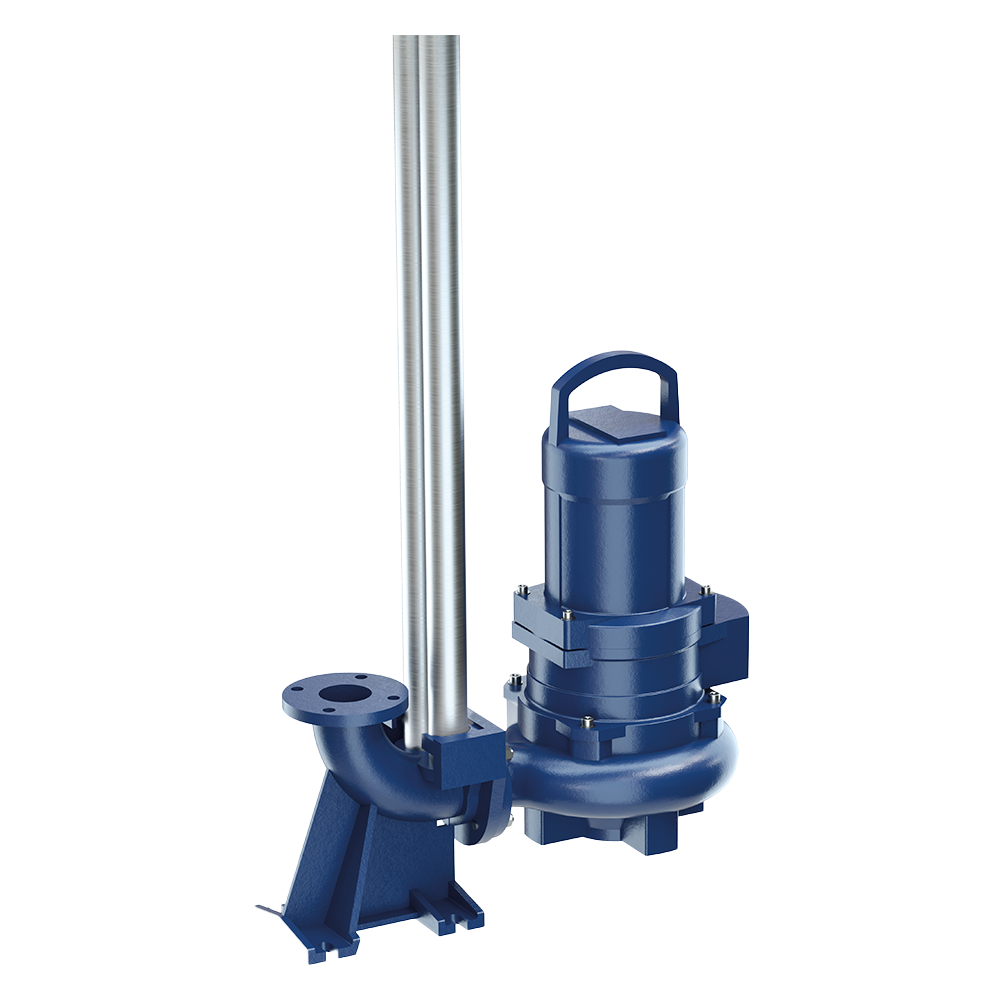

  • Instalação Cabo Guia
  • Instalação Tubo Guia
  • Instalação Móvel
• Tipo de rotor (S, F / F-max, E / E-max ou K / K-max) adaptado à aplicação
• Versão de material (G, G1, G2, GH, H, C1 ou C2) conforme agressividade do fluido
• Motor com classe de isolamento F ou H
• Motor com classe de eficiência IE0 (sem classificação declarada) ou IE3 (Eficiência Premium)
• Motor opcional com classe de isolamento F, sem proteção térmica — limitado a 10 cv
• Selo mecânico encapsulado sob consulta
