AEX-1
<a href="https://pumpsbrasil.com.br/categoria/bomba-monoestagio/" rel="tag">BOMBA MONOESTÁGIO</a>, <a href="https://pumpsbrasil.com.br/categoria/bombas-autoescorvante/" rel="tag">BOMBA AUTOESCORVANTE</a>
AEX-1
Residencial
Comercial
Industrial
Municipal

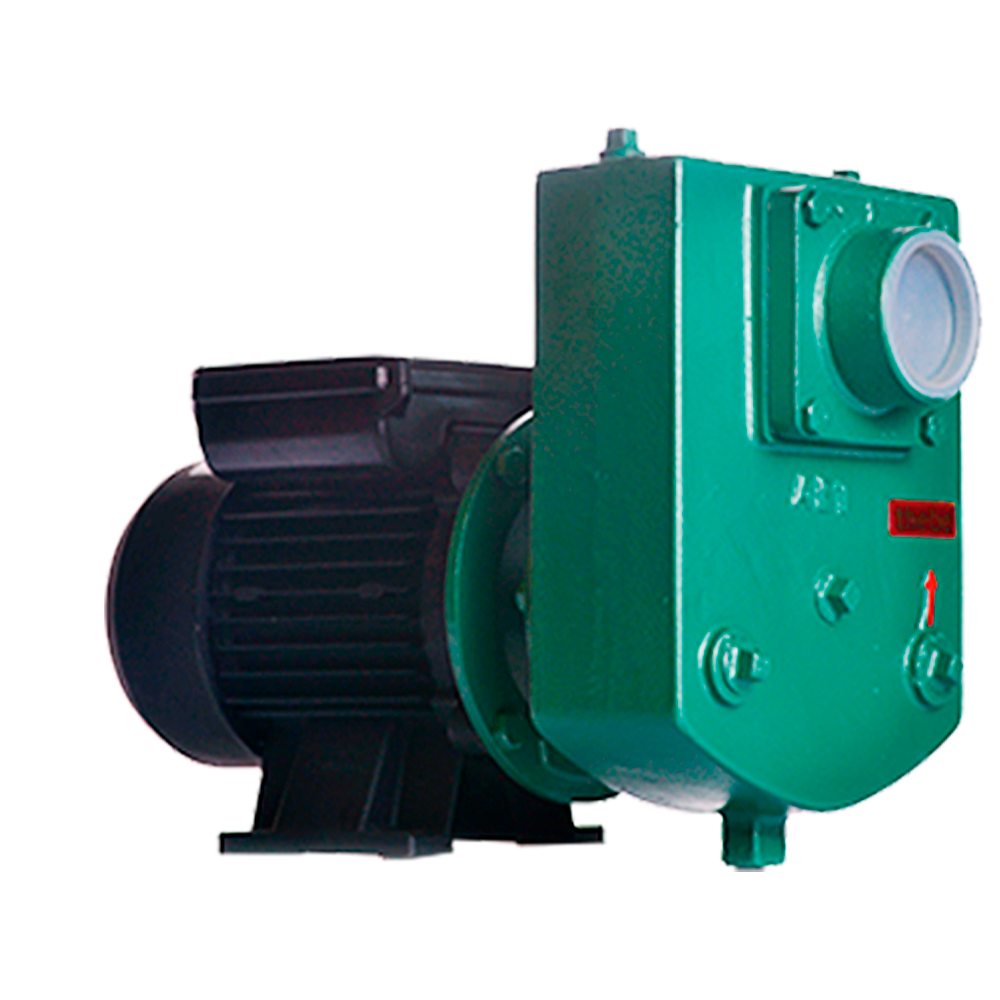

Motobombas monoestágio autoescorvante para água com sólidos não fibrosos.
Projetada para aplicações versáteis em água com ou sem sólidos não fibrosos (até 4 mm e até 20 % do volume). Ela pode ser fornecida nas versões monobloco ou mancal.
Aplicações Gerais
- Residencial
- Agricultura/Irrigação
- Construção Civil
- Indústrias/Processos
- Água com sólidos não fibrosos
- Chorume
- Esgoto
- Saneamento
- Acoplamento em motor a combustão
Detalhes Técnicos do Produto
- Monobloco ou Mancalizada com rotor semiaberto
- Motor Monofásico ou Trifásico em II Polos 60Hz, 3500rpm
- Bocais com rosca BSP Sucção 2″ x Recalque 1.1/2″
- Vazão Máxima: 21,0m³/h; Vazão Mínima: 0,6m³/h
- Pressão Máxima: 36,5mca; Pressão Mínima: 5,0mca
Especificações
- Carcaça em ferro fundido GG-20
- Rotor em ferro fundido GG-20
- Intermediário em ferro fundido GG-20
- Arruela da válvula em ferro fundido GG-20
- Junta da válvula em Buna N
- Anel O’ring de vedação da carcaça em Buna N
- Selo mecânico: Faces em grafite e cerâmica. Mola em inox 304 e elastômero (borracha) em Buna N
Opções
- Bomba inteira em Ferro Nodular (GGG-40)
- Bomba Inteira em Bronze
- Rotor em Ferro Nodular (GGG-40)
- Rotor em Bronze
- Rotor Inox (AISI 304 / AISI 316)
- Rotor WCB (Aço Carbono)
- Vedação especial do Selo Mecânico/Anel O’ring/junta da válvula através de elastômeros (borrachas) em Viton ou EPDM e “faces” em Carbeto de Silício ou Tungstênio
- Vedação através de Gaxetas
- Bocais Rosca padrão NPT
- Montagem direta em motores combustão 3600rpm (diesel/gasolina)
- Montagem com motor a prova de explosão
- Montagem Mancal x Base x Luva Elástica
| MODELO | cv | ESTÁGIOS | ROTOR (mm) |
FS | SUCÇÃO BSP |
RECALQUE BSP |
ALTURA MANOMÉTRICA (mc.a.) | ALTURA MÁX. SUCÇÃO |
||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 15 | 16 | 17 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | 36 | 38 | ||||||||
| Vazão (m³/h) | ||||||||||||||||||||||||||||||
| AEX-1 | 1,0 | 1 | 107 x 14 | 1,4 | 2″ | 1½” | 16,5 | 15,7 | 14,9 | 14,0 | 13,1 | 12,0 | 11,0 | 9,7 | 7,2 | 5,8 | 4,1 | 2,2 | 0,6 | 0,0 | 18,4 | |||||||||
| AEX-1 | 1,5 | 1 | 115 x 14 | 1,3 | 2″ | 1½” | 18,9 | 18,2 | 17,5 | 16,7 | 15,8 | 15,0 | 14,0 | 12,0 | 10,9 | 9,7 | 8,5 | 7,2 | 4,1 | 1,0 | 0,0 | 22,8 | ||||||||
| AEX-1 | 2,0 | 1 | 124 x 14 | 1,2 | 2″ | 1½” | 20,7 | 20,1 | 18,9 | 18,3 | 17,5 | 16,7 | 15,8 | 14,0 | 12,0 | 9,9 | 7,3 | 3,9 | 0,0 | 29,5 | ||||||||||
| AEX-1 | 3,0 | 1 | 129,5 x 14 | 1,15 | 2″ | 1½” | 21,0 | 20,4 | 19,8 | 19,2 | 18,0 | 16,5 | 14,9 | 13,3 | 11,6 | 9,9 | 7,8 | 4,9 | 1,1 | 0,0 | 36,5 | |||||||||
