AE-2
<a href="https://pumpsbrasil.com.br/categoria/bomba-monoestagio/" rel="tag">BOMBA MONOESTÁGIO</a>, <a href="https://pumpsbrasil.com.br/categoria/bombas-autoescorvante/" rel="tag">BOMBA AUTOESCORVANTE</a>
AE-2
Residencial
Comercial
Industrial
Municipal

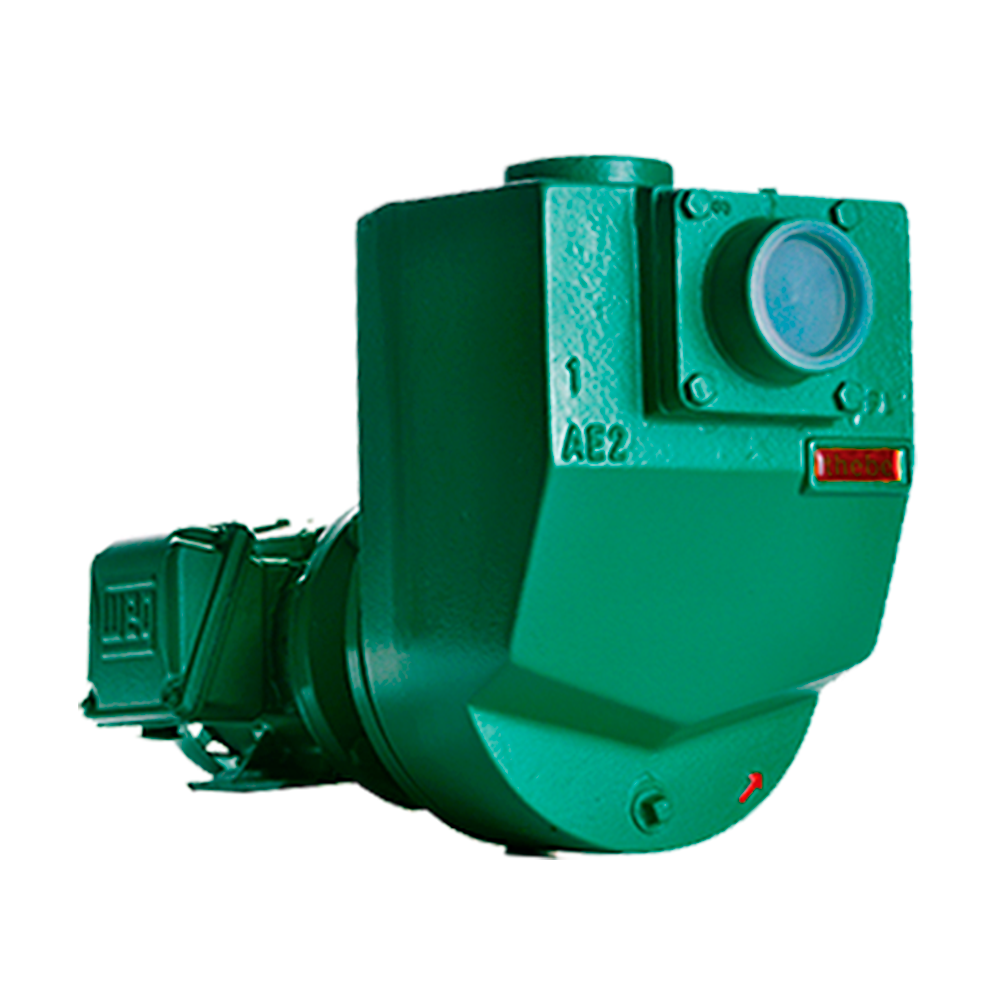

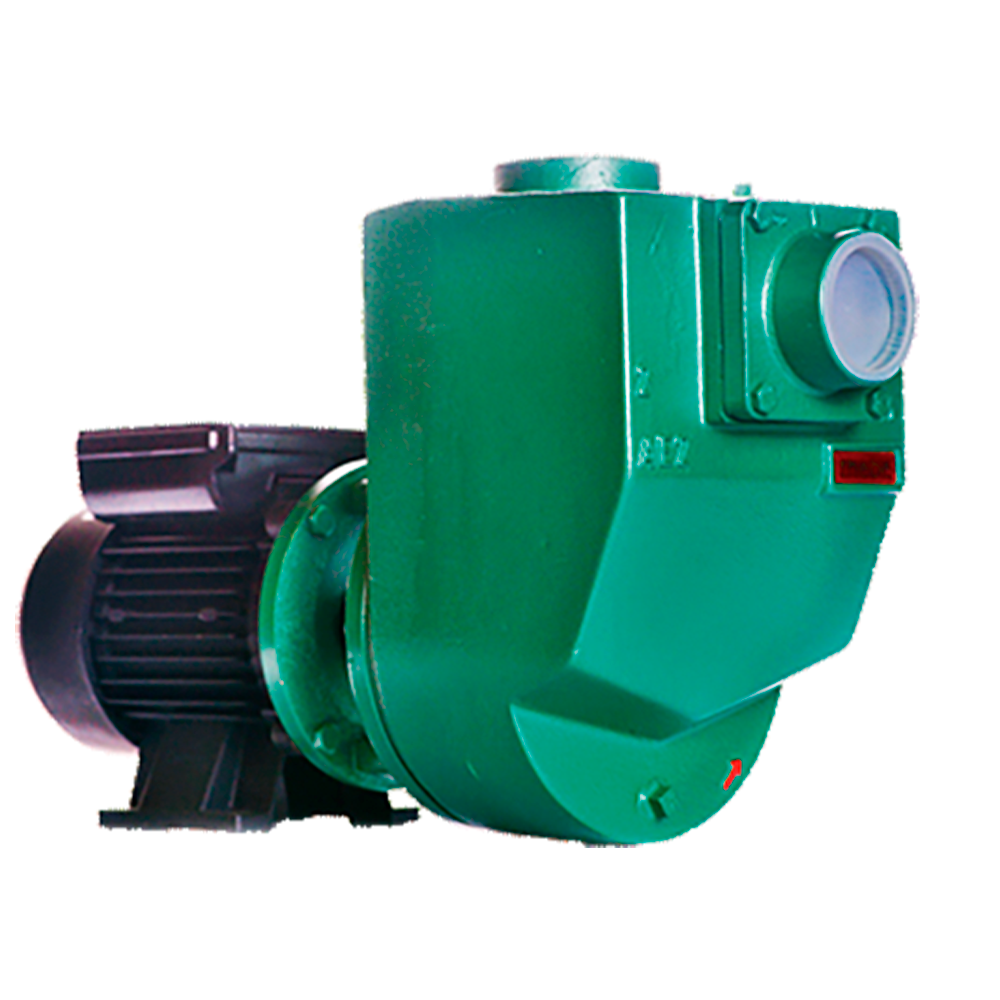

Motobombas monoestágio autoescorvante para água com sólidos não fibrosos.
Projetada para aplicações versáteis em água com ou sem sólidos não fibrosos (até 5 mm e até 20 % do volume). Ela pode ser fornecida nas versões monobloco ou mancal.
Aplicações Gerais
- Residencial
- Agricultura/Irrigação
- Construção Civil
- Indústrias/Processos
- Água com sólidos não fibrosos
- Chorume
- Esgoto
- Saneamento
- Acoplamento em motor a combustão.
Detalhes Técnicos do Produto
- Monobloco ou Mancalizada com rotor semiaberto
- Motor Monofásico ou Trifásico em II Polos 60Hz, 3500rpm
- Bocais com rosca BSP Sucção 2″ x Recalque 2″
- Vazão Máxima: 30,0m³/h; Vazão Mínima: 0,4m³/h
- Pressão Máxima: 23,0mca; Pressão Mínima: 5,0mca
Especificações
- Carcaça em ferro fundido GG-20
- Rotor em ferro fundido GG-20
- Intermediário em ferro fundido GG-20
- Difusor em ferro fundido GG-20
- Arruela da válvula em ferro fundido GG-20
- Junta da válvula em Buna N
- Anel O’ring de vedação da carcaça em Buna N
- Selo mecânico: Faces em grafite e cerâmica. Mola em inox 304 e elastômero (borracha) em Buna N.
Opções
- Bomba inteira em Ferro Nodular (GGG-40)
- Bomba Inteira em Aço Inox AISI 304 ou AISI 316
- Bomba Inteira em Bronze
- Bomba inteira em WCB (Aço Carbono)
- Rotor em Ferro Nodular (GGG-40)
- Rotor Inox (AISI 304 / AISI 316)
- Rotor em Bronze
- Rotor WCB (Aço Carbono)
- Vedação especial do Selo Mecânico/Anel O’ring/junta da válvula através de elastômeros (borrachas) em Viton ou EPDM e “faces” em Carbeto de Silício ou Tungstênio
- Vedação através de Gaxetas
- Bocais Rosca padrão NPT
- Montagem direta em motores combustão 3600rpm (diesel/gasolina)
- Montagem com motor a prova de explosão
- Montagem Mancal x Base x Luva Elástica
| MODELO | CV | Estágios | Rotor (mm) |
Sucção | Recalque | ALTURA MANOMÉTRICA (m.c.a.) | Altura Máxima Sucção |
||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Altura Manométrica Total (m.c.a.) | |||||||||||||||||||||||||||||||
| 5 | 6 | 8 | 10 | 12 | 15 | 17 | 18 | 19 | 20 | 22 | 23 | 24 | 25 | 26 | 28 | 30 | 32 | 34 | 35 | 36 | 38 | 40 | 44 | 46 | |||||||
| Vazão (m³/h) | |||||||||||||||||||||||||||||||
| AE-2 | 1/3 | 1 | 98 x 4 | 2″ | 2″ | 9.2 | 7.6 | 3.5 | 0.4 | 0 | 10.4 | ||||||||||||||||||||
| AE-2 | 1/2 | 1 | 98 x 5 | 2″ | 2″ | 11.0 | 9.6 | 5.2 | 1.0 | 0 | 10.8 | ||||||||||||||||||||
| AE-2 | 3/4 | 1 | 98 x 7 | 2″ | 2″ | 12.4 | 10.8 | 6.0 | 1.5 | 0 | 12.8 | ||||||||||||||||||||
| AE-2 | 1.0 | 1 | 96 x 12 | 2″ | 2″ | 19.0 | 17.5 | 14.2 | 10.0 | 3.0 | 0 | 15.0 | |||||||||||||||||||
| AE-2 | 1.5 | 1 | 107 x 12 | 2″ | 2″ | 23.2 | 21.8 | 18.0 | 12.5 | 7.0 | 1.0 | 0 | 15.6 | ||||||||||||||||||
| AE-2 | 2.0 | 1 | 114 x 12 | 2″ | 2″ | 28.6 | 27.8 | 25.5 | 23.0 | 20.2 | 14.2 | 9.0 | 5.6 | 2.0 | 0 | 19.8 | |||||||||||||||
| AE-2 | 3.0 | 1 | 123 x 12 | 2″ | 2″ | 30.0 | 28.0 | 26.0 | 21.5 | 17.5 | 14.9 | 11.5 | 8.5 | 2.2 | 0 | 23.0 | |||||||||||||||
