8STS120
<a href="https://pumpsbrasil.com.br/categoria/bomba-submersa/" rel="tag">BOMBA SUBMERSA</a>
8STS120
Residencial
Comercial
Industrial
Municipal

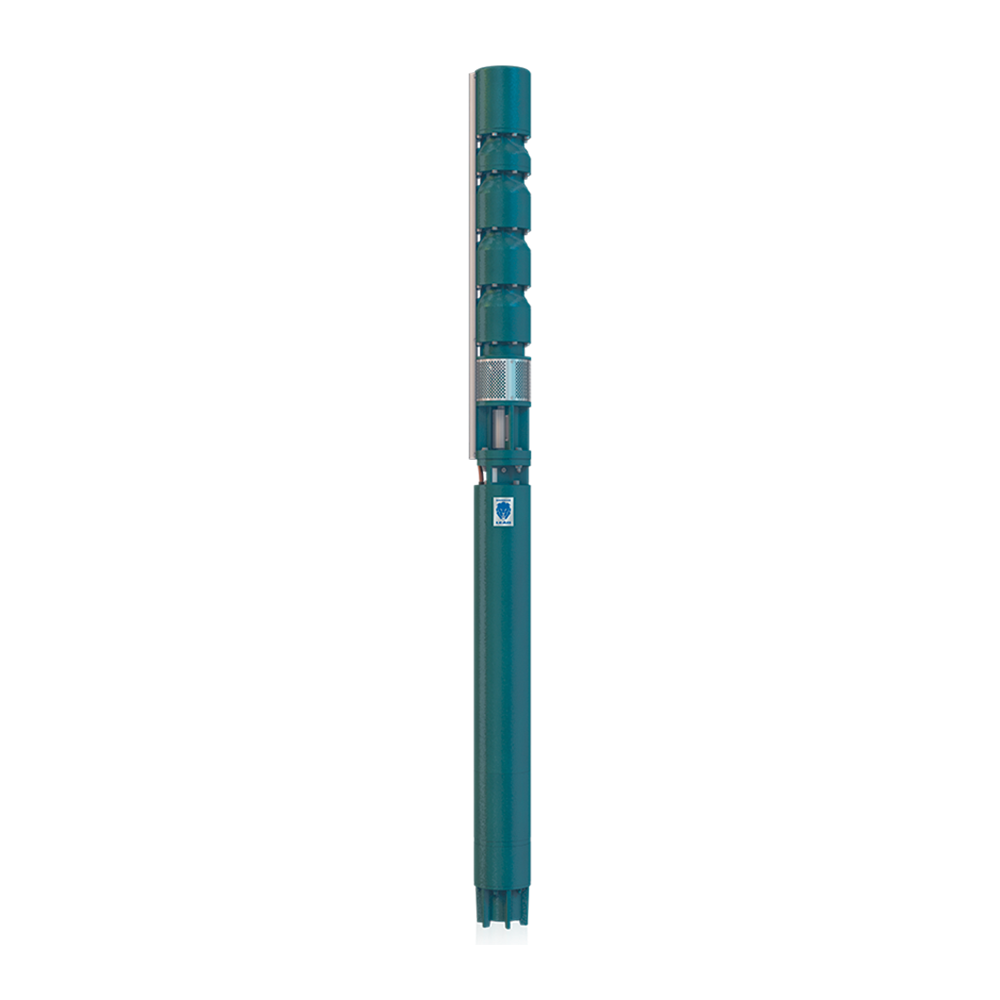

Motobombas Submersas 8″.
Indicado para poços tubulares com diâmetro interno mínimo de 8”.
Aplicações Gerais
- Bombeamento de águas subterrâneas, cujas principais aplicações são:
- Irrigação
- Sistemas de abastecimento municipal, civil, industrial
- Mineração
- Agricultura
- Pecuária
Detalhes Técnicos
Bombeador:
Indicado para poços tubulares com diâmetro interno mínimo de 8”. Sua forma construtiva é do tipo centrífuga multiestágio de fluxo semiaxial, com válvula de retenção incorporada no bocal de recalque, mancais de borracha e rotores equilibrados dinâmica e hidraulicamente, garantindo a máxima confiabilidade do produto.
Possui bocal de saída de 5” com rosca BSP.
Rotor fundido em aço inox.
Motores:
Motores elétricos submersos rebobináveis, trifásicos, 2 polos, IP-68 e lubrificados com emulsão atóxica à base de água
Temperatura máxima de operação de 40 °C
Número máximo de partidas/hora: 10
Velocidade mínima de fluxo para refrigeração do motor: 0,15 m/s
| Modelo | Potência (cv) |
Estágios | Características Hidráulicas | Ø mínimo do Poço (pol.) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Vazão (m³/h) | |||||||||||
| 0 | 90 | 100 | 110 | 120 | 130 | 150 | 170 | ||||
| Altura Manométrica Total (m.c.a.) | |||||||||||
| 8STS120-01A | 15 | 1 (1A) | 37 | 25 | 24 | 22 | 21 | 19 | 15 | 9 | 8″ |
| 8STS120-02A | 27,5 | 2 (2A) | 71 | 51 | 49 | 47 | 44 | 41 | 33 | 23 | |
| 8STS120-03B | 30 | 3 (3B) | 97 | 66 | 63 | 59 | 54 | 49 | 37 | 22 | |
| 8STS120-04B | 45 | 4 (4B) | 129 | 91 | 87 | 82 | 76 | 70 | 54 | 35 | |
| 8STS120-04A | 50 | 4 (4A) | 141 | 105 | 100 | 95 | 89 | 82 | 66 | 47 | |
| 8STS120-05AB | 60 | 5 (3A, 2B) | 169 | 122 | 118 | 111 | 104 | 95 | 76 | 61 | |
| 8STS120-06AB | 75 | 6 (4A, 2B) | 202 | 148 | 141 | 134 | 125 | 115 | 91 | 62 | |
| 8STS120-07AB | 90 | 7 (5A, 2B) | 239 | 175 | 168 | 159 | 149 | 137 | 109 | 76 | |
| 8STS120-08AB | 100 | 8 (6A, 2B) | 271 | 199 | 191 | 181 | 169 | 155 | 123 | 86 | |
| 8STS120-09AB | 115 | 9 (6A, 3B) | 301 | 220 | 211 | 200 | 186 | 171 | 134 | 92 | |
| 8STS120-10AB | 125 | 10 (7A, 3B) | 332 | 243 | 233 | 221 | 205 | 187 | 146 | 103 | |
| 8STS120-11AB | 150 | 11 (10A, 1B) | 372 | 282 | 269 | 254 | 237 | 219 | 176 | 123 | 10″ |
| 8STS120-12A | 170 | 12 (12A) | 419 | 322 | 307 | 291 | 273 | 253 | 206 | 148 | |
| 8STS120-14A | 200 | 14 (14A) | 489 | 375 | 358 | 339 | 318 | 295 | 240 | 173 | |
*As letras “A” e “B” correspondem ao tipo de rotor presente em cada modelo. Ex.: O modelo 8STS120-05AB possui 03 rotores tipo A e 02 rotores tipo B. Os rotores possuem diâmetros diferentes. O rotor “A” tem diâmetro de 144,1 mm e Rotor “B” 136,4 mm.
| Modelo | Potência (cv) |
Estágios | Peso (Kg) | Ø mínimo do Poço (pol.) |
Dimensões (mm) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Bombeador | Motor | Conjunto | Ø | M | B | C | ||||
| 8STS120-01A | 15 | 1 (1A) | 57 | 79 | 136 | 8″ | 199 | 987 | 848 | 1835 |
| 8STS120-02A | 28 | 2 (2A) | 70 | 93 | 163 | 1201 | 1028 | 2229 | ||
| 8STS120-03B | 30 | 3 (3B) | 84 | 98 | 182 | 1202 | 1208 | 2410 | ||
| 8STS120-04B | 45 | 4 (4B) | 97 | 152 | 249 | 1713 | 1388 | 3101 | ||
| 8STS120-04A | 50 | 4 (4A) | 97 | 176 | 273 | 1406 | 1423 | 2829 | ||
| 8STS120-05AB | 60 | 5 (3A, 2B) | 122 | 190 | 312 | 1486 | 1603 | 3089 | ||
| 8STS120-06AB | 75 | 6 (4A, 2B) | 136 | 190 | 326 | 1486 | 1783 | 3269 | ||
| 8STS120-07AB | 90 | 7 (5A, 2B) | 150 | 216 | 366 | 1644 | 1963 | 3607 | ||
| 8STS120-08AB | 100 | 8 (6A, 2B) | 164 | 216 | 380 | 1644 | 2143 | 3787 | ||
| 8STS120-09AB | 115 | 9 (6A, 3B) | 177 | 250 | 427 | 1804 | 2323 | 4127 | ||
| 8STS120-10AB | 125 | 10 (7A, 3B) | 191 | 250 | 441 | 1804 | 2503 | 4307 | ||
Os valores das colunas Peso, Ø, M, e C variam conforme a tensão do equipamento, sendo informado o valor máximo.
*As letras “A” e “B” correspondem ao tipo de rotor presente em cada modelo. Ex.: O modelo 8STS120-05AB possui 03 rotores tipo A e 02 rotores tipo B. Os rotores possuem diâmetros diferentes. O rotor “A” tem diâmetro de 144,1 mm e Rotor “B” 136,4 mm.
