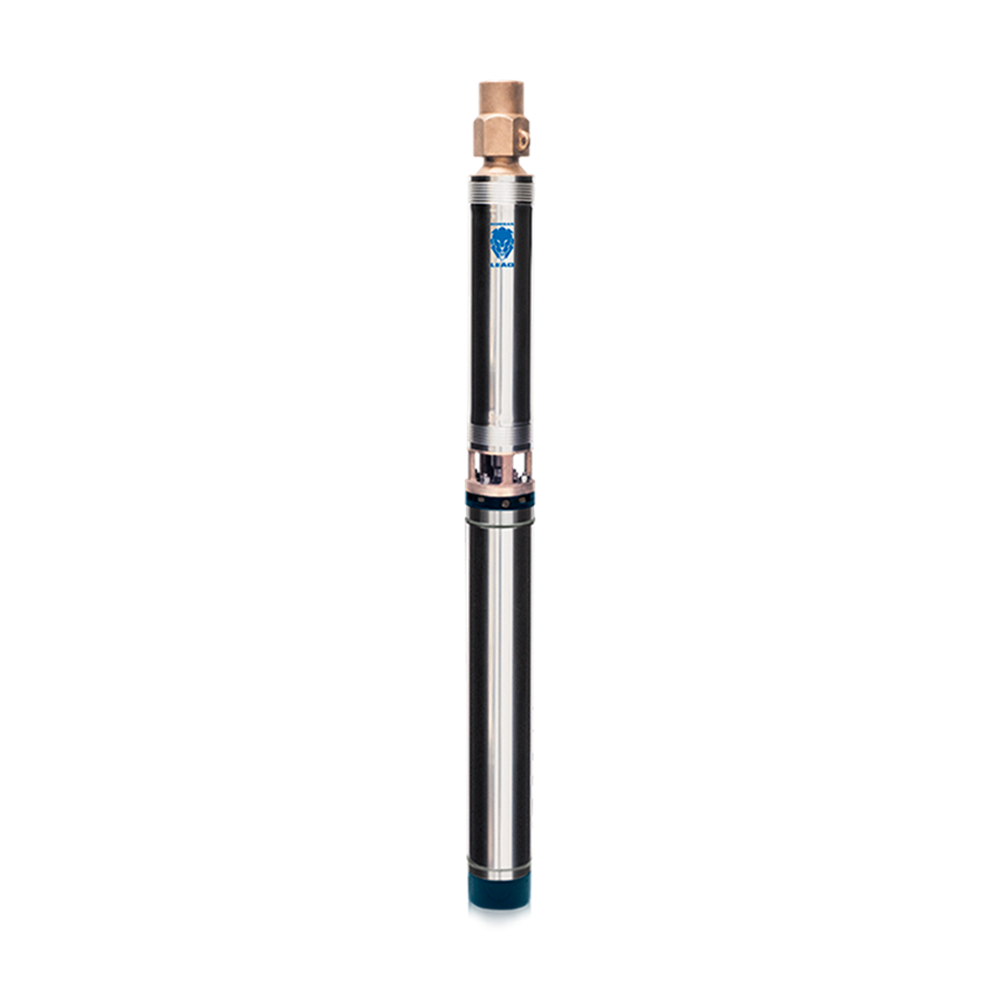

Motobombas Submersas 4”.
Motobomba submersa acoplada em motor elétrico lubrificado a água projetado para operar dentro d’água em grandes profundidades.
Aplicações Gerais
- Captação de água potável em poços profundos tubulares com diâmetro mínimo de 4”;
- Fornecimento de água para uso residencial, industrial e agrícola;
- Pressurização de rede hidráulica;
- Sistemas de abastecimento, irrigação e mineração;
- Reservatórios.
Detalhes Técnicos
- Especificações de acoplagem com motor de acordo com a Norma NEMA;
- Rotor de fluxo radial;
- Bocal de saída 1 1/2” com rosca BSP;
- Vazão: 5 a 13 m³/h;
- Altura Manométrica: 4,5 a 211 m.c.a.
| Modelo | Potência (cv) |
Estágios | Características Hidráulicas | Peso (Kg) | Ø mínimo do Poço (pol.) |
Ø Recalque | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vazão (m³/h) | |||||||||||||
| 0 | 5 | 7 | 8 | 10 | 11 | 12 | 13 | ||||||
| Altura Manométrica Total (m.c.a.) | |||||||||||||
| 4R8PB-03 370 | 1 | 3 | 23,5 | 21,5 | 19 | 17,5 | 13 | 10 | 7,5 | 4,5 | 20,9 | 4 | 1 1/2″ BSP |
| 4R8PB-04 370 | 1 | 4 | 32 | 28,5 | 26 | 24 | 18 | 15 | 12 | 7 | 21,8 | ||
| 4R8PB-05 370 | 1,5 | 5 | 40 | 36 | 34 | 31 | 24 | 20 | 16 | 10 | 42,8 | ||
| 4R8PB-06 370 | 1,5 | 6 | 48 | 44,5 | 41 | 38 | 30,5 | 25,5 | 21 | 15 | 43 | ||
| 4R8PB-07 370 | 2 | 7 | 56 | 52 | 48 | 45 | 35 | 29 | 24 | 18 | 27,5 | ||
| 4R8PB-08 370 | 2 | 8 | 65 | 59 | 55 | 50 | 40 | 33 | 27 | 20 | 31,2 | ||
| 4R8PB-09 370 | 2,5 | 9 | 73 | 66 | 60 | 56 | 45 | 36,5 | 30 | 22 | 33,6 | ||
| 4R8PB-11 370 | 3 | 11 | 89 | 81 | 75 | 70 | 56 | 46 | 38 | 27 | 34 | ||
| * 4R8PB-12 XXX | 3,5 | 12 | 98 | 90 | 83 | 78 | 62 | 51 | 43 | 31 | 32,2 | ||
| 4R8PB-13 350 | 4 | 13 | 107 | 97,5 | 90,5 | 85,5 | 68 | 56 | 48 | 35 | 36,7 | ||
| 4R8PB-15 350 | 4 | 15 | 121 | 113 | 105 | 99 | 80 | 66 | 57 | 41 | 38,7 | ||
| 4R8PB-17 350 | 4,5 | 17 | 135 | 126 | 117 | 110 | 88 | 74 | 61 | 44 | 39,4 | ||
| 4R8PB-18 350 | 5 | 18 | 144 | 135 | 126 | 119 | 97 | 81 | 70 | 50 | 43,1 | ||
| 4R8PB-19 350 | 5,5 | 19 | 150 | 141 | 131 | 124 | 100 | 84 | 71 | 52 | 43,4 | ||
| 4R8PB-20 350 | 6 | 20 | 158 | 150 | 140 | 133 | 109 | 92 | 77 | 56 | 43,8 | ||
| 4R8PB-21 350 | 6 | 21 | 166 | 158 | 147 | 139 | 113 | 95 | 81 | 58 | 44,2 | ||
| 4R8PB-22 450 | 7 | 22 | 175 | 167 | 157 | 148 | 122 | 103 | 90 | 65 | 52,7 | ||
| 4R8PB-23 450 | 7 | 23 | 182 | 174 | 164 | 156 | 129 | 110 | 96 | 72 | 53 | ||
| 4R8PB-26 450 | 8 | 26 | 206 | 196 | 185 | 175 | 144 | 124 | 108 | 81 | 54,1 | ||
| 4R8PB-27 450 | 9 | 27 | 213 | 204 | 192 | 181 | 150 | 128 | 110 | 84 | 56,3 | ||
| 4R8PB-28 450 | 9 | 28 | 220 | 211 | 201 | 190 | 158 | 134 | 114 | 87 | 56,8 | ||
* Para sistemas trifásicos deve-se utilizar motor da série 370 e para monofásicos motor da série 350.
Para obter altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
