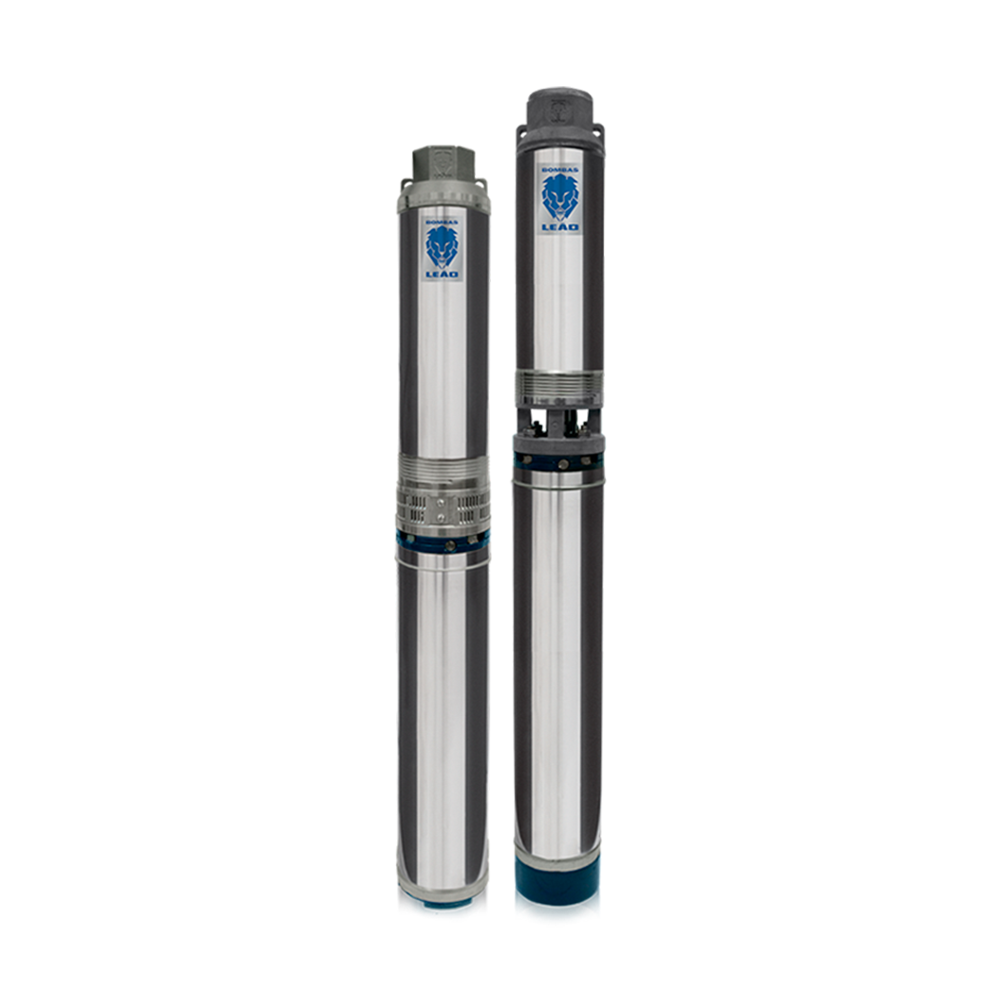

Motobombas Submersas 4”.

Motobomba submersa acoplada em motor elétrico lubrificado a água projetado para operar dentro d’água em grandes profundidades.

Descrição Geral

Cobertura Hidráulica

Materiais

Aplicações Gerais

Captação de água potável em poços profundos tubulares com diâmetro mínimo de 4”;
Fornecimento de água para uso residencial, industrial e agrícola;
Pressurização de rede hidráulica;
Sistemas de abastecimento, irrigação e mineração;
Reservatórios.

Detalhes Técnicos

Especificações de acoplagem com motor de acordo com a Norma NEMA;
Rotor de fluxo radial;
Bocal de saída 1 1/2” com rosca BSP;
Vazão: 0,6 a 4,7 m³/h;
Altura Manométrica: 13,5 a 326 m.c.a.

Modelo	Potência (cv)	Estágios	Características Hidráulicas								Peso (Kg)	Ø mínimo do Poço (pol.)	Ø Recalque
			Vazão (m³/h)
			0	0,6	1,4	2,1	2,9	3,6	4,5	4,7
			Altura Manométrica Total (m.c.a.)
4R4PA-05 370	0,5	5	45	44	42,5	39	34	27,5	16	13,5	19,2	4″	1 1/2″ BSP
4R4PA-06 370	0,7	6	55	54	51	47	40	32,5	17,5	15	18,3
4R4PA-07 370	1	7	67	65	63	59,5	52,5	45	30,5	26,5	19,7
4R4PA-08 370	1	8	79	78	75,5	72,5	63	54	39	35	19,7
4R4PA-09 370	1,5	9	87	85	82	78	67	57	42	35	33,1
4R4PA-11 370	1,5	11	103	102	99	94	82	70	45	40	36
4R4PA-13 370	1,5	13	127	125	122	116	104	90,5	67	57	33,8
4R4PA-15 370	2	15	146	144	137,5	131	116	101	75,5	61,5	28,6
4R4PA-17 370	2,5	17	164	162	157	149	131	111	80	66,5	32,7
4R4PA-20 370	3	20	194	192	187	176	157	132	101	86	39,8

Modelo	Potência (cv)	Estágios	Características Hidráulicas								Peso (Kg)	Ø mínimo do Poço (pol.)	Ø Recalque
			Vazão (m³/h)
			0	0,6	1,4	2,1	2,9	3,6	4,5	4,7
			Altura Manométrica Total (m.c.a.)
4R4IA-05 370	0,5	5	45	44	42,5	39	34	27,5	16	13,5	19,0	4″	1 1/2″ BSP
4R4IA-06 370	0,7	6	55	54	51	47	40	32,5	17,5	15	18,3
4R4IA-07 370	1	7	67	65	63	59,5	52,5	45	30,5	26,5	20,2
4R4IA-08 370	1	8	79	78	75,5	72,5	63	54	39	35	19,6
4R4IA-09 370	1,5	9	87	85	82	78	67	57	42	35	36,2
4R4IA-11 370	1,5	11	103	102	99	94	82	70	45	40	37,5
4R4IA-13 370	1,5	13	127	125	122	116	104	90,5	67	57	32,8
4R4IA-15 370	2	15	146	144	137,5	131	116	101	75,5	61,5	29,5
4R4IA-17 370	2,5	17	164	162	157	149	131	111	80	66,5	31,9
4R4IA-20 370	3	20	194	192	187	176	157	132	101	86	35,4
4R4IA-22 370	3	22	212	211	205	195	173	151	109	97	33,5
* 4R4IA-24 XXX	3,5	24	233	230	223	211	188	160	112	100,5	31,4
* 4R4IA-25 XXX	3,5	25	242	240	234	221	197	171	121	110	37,1
4R4IA-27 350	4	27	268	265	259	246	221	197	149	134,5	38,1
4R4IA-29 350	4	29	283	279	273	259	231	202	151	136,5	38,5
4R4IA-31 350	4,5	31	299	297	288	273	245	212	158	145	38,9
4R4IA-34 350	5	34	329	326	318	301	268	235	168	155	42,8

* Para sistemas trifásicos deve-se utilizar motor da série 370 e para monofásicos motor da série 350.

Para obter altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.

É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
