Motobombas Submersas 4”.

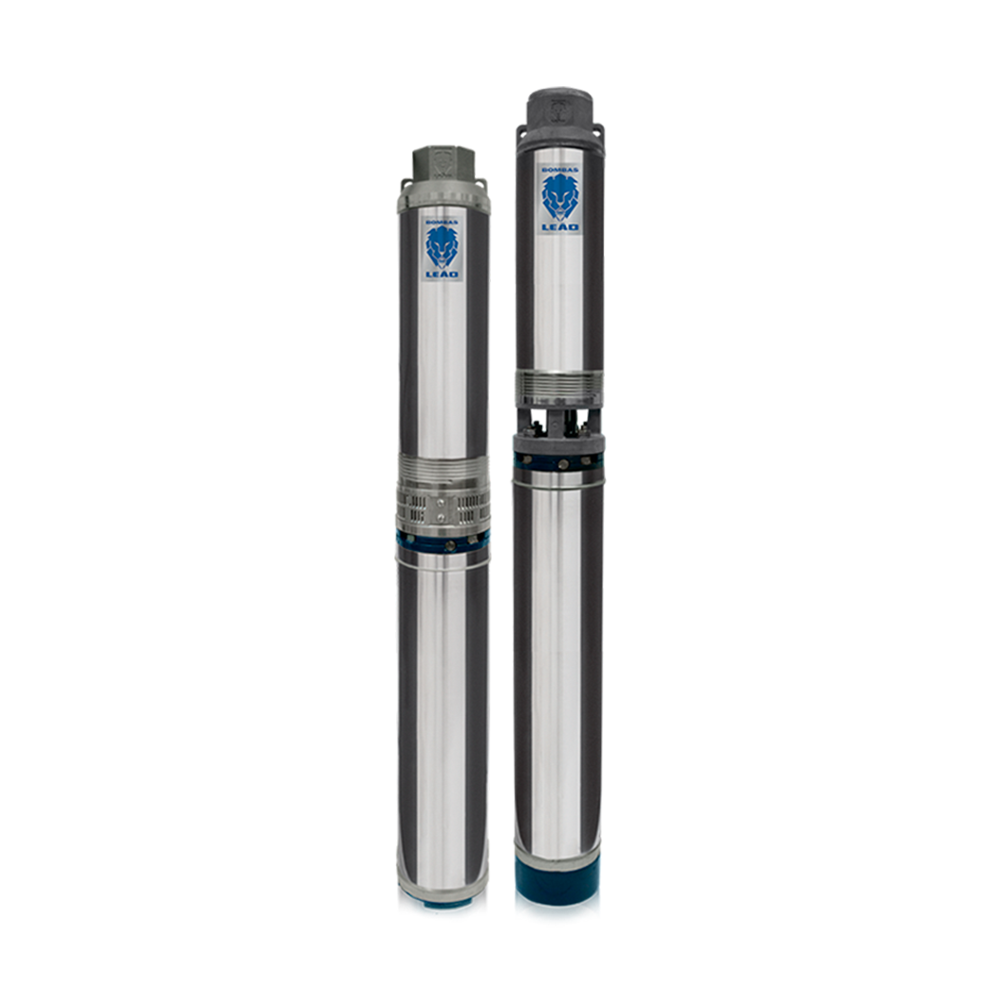

Motobomba submersa acoplada em motor elétrico lubrificado a água projetado para operar dentro d’água em grandes profundidades.

Descrição Geral

Cobertura Hidráulica

Materiais

Aplicações Gerais

Captação de água potável em poços profundos tubulares com diâmetro mínimo de 4”;
Fornecimento de água para uso residencial, industrial e agrícola;
Pressurização de rede hidráulica;
Sistemas de abastecimento, irrigação e mineração;
Reservatórios.

Detalhes Técnicos

Especificações de acoplagem com motor de acordo com a Norma NEMA;
Rotor de fluxo radial;
Bocal de saída 1 1/2” com rosca BSP;
Vazão: 0,6 a 3,6 m³/h;
Modelos 4R3 PA e IA: Altura Manométrica: 20 a 324 m.c.a;
Modelo 4R3 PB: Altura Manométrica: 23 a 327 m.c.a.

Modelo	Potência (cv)	Estágios	Características Hidráulicas												Peso (Kg)	Ø mínimo do Poço (pol.)	Ø Recalque
			Vazão (m³/h)
			0	0,6	0,9	1,2	1,5	1,8	2,1	2,4	2,7	3	3,3	3,6
			Altura Manométrica Total (m.c.a.)
4R3PA-05 370	0,5	5	45	43	41	40	39	37	36	33	30	26	23	20	19,2
4R3PA-07 370	0,7	7	65	60	58	56	54	52	50	46	42	38	33	28	18,5
4R3PA-09 370	1	9	90	85	82	79	76	73	69	64	59	53	47	41	19,7
4R3PA-10 370	1	10	100	93	91	88	85	81	77	71	65	59	51	44	19,9
4R3PA-11 370	1	11	109	102	100	97	94	90	85	79	72	65	56	48	20,2	4″	1 1/2″ BSP
4R3PA-13 370	1,5	13	126	119	116	114	110	105	100	92	84	75	63	52	36,0
4R3PA-15 370	1,5	15	148	139	134	130	125	120	114	106	98	89	78	67	36,5
4R3PA-17 370	1,5	17	164	158	154	150	145	137	130	120	110	99	86	74	36,7
4R3PA-19 370	2	19	187	180	176	172	166	158	150	137	124	111	98	86	31,7

Modelo	Potência (cv)	Estágios	Características Hidráulicas												Peso (Kg)	Ø mínimo do Poço (pol.)	Ø Recalque
			Vazão (m³/h)
			0	0,6	0,9	1,2	1,5	1,8	2,1	2,4	2,7	3	3,3	3,6
			Altura Manométrica Total (m.c.a.)
4R3IA-05 370	0,5	5	45	43	41	40	39	37	36	33	30	26	23	20	18,5	4″	1 1/2″ BSP
4R3IA-07 370	0,7	7	65	60	58	56	54	52	50	46	42	38	33	28	18,5
4R3IA-09 370	1	9	90	85	82	79	76	73	69	64	59	53	47	41	19,9
4R3IA-10 370	1	10	100	93	91	88	85	81	77	71	65	59	51	44	20
4R3IA-11 370	1	11	109	102	100	97	94	90	85	79	72	65	56	48	20,5
4R3IA-13 370	1,5	13	126	119	116	114	110	105	100	92	84	75	63	52	37,2
4R3IA-15 370	1,5	15	148	139	134	130	125	120	114	106	98	89	78	67	36,4
4R3IA-17 370	1,5	17	164	158	154	150	145	137	130	120	110	99	86	74	37,5
4R3IA-19 370	2	19	187	180	176	172	166	158	150	137	124	111	98	86	30,2
4R3IA-21 370	2	21	205	199	195	191	185	177	169	154	139	124	110	96	31,2
4R3IA-23 370	2,5	23	225	219	215	210	204	196	188	173	159	143	127	110	33,5
4R3IA-25 370	3	25	246	240	234	229	223	214	206	191	176	159	141	123	33,5
4R3IA-27 370	3	27	264	257	252	245	238	229	220	203	186	168	148	128	34,6
4R3IA-29 XXX*	3,5	29	286	278	273	267	260	250	239	220	200	180	160	141	38,5
4R3IA-31 XXX*	3,5	31	305	297	292	286	279	268	256	235	214	193	173	153	38,7
4R3IA-33 350	4	33	322	314	308	302	294	283	271	249	228	206	185	164	36,7
4R3IA-34 350	4	34	334	324	318	312	303	292	281	259	238	216	193	171	36,9

* Para sistemas trifásicos deve-se utilizar motor da série 370 e para monofásicos motor da série 350.

Modelo	Potência (cv)	Estágios	Características Hidráulicas												Peso (Kg)	Ø mínimo do Poço (pol.)	Ø Recalque
			Vazão (m³/h)
			0	0,6	0,9	1,2	1,5	1,8	2,1	2,4	2,7	3	3,3	3,6
			Altura Manométrica Total (m.c.a.)
4R3IB-05 370	0,5	5	49	46	45	44	43	41	40	37	34	31	27	23	20	4″	11/2″ BSP
4R3IB-07 370	0,7	7	67	63	62	60	58	56	53	50	45	41	35	30	17,8
4R3IB-09 370	1	9	91	86	84	82	80	78	75	71	65	59	52	46	20,5
4R3IB-11 370	1	11	108	102	100	98	95	92	89	84	78	70	62	54	20,5
4R3IB-13 370	1,5	13	132	125	123	120	117	113	109	103	95	85	76	66	40,7
4R3IB-15 370	1,5	15	150	142	141	138	134	130	126	120	111	100	89	78	35,7
4R3IB-17 370	2	17	170	161	158	155	150	145	140	135	125	113	101	89	30
4R3IB-19 370	2,5	19	189	178	175	171	167	161	155	147	136	126	113	99	31,8
4R3IB-21 370	2,5	21	208	198	194	189	184	178	170	160	148	135	121	104	34,2
4R3IB-23 370	3	23	233	219	215	210	204	197	190	180	166	151	136	120	34,9
* 4R3IB-25 XXX	3,5	25	254	242	233	228	222	215	206	195	181	163	147	130	38,8
* 4R3IB-27 XXX	3,5	27	270	257	252	246	240	231	222	210	194	176	157	139	32,7
* 4R3IB-29 XXX	3,5	29	293	273	268	262	255	246	236	222	206	186	166	144	32,1
4R3IB-31 350	4	31	314	299	292	286	274	265	255	243	225	204	183	161	34,4
4R3IB-33 350	4	33	334	318	311	305	297	287	272	258	238	216	193	170	37,5
4R3IB-34 350	4	34	343	327	320	314	305	294	283	265	244	222	198	173	37,7

* Para sistemas trifásicos deve-se utilizar motor da série 370 e para monofásicos motor da série 350.

Para obter altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.

É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
