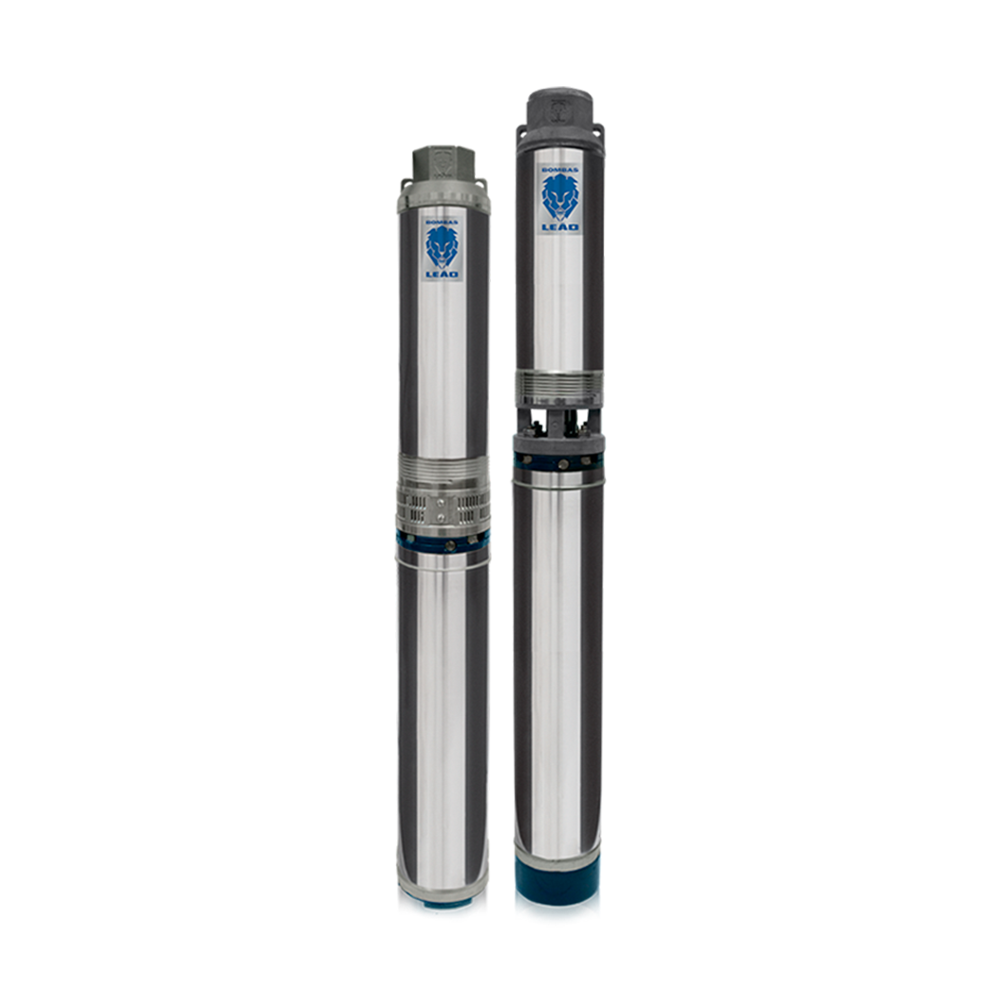

Motobombas Submersas 4”.
Motobomba submersa acoplada em motor elétrico lubrificado a água projetado para operar dentro d’água em grandes profundidades.
Aplicações Gerais
- Captação de água potável em poços profundos tubulares com diâmetro mínimo de 4”;
- Fornecimento de água para uso residencial, industrial e agrícola;
- Pressurização de rede hidráulica;
- Sistemas de abastecimento, irrigação e mineração;
- Reservatórios.
Detalhes Técnicos
- Especificações de acoplagem com motor de acordo com a Norma NEMA;
- Rotor de fluxo radial;
- Bocal de saída 1 1/2” com rosca BSP;
- Vazão: 0,3 a 1,9 m³/h;
- Altura Manométrica: 14,5 a 250 m.c.a.
| Modelo | Potência (cv) |
Estágios | Características Hidráulicas | Peso (Kg) | Ø mínimo do Poço (pol.) |
Ø Recalque | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vazão (m³/h) | |||||||||||||
| 0 | 0,3 | 0,5 | 1 | 1,4 | 1,7 | 1,8 | 1,9 | ||||||
| Altura Manométrica Total (m.c.a.) | |||||||||||||
| 4R1PA-06 370 | 0,5 | 6 | 47 | 45 | 43,5 | 36,5 | 27,5 | 20,5 | 17,5 | 14,5 | 17,5 | 4″ | 1 1/2″ BSP |
| 4R1PA-09 370 | 0,5 | 9 | 69,5 | 66 | 64 | 53 | 40,5 | 29,5 | 25 | 20,5 | 18 | ||
| 4R1PA-12 370 | 0,5 | 12 | 92,5 | 87,5 | 84,5 | 68,5 | 50,5 | 36,5 | 30,5 | 25 | 18,4 | ||
| 4R1PA-15 370 | 0,5 | 15 | 115 | 110 | 105,5 | 85,5 | 61,5 | 44,5 | 36,5 | 29,5 | 19 | ||
| 4R1PA-17 370 | 1 | 17 | 129,5 | 123,5 | 119 | 96 | 71 | 51 | 42 | 34 | 21,4 | ||
| 4R1PA-19 370 | 1 | 19 | 145 | 136 | 131 | 105,5 | 76,5 | 54 | 44 | 35 | 21,8 | ||
| Modelo | Potência (cv) |
Estágios | Características Hidráulicas | Peso (Kg) | Ø mínimo do Poço (pol.) |
Ø Recalque | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vazão (m³/h) | |||||||||||||
| 0 | 0,3 | 0,5 | 1 | 1,4 | 1,7 | 1,8 | 1,9 | ||||||
| Altura Manométrica Total (m.c.a.) | |||||||||||||
| 4R11A-06 370 | 0,5 | 6 | 47 | 45 | 43,5 | 36,5 | 27,5 | 20,5 | 17,5 | 14,5 | 17,3 | 4″ | 1 1/2″ BSP |
| 4R11A-09 370 | 0,5 | 9 | 69,5 | 66 | 64 | 53 | 40,5 | 29,5 | 25 | 20,5 | 17,8 | ||
| 4R11A-12 370 | 0,5 | 12 | 92,5 | 87,5 | 84,5 | 68,5 | 50,5 | 36,5 | 30,5 | 25 | 18,4 | ||
| 4R11A-15 370 | 0,5 | 15 | 115 | 110 | 105,5 | 85,5 | 61,5 | 44,5 | 36,5 | 29,5 | 19,0 | ||
| 4R11A-17 370 | 1 | 17 | 129,5 | 123,5 | 119 | 96 | 71 | 51 | 42 | 34 | 21,4 | ||
| 4R11A-19 370 | 1 | 19 | 145 | 136 | 131 | 105,5 | 76,5 | 54 | 44 | 35 | 21,8 | ||
| 4R11A-21 370 | 1,5 | 21 | 163 | 159 | 155 | 125 | 95,5 | 71 | 57 | 46,5 | 24,2 | ||
| 4R11A-23 370 | 1,5 | 23 | 180 | 173 | 167 | 137 | 103 | 75 | 61 | 49 | 24,7 | ||
| 4R11A-25 370 | 1,5 | 25 | 198 | 191 | 185 | 153 | 115,5 | 87 | 73 | 60,5 | 25,1 | ||
| 4R11A-28 370 | 2 | 28 | 220 | 212 | 206 | 171 | 129 | 97,5 | 82,5 | 68 | 32,5 | ||
| 4R11A-31 370 | 2 | 31 | 239 | 231 | 224 | 185 | 138,5 | 103 | 85 | 71 | 33,3 | ||
| 4R11A-34 370 | 2 | 34 | 263 | 250 | 243 | 199 | 149 | 109 | 90,5 | 73 | 34,1 | ||
Para obter altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
