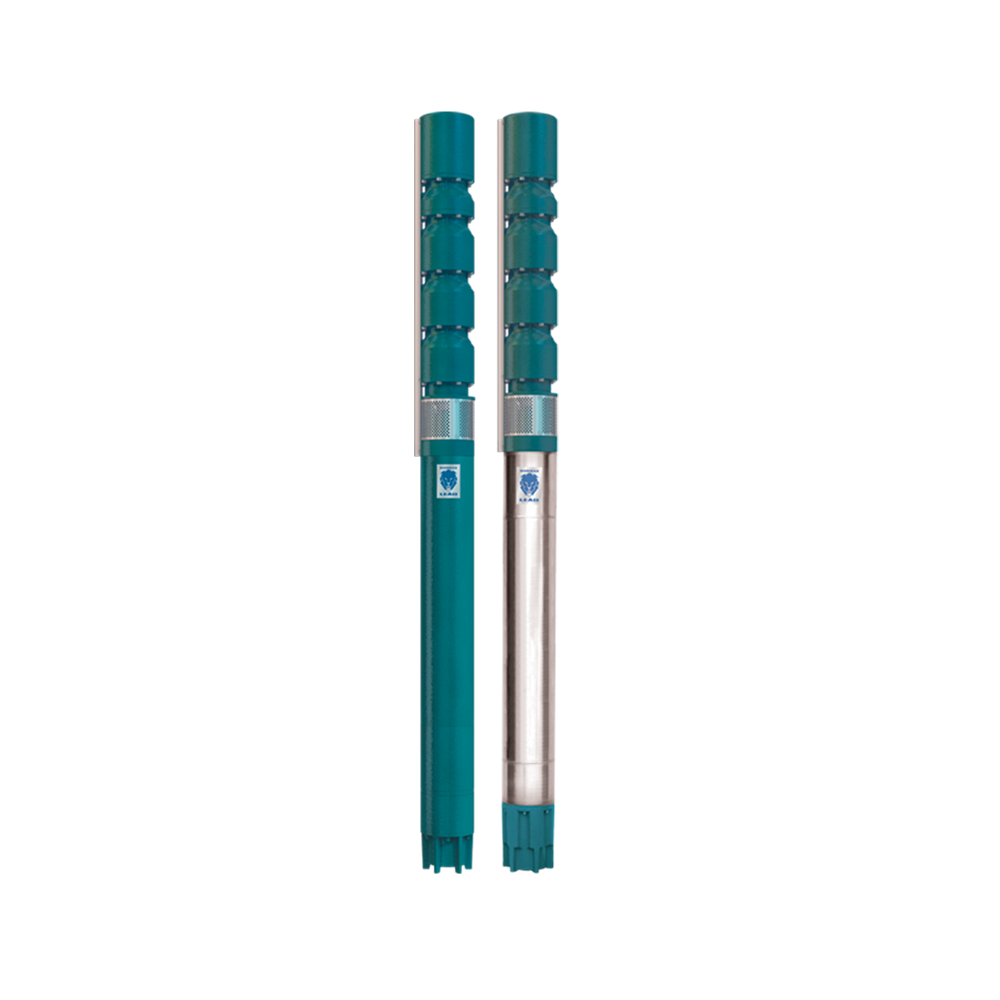

Motobombas Submersas 10″.
Motobomba submersa acoplada em motor elétrico lubrificado a água projetado para operar dentro d’água em grandes profundidades.
Aplicações Gerais
- Captação de água potável em poços profundos tubulares com diâmetro mínimo de 10”;
- Fornecimento de água para uso residencial, industrial e agrícola;
- Pressurização de rede hidráulica;
- Sistemas de abastecimento, irrigação e mineração;
- Reservatórios.
Detalhes Técnicos
Bombeador:
Indicado para poços tubulares com diâmetro interno mínimo de 10”. Sua forma construtiva é do tipo centrífuga multiestágio de fluxo semiaxial, com válvula de retenção incorporada no bocal de recalque, mancais de borracha e rotores equilibrados dinâmica e hidraulicamente, garantindo a máxima confiabilidade do produto.
Possui bocal de saída de 6” com rosca BSP.
Rotor fundido pelo processo de microfusão em aço inox 304
Motores:
Motores elétricos submersos rebobináveis, trifásicos, 2 polos, IP-68 e lubrificados com emulsão atóxica à base de água
Temperatura máxima de operação de 40 °C para motores 801/901 e de 45 °C para motores 910
Número máximo de partidas/hora: 10
Velocidade mínima de fluxo para refrigeração dos motores 800 é de 0,2 m/s e para os motores 901/910 é de 0,5 m/s
- Acoplagem por sistema de chaveta;
- Rotor de fluxo semi-axial;
- Bocal de saída 6” com rosca BSP;
- Vazão: 140 a 300 m³/h;
- Altura Manométrica: 35 a 244 m.c.a.
| Modelo | Potência (cv) |
Estágios | Características Hidráulicas | Ø mínimo do Poço (pol.) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vazão (m³/h) | ||||||||||||
| 0 | 140 | 160 | 180 | 200 | 240 | 260 | 280 | 300 | ||||
| Altura Manométrica Total (m.c.a.) | ||||||||||||
| 10STS240-01A | 60 | 1 (1A) | 60 | 58 | 57 | 55 | 53 | 47 | 44 | 40 | 35 | 10″ |
| 10STS240-02AC | 100 | 2 (1A, 1C) | 110 | 108 | 106 | 103 | 99 | 88 | 81 | 73 | – | |
| 10STS240-02A | 125 | 2 (2A) | 122 | 120 | 117 | 114 | 110 | 101 | 95 | 88 | 81 | |
| 10STS240-03BC | 155 | 3 (2B, 1C) | 161 | 157 | 153 | 148 | 142 | 127 | 117 | 106 | – | |
| 10STS240-03AB | 175 | 3 (2A, 1B) | 177 | 174 | 170 | 165 | 159 | 145 | 136 | 126 | 114 | |
| 10STS240-04BC | 200 | 4 (2B, 2C) | 211 | 205 | 200 | 193 | 185 | 165 | 152 | 138 | – | |
| 10STS240-04A | 250 | 4 (4A) | 244 | 239 | 234 | 228 | 221 | 201 | 189 | 176 | 161 | |
Para obter altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
